arcpy检查图斑不合理分割面（即相邻面要素指定的多个字段值不能全部一样）

简单说明

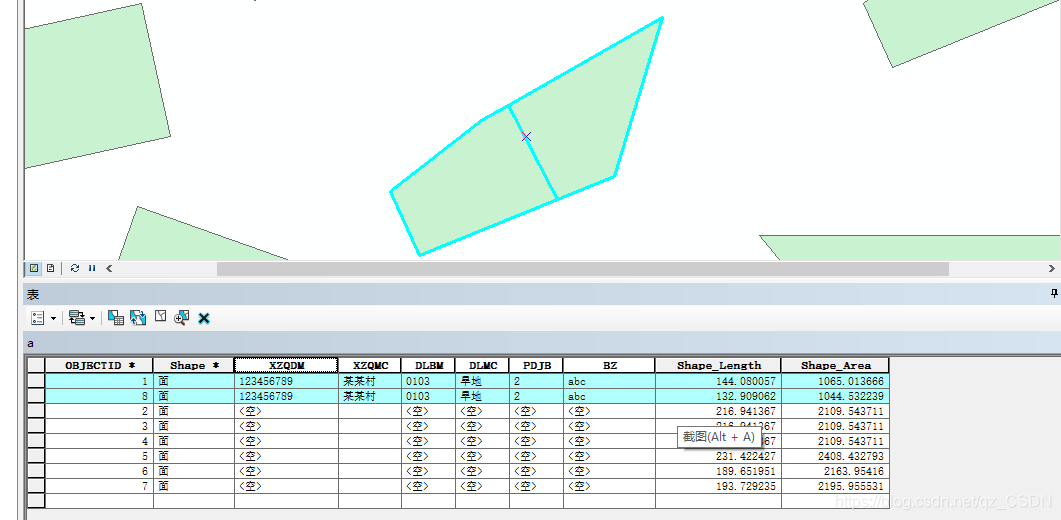

  1. 不合理分割面定义：两个共用一条边的面要素的属性值不能完全一样，如果属性值完全一样应该合并为一个面，如图所示，选中的两个面要素我称之为不合理分割面。
    在这里插入图片描述
  2. 目的：找出指定字段属性值完全一致且相邻的面要素，并导出以便我们查看和定位对应的面要素位置进行修改。

思路

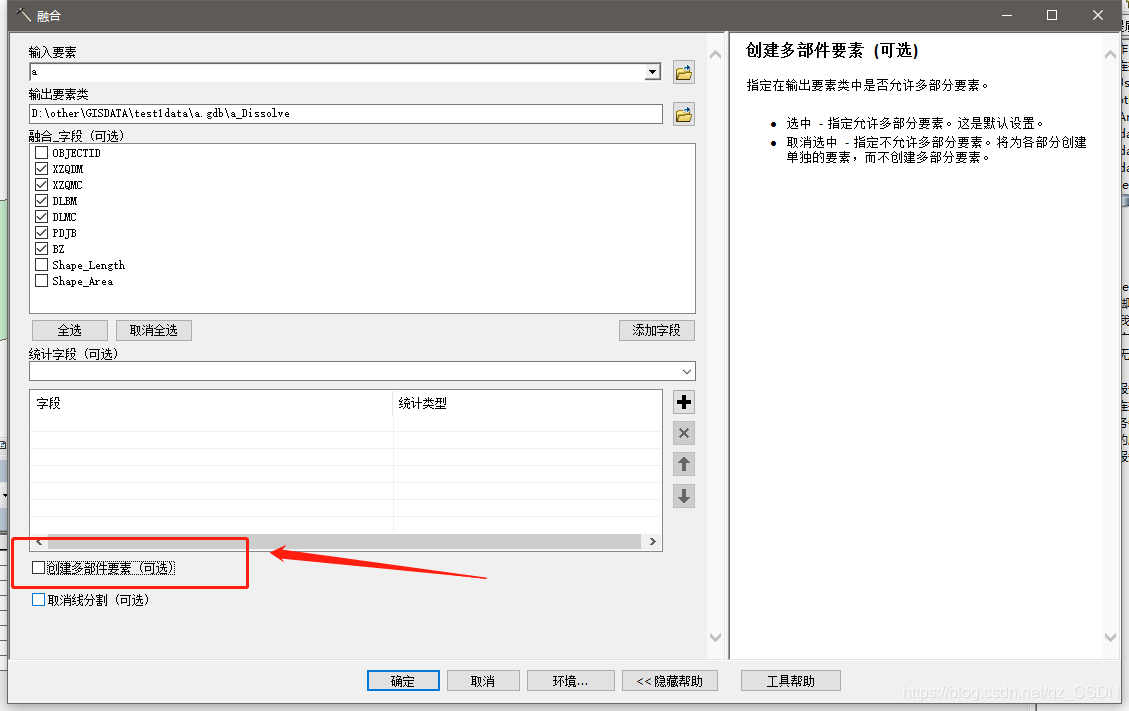

  1. 将待检查的面要素进行融合得到一个融合后的面要素，注意，需要融合为单部件要素。
    在这里插入图片描述

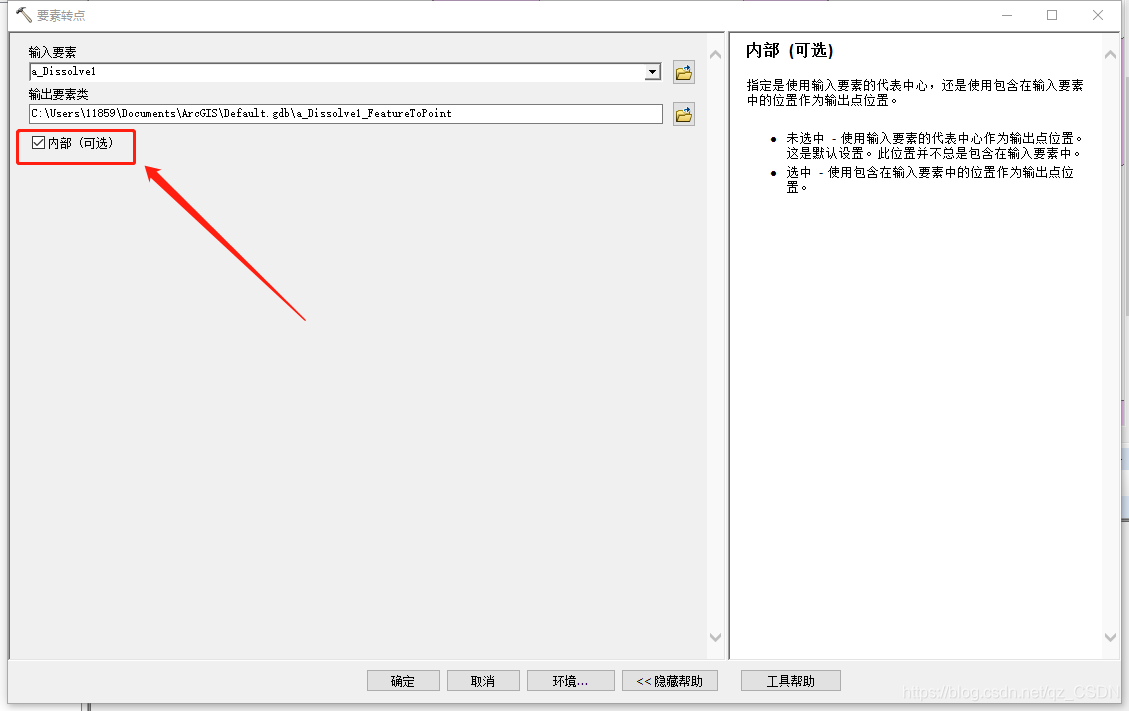

  2. 将待检查的面要素和融合的面要素分别转点要素，这里分别记为输入点和融合点，方便描述。注意，一定要勾选“内部”。
    在这里插入图片描述

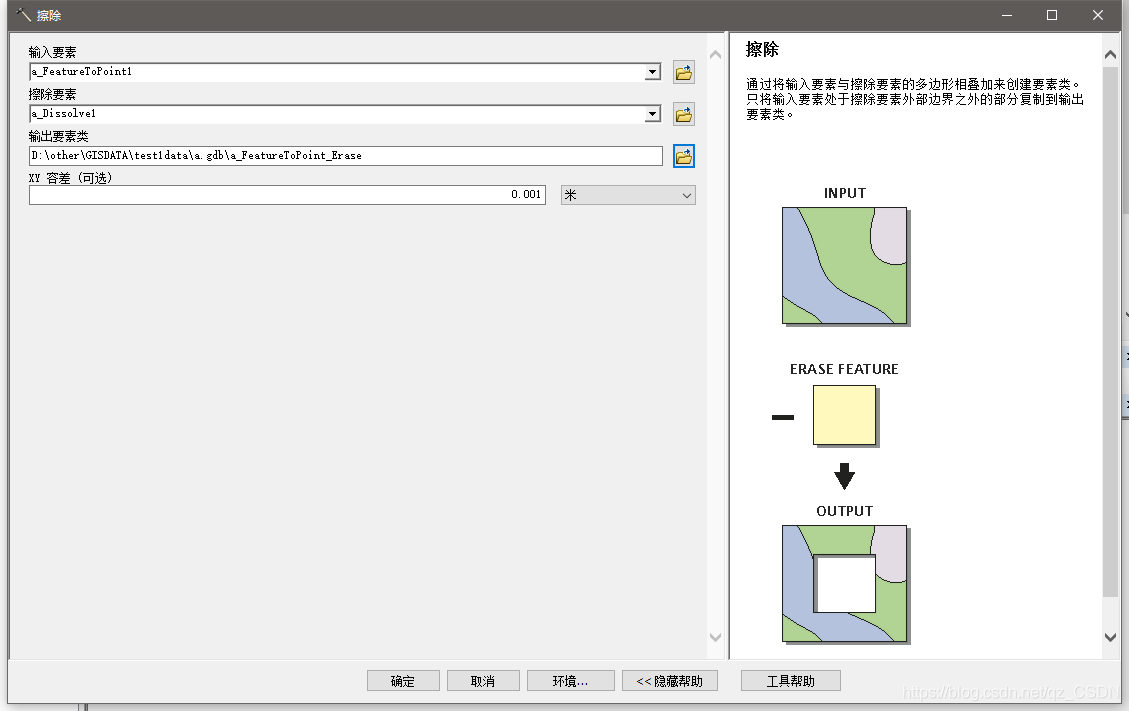

  3. 用融合点擦除输入点，得到擦除后的点要素。
    在这里插入图片描述

  4. 用擦除后的点要素去按位置选择待检查的面要素，选中的面要素就是不合理分割面了，导出，完成！

    5. <
