Labview IMAQ获取相机图像学习labview项目创建到生成exe

基于Labview 2018操作

一、 创建项目并添加主界面

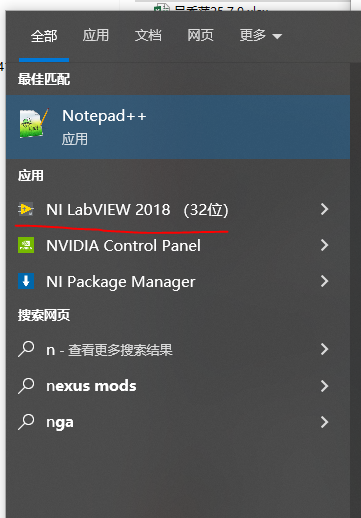

1. 双击NI Labview打开项目管理界面，



单击“创建项目”

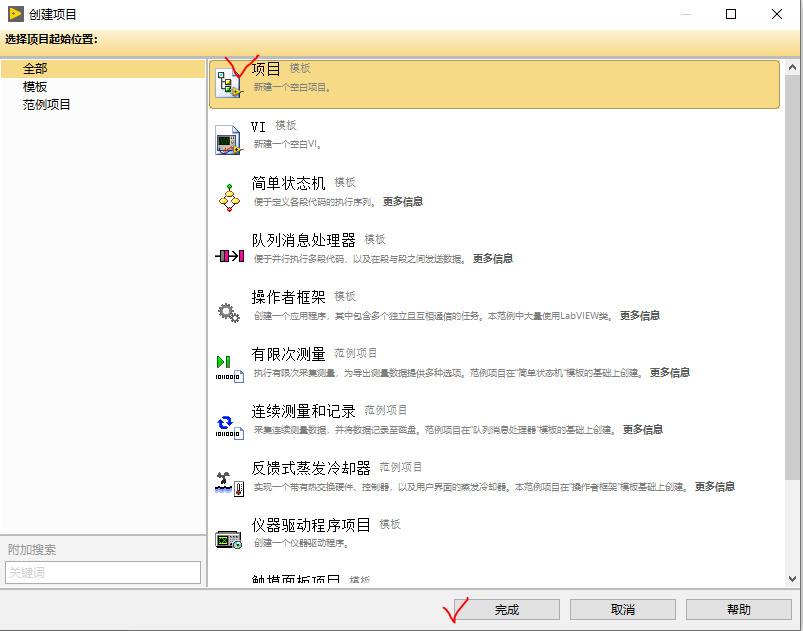

选择“项目”，单机“确定”创建一个未命名项目

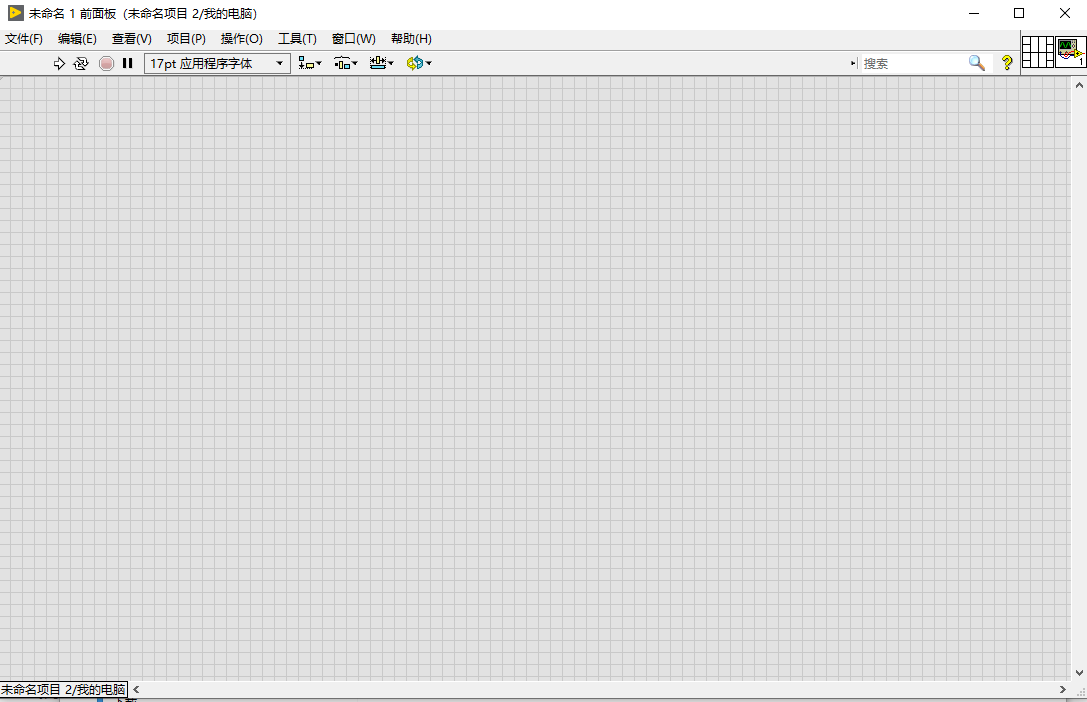

选择“我的电脑”，右键选择”新建“，选择”VI”，生成一个未命名的面板，通过ctrl+S，可以保存并命名，此处保存为testIMAQ，也可以保存为main，后续的程序都是保存为main，作为主界面

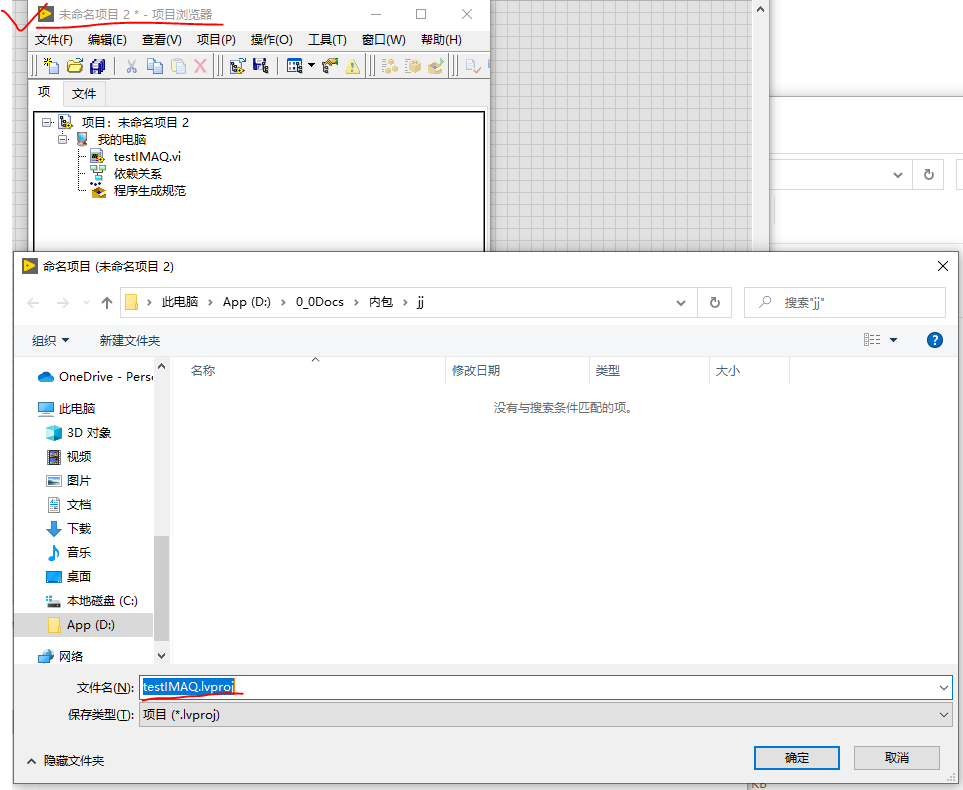

回到项目窗口，ctrl+S，设置项目名称testIMAQ.lvproj ,跟其他程序类似，也是proj为后缀名

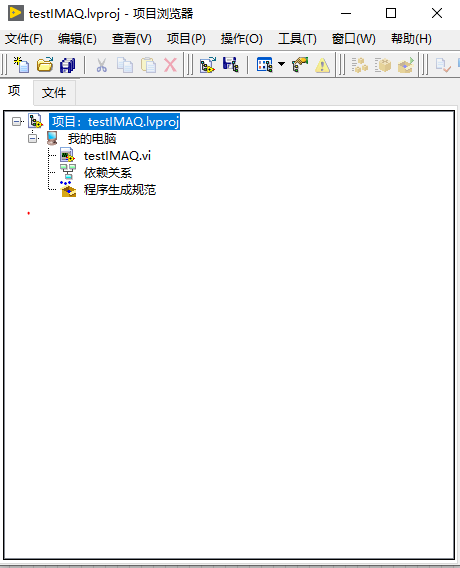

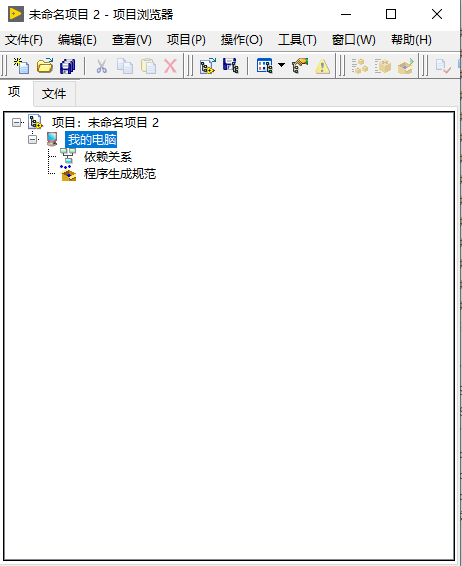

保存成功后项目浏览器的结构如下

通过双击“testIMAQ.vi" 也能打开到vi的主界面。

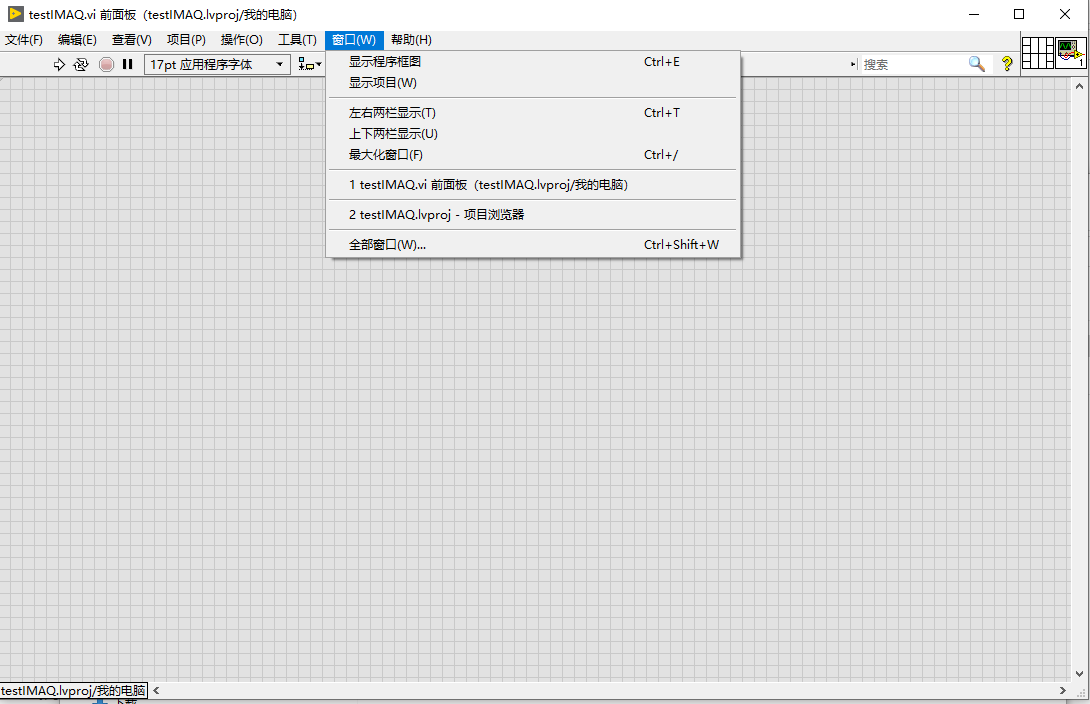

labview包括前面板，与用户交互界面，另外，还有用于逻辑运算的程序框图界面，通过菜单“窗口”的“显示程序框图”实现界面切换

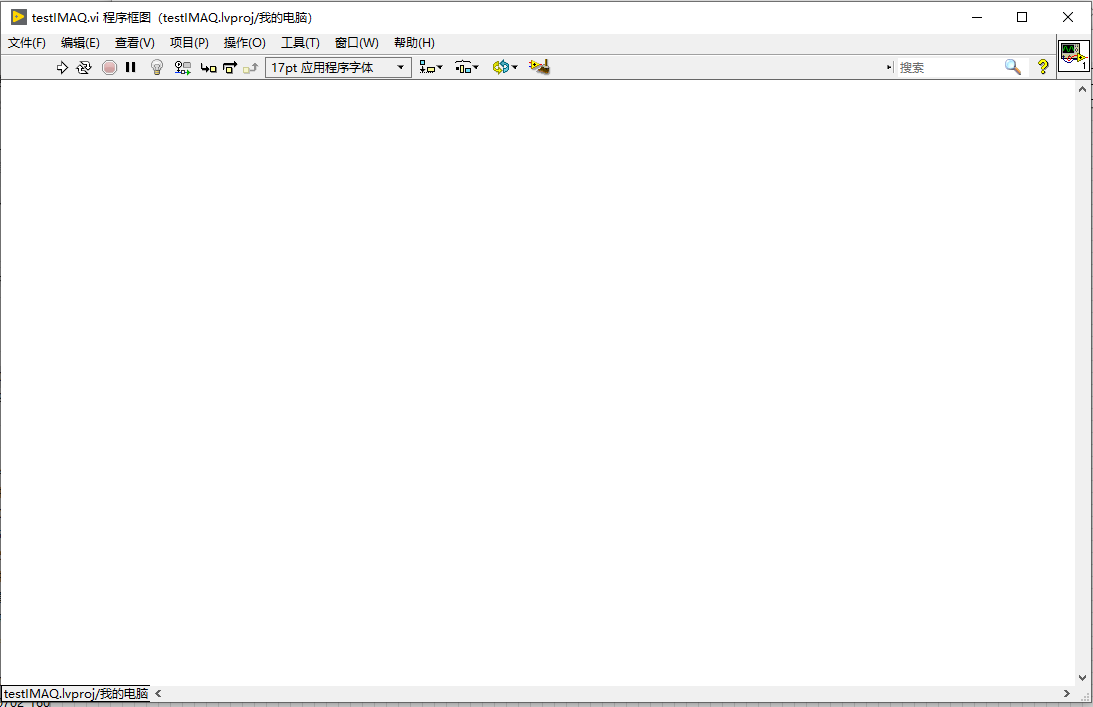

程序框图界面

二. Labview使用IMAQ完成简单的笔记本自带相机加载与显示

参考链接 LabView_IMAQ采集相机图像_labview控制相机采集-优快云博客 完成IMAQ的主界面生成

如果想打开摄像头，需要VAS软件包 NI Vision Acquisition Software (VAS): 这是 NI (National Instruments) 的一个关键驱动软件包。它包含了 NI-IMAQdx 驱动，这是与大多数标准摄像头（包括 USB 摄像头、USB3 Vision 和 GigE Vision 摄像头）通信所必需的。如果您没有安装，可以从 NI 官网上下载。

1. 在 NI MAX 中验证摄像头: 在 LabVIEW 中开始编程之前，您必须先确认您的计算机能够识别摄像头。
   • 打开 NI MAX (Measurement & Automation Explorer，测量与自动化浏览器)。
   • 在左侧的配置树中，展开 设备和接口。

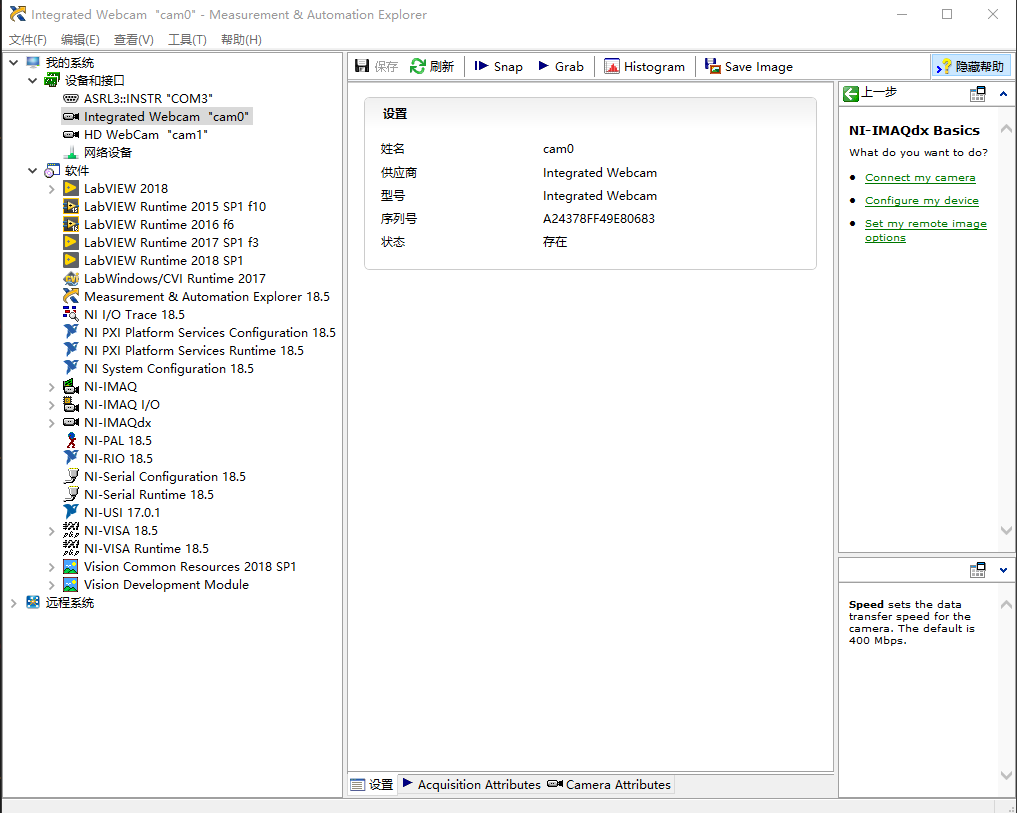

   • 您应该能看到您的摄像头，通常在 NI-IMAQdx Devices 下。它会有一个类似 cam0 的名字。
   • 点击您的摄像头，并尝试在 NI MAX 中 Grab (连续采集) 或 Snap (抓拍) 一张图像。如果这一步成功了，您就可以在 LabVIEW 中继续了。如果不成功，您需要先解决驱动或硬件问题。

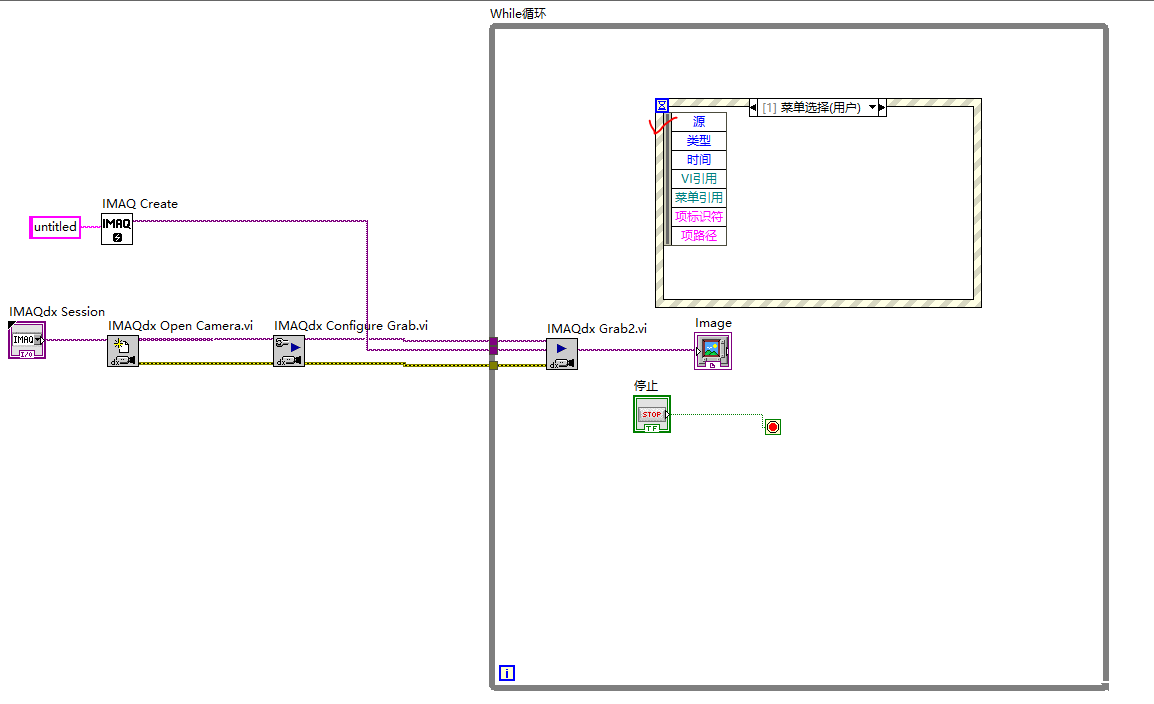

程序框图，IMAQdx Session 是一个下拉选择相机控件，依次通过Open， Configure Grab， Grab，到最后Image display实现相机图像显示

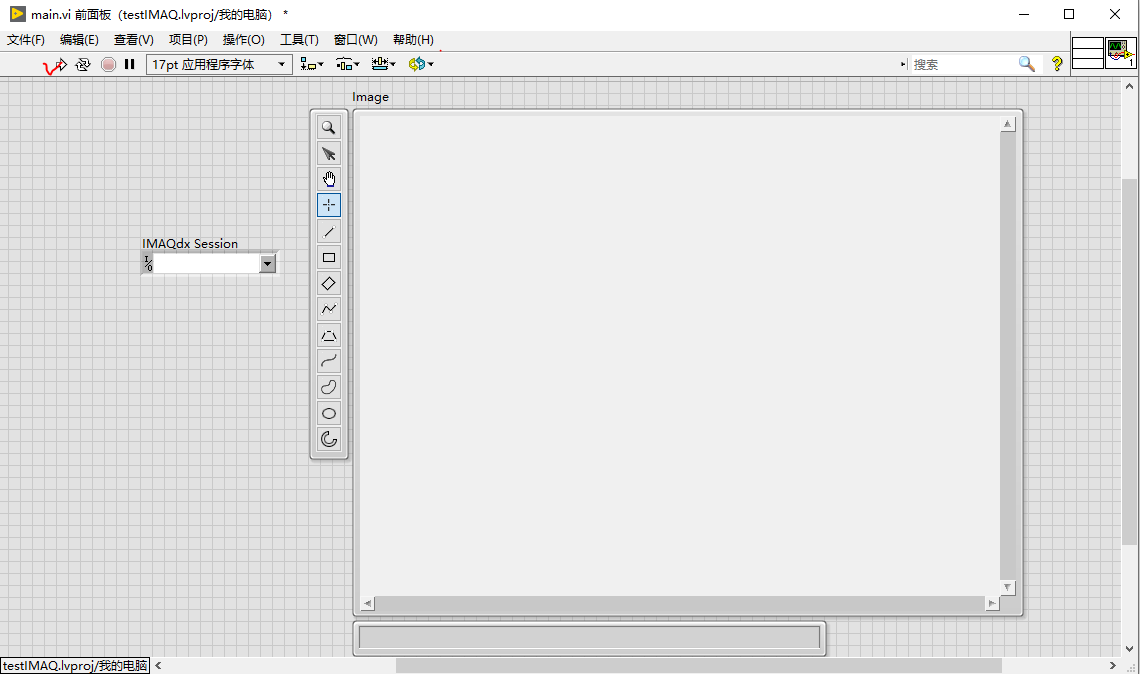

前面板

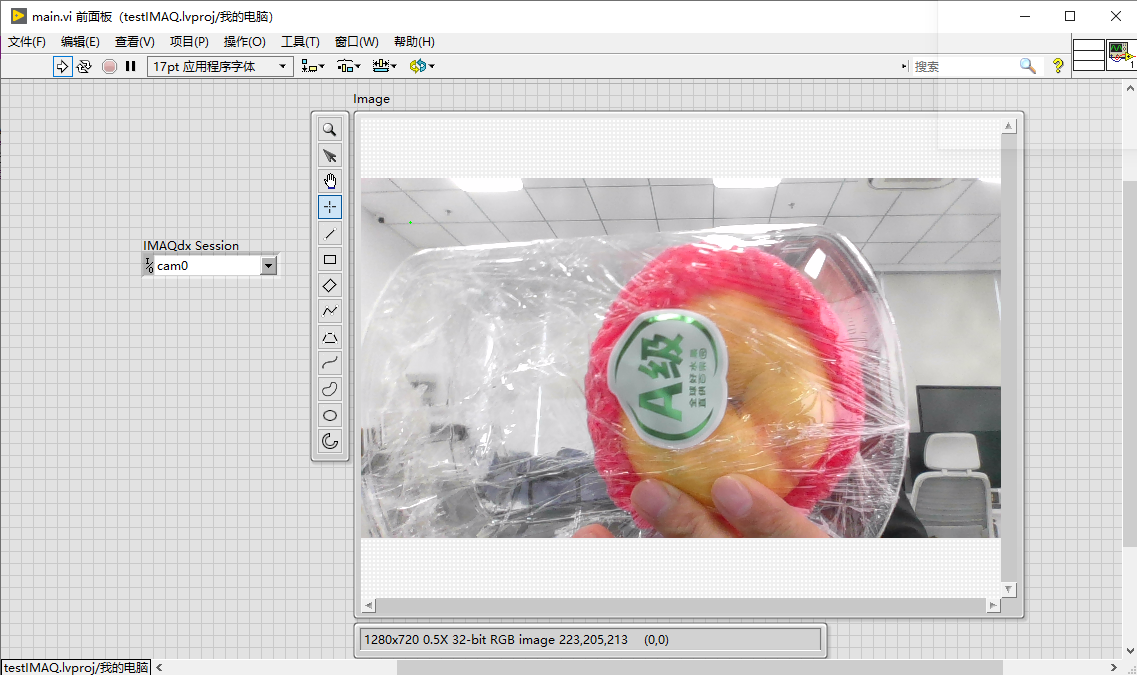

单机运行后，下拉选择可选相机（默认笔记本自带相机情况下可以选择自带摄像头），如果报错在主界面中下拉选项里面选择需要的相机，通过单机继续

三.  使用循环事件使界面一直运行

 上述程序只能一闪而过，通过添加while循环事件实现一直运行，在程序框图界面右键空白位置，选择while循环控件，并按着左键把Grab与Image显示界面框选到里面。

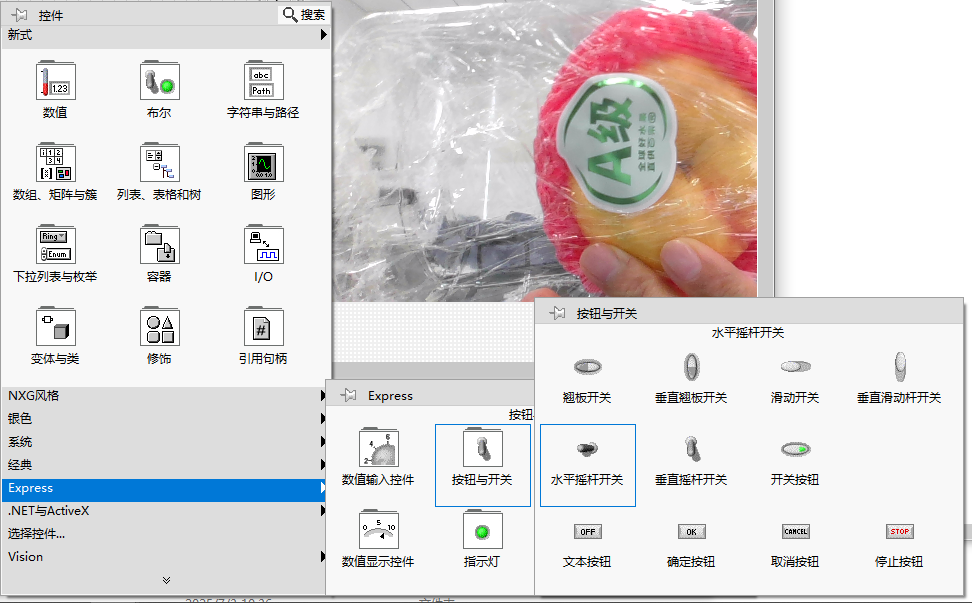

在前面板界面右键，选择”Express“-》”按钮与开关“-》”停止按钮“，在前面板面板添加停止按钮，并在程序框图界面把停止按钮来拿到while循环stop

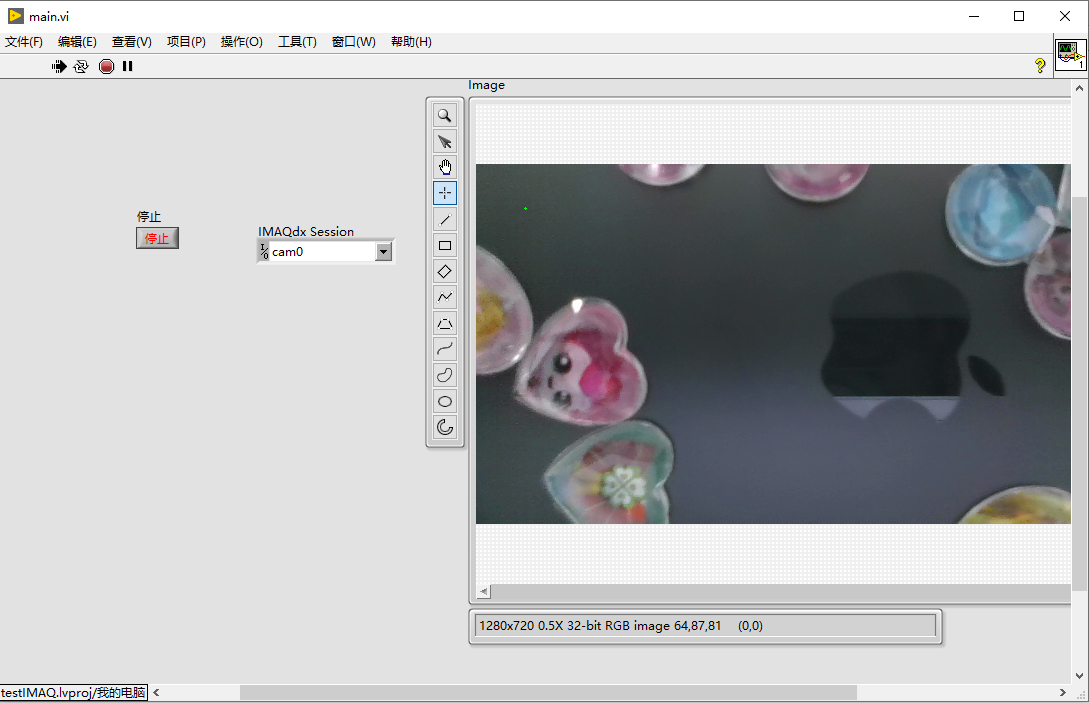

运行界面如下图所示

四. 自定义用户菜单并实现菜单交互操作

参考链接 LabVIEW学习笔记（五）——简单创建自定义运行时菜单(*.rtm)_labview菜单栏怎么做-优快云博客

上图的菜单栏使用系统自带的菜单，如果要自定义用户菜单，可以通过”编辑“-》”运行时菜单“自定义界面

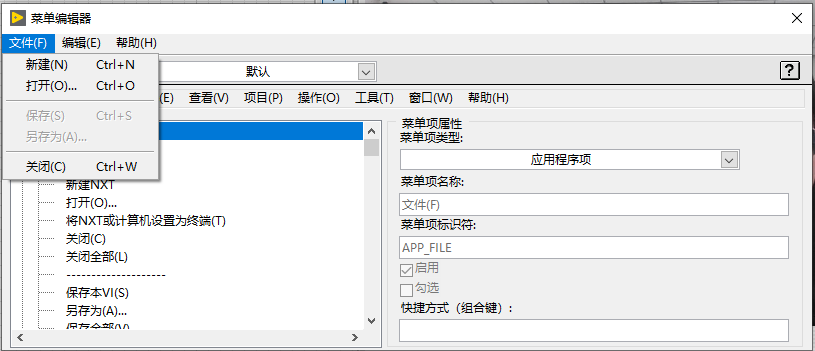

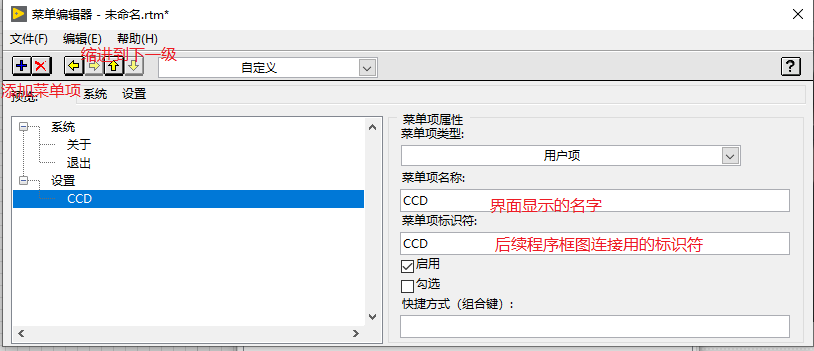

选择”文件“-》”新建“创建一个菜单

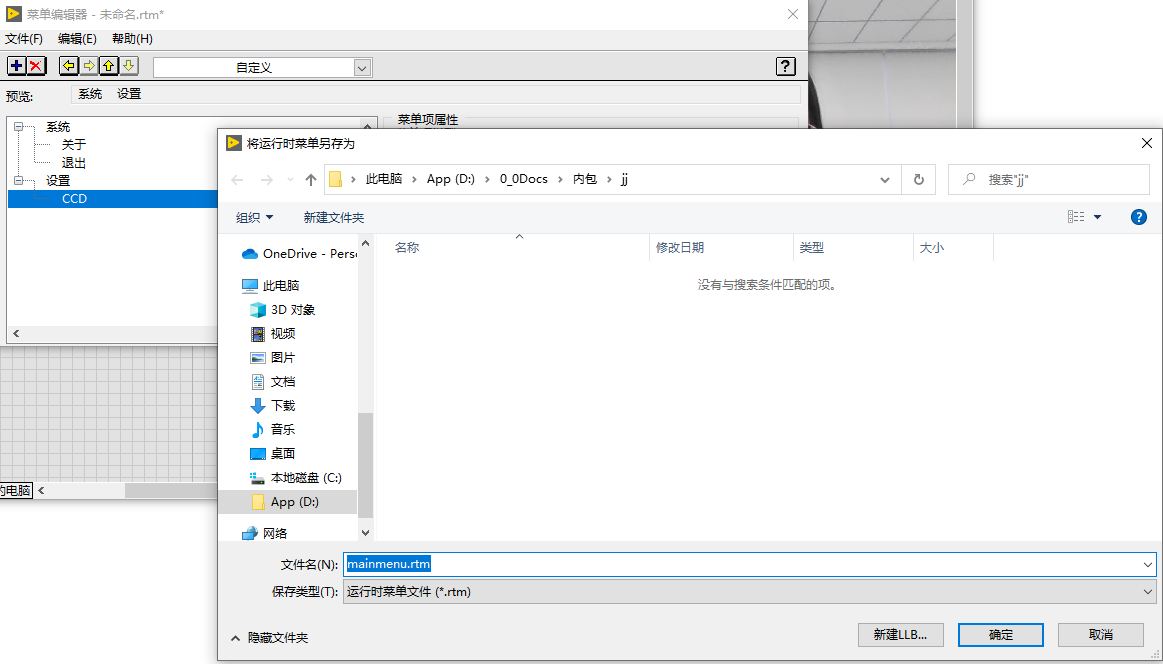

选择“文件”-》“保存”实现菜单文件保存，后缀为rtm

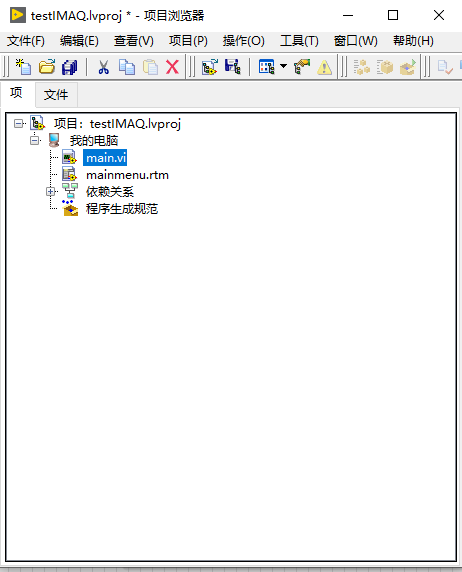

更新项目显示列表

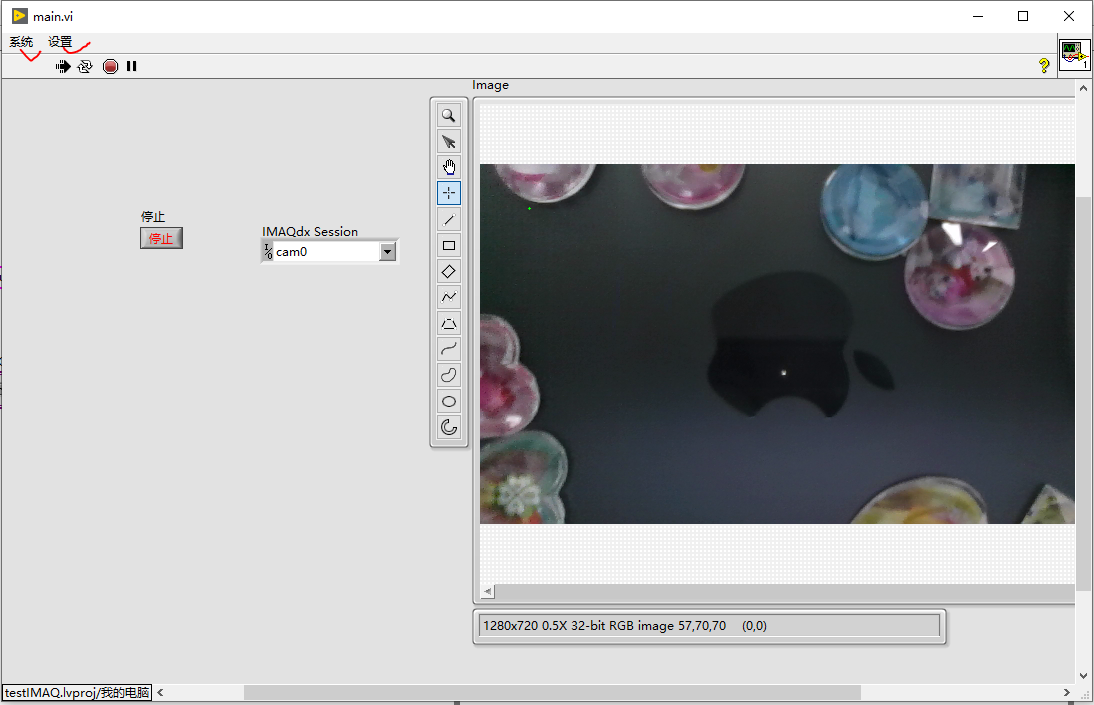

使用自定义菜单显示的主界面

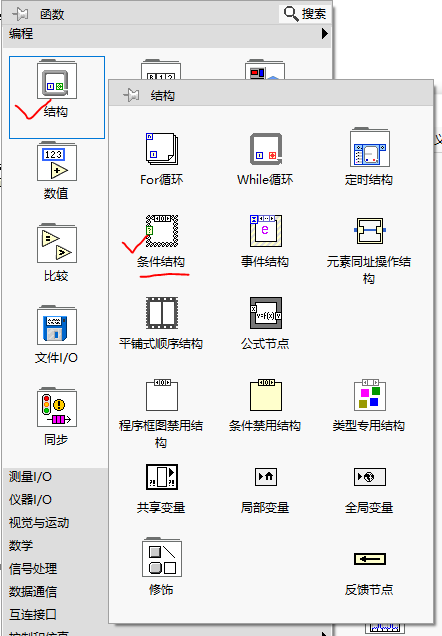

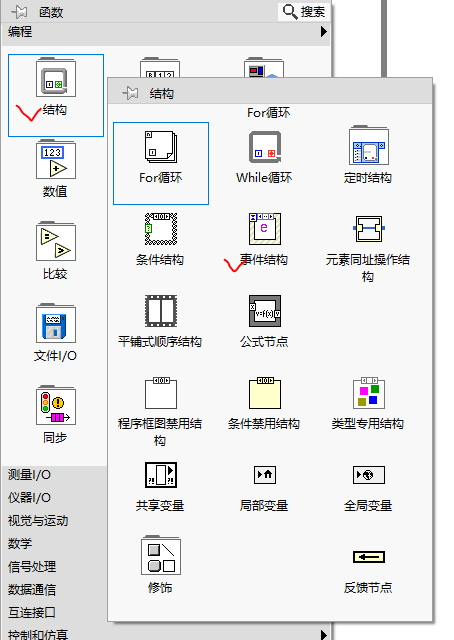

程序框图添加条件实现菜单项与事件的关联，在while循环内部添加“事件结构”：右键空白区域-》选择“结构”-》“事件结构”，拉到while循环内部

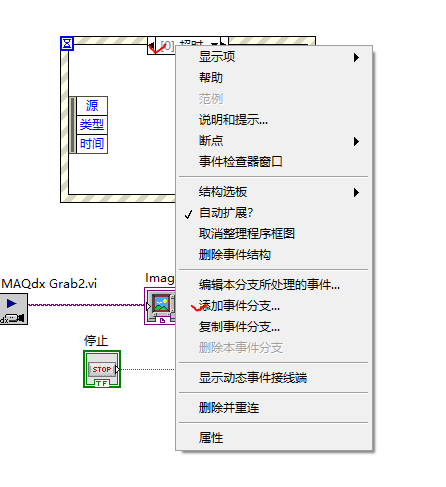

超时事件上，右键选择“添加事件分支”

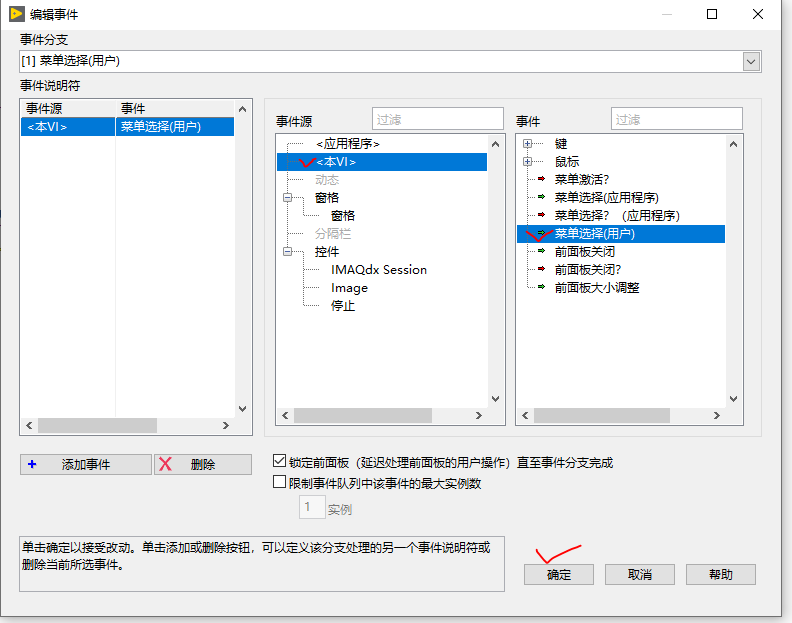

界面中选择“本VI” 选择“菜单选择（用户”“，

按照上述方式在事件结构中添加”条件事件“

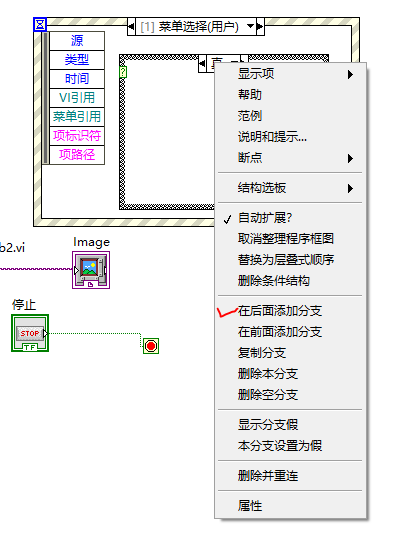

选择该条件事件，右键选择“在后面添加分支”，输入之前自定义菜单中的“菜单项标识符”，此文中有“about""quit""CCD"

同时删除””假“分支，假分支设为默认值（不然连接报错），得到下图的分支列表

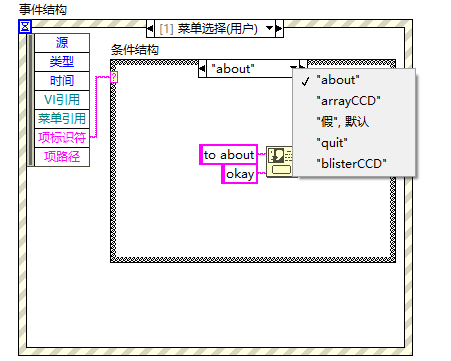

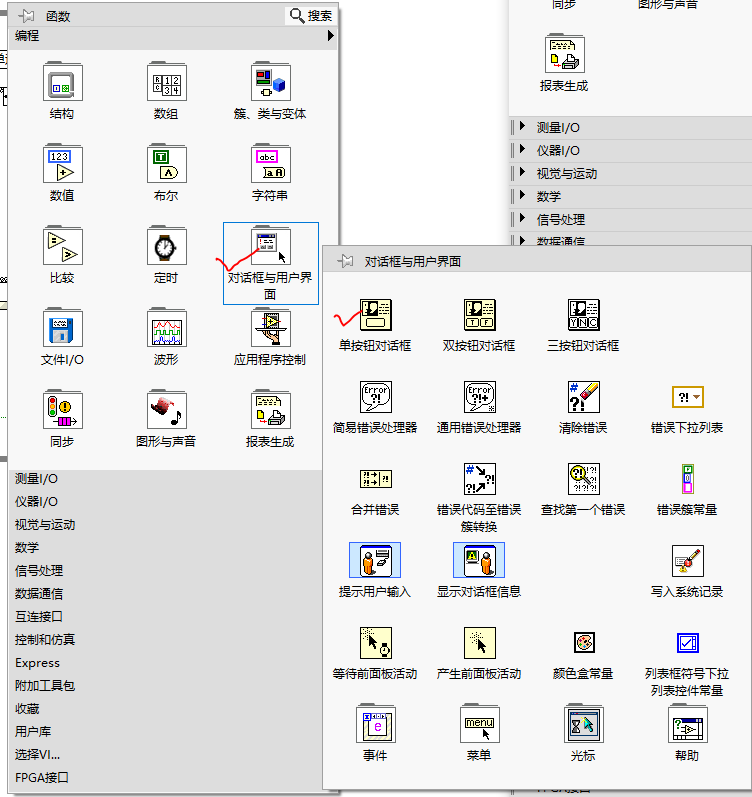

分别下拉每个分支，选择”对话框与用户界面“-》”单按钮对话框“测试案例

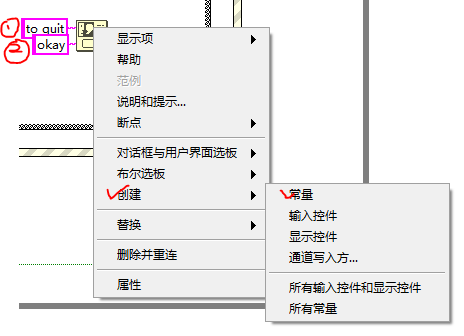

对该对话框，右键，”创建“-》”常量“连续创建2个值，一个用于显示内容，一个是控件显示内容

五. 生成可执行exe

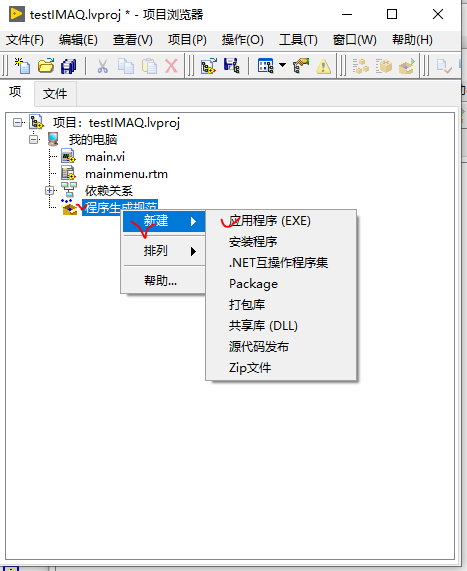

项目视图，”程序生成规范“-》”新建“-》”生成应用程序“

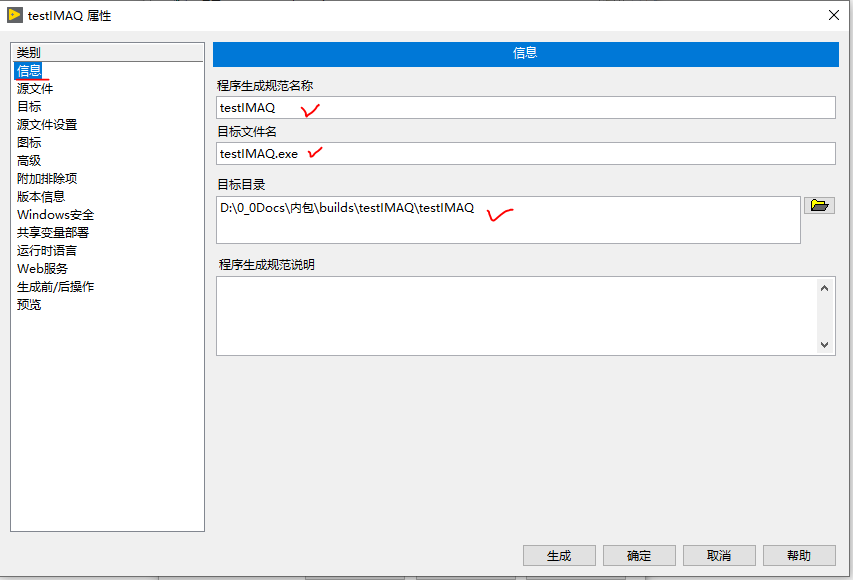

信息-》修改规范名称及目标文件名与目标目录，

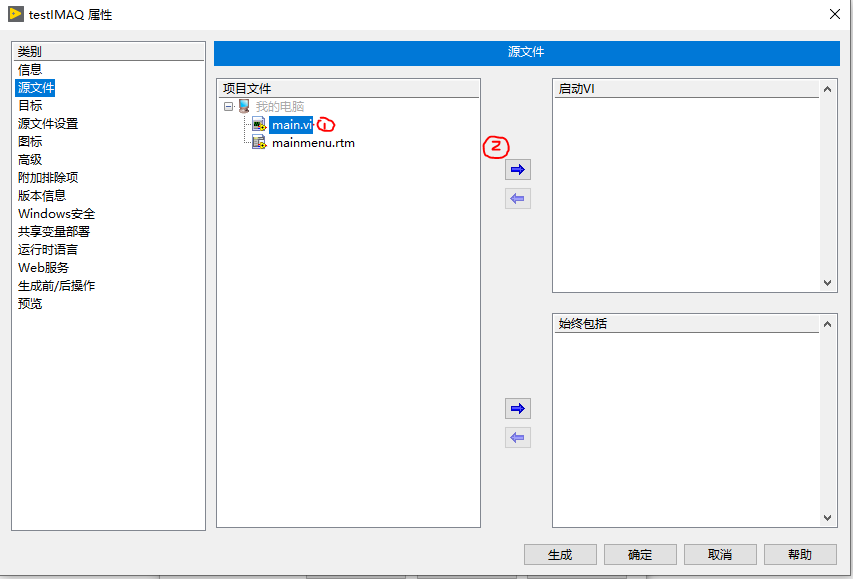

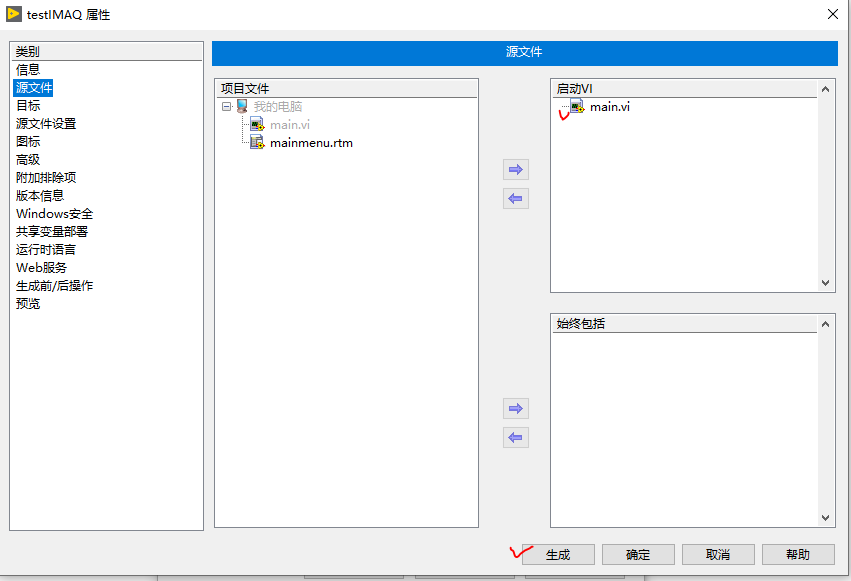

源文件，选择”main.vi"

单机箭头，启动VI则多了添加的vi文件，单机生成完成exe生成，双击exe直接打开应用
