Creo结构设计篇-红外测温枪(止口和卡扣)

1、画图思路

卡扣画法

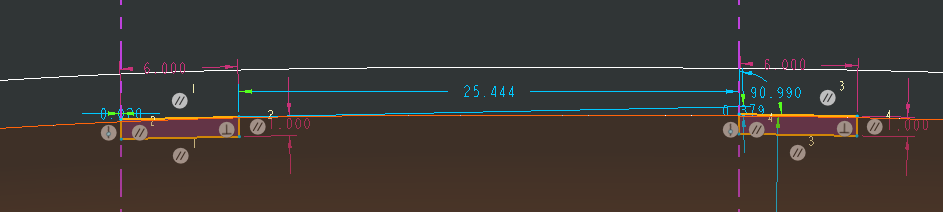

• 在上盖拉伸公扣骨位，草绘斜矩形，长6mm，宽1mm，拉伸向上1mm,向下穿透

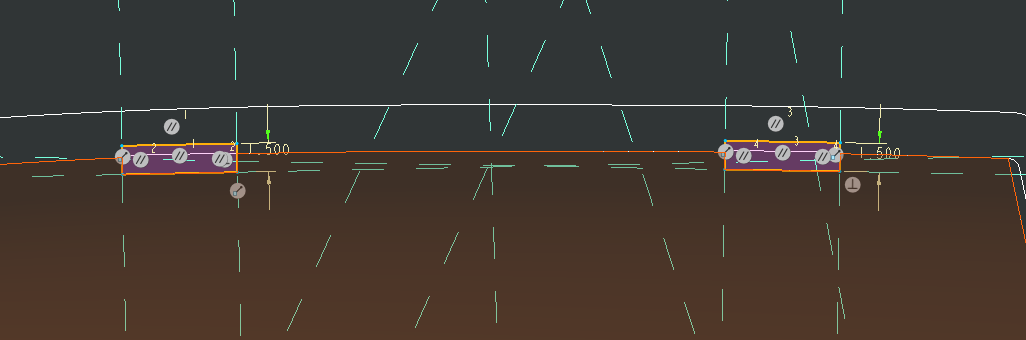

• 在骨位上拉伸扣位，长6，宽1.5，高1

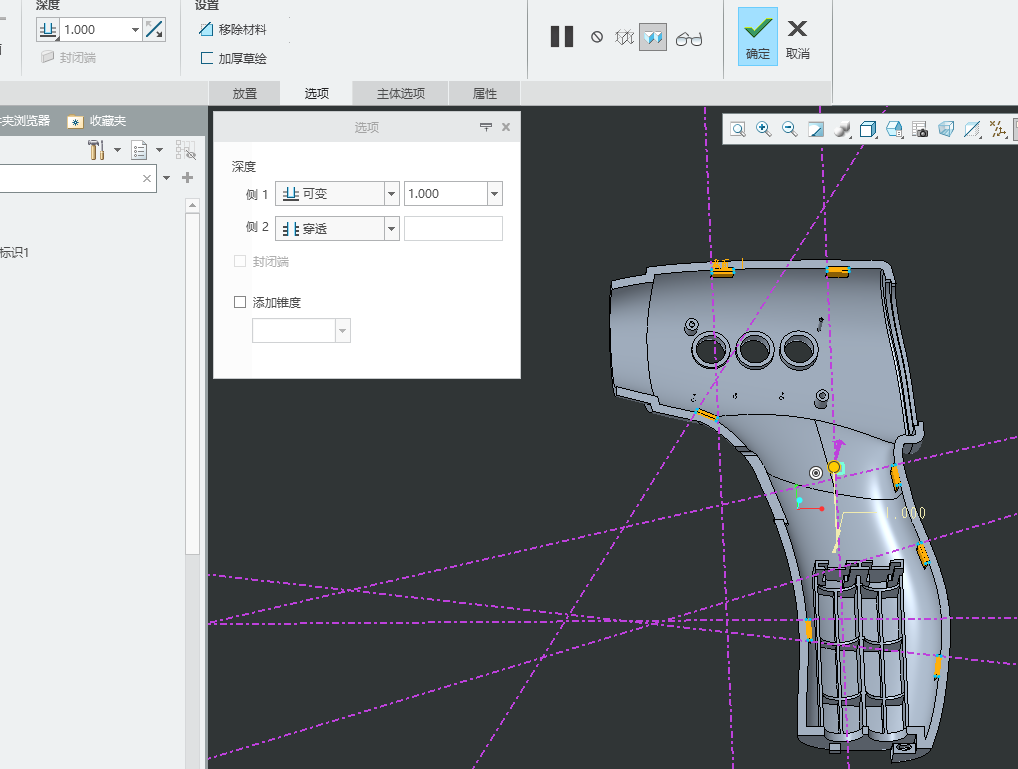

• 拉伸卡扣

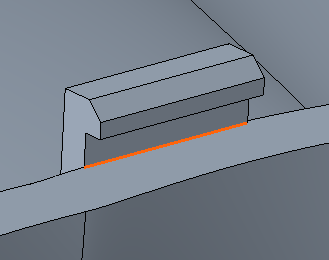

• 倒斜角0.5mm

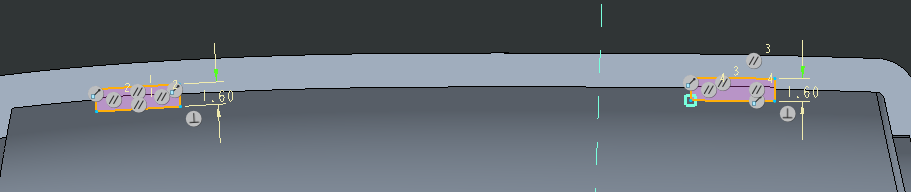

• 画止口，长6.0，宽1.6，高1.5



止口画法

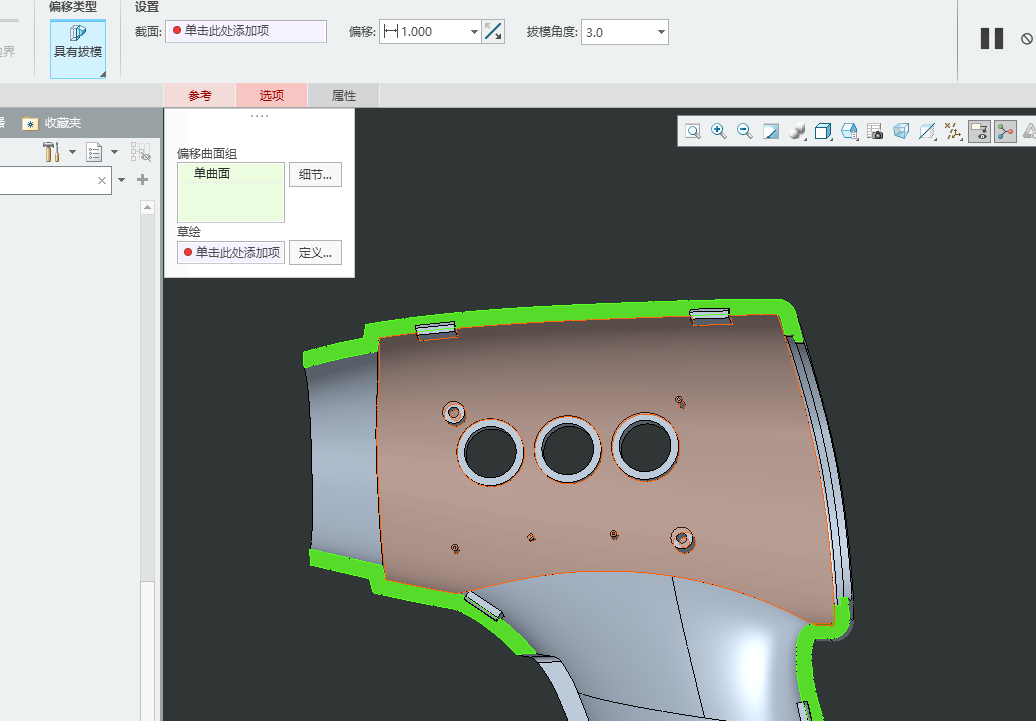

• 以上盖平面做基准平面，选择 偏移-具有拔模特征

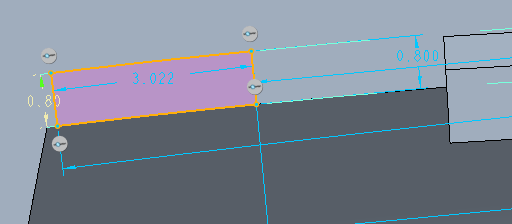

• 草绘止口，止口宽度0.8，高度1.0，步骤偏移0.8，投影边

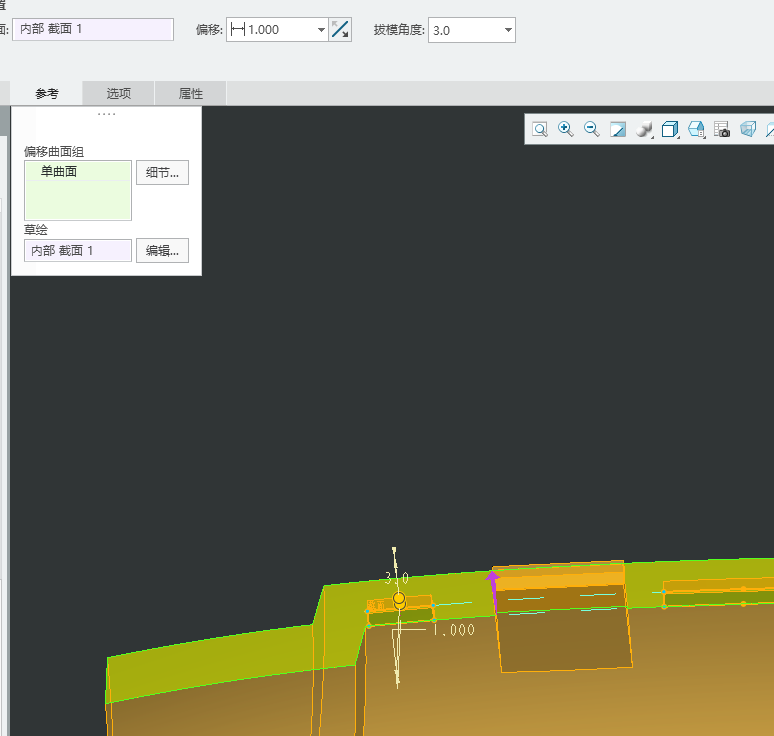

• 偏移1.0，拔模3度
