本文通过实验图介绍了如何使用华为设备进行VLAN间的路由配置，包括交换机和路由器的设置，以实现不同VLAN网络的通信。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

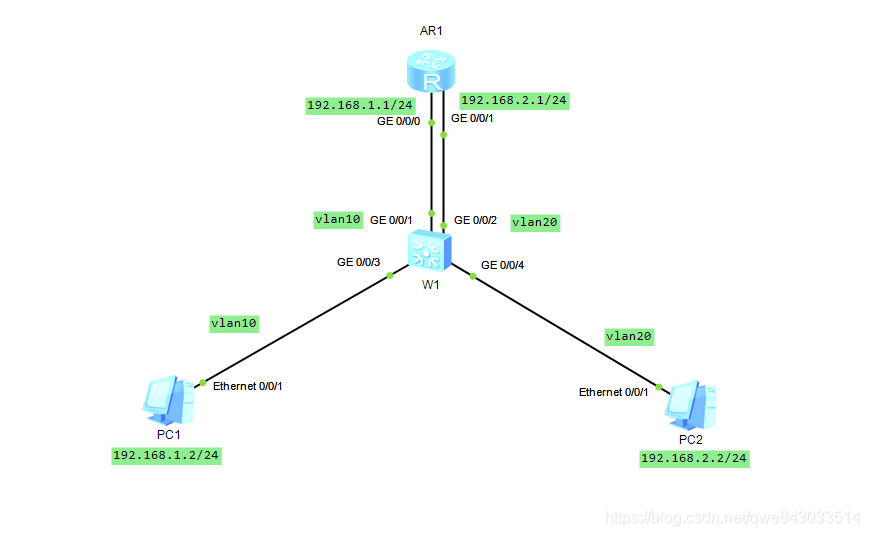

实验图：
在这里插入图片描述
W1配置：

<Huawei>system-view
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 20
[Huawei-GigabitEthernet0/0/2]quit
[Huawei]interface GigabitEthernet 0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 10
[Huawei-GigabitEthernet0/0/3]quit
[Huawei]interface GigabitEthernet 0/0/4
[Huawei-GigabitEthernet0/0/4]port link-type access
[Huawei-GigabitEthernet0/0/4]port default vlan 20
[Huawei-GigabitEthernet0/0/4]quit

AR1配置：

<Huawei>system-view
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.1 24
