本文介绍了PW4053和PW4203两款充电管理集成电路(IC)。PW4053支持5V输入、最大1.2A充电电流，适用于三节锂离子电池的升压充电；而PW4203则适用于4.5-22V输入，最大2A充电电流的同步降压多节锂离子电池充电。两者均提供了高效能的充电解决方案。

产品概述

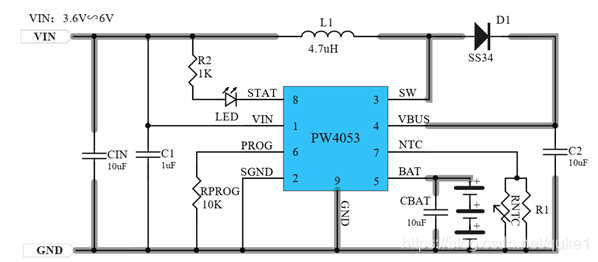

PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz，转换效率为90%。
PW4053 输入电压为 5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。
PW4053 提供 SOP8-EP 封装形式， 工作温度额定范围为-40℃至 85℃。
产品特点

⚫USB 5V 输入异步开关升压充电
⚫ 工作电压 3.5～ 6V，芯片耐压 18V，内部集成高压晶体管
⚫ 最大 1.2A 充电电流，外部电阻可调
⚫ NTC 功能
⚫ 升压充电效率 90%
⚫ 自动调节输入电流，匹配所有适配器
⚫ 支持 LED 充电状态指示
⚫ 内置功率 MOS
⚫ 500KH 开关频率
⚫ 输出过压，短路保护
⚫ 输入欠压，过压保护
⚫ IC 过温保护
⚫ ESD 4KV

应用范围
⚫ 锂电电池包
⚫ 对讲机
⚫ 玩具
⚫ 蓝牙音箱
⚫ POS 机
⚫ 电子烟



一般说明

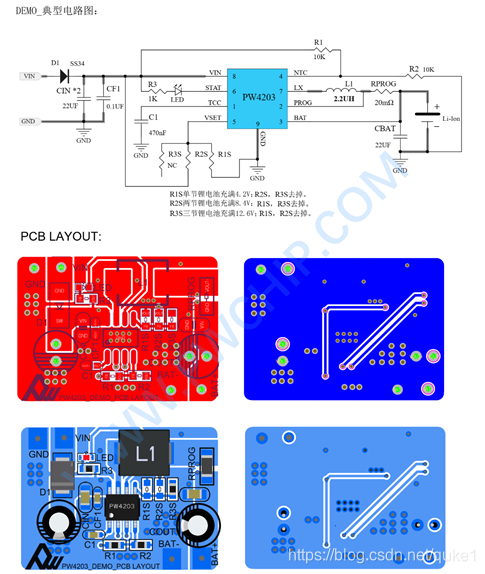

PW4203是一款4.5-22V输入，2A同步降压多节锂离子电池充电器，适用于便携式应用程序。选择引脚方便多电池充电。800 kHz同步降压调节器集成了22V额定值的超低导通电阻FET，以实现高效率和简单的电路设计。PW4203提供8针SOP封装，提供非常紧凑的系统解决方案和导热性好。

特征


  • 宽输入电压范围：4.5V至22V
  • 高效率集成同步降压带固定800kHz开关的调节器频率
  • 可选择多电池充电
  • 涓流/恒流/恒压充电模式
  • 可编程（最大2A）恒定充电当前
  • 可编程充电定时器
  • 输入电压UVLO和电池OVP
  • 过热保护
  • 输出短路保护
  • 自动停机防止倒车能量流
  • 充电状态指示
  • 正常同步降压运行当电池取出时
