PW5100是一款高效同步升压DC/DC变换器，适用于1.5V升至3V或3.3V的应用。该芯片具有低功耗、低纹波和高工作频率的特点，能够处理0.7V至5V的输入电压，并提供最高1.5A的开关电流，支持固定输出电压选择。

1.5V升压3V,1.5V升压3.3V芯片：

   PW5100 是一款高效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 同步升压 DC/DC 变换器。输入电压最低0.7V，输入电压范围0.7V-5V之间，输出电压可选固定输出值，从 3.0V 至 5.0V 的固定输出电压.最大开关电流1.5A.

1.5V升压3V，1.5V升3V

1.5V升压3.3V，1.5V升压5V

1.5V升压3.3V芯片，1.5V升压5V芯片

1.5V升压芯片，1.5V升压ic

1.5V转3.3V，1.5V转5V

1.5V转3.3V芯片，1.5V转5V芯片

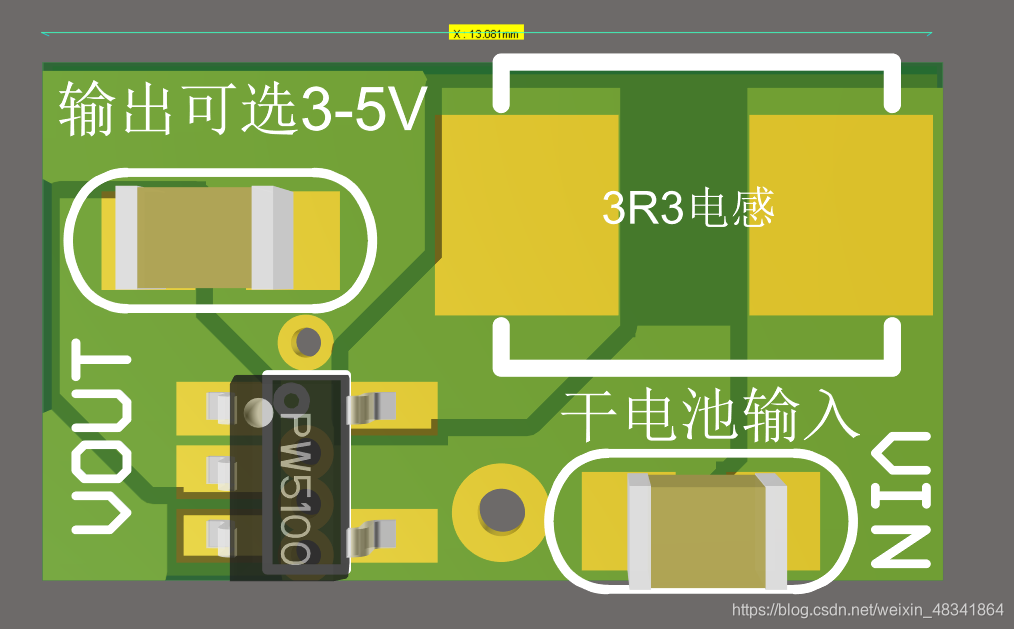

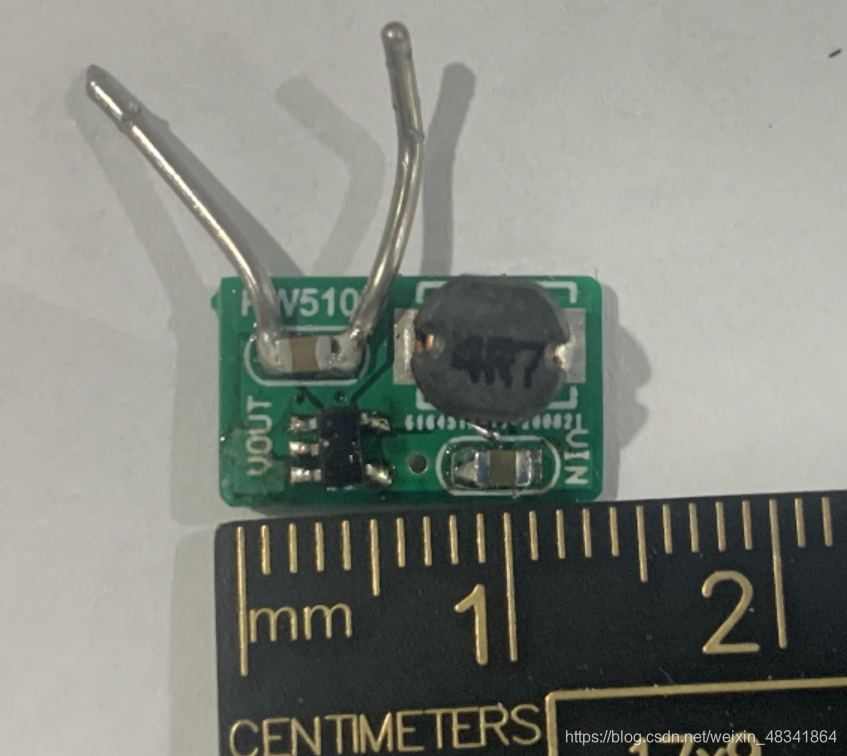

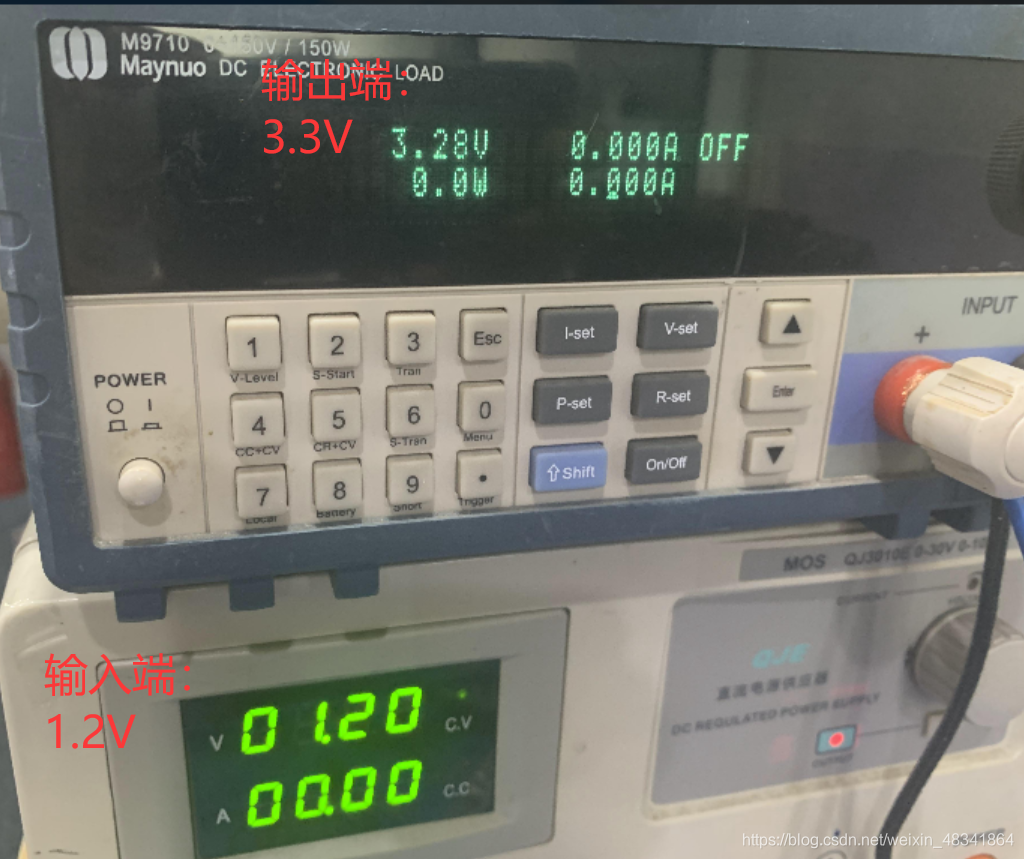

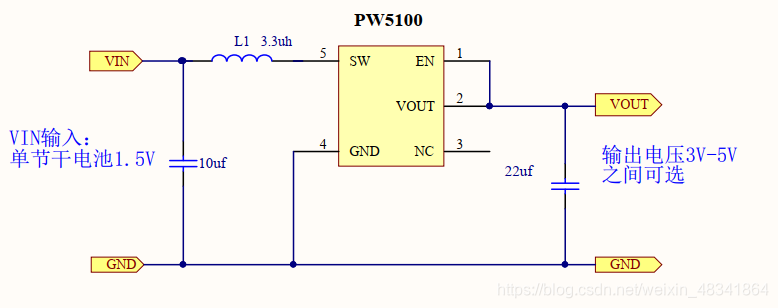

原理图：
