usb gadget 串口(serial)的配置和使用

1. 简介

        本篇文章主要是配置内核并使用 usb 的 gadget 的串口，即将带有usb口的linux平台，虚拟成一个串口设备。包括内核配置，加载和使用方法。最终在linux平台上会在创建出一个 /dev/ttyGS*节点。



2. 具体操作

首先保证平台设备树中的相应的usb口的配置是slave模式，可以是 peripheral 模式，或者 otg。例子如下：

usb相关的节点中属性 dr_mode = "otg"; ，或者 dr_mode = "peripheral";

然后配置menuconfig中的相关项，我配置成的是模块加载的形势

make menuconfig

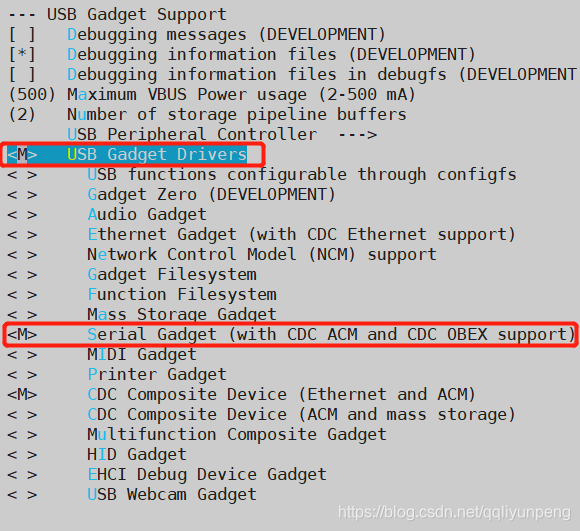

> Device Drivers > USB support > USB Gadget Support

make 时，生成的文件所在位置 drivers/usb/gadget/libcomposite.ko 和 drivers/usb/gadget/legacy/下的 u_serial.ko 和 drivers/usb/gadget/function/ 下的u_serial.ko usb_f_serial.ko usb_f_acm.ko。

在系统起来后分别按顺序加载

> insmod libcomposite.ko
> insmod u_serial.ko
> insmod usb_f_serial.ko
> insmod usb_f_acm.ko
> insmod u_serial.ko

注：如果没有acm，需要配置上
menuconfig中的 > Device Drivers > USB support >
<*>     USB Modem (CDC ACM) support
即使勾选上编译进内核了，仍然需要 usb_f_acm.ko 模块的加载。
让window识别可能还需要这个文件 linux-cdc-acm.inf ，这个文件是在内核源码的 Documentation\usb目录下，电脑识别后的现象是自动识别出了com口



波特率等的配置不影响通信，
当我们用串口助手打开并发送数据时，是自发自收，当我们在板子中向节点发送数据时，串口助手能收到

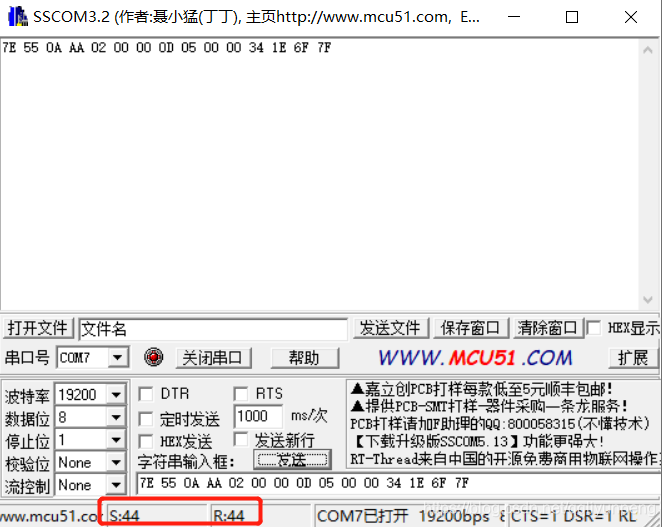

自发自收

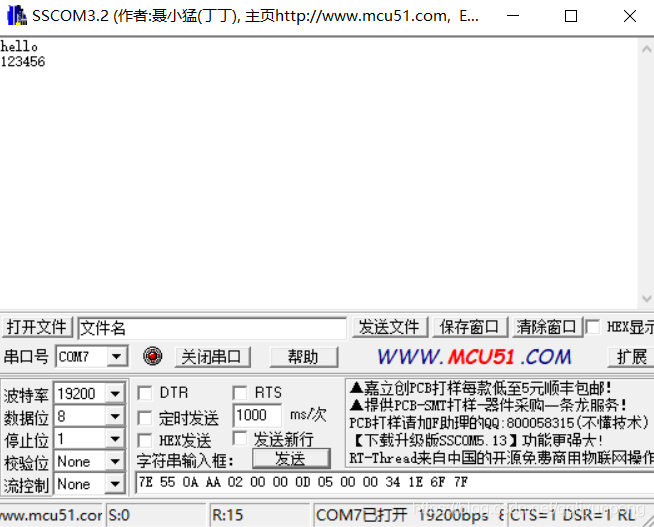

板子向电脑发送

/dev 下自动创建了设备节点，如果需要手动创建，需要查看下设备节点主设备号
> cat /sys/class/tty/ttyGS0/dev
