美光、飞梭、winbond：

1）支持20years、100000次擦写

2）spi clock polarity and phase modes 0 and 3

3）操作流程大致相同，命令有区别

1、spi

大于512Mbit基本是stacked形式的package。

擦除

命令	操作码	范围	时间（典型）
4KB SUBSECTOR ERASE	`20h`	4KB 子扇区	50ms
32KB SUBSECTOR ERASE	`52h`	32KB 子扇区	100ms
SECTOR ERASE	`D8h`	64KB 扇区	150ms
DIE ERASE	`C4h`	整片（512Mb/Die）	153s（512Mb）

编程一个扇区：

WRITE ENABLE (06h) → 设置 WEL=1。
SECTOR ERASE (D8h + 地址) → 擦除目标扇区（等待 FSR.7=1）。
WRITE ENABLE (06h) → 重新使能写操作。
ENTER 4-BYTE ADDRESS MODE（B7h），切换到 4 字节地址模式（访问 >128Mb 空间）。
PAGE PROGRAM (02h + 地址 + 数据) → 写入数据（最多 256 字节）。
轮询 FSR.7 直至操作完成（=1）。

读取数据：

QUAD I/O FAST READ (EBh + 地址 + Dummy Cycles) → 启用四线高速读取。
连续读取数据（时钟驱动输出）

模式切换：（无需写使能，复位失效）

ENTER QUAD INPUT/OUTPUT MODE (35h)
RESET QUAD INPUT/OUTPUT MODE (F5h)

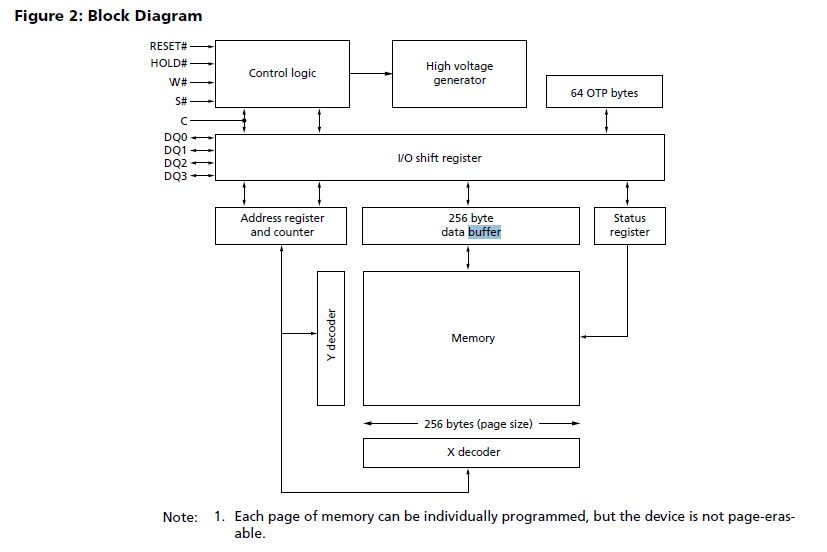

1.1 micro

sector大小为64Kbytes；

支持DTR/STR对应90M/166M时钟

page program buffer 256bytes；

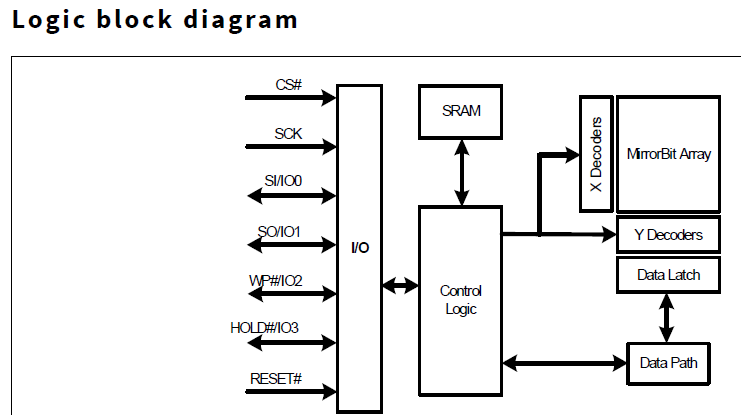

1.2 spansion

sector大小为256Kbytes；

支持66M时钟；

page program buffer 512bytes；

1.3 winbond

2、bpi

2.1 micro

2.2 spansion

x16bpi-256Mb的flash，sector erase时间为0.5s，page progran时间为15us，

单次支持64Bytes的突发写入；

sector大小为1Mbit

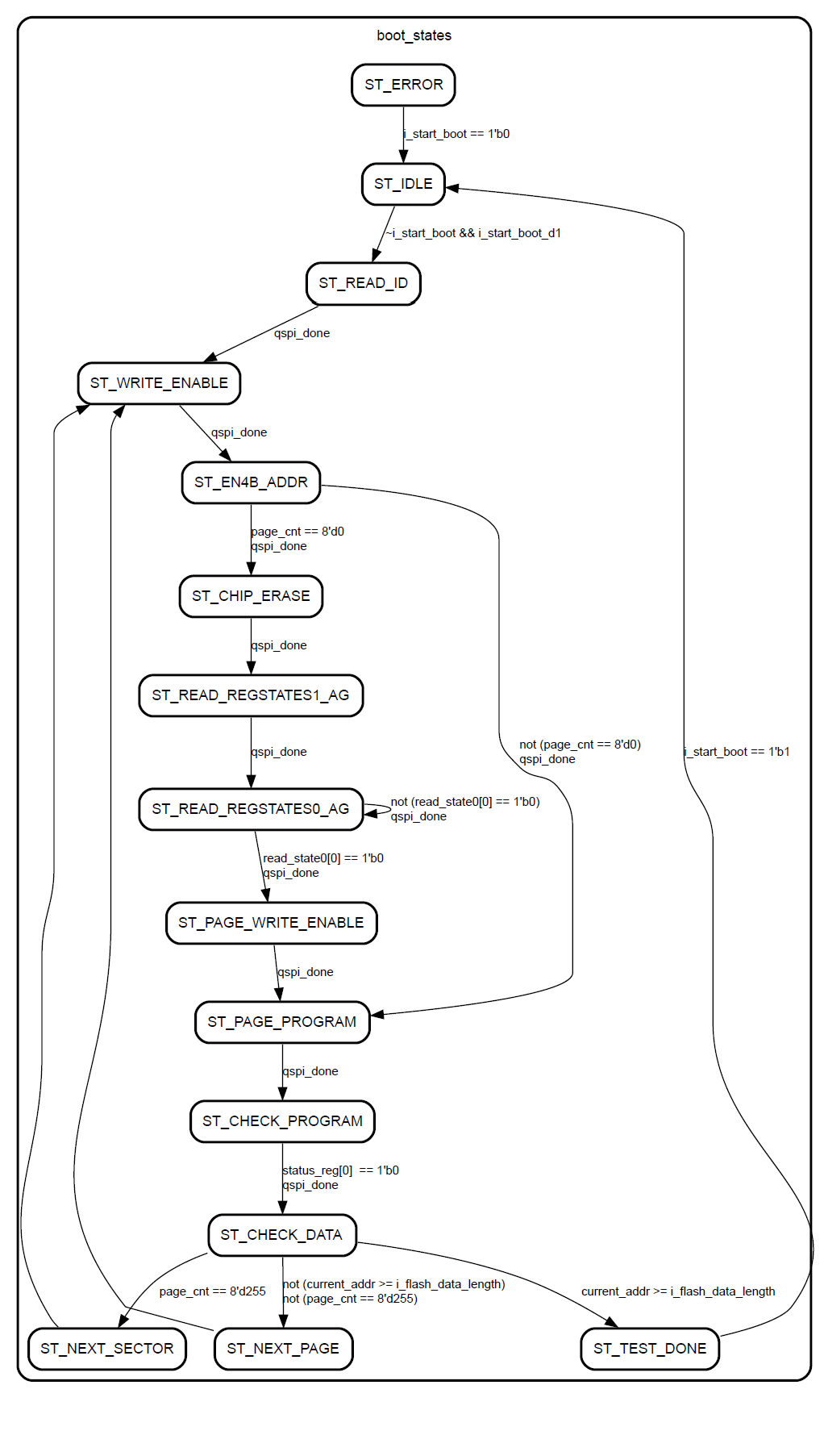

3、qspi操作流程

1;上位机发送开始固化使能，使能拉高时清空所有信号量，状态机处于IDLE状态

2；检测到固化使能的下降沿，开始读芯片的ID,命令码为9F,数据长度3字节（manfacturer_id，jedec_id_hi,jedec_id_lo），并发送qspi_start驱动产生QSPI时序，(9FH)

3; 当读芯片的QSPI时序产生完成，qspi_driver驱动层会产生一个qspi_done信号反馈，检测到qspi_done后开始跳转下一个状态，打开写使能（06H）

4；打开写使能的QSPI时序产生完成，检测到qspi_done后开始跳转下一个状态，打开4地址字节模式（B7H）

5; 4字节模式时序发送完成，检测到qspi_done后开始跳转下一个状态，64K数据擦除，因为数据是按页写入，256次page_program才可以完成64K的数据写入，所以无需在每次page_program前都进行一次擦除操作，只需要再开始时擦除一次即可。

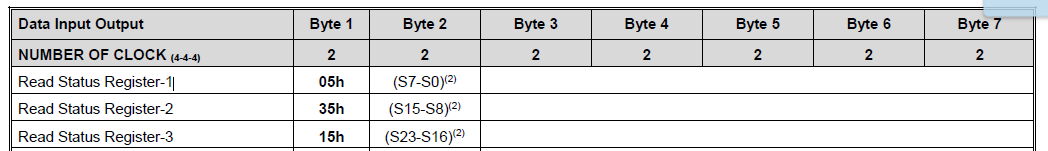

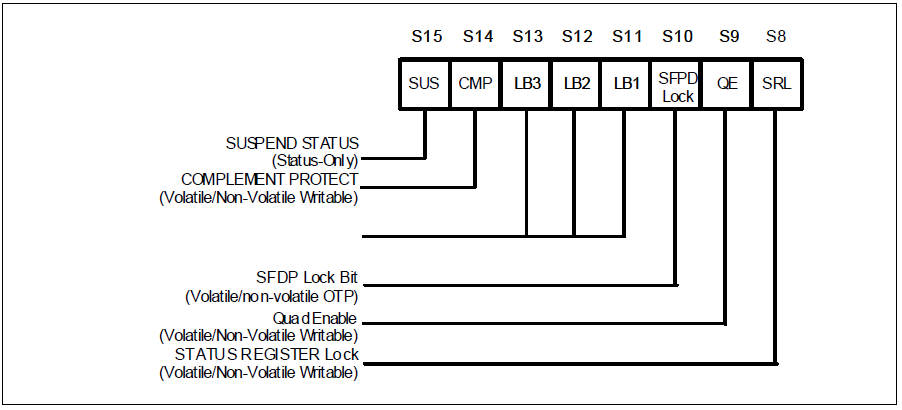

6；64K的数据擦除(d8h)需要一定的时间[150us]，在此期间我们不能进行写操作，但是读芯片的状态寄存器确是可以随时进行，所以在擦除状态时，我们要一直轮询的去读芯片的状态寄存器（35H,05H）

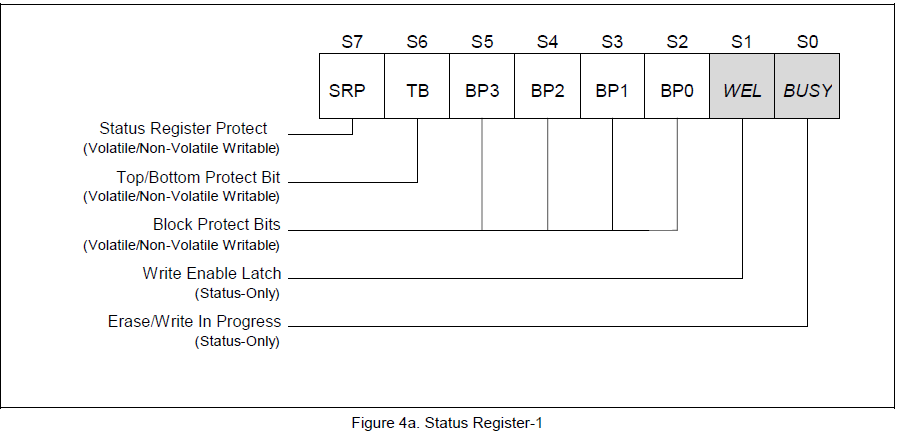

7; 只有当05H的bit0为0时，才表明擦除状态完成，可以进行写page_program，在page_program前需要再拉高一次写使能（06H）

8; 写使能拉高后，进行page_program。

9；page_program完成后，地址计数器（current_addr）加0x100,因为写入的数据时256字节,然后跳转到下一页数据写入。

10;轮询上述过程，知道地址大于CPU配置的字节长度。

11；补充：查看状态寄存器是一个只读命令，在命令码发送完成后返回回读数据（qspi_read_data）和使能（qspi_read_valid），该使能的产生在qspi_done之前

12；补充：

开始固化 -----> 读芯片ID(9FH) -----> 打开写使能1(06H) -----> 打开4字节模式(B7H) ----->

芯片擦除(D8H） -----> 读擦除状态(35H/05H) -----> 页写入(02H) -----> 查询页写入是否完成(05H) -----> …(轮询)
