静态路由笔记及实验

一、概念区分

路由：为数据报的转发，提供具体的路径信息

路由器：提供路由，进行数据转发

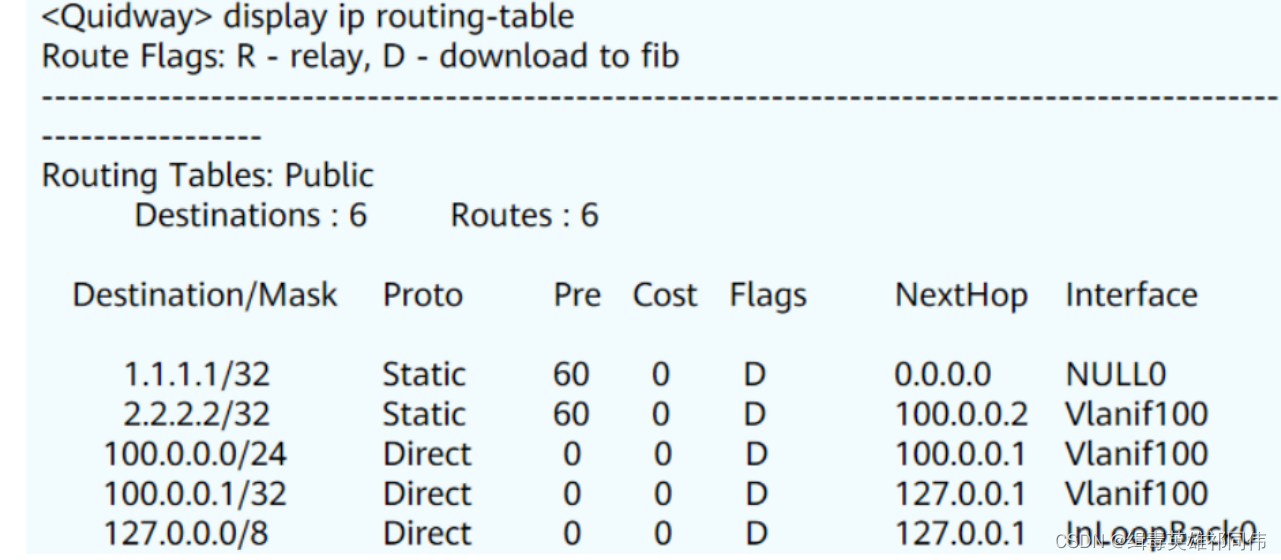

路由表：提供具体的路由信息



Destination/Mask： 表示此路由的目的网络地址与网络掩码

Protocol: 路由的协议类型，路由器通过什么协议获得该路由的。

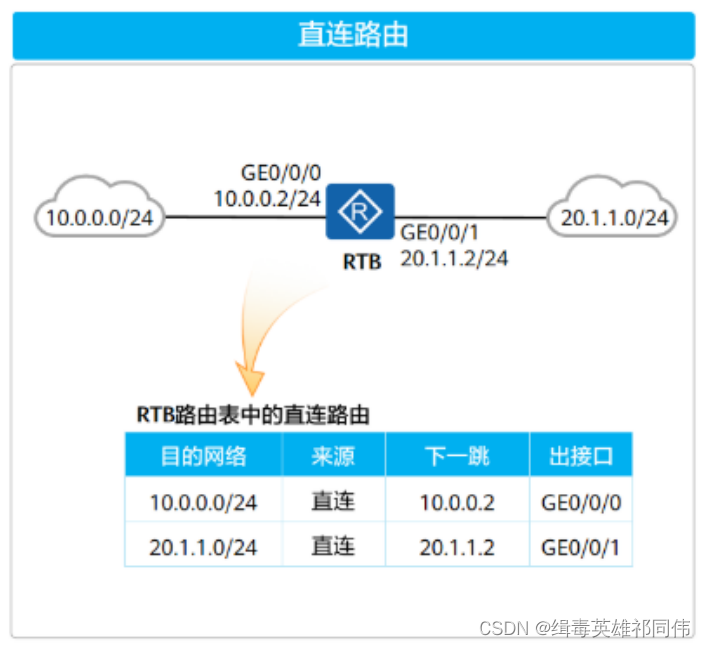

直连路由：直连接口所在网段的路由，由设备自动生成，产生条件：物理接口、协议双 UP

静态路由：由网络管理员手动配置的路由条目

动态路由：路由器通过动态路由协议（如： ospf 、 rip 、 IS-IS 等）学习到的路由

preference:表示路由协议的优先级（0-255），数值越小，优先级越高

常见的路由类型的默认优先级：

直连路由：0

静态路由：60

动态：rip：100

ospf：内部路由：10，外部路由：150

cost：路由开销， 当到达同一目的地的多条路由具有相同的路由优先级时，路由开销最小的将成为当

前的最优路由。

常用度量值：跳数、带宽、时延等

NextHop：表示对于本路由器而言，到达该路由指向的目的网络的下一跳地址。该字段指明了数据转

发的下一个设备。

Interface：表示此路由的出接口。指明数据将从本路由器的哪个接口转发出去

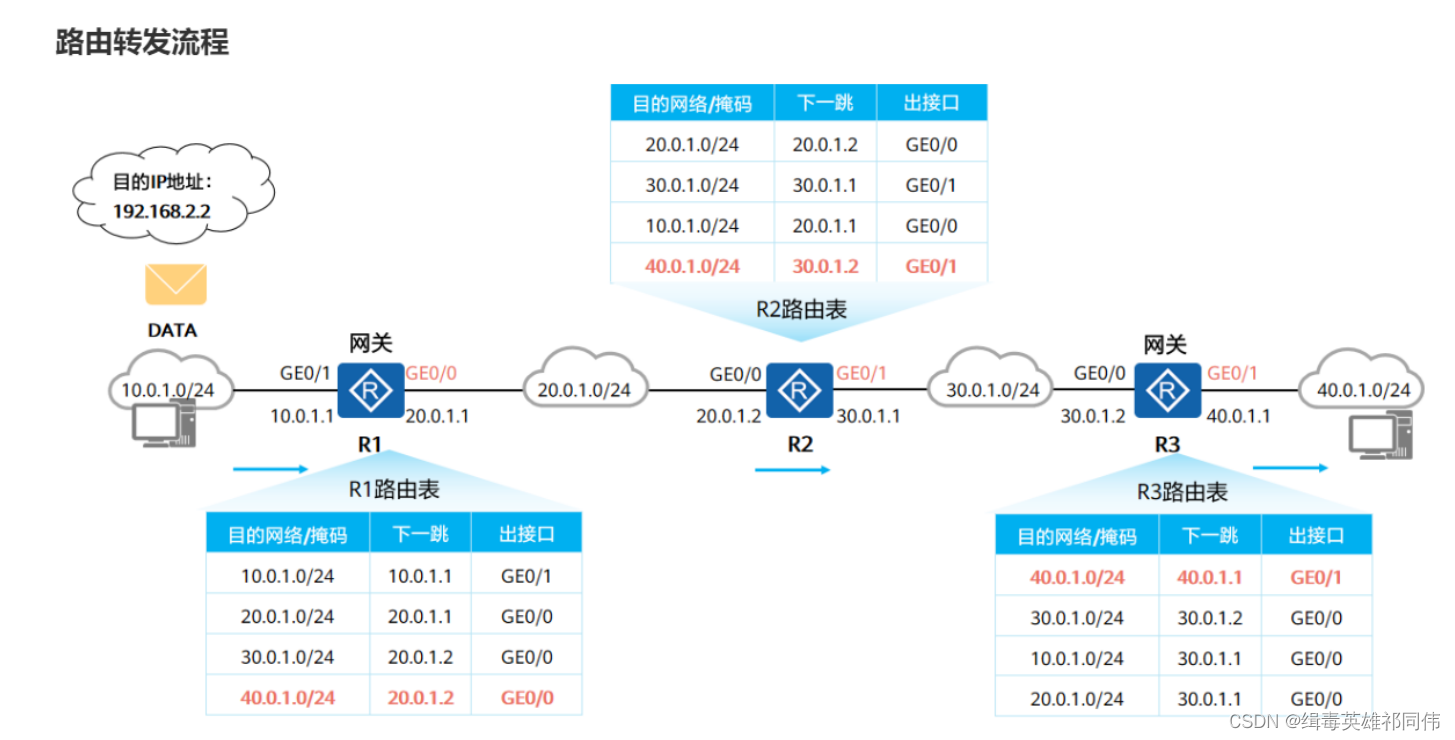

二、路由转发过程

D：40.0.1.2/24 S:10.0.1.2/24+数据

 直连路由转发



非直连路由转发：

路由匹配原则：

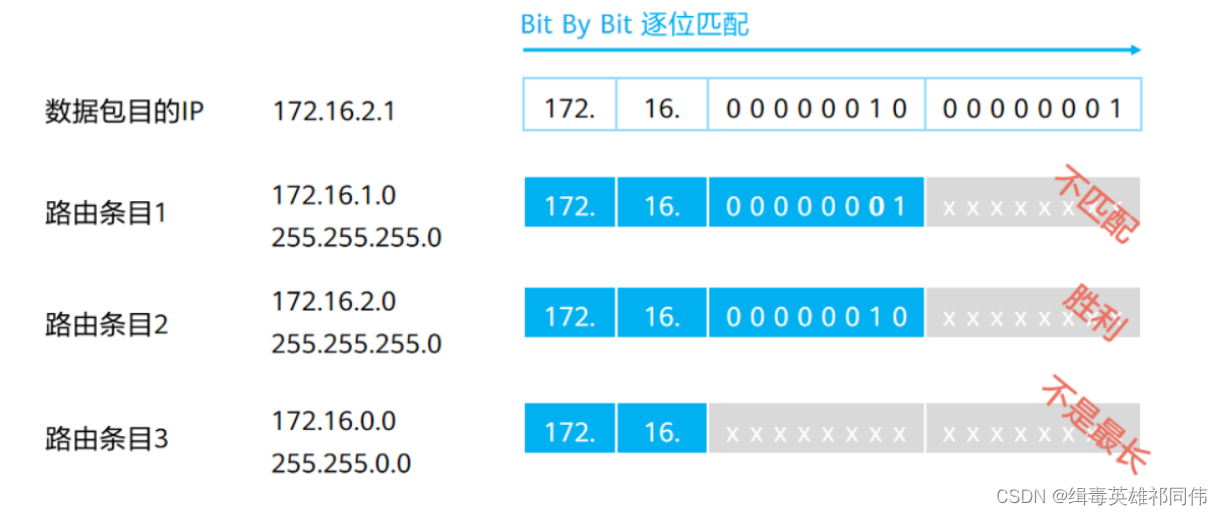

（1）最长掩码匹配原则



（2）缺省匹配

（3）无法匹配则丢弃

三、静态路由（课堂演示）

定义：由网络管理员手动配置，适 于拓扑结构简单并且稳定的小型网络。

格式： ip route-static 目标网络 子网掩码 下一跳

静态路由分类：

（1）缺省路由：

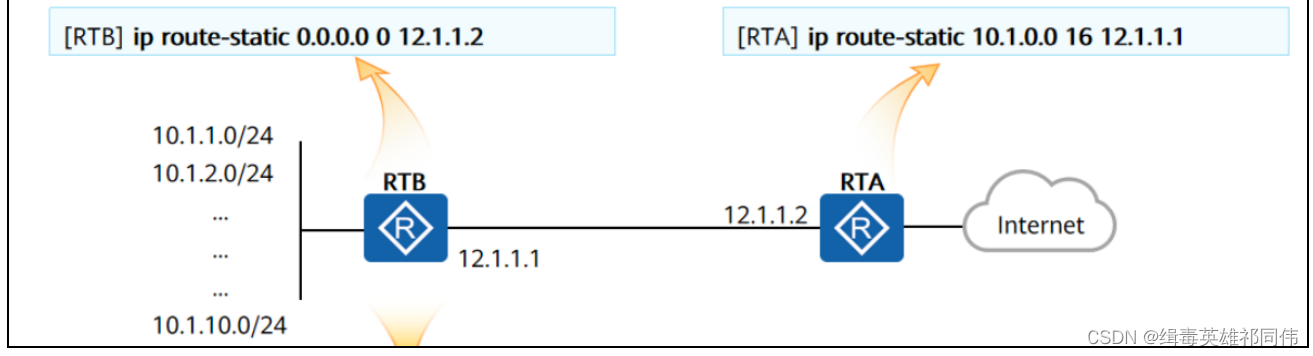

如果报文的目的地址不能与路由表的任何目的地址相匹配，那么该报文将选取缺省路由进行转发。

ip route-static 0.0.0.0 0 下一跳

缺省路由一般用于企业网络出口，配置一条缺省路由让出口设备能够转发前往 Internet 上任意地址的 IP

报文

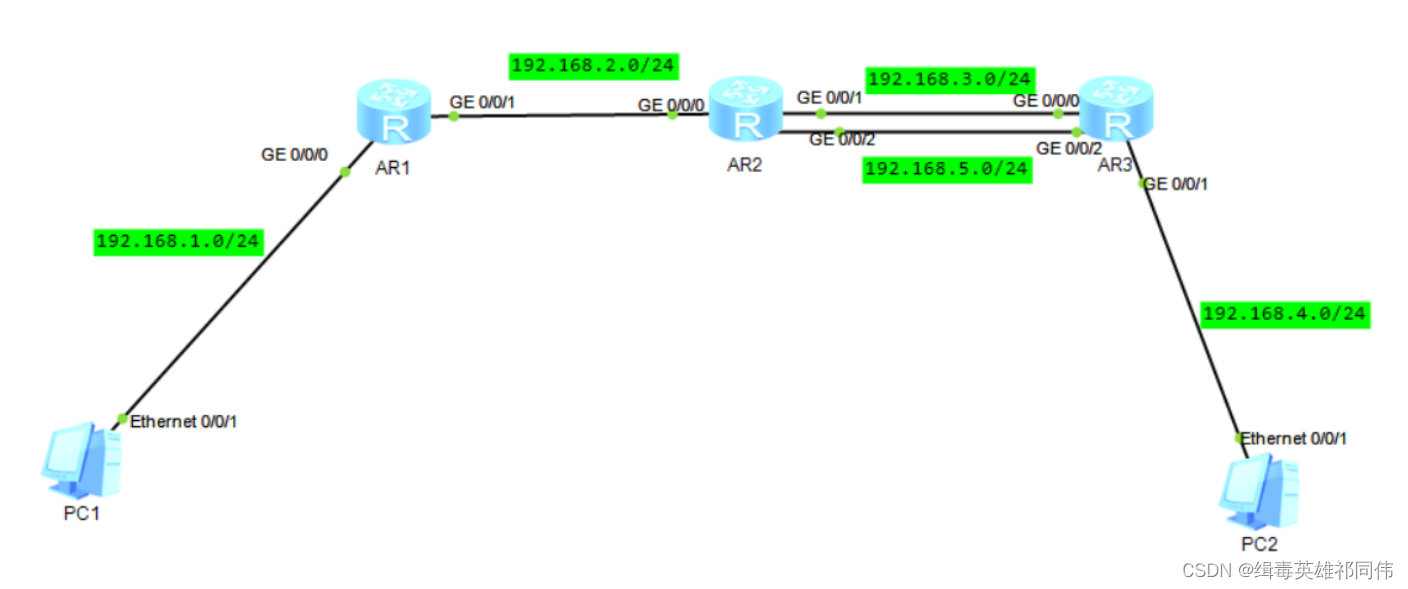

（2）等价路由：

去往同一目的地路由，来源相同，开销相同，优先级相同，下一跳不同

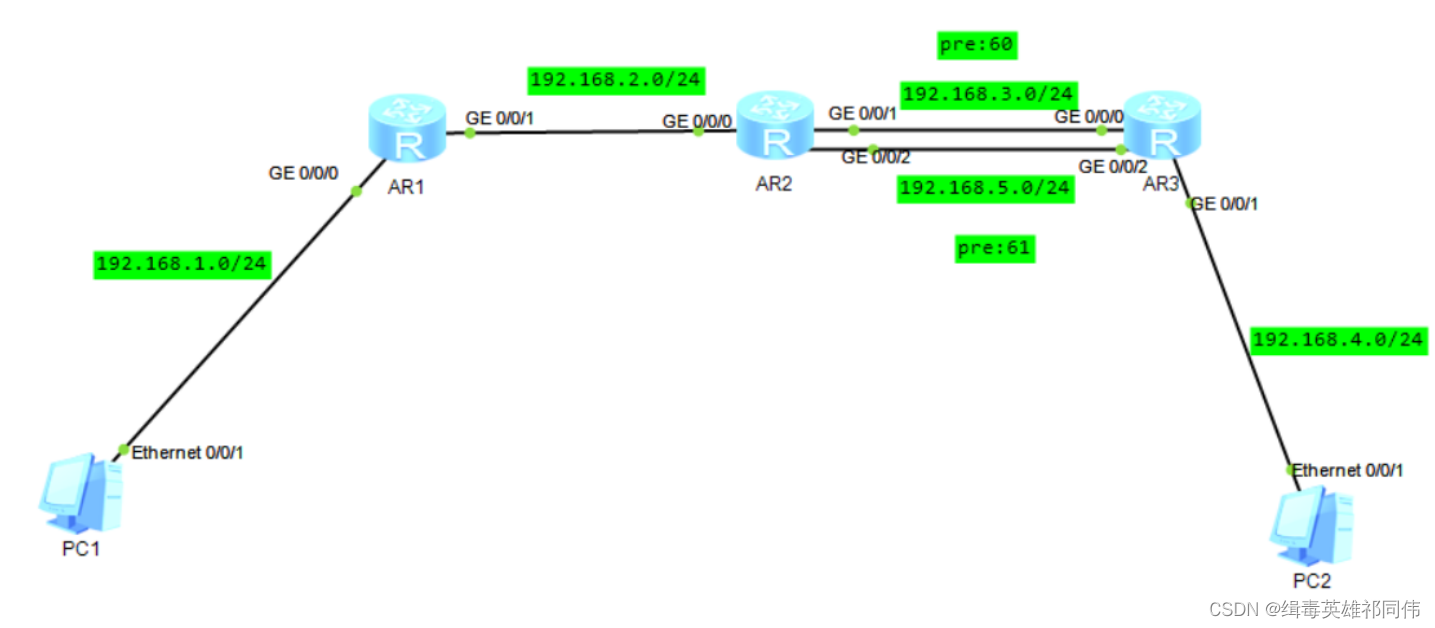

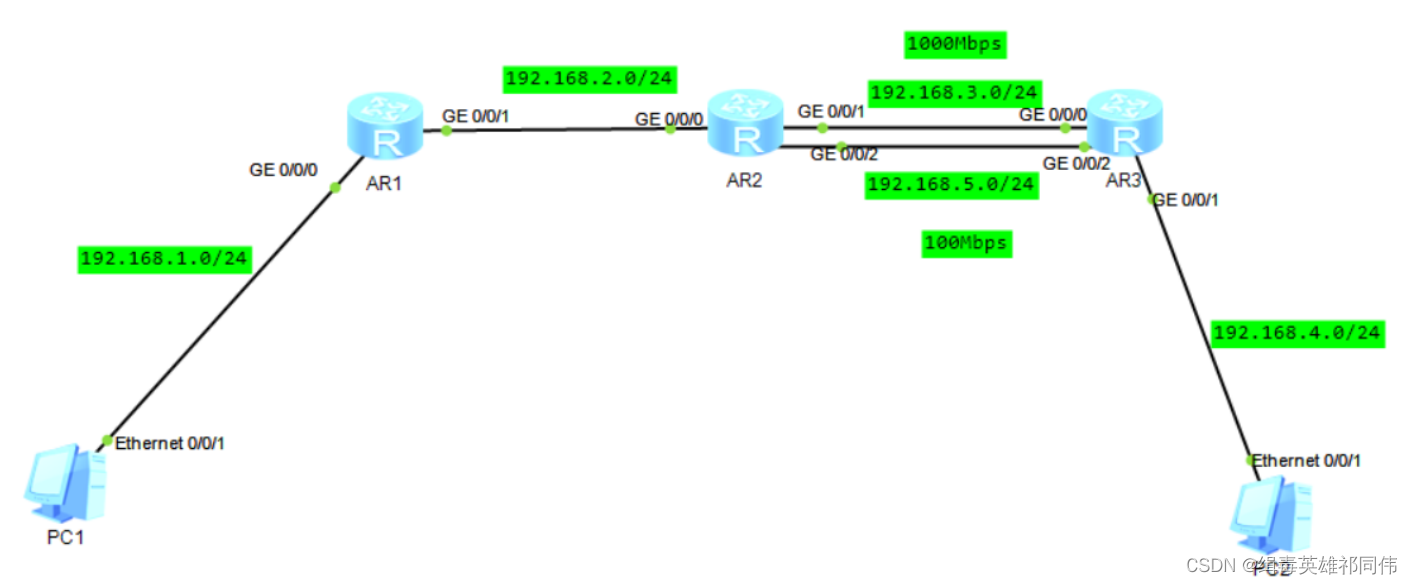

（3）浮动路由：

去往同一目的地路由，来源相同，开销不相同，优先级相同，下一跳不同



 去往同一目的地路由，来源相同，开销相同，优先级不同，下一跳不同

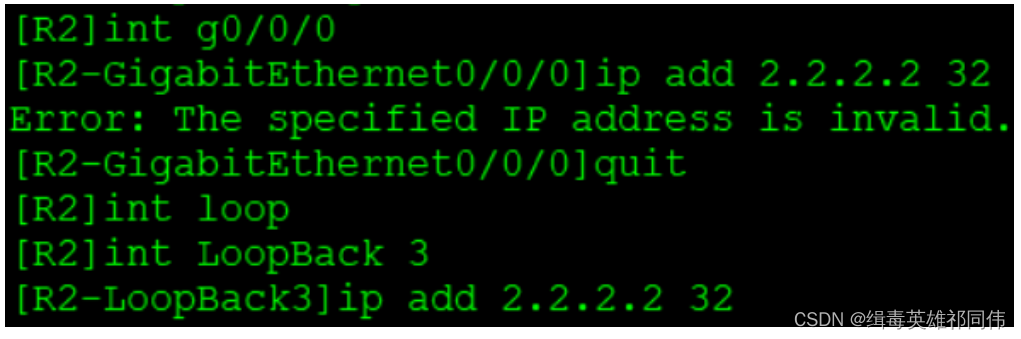

（4）环回口：

R2]interface LoopBack ?

<0-1023> LoopBack interface number

[R2]interface LoopBack 0

[R2-LoopBack0]ip address 192.168.1.1 24

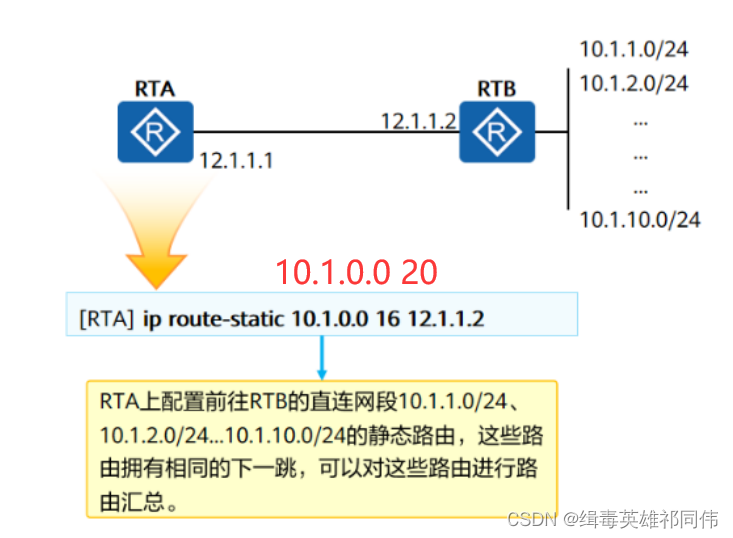

（5）路由汇总：（取相同，去不同） 一组具有相同前缀的路由汇聚成一条路由，从而达到减小路由表规模以及优化设备资源利用率的目的





ip route-static 10.1.1.0 24 12.1.1.2

10.1.0000 0001.0

10.1.0000 0010.0

10.1.0000 0011.0

10.1.0000 0100.0

10.1.0000 0101.0

10.1.0000 0110.0

10.1.0000 0111.0

10.1.0000 1000.0

10.1.0000 1001.0

10.1.0000 1010.0

汇总后的网络： 10.1.0.0/20

ip route-static 10.1.0.0 20 12.1.1.2

（6）黑洞路由：空接口（null0）

路由汇总不精确产生环路问题



ip route-static 10.1.0.0 20 12.1.1.2

ip route-static 10.1.0.0 20 null0

目标网段：10.1.30.0/24

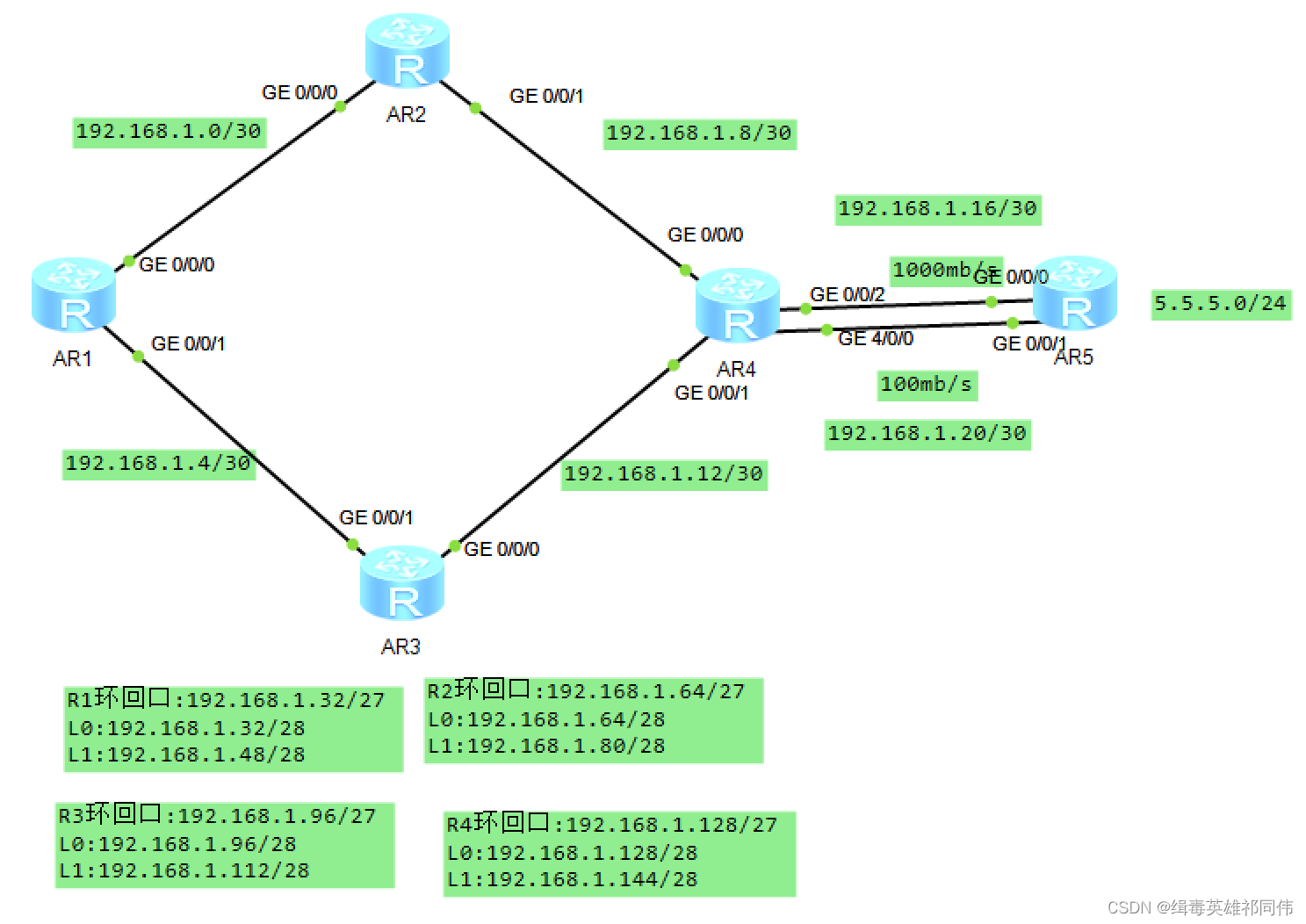

四、实践

静态路由实验

二、实验要求

1.除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分；
2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内；
3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问；
4.全网可达，尽量减少每台路由器路由条目数量，避免环路；
5.R4与R5间，正常1000M链路通信，故障时自动改为100M；

三、步骤

（1）划分网段：

网段基于192.168.1.0/24 需要五个网段

1、192.168.1.0000 0000/27  划分给几个路由器组成的大网段需要六个

192.168.1.0000 0000---192.168.1.0/30

192.168.1.0000 0100---192.168.1.4/30

192.168.1.0000 1000---192.168.1.8/30

192.168.1.0000 1100---192.168.1.12/30

192.168.1.0001 0000---192.168.1.16/30

192.168.1.0001 0100---192.168.1.20/30

(192.168.1.0001 1000---192.168.1.24/30

192.168.1.0001 1100---192.168.1.28)多余的

2、192.168.1.0010 0000/27  R1环回 再划分俩

192.168.1.0010 0000/28

192.168.1.0011 0000/28

3、192.168.1.0100 0000/27  R2环回

192.168.1.0100 0000/28

192.168.1.0101 0000/28

4、192.168.1.0110 0000/27  R3环回

192.168.1.0110 0000/28

192.168.1.0111 0000/28

5、192.168.1.1000 0000/27  R4环回

192.168.1.1000 0000/28

192.168.1.1001 0000/28

（6、192.168.1.1010 0000/27

7、192.168.1.1100 0000/27

8、192.168.1.1110 0000/27）多余的

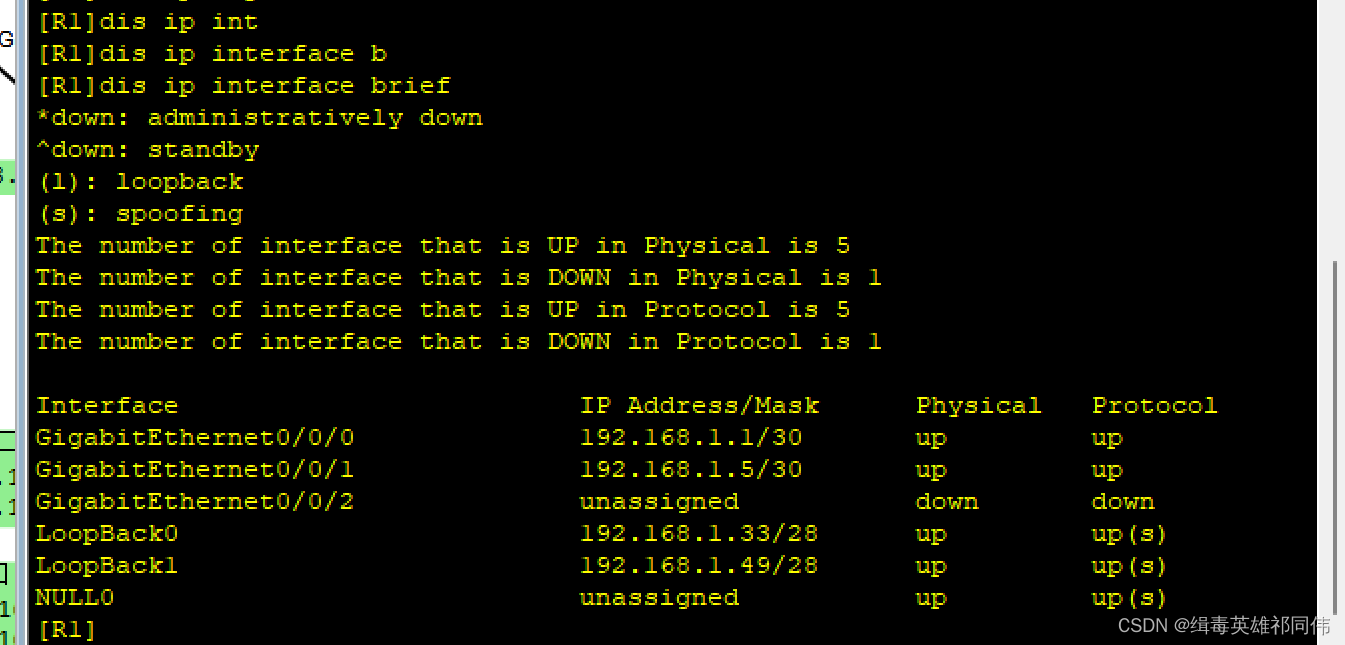

1. 分配ip地址

[R1]：int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 30

[R1-GigabitEthernet0/0/0]quit

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1]ip add 192.168.1 30

[R1-GigabitEthernet0/0/1]quit

[R1]int LoopBack 0

[R1-LoopBack0]ip add 192.168.1.33 28

[R1-LoopBack0]quit

[R1]int LoopBack 1

[R1-LoopBack1]ip add 192.168.1.49 28

<R1>save

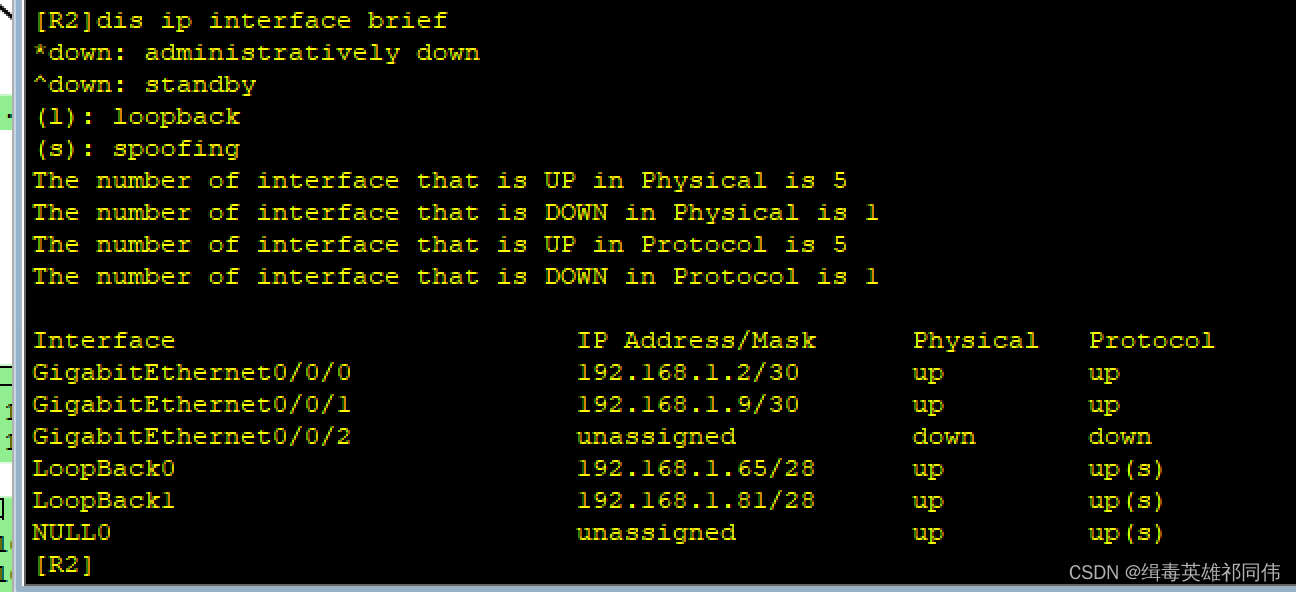

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 192.168.1.2 30

[R2-GigabitEthernet0/0/0]quit

[R2]int g0/0/1

[R2-GigabitEthernet0/0/1]ip add 192.168.1.9 30

[R2-GigabitEthernet0/0/1]quit

[R2]int loopback 0

[R2-LoopBack0]ip add 192.168.1.65 28

[R2-LoopBack0]quit

[R2]int loopback 1

[R2-LoopBack1]ip add 192.168.1.81 28

<R2>save



[R3]int g0/0/1

[R3-GigabitEthernet0/0/1]ip add 192.168.1.6 30

[R3-GigabitEthernet0/0/1]quit

[R3]int g0/0/0

[R3-GigabitEthernet0/0/0]ip add 192.168.1.13 30

[R3-GigabitEthernet0/0/0]quit

[R3]int loopback 0

[R3-LoopBack0]ip add 192.168.1.97 28

[R3-LoopBack0]quit

[R3]int loopback 1

[R3-LoopBack1]ip add 192.168.1.113 28

<R3>save



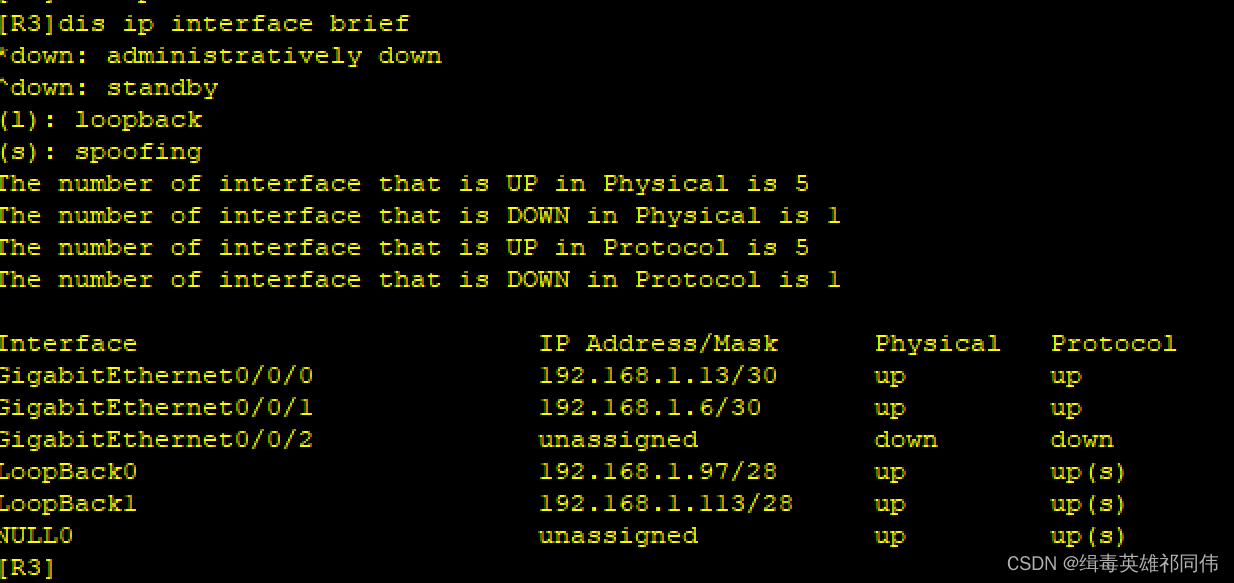

[R4]int g0/0/0

[R4-GigabitEthernet0/0/0]ip add 192.168.1.10 30

[R4-GigabitEthernet0/0/0]quit

[R4]int g0/0/1

[R4-GigabitEthernet0/0/1]ip add 192.168.1.14 30

[R4-GigabitEthernet0/0/1]quit

[R4]int g0/0/2

[R4-GigabitEthernet0/0/2]ip add 192.168.1.17 30

[R4-GigabitEthernet0/0/2]quit

[R4]int g4/0/0

[R4-GigabitEthernet4/0/0]ip add 192.168.1.21 30

[R4]quit

[R4]int loopback 0

[R4-LoopBack0]ip add 192.168.1.129 28

[R4-LoopBack0]quit

[R4]int loopback 1

[R4-LoopBack1]ip add 192.168.1.145 28

<R4>save

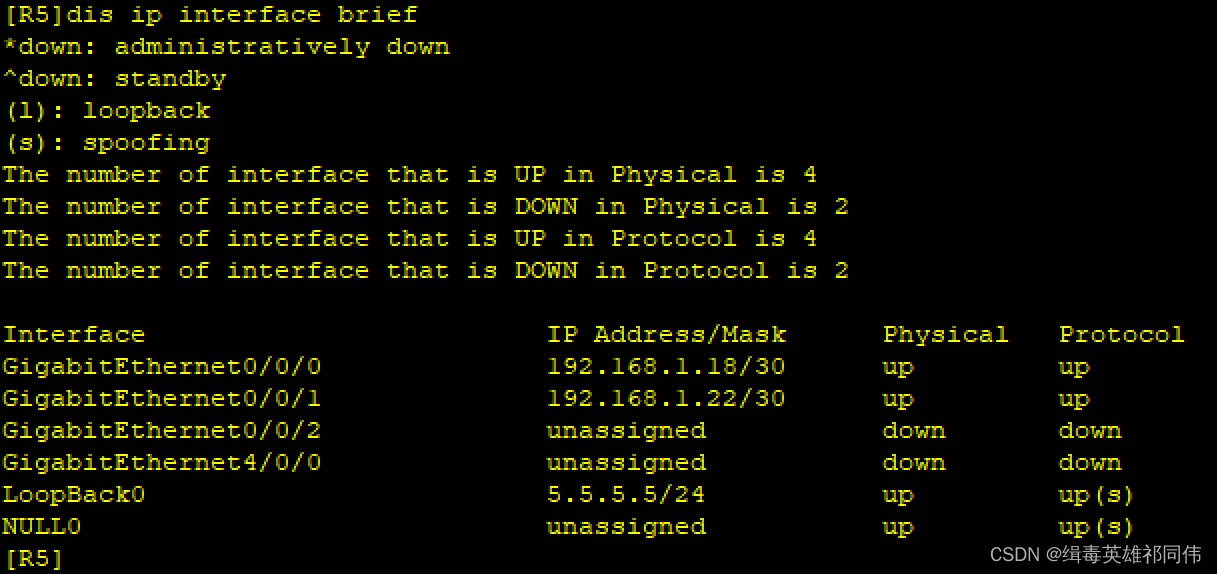

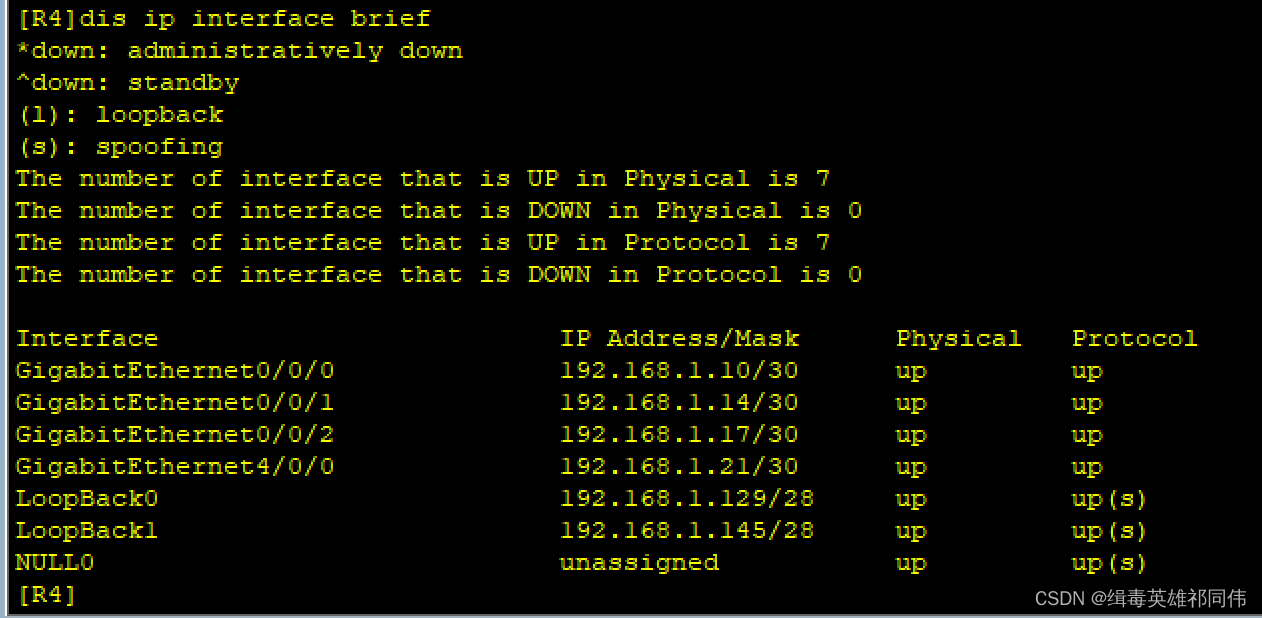

[R5]int g0/0/0

[R5-GigabitEthernet0/0/0]ip add 192.168.1.18 30

[R5-GigabitEthernet0/0/0]quit

[R5]int g0/0/1

[R5-GigabitEthernet0/0/1]ip add 192.168.1.22 30

[R5-GigabitEthernet0/0/1]quit

[R5]int loopback 0

[R5-LoopBack0]ip add 5.5.5.5 24

[R5-LoopBack0]quit

[R5]quit

<R5>save



编写除了5.5.5.0/24之外，到达其他网段的静态路由

1. 给R1配静态路由

[R1]ip route-static 192.168.1.64 27 192.168.1.2

[R1]ip route-static 192.168.1.8 30 192.168.1.2

[R1]ip route-static 192.168.1.128 27 192.168.1.2

[R1]ip route-static 192.168.1.128 27 192.168.1.6

[R1]ip route-static 192.168.1.16 30 192.168.1.2

[R1]ip route-static 192.168.1.16 30 192.168.1.6

[R1]ip route-static 192.168.1.20 30 192.168.1.2

[R1]ip route-static 192.168.1.20 30 192.168.1.6

[R1]ip route-static 192.168.1.12 30 192.168.1.6

[R1]ip route-static 192.168.1.96 27 192.168.1.6

给R2配

[R2]ip route-static 192.168.1.128 27 192.168.1.10

[R2]ip route-static 192.168.1.16 30 192.168.1.10

[R2]ip route-static 192.168.1.20 30 192.168.1.10

[R2]ip route-static 192.168.1.12 30 192.168.1.10

[R2]ip route-static 192.168.1.96 27 192.168.1.10

[R2]ip route-static 192.168.1.96 27 192.168.1.1

[R2]ip route-static 192.168.1.4 30 192.168.1.1

[R2]ip route-static 192.168.1.32 27 192.168.1.1

给R3配

[R3]ip route-static 192.168.1.32 27 192.168.1.5

[R3]ip route-static 192.168.1.0 30 192.168.1.5

[R3]ip route-static 192.168.1.64 27 192.168.1.5

[R3]ip route-static 192.168.1.64 27 192.168.1.14

[R3]ip route-static 192.168.1.8 30 192.168.1.14

[R3]ip route-static 192.168.1.128 27 192.168.1.14

[R3]ip route-static 192.168.1.16 30 192.168.1.14

[R3]ip route-static 192.168.1.20 30 192.168.1.14

给R4配

[R4]ip route-static 192.168.1.96 27 192.168.1.13

[R4]ip route-static 192.168.1.4 30 192.168.1.13

[R4]ip route-static 192.168.1.32 27 192.168.1.13

[R4]ip route-static 192.168.1.32 27 192.168.1.9

[R4]ip route-static 192.168.1.0 30 192.168.1.9

[R4]ip route-static 192.168.1.64 27 192.168.1.9

给R5配

[R5]ip route-static 192.168.1.128 27 192.168.1.17

[R5]ip route-static 192.168.1.12 30 192.168.1.17

[R5]ip route-static 192.168.1.96 27 192.168.1.17

[R5]ip route-static 192.168.1.4 30 192.168.1.17

[R5]ip route-static 192.168.1.32 27 192.168.1.17

[R5]ip route-static 192.168.1.0 30 192.168.1.17

[R5]ip route-static 192.168.1.64 27 192.168.1.17

[R5]ip route-static 192.168.1.8 30 192.168.1.17

配置缺省路由

[R1]ip route-static 0.0.0.0 0 192.168.1.2

[R1]ip route-static 0.0.0.0 0 192.168.1.6

[R2]ip route-static 0.0.0.0 0 192.168.1.10

[R3]ip route-static 0.0.0.0 0 192.168.1.14

[R4]ip route-static 0.0.0.0 0 192.168.1.18

[R4]ip route-static 0.0.0.0 0 192.168.1.22

实现5.5.5.0/24互通以及测试

Ping 5.5.5.5

防环，做黑洞路由配置

[R1]ip route-static 192.168.1.32.27 null0

[R2]ip route-static 192.168.1.64 27 null0

[R3]ip route-static 192.168.1.96 27 null0

[R4]ip route-static 192.168.1.128 27 null0

更改路由器优先级

[R4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61

[R5]ip route-static 192.168.1.128 27 192.168.1.21 preference 61

[R5]ip route-static 192.168.1.12 30 192.168.1.21 preference 61

[R5]ip route-static 192.168.1.196 27 192.168.1.21 preference 61

[R5]ip route-static 192.168.1.4 30 192.168.1.21 preference 61

[R5]ip route-static 192.168.1.32 27 192.168.1.21 preference 61

[R5]ip route-static 192.168.1.0 30 192.168.1.21 preference 61

[R5]ip route-static 192.168.1.64 27 192.168.1.21 preference 61

[R5]ip route-static 192.168.1.8 30 192.168.1.21 preference 61

测试

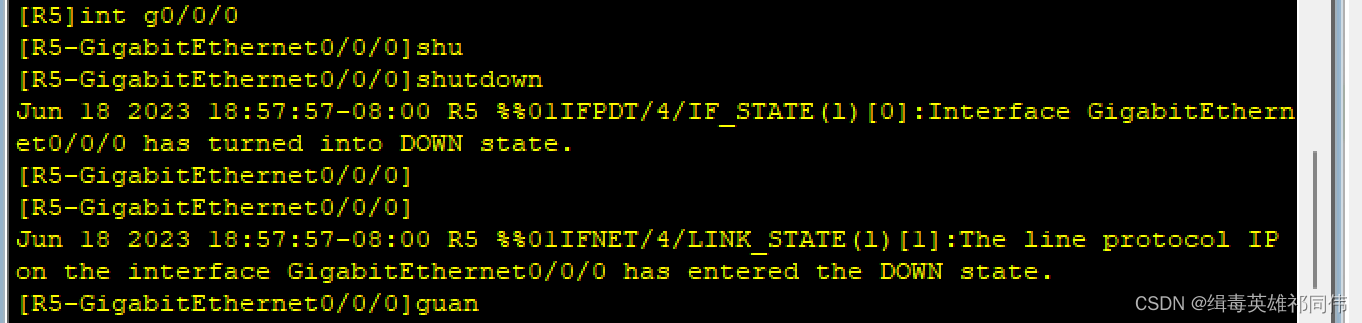

[R5]int g0/0/0

[R5-GigabitEthernet0/0/0]shutdown

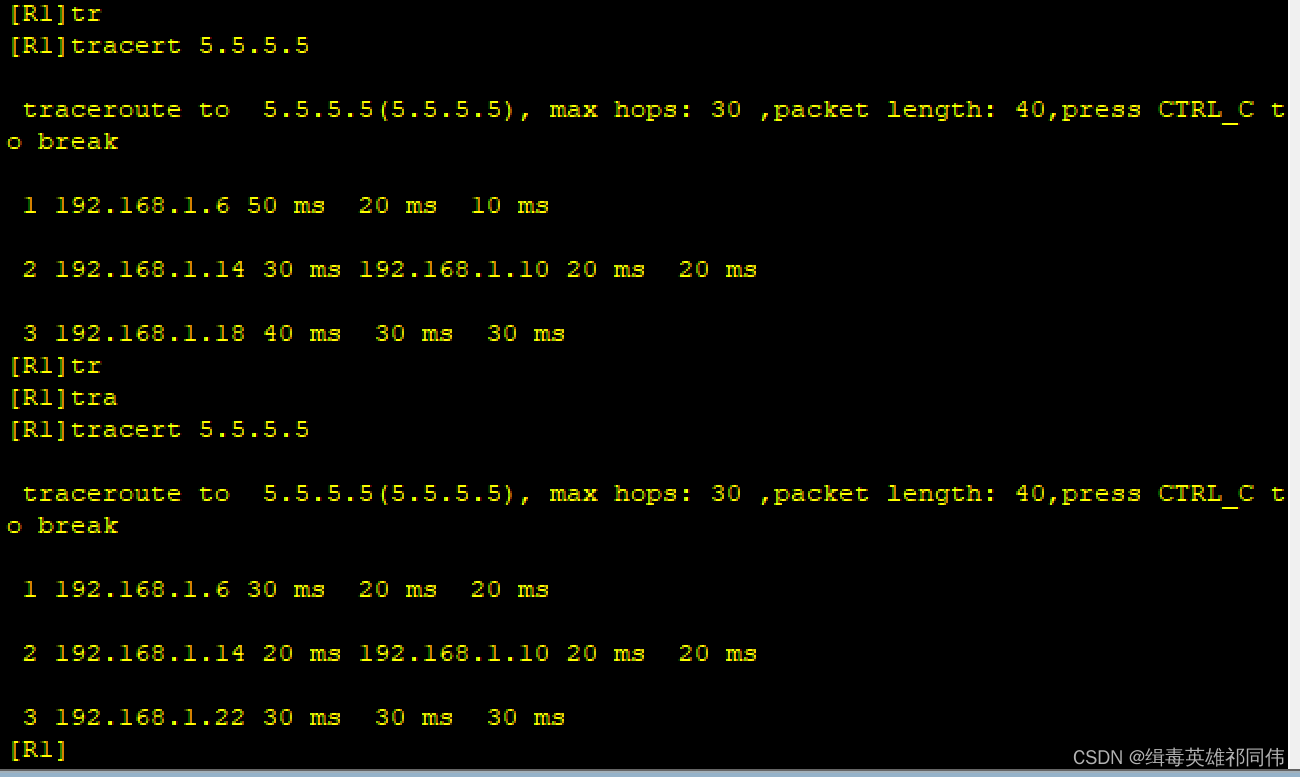

[R1]tracert  5.5.5.5
