我们的框架的基础架构中，首先要有Object类，它代表的是一个个物体，可以平移，旋转，缩放；用它派生出Mesh类（可以把Mesh视为Object的外观），Mesh有Geometry和Matreial两个属性：Geometry代表了它的几何形状（如正方体，球体，猴子头），存储着该Object的顶点数据（VAO）；Material决定它如何被渲染出来（像木头，还是钢铁，还是玻璃），可以用Material派生出很多不同类型的Material，比如写实的Material或是卡通的Material，选择不同的Material就可以决定该Mesh的渲染风格。

场景中可能有成千上万个Mesh，而每一帧我们都需要把这些Mesh都渲染出来，我们需要一个渲染列表来存放这些Mesh以便后续渲染操作。所以，我们要定义一个渲染器（Renderer）。

渲染器中需要哪些东西才能渲染出我们想要的画面呢？首先，我们要定义一个渲染列表，里面存放着我们需要在这一帧内要渲染的所有Mesh，然后对于每一个Mesh，我们需要它所在的世界坐标，由Mesh继承的Object提供的模型矩阵而获取；Mesh是什么形状呢？由其Geometry属性提供（VAO）；Mesh被如何渲染？由其的Material属性决定（检查材质类型，决定使用的Shader，根据使用的Shader更新顶点着色器和片元着色器中的Uniform变量（常见的Uniform变量有MVP矩阵，光源方向等）。有了以上所有信息，我们就可以通过renderer把我们定义的场景渲染到场景中了,而且管理起来十分方便！

事不宜迟，我们来写自己的Object类。如上文所说，我们需要给Object定义平移，旋转，缩放。所以首先object需要自己当前的位置、旋转和缩放状态。

protected:
	glm::vec3 mPosition{ 0.0f };

	//unity旋转标准：pitch yaw roll
	float mAngleX{ 0.0f };
	float mAngleY{ 0.0f };
	float mAngleZ{ 0.0f };

	glm::vec3 mScale{ 1.0f };

而控制Object如何在世界坐标系中改变位置的操作，我们要把这一系列变换做成模型矩阵，在Unity中，旋转顺序是物体先绕自身x轴旋转，再绕自身y轴旋转，最后绕自身z轴旋转，而变换顺序是先缩放，再旋转，最后平移：

public:
	Object();
	~Object();

	void setPosition(glm::vec3 pos);

	//增量旋转
	void rotateX(float angle);
	void rotateY(float angle);
	void rotateZ(float angle);

	//设置旋转角度
	void setAngleX(float angle);
	void setAngleY(float angle);
	void setAngleZ(float angle);

	void setScale(glm::vec3 scale);

	glm::vec3 getPosition()const { return mPosition; }

	glm::mat4 getModelMatrix()const;

Object很重要的一点是有父子关系，子物体以父物体的模型坐标为世界坐标，所以子物体如何移动是在父物体的基础之上移动的，其模型矩阵要在最左边乘以父物体的模型矩阵。

综上所述，我们的Object.h最基础的样子便是：

#pragma once
#include "core.h"


class Object {
public:
	Object();
	~Object();

	void setPosition(glm::vec3 pos);

	//增量旋转
	void rotateX(float angle);
	void rotateY(float angle);
	void rotateZ(float angle);

	//设置旋转角度
	void setAngleX(float angle);
	void setAngleY(float angle);
	void setAngleZ(float angle);

	void setScale(glm::vec3 scale);

	glm::vec3 getPosition()const { return mPosition; }

	glm::mat4 getModelMatrix()const;

	//父子关系
	void addChild(Object* obj);
	std::vector<Object*>  getChildren();
	Object* getParent();


protected:
	glm::vec3 mPosition{ 0.0f };

	//unity旋转标准：pitch yaw roll
	float mAngleX{ 0.0f };
	float mAngleY{ 0.0f };
	float mAngleZ{ 0.0f };

	glm::vec3 mScale{ 1.0f };

	//父子关系
	std::vector<Object*>	mChildren{};
	Object*					mParent{ nullptr };

};

注意，我们从core.h中获得以下库的引用，#pragma once可以防止头文件被重复包含：

#pragma once

//注意：glad头文件必须在glfw引用之前引用
#include <glad/glad.h>
#include <GLFW/glfw3.h>

//GLM
#include <glm/glm.hpp>
#include <glm/gtc/matrix_transform.hpp>
#include <glm/gtc/type_ptr.hpp>

#define GLM_ENABLE_EXPERIMENTAL
#include <glm/gtx/string_cast.hpp>

#include <glm/gtx/matrix_decompose.hpp>
#include <glm/gtx/euler_angles.hpp>
#include <glm/gtx/quaternion.hpp>



#include <vector>
#include <map>
#include <iostream>

在Object.cpp中，我们要获取当前物体的模型矩阵（考虑父子关系），并且能够获取自身的父物体与子物体，逻辑很简单：

#include "object.h"

Object::Object() {
	mType = ObjectType::Object;
}

Object::~Object() {

}

void Object::setPosition(glm::vec3 pos) {
	mPosition = pos;
}

//增量旋转
void Object::rotateX(float angle) {
	mAngleX += angle;
}

void Object::rotateY(float angle) {
	mAngleY += angle;
}

void Object::rotateZ(float angle) {
	mAngleZ += angle;
}

void Object::setAngleX(float angle) {
	mAngleX = angle;
}

void Object::setAngleY(float angle) {
	mAngleY = angle;
}

void Object::setAngleZ(float angle) {
	mAngleZ = angle;
}

void Object::setScale(glm::vec3 scale) {
	mScale = scale;
}



glm::mat4 Object::getModelMatrix()const {
	//首先获取父亲的变换矩阵
	glm::mat4 parentMatrix{ 1.0f };
	if (mParent != nullptr) {
		parentMatrix = mParent->getModelMatrix();
	}


	//unity：缩放 旋转 平移
	glm::mat4 transform{ 1.0f };

	transform = glm::scale(transform, mScale);

	//unity旋转标准：pitch yaw roll
	transform = glm::rotate(transform, glm::radians(mAngleX), glm::vec3(1.0f, 0.0f, 0.0f));
	transform = glm::rotate(transform, glm::radians(mAngleY), glm::vec3(0.0f, 1.0f, 0.0f));
	transform = glm::rotate(transform, glm::radians(mAngleZ), glm::vec3(0.0f, 0.0f, 1.0f));

	transform = parentMatrix * glm::translate(glm::mat4(1.0f),mPosition) * transform;

	return transform;
}


void Object::addChild(Object* obj) {
	//1 检查是否曾经加入过这个孩子--返回迭代器
	auto iter = std::find(mChildren.begin(), mChildren.end(), obj);
	if (iter != mChildren.end()) {
		std::cerr << "Duplicated Child added" << std::endl;
		return;
	}

	//2 加入孩子
	mChildren.push_back(obj);

	//3 告诉新加入的孩子他的爸爸是谁
	obj->mParent = this;
}

std::vector<Object*>  Object::getChildren() {
	return mChildren;
}

Object* Object::getParent() {
	return mParent;
}

我们已经知道，Object要派生出一个Mesh类，Mesh就是物体的外观，它有Geometry（几何形状）和Material（材质）两个属性，所以我们先把Geometry与Material写出来：

对于Geometry，我们要提供物体模型的顶点数据，对于每一个顶点，它都有自己的位置，法线，uv（贴图时用），索引序号（EBO存储的是 顶点数组的索引，用于告诉 OpenGL 如何重用顶点，从而避免重复存储数据，提高渲染效率）等属性。而且在创建一些基础物体（比如立方体，球体）时，我们要在Geometry类的相关函数内部利用OpenGL状态机，创建VBO，VAO，EBO等对象去完成，这样我们在Main函数中创建物体时只需要简单地执行一遍CreateBox（Int size）函数即可；

对于Material，它要派生出很多不同类型的material，我们这里先简单地写一个经典的PhongMaterial，它继承于Material基类。phong光照模型我们需要考虑的是漫反射，镜面反射和环境光，漫反射可以代表物体自身的颜色，也就是物体上的贴图（或者定义顶点颜色插值计算片元颜色）；镜面反射由反射强度（Intensity）和反射光斑大小（Shiness）决定，而Intensity一般由光源决定，所以我们的PhongMaterial中只需要保存Shiness属性即可；环境光也用物体贴图表示即可。

有了Geometry和Material类之后，我们可以创建Mesh类了，Mesh中的两个属性便是Geometry和Material。

我们知道，Phong模型需要光照，场景中也得有光源，不然到处都是黑漆漆的一片。而光源很简单，我们这里简单说说。目前我们只需要两种光源：平行光和环境光。我们创建一个Light基类，它的属性有颜色mColor，反射光强度mSpecularIntensity。然后创建DirectionalLight类继承于Light。平行光的属性只需要一个方向即可，不需要位置。之后创建AmbientLight类继承于Light，它更简单，它只需要颜色属性，而父类中已经存在颜色了。

有了Mesh类，但是我们还无法把它们渲染到屏幕上面。我们需要一个Renderer，通过Renderer,我们创建的Mesh就可以与我们写的Shader关联起来，把它的属性送入Shader中从而创建出各种奇妙的效果。

我们创建一个Renderer类，其中最为核心的函数就是render()函数，我们把需要渲染的Mesh列表传入该函数，由该函数负责把它们一个个渲染出来。我们要渲染事物，需要传入哪些参数呢？首先毫无疑问，要传入mesh列表。我们要看到我们渲染的物体，必须得有摄像机；场景要有光源，我们也将其传入：

void render(
	const std::vector<Mesh*>& meshes,
	Camera* camera,
	DirectionalLight* dirLight,
	AmbientLight* ambLight
);

在渲染器类中，我们需要把已经写好的Shader都赋给不同类的Material。比如，我们已经写好了PhongMaterial，那么我们就需要在渲染器中定义属性Shader* phongMaterial，把我们写好的着色器程序传入其中。这些我们在Renderer类的构造函数中完成：

Renderer::Renderer() {
	mPhongShader = new Shader("assets/shaders/phong.vert", "assets/shaders/phong.frag");
}

写一个PickShader函数来选择不同类型的Material，目前我们只有PhongMaterial：

Shader* Renderer::pickShader(MaterialType type) {
	Shader* result = nullptr;

	switch (type) {
	case MaterialType::PhongMaterial:
		result = mPhongShader;
		break;
	default:
		std::cout << "Unknown material type to pick shader" << std::endl;
		break;
	}

	return result;
}

接下来就是具体实现Renderer函数，遍历绘制每一个传入的Mesh了。首先，我们要设置当前帧绘制的时候，opengl的必要状态机参数；接着再清理画布；然后遍历mesh进行绘制：我们取出当前mesh的Geometry与Material属性，通过Material能够得知该Mesh使用的哪个Shader；将该Shader需要的所有参数传入着色器之后，根据Geometry获取顶点数据，绘制出该面片即可。代码如下：

void Renderer::render(
	const std::vector<Mesh*>& meshes,
	Camera* camera,
	DirectionalLight* dirLight,
	AmbientLight* ambLight
) {
	//1 设置当前帧绘制的时候，opengl的必要状态机参数
	glEnable(GL_DEPTH_TEST);
	glDepthFunc(GL_LESS);

	//2 清理画布
	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

	//3 遍历mesh进行绘制
	for (int i = 0; i < meshes.size(); i++) {
		auto mesh = meshes[i];
		auto geometry = mesh->mGeometry;
		auto material = mesh->mMaterial;

		//1 决定使用哪个Shader
		Shader* shader = pickShader(material->mType);

		//2 更新shader的uniform
		shader->begin();

		switch (material->mType) {
		case MaterialType::PhongMaterial: {
			PhongMaterial* phongMat = (PhongMaterial*)material;
			//diffuse贴图
			//将纹理采样器与纹理单元进行挂钩
			shader->setInt("sampler", 0);

			//将纹理与纹理单元进行挂钩
			phongMat->mDiffuse->bind();

			//mvp
			shader->setMatrix4x4("modelMatrix", mesh->getModelMatrix());
			shader->setMatrix4x4("viewMatrix", camera->getViewMatrix());
			shader->setMatrix4x4("projectionMatrix", camera->getProjectionMatrix());

			auto normalMatrix = glm::mat3(glm::transpose(glm::inverse(mesh->getModelMatrix())));
			shader->setMatrix3x3("normalMatrix", normalMatrix);

			//光源参数的uniform更新
			shader->setVector3("lightDirection", dirLight->mDirection);
			shader->setVector3("lightColor", dirLight->mColor);
			shader->setFloat("specularIntensity", dirLight->mSpecularIntensity);

			shader->setFloat("shiness", phongMat->mShiness);

			shader->setVector3("ambientColor", ambLight->mColor);

			//相机信息更新
			shader->setVector3("cameraPosition", camera->mPosition);

		}
			break;
		default:
			continue;
		}

		//3 绑定vao
		glBindVertexArray(geometry->getVao());

		//4 执行绘制命令
		glDrawElements(GL_TRIANGLES, geometry->getIndicesCount(), GL_UNSIGNED_INT, 0);
	}
}

经过上序所有步骤之后，我们在main函数中要绘制一个带贴图的立方体的代码如下：

//首先要定义传入的Mesh列表:
std::vector<Mesh*> meshes{};

DirectionalLight* dirLight = nullptr;
AmbientLight* ambLight = nullptr;

Camera* camera = nullptr;
CameraControl* cameraControl = nullptr;

//定义传入的摄像机
void prepareCamera() {
	float size = 10.0f
	camera = new PerspectiveCamera(
		60.0f,
		(float)app->getWidth() / (float)app->getHeight(),
		0.1f,
		1000.0f
	);

	cameraControl = new GameCameraControl();
	cameraControl->setCamera(camera);
	cameraControl->setSensitivity(0.4f);
}
//----------准备要绘制的图形--------
void prepare() {
	renderer = new Renderer();

	auto geometry = Geometry::createBox(1.5f);

	auto material = new PhongMaterial();
	material->mShiness = 32.0f;
	material->mDiffuse = new Texture("assets/textures/foxgirl.jpg", 0);

	//3 生成mesh
	auto mesh = new Mesh(geometry, material);


	meshes.push_back(mesh);

	dirLight = new DirectionalLight();
	ambLight = new AmbientLight();
	ambLight->mColor = glm::vec3(0.1f);
}

int main() {
	if (!app->init(1600, 1200)) {
		return -1;
	}

	//设置opengl视口以及清理颜色
	GL_CALL(glViewport(0, 0, 1600, 1200));
	GL_CALL(glClearColor(0.2f, 0.3f, 0.3f, 1.0f));

	prepareCamera();
	prepare();

	while (app->update()) {
        cameraControl->update();
        //在渲染器中传入需要的事物来绘制----------------
		renderer->render(meshes, camera, dirLight, ambLight);
	}

	app->destroy();

	return 0;
}

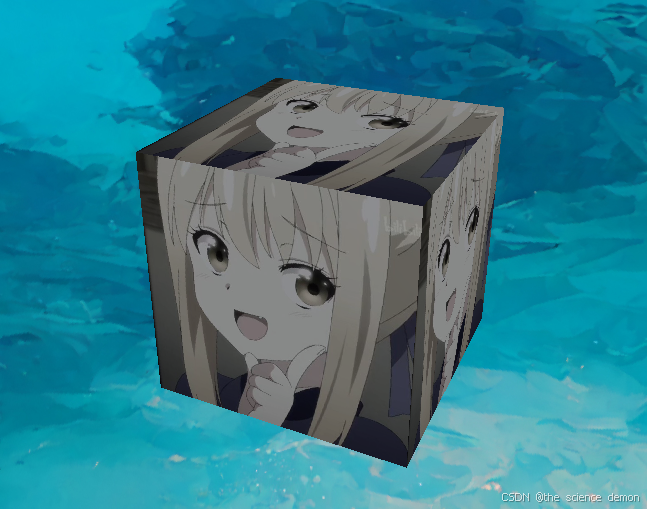

我们可以看到，短短几行代码就可以绘制出一个带贴图的立方体。很多繁琐复杂的步骤已经被我们封装起来了，而且凭借渲染器Renderer，我们在管理要绘制的面片时会更加方便高效直观！
