stm32F103的LED亮灭(寄存器地址版)

文章目录

一、stm32f103c8t6最小核心板

一）寄存器

寄存器是中央处理器内的组成部分。寄存器是有限存贮容量的高速存贮部件，它们可用来暂存指令、数据和地址。
简单来说，寄存器就是存放东西的东西。寄存器存放的是指令、数据或地址。
存放数据的寄存器是最好理解的，如果你需要读取一个数据，直接到这个寄存器所在的地方来问问他，数据是多少就行了。问寄存器这个动作，叫做访问寄存器。不同的数据会存放在不同的寄存器，例如引脚PA2与PB8的高低电平数据（1或0）肯定放在不同的寄存器里，那么怎么区分不同的寄存器呢？通过地址，不同的寄存器有不同的地址，就像老张行李寄存处在101号店铺，老王行李寄存处在258号店铺。
指令、地址寄存器与数据寄存器类似，里边存放的都是0和1，毕竟单片机也只认识机器码，机器码都是0或1，只是特别的规定下，数据寄存器里面存放的0和1表示数据，指令寄存器里存放的表示指令。

二）寄存器的映射

在存储器 Block2 这块区域，设计的是片上外设，它们以四个字节为一个单元，共 32bit，每一个单元对应不同的功能，当我们控制这些单元时就可以驱动外设工作。我们可以找到每个单元的起始地址，然后通过 C 语言指针的操作方式来访问这些单元，如果每次都是通过这种地址的方式来访问，不仅不好记忆还容易出错，这时我们可以根据每个单元功能的不同，以功能为名给这个内存单元取一个别名，这个别名就是我们经常说的寄存器，这个给已经分配好地址的有特定功能的内存单元取别名的过程就叫寄存器映射。

二、Keil开发stm32的环境

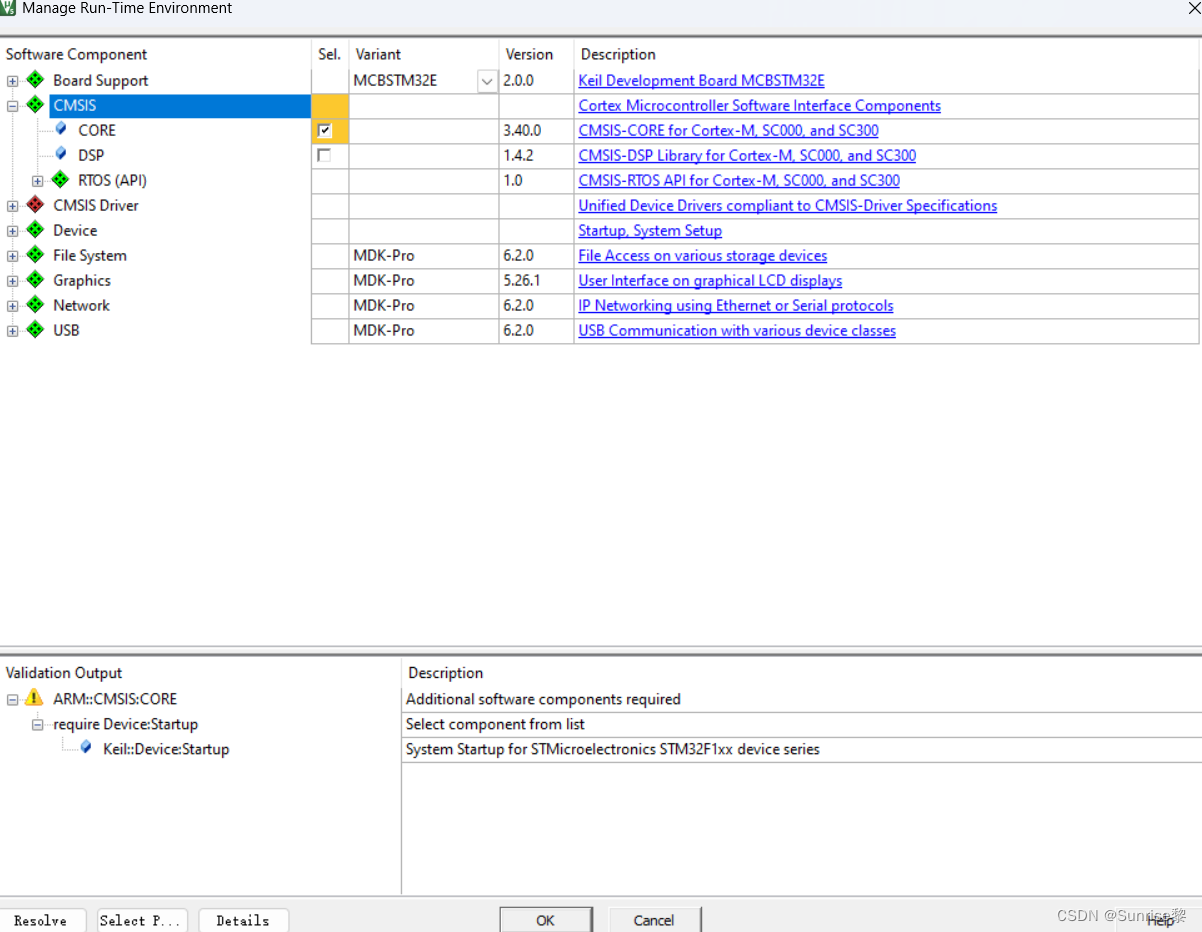

创建一个工程文件，选择CMSIS中的CORE

在这里插入图片描述

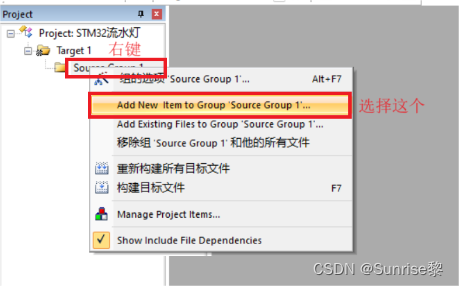

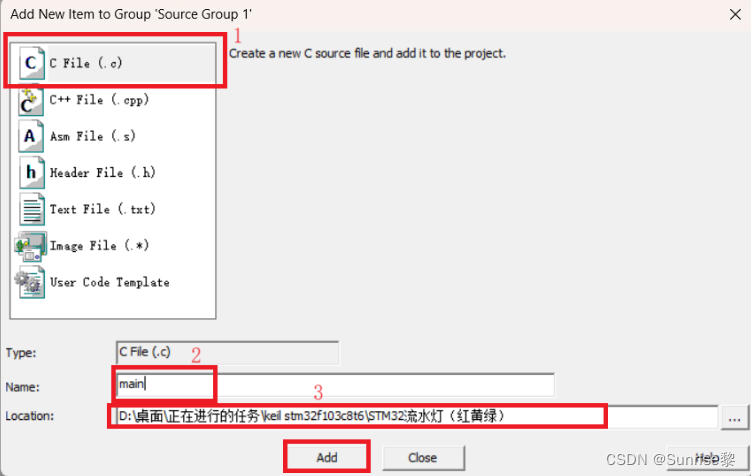

创建一个.c文件
在这里插入图片描述

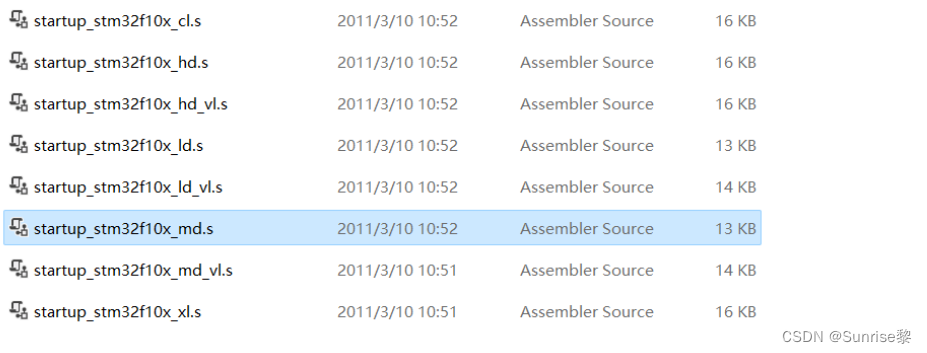

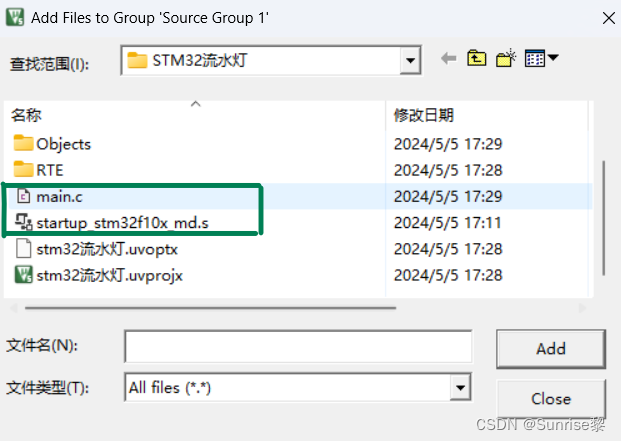

在文件夹中加入启动程序

在这里插入图片描述

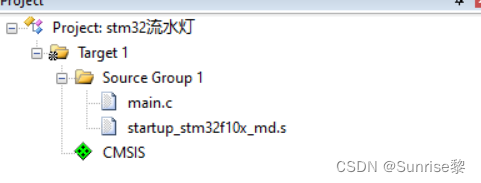

设置完成

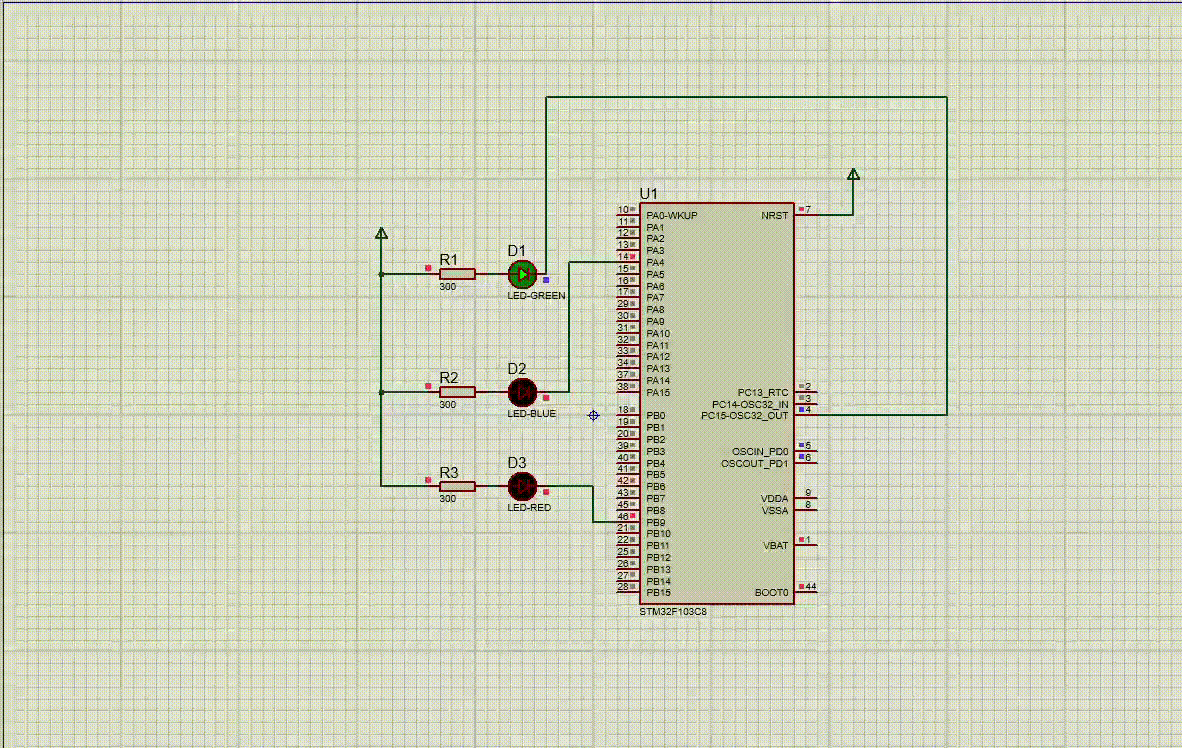

三、LED灯周期性亮灭

一）GPIO引脚

1、打开GPIO口的时钟

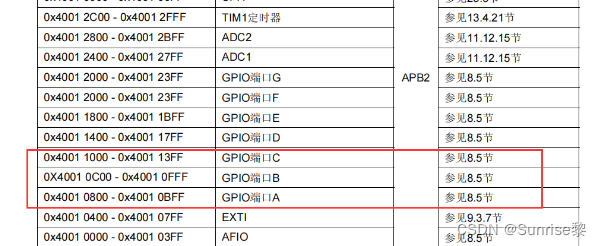

GPIO地址：

在这里插入图片描述

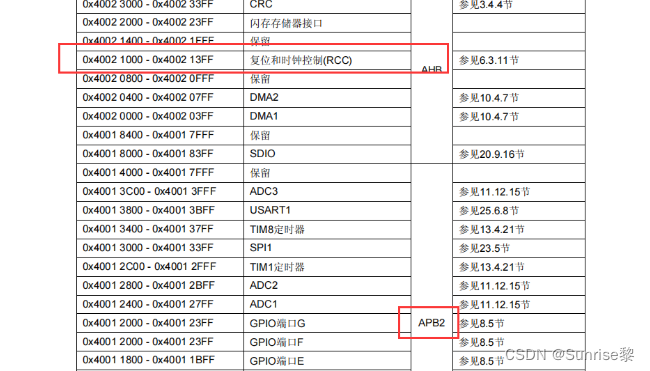

时钟地址：

在这里插入图片描述

代码实现：

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

// 打开时钟
RCC_APB2ENR |= (1<<3);  // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4);  // 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2);  // 打开 GPIOA 时钟

2、初始化GPIO

GPIO的八种模式：

输入浮空
输入上拉
输入下拉
模拟输入
开漏输出
推挽式输出
推挽式复用功能
开漏复用功能

代码实现：

#define GPIOA_CRL (*(unsigned int *)0x40010800)

#define GPIOB_CRH (*(unsigned int *)0x40010C04)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)

// 最后四位变为0001
GPIOA_CRL |= (1<<0);  // 最后一位变1
GPIOA_CRL &= ~(0xE<<0);  // 倒数2、3、4位变0

GPIOB_CRH&= 0xffffff0f;
	GPIOB_CRH|=0x00000020;

	GPIOC_CRH &= 0x0fffffff;
	GPIOC_CRH|=0x30000000;

	GPIOA_CRL &= 0xfff0ffff;
	GPIOA_CRL|=0x00010000;

3、设置高电平

代码实现：

#define GPIOA_ODR (*(unsigned int *)0x4001080C)

#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)

GPIOB_ODR &= ~(1<<9);
GPIOC_ODR &= ~(1<<15);
GPIOA_ODR &= ~(1<<4);

GPIOB_ODR &= ~(1<<0);  // 最后一位变0

二）程序代码


#define GPIOB_BASE 0x40010C00
#define GPIOC_BASE 0x40011000
#define GPIOA_BASE 0x40010800

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

#define GPIOB_CRH (*(unsigned int *)0x40010C04)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)

#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)



void SystemInit(void);
void Delay_ms(volatile  unsigned  int);
void A_LED_LIGHT(void);
void B_LED_LIGHT(void);
void C_LED_LIGHT(void);
void Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i;
     while(t--)
         for (i=0;i<800;i++);
}

void A_LED_LIGHT(){
	GPIOA_ODR=0x0<<4;		//PA4低电平
	GPIOB_ODR=0x1<<9;		//PB9高电平
	GPIOC_ODR=0x1<<15;		//PC15高电平
}
void B_LED_LIGHT(){
	GPIOA_ODR=0x1<<4;		//PA4高电平
	GPIOB_ODR=0x0<<9;		//PB9低电平
	GPIOC_ODR=0x1<<15;		//PC15高电平
}
void C_LED_LIGHT(){
	GPIOA_ODR=0x1<<4;		//PA4高电平
	GPIOB_ODR=0x1<<9;		//PB9高电平
	GPIOC_ODR=0x0<<15;		//PC15低电平
}

int main(){
	int j=100;
	// 开启时钟
	RCC_APB2ENR |= (1<<3); // 开启 GPIOB 时钟
	RCC_APB2ENR |= (1<<4); // 开启 GPIOC 时钟
	RCC_APB2ENR |= (1<<2); // 开启 GPIOA 时钟


	// 设置 GPIO 为推挽输出
	GPIOB_CRH&= 0xffffff0f;	//设置位 清零
	GPIOB_CRH|=0x00000020;  //PB9推挽输出

	GPIOC_CRH &= 0x0fffffff; //设置位 清零
	GPIOC_CRH|=0x30000000;  //PC15推挽输出


	GPIOA_CRL &= 0xfff0ffff; //设置位 清零
	GPIOA_CRL|=0x00010000; //PA4推挽输出

	// 3个LED初始化为不亮（即高点位）
	GPIOB_ODR |= (1<<9);
	GPIOC_ODR |= (1<<15);
	GPIOA_ODR |= (1<<4);

	while(j){

		B_LED_LIGHT();
		Delay_ms(1000000);

		C_LED_LIGHT();
		Delay_ms(1000000);

		A_LED_LIGHT();
		Delay_ms(1000000);
	}

}


void SystemInit(){

}
