无线通信技术的飞速发展对频谱效率和可靠性提出了更高的要求。正交频分复用（OFDM）技术凭借其简单的实现和较高的频谱效率，已被广泛应用于各种无线通信系统。然而，OFDM对载波频率偏移和时间同步误差非常敏感，且存在较大的峰均功率比（PAPR）。作为OFDM的潜在替代方案，滤波器组多载波（FBMC）技术通过引入原型滤波器，能够有效抑制带外泄漏，提高频谱利用率，并对异步干扰具有更强的鲁棒性。因此，对FBMC和OFDM原型滤波器的频率响应进行深入研究，对提升无线通信系统的性能具有重要意义。

本文将围绕FBMC和OFDM原型滤波器的频率响应展开探讨，旨在阐述其设计原理、性能特点以及在无线通信系统中的应用。首先，我们将回顾OFDM系统中的原型滤波器，分析其对系统性能的影响。随后，我们将深入剖析FBMC系统中的原型滤波器设计，重点关注不同的原型滤波器类型及其频率响应特性。最后，我们将比较分析FBMC和OFDM原型滤波器在频谱效率、抗干扰能力以及实现复杂度等方面的优劣，并对未来研究方向进行展望。

一、OFDM系统中的原型滤波器

在传统的OFDM系统中，子载波之间采用正交频分复用，这意味着理想情况下，相邻子载波之间没有相互干扰。然而，由于实际系统中采样频率的有限性和信道环境的影响，子载波之间不可避免地存在干扰，即载波间干扰（ICI）。为了减小ICI的影响，需要在发送端和接收端都使用原型滤波器。

在OFDM系统中，最常用的原型滤波器是矩形窗滤波器。该滤波器在时域上表现为矩形函数，在频域上表现为sinc函数。虽然矩形窗滤波器实现简单，但其频率响应的旁瓣衰减速度较慢，导致带外泄漏严重，影响频谱效率。为了改善OFDM系统的频谱效率，可以采用其他类型的原型滤波器，例如升余弦滤波器、高斯滤波器等。

升余弦滤波器具有良好的频率响应特性，其旁瓣衰减速度快于矩形窗滤波器，能够有效抑制带外泄漏。然而，升余弦滤波器的实现复杂度较高，且时域滚降系数的选择对系统性能影响较大。高斯滤波器在时域和频域都具有良好的特性，能够有效抑制带外泄漏和时间色散。但高斯滤波器的实现复杂度也较高，且需要仔细调整其参数以获得最佳性能。

综上所述，OFDM系统中的原型滤波器设计需要在频谱效率、抗干扰能力和实现复杂度之间进行权衡。选择合适的原型滤波器，可以有效提升OFDM系统的整体性能。

二、FBMC系统中的原型滤波器设计

FBMC系统与OFDM系统的主要区别在于FBMC系统采用了具有良好时频局部化特性的原型滤波器。这种原型滤波器能够在时域和频域上都具有较小的扩展，从而有效抑制带外泄漏和载波间干扰。

FBMC系统中最常用的原型滤波器是Nyquist滤波器，特别是OQAM（Offset Quadrature Amplitude Modulation）FBMC中常用的PHYDYAS滤波器。Nyquist滤波器具有以下特点：在特定的时域间隔上，只有中心位置的抽样值为1，其余位置的抽样值均为0。这种特性保证了子载波之间的正交性，从而避免了载波间干扰。

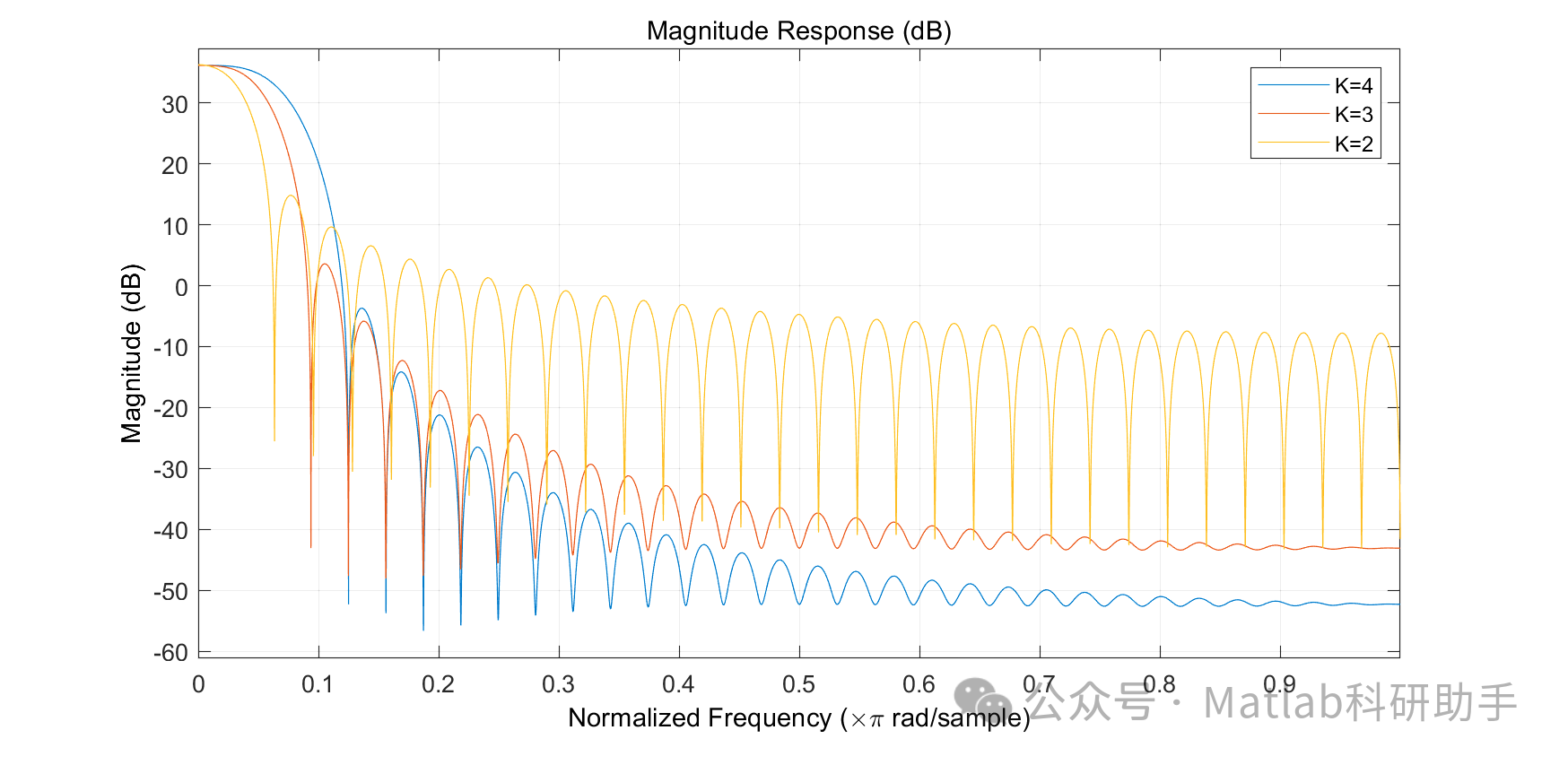

PHYDYAS滤波器是Nyquist滤波器的一种特殊形式，它具有较高的频谱效率和良好的时域局部化特性。PHYDYAS滤波器的设计需要满足特定的频率响应要求，例如满足奈奎斯特准则和具有良好的旁瓣抑制。PHYDYAS滤波器的频率响应通常表现为滚降因子可调的滤波器，通过调整滚降因子可以控制滤波器的频谱宽度和时域扩展。

除了PHYDYAS滤波器，还可以采用其他类型的原型滤波器，例如IOTA（Isola Overlap Transmit Add）滤波器。IOTA滤波器也具有良好的时频局部化特性，并且可以通过调整参数来控制滤波器的频谱形状。IOTA滤波器的设计需要满足特定的自正交性条件，以保证子载波之间的正交性。

FBMC系统的原型滤波器设计需要综合考虑频谱效率、抗干扰能力和实现复杂度等因素。选择合适的原型滤波器，可以充分发挥FBMC技术的优势，提升无线通信系统的性能。

三、FBMC与OFDM原型滤波器频率响应的比较分析

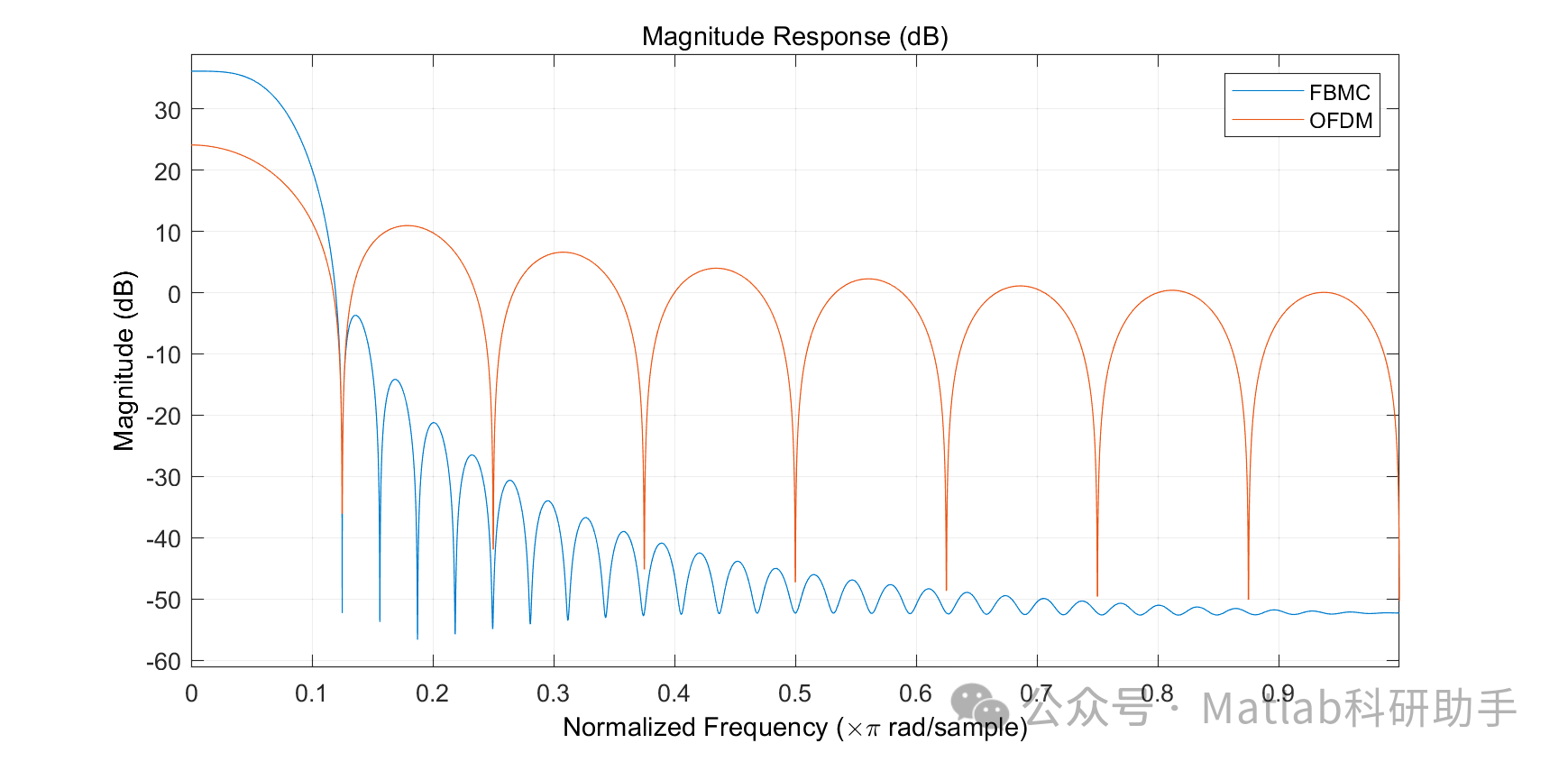

FBMC和OFDM系统原型滤波器的频率响应存在显著差异。OFDM系统常用的矩形窗滤波器具有实现简单的优点，但其频率响应的旁瓣衰减速度较慢，导致带外泄漏严重。而FBMC系统采用的PHYDYAS滤波器和IOTA滤波器等具有良好的时频局部化特性，其频率响应的旁瓣衰减速度更快，能够有效抑制带外泄漏。

由于FBMC系统采用了具有更好旁瓣抑制的原型滤波器，因此FBMC系统具有更高的频谱效率。FBMC系统可以在相邻子载波之间实现更高的频谱利用率，从而提高系统的传输速率。

在抗干扰能力方面，FBMC系统也优于OFDM系统。FBMC系统采用的原型滤波器具有更好的时域局部化特性，能够有效抑制时间色散和多径衰落的影响。此外，FBMC系统对载波频率偏移和时间同步误差的敏感性也低于OFDM系统。

然而，FBMC系统的实现复杂度高于OFDM系统。FBMC系统需要使用更复杂的原型滤波器和调制解调方案，这导致FBMC系统的硬件和软件实现难度较高。

综上所述，FBMC系统在频谱效率和抗干扰能力方面优于OFDM系统，但其实现复杂度也更高。在实际应用中，需要根据具体的系统需求，权衡各种因素，选择合适的调制解调方案。

四、未来研究方向展望

针对FBMC和OFDM原型滤波器的频率响应研究，未来可以重点关注以下几个方向：

自适应原型滤波器设计：
研究能够根据信道环境自适应调整频率响应的原型滤波器，以进一步提升系统的频谱效率和抗干扰能力。
低复杂度原型滤波器实现：
研究能够以较低的复杂度实现高性能的原型滤波器，以降低FBMC系统的实现成本。
原型滤波器在新型无线通信系统中的应用：
研究将FBMC原型滤波器应用于新型无线通信系统，例如大规模MIMO系统、毫米波通信系统等，以提升系统的整体性能。
结合人工智能的原型滤波器设计：
利用人工智能技术，例如深度学习，进行原型滤波器的优化设计，以获得更优的性能指标。

结论

本文对FBMC和OFDM原型滤波器的频率响应进行了深入研究，阐述了其设计原理、性能特点以及在无线通信系统中的应用。通过比较分析FBMC和OFDM原型滤波器在频谱效率、抗干扰能力以及实现复杂度等方面的优劣，我们可以得出结论：FBMC系统在频谱效率和抗干扰能力方面优于OFDM系统，但其实现复杂度也更高。

未来的研究方向可以集中在自适应原型滤波器设计、低复杂度原型滤波器实现、原型滤波器在新型无线通信系统中的应用以及结合人工智能的原型滤波器设计等方面。相信通过持续的研究和探索，FBMC技术将在未来的无线通信系统中发挥更加重要的作用。
