1.基本概念

VRRP(Virtual Router Redundancy protocol,虚拟路由冗余协议）

VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份。

VRRP协议版本为VRRPv2（常用）和VRRPv3，VRRPv2仅适用于IPv4网络，VRROv3适用于IPv4和IPv6网络。

VRRP协议只有一种报文：Advertisement报文，其目的IP地址是224.0.0.18，目的MAC地址是01-00-5e-00-00-12，协议号是112；VRRP根据优先级，选举出master，承担网关功能；

VRRP的角色：①Master：负责应答对虚拟地址的ARP请求，转发发往虚拟网关的数据包。②Backup:负责在master故障后，接替master的工作。

VRRP设计方案注意事项：Master应该与STP的根桥保持一致，否则导致次优路径

2.实验内容

配置两个VLAN,VLAN 10和VLAN 20,LSW1为接入层交换机，LSW2和LSW3为汇聚层交换机,LSW4为核心层交换机，全网运行OSPF，LSW2和LSW3上配置vrrp,实现PC1和PC3的通信。

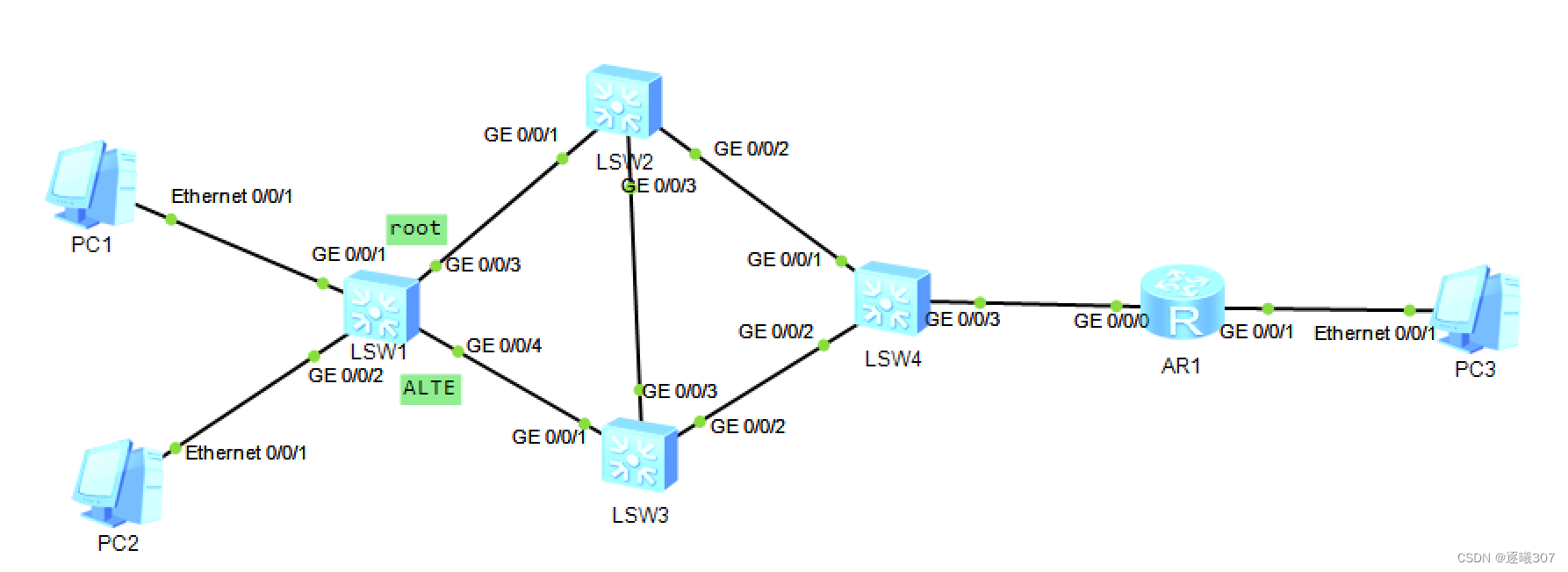

实验拓扑

3.实验配置

进行基础的VLAN配置

[sw1]int g0/0/1
[sw1-GigabitEthernet0/0/1]p l a
[sw1-GigabitEthernet0/0/1]p d v 10
[sw1-GigabitEthernet0/0/1]int g0/0/2
[sw1-GigabitEthernet0/0/2]p l a
[sw1-GigabitEthernet0/0/2]p d v 20
[sw1-GigabitEthernet0/0/2]int g0/0/3
[sw1-GigabitEthernet0/0/3]p l t
[sw1-GigabitEthernet0/0/3]p t a v 10 20
[sw1-GigabitEthernet0/0/3]int g0/0/4
[sw1-GigabitEthernet0/0/4]p l t
[sw1-GigabitEthernet0/0/4]p t a v 10 20

[sw2]int g0/0/1
[sw2-GigabitEthernet0/0/1]p l t
[sw2-GigabitEthernet0/0/1]p t a v 10 20
[sw2-GigabitEthernet0/0/1]int g0/0/3
[sw2-GigabitEthernet0/0/3]p l t
[sw2-GigabitEthernet0/0/3]p t a v 10 20
