HCIA-7.VLAN虚拟局域网

VLAN：虚拟局域网

交换机和路由器协同工作后，将一个广播域逻辑的切分为多个；

配置思路：

1.交换机上创建vlan

2.交换机上的接口划分到对应的VLAN 上

3.trunk干道  SW-SW SW-router

4.VLAN间路由-路由器子接口（单臂路由）   多层交换机

配置命令：

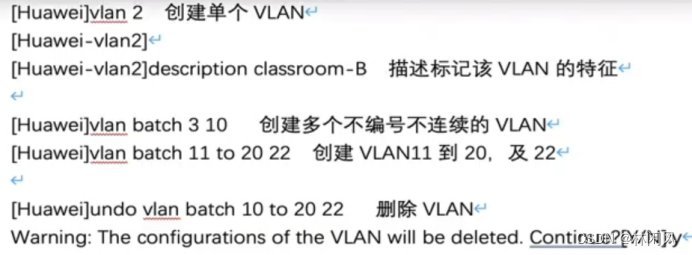

1.交换机上创建VLAN

Vlan编号 0-4095 其中1-4094可用；默认存在vlan1，且默认交换机上所有的物理接口属于vlan1

2.交换机上接口划分到对应的VLAN 中

批量划分vlan

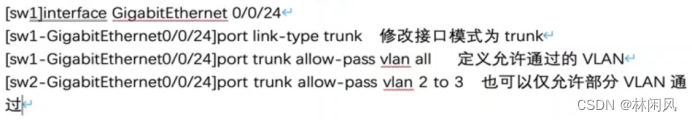

3.trunk干道 --- 中继干道 -- 不属于任何一个VLAN，承载所有VLAN的流量传递；

               标记（打标签）和区分（识别和去除标签）不同VLAN流量的能力；

注：华为设备默认trunk仅允许VLAN1通过；

CISCO的trunk干道上存在ISL私有标记技术和802.1q公有标记技术

Cisco以外的厂商均使用802.1q这种公共标记技术  802.1q=dot1.q

4.路由器的子接口 -- 在一个物理接口上，逻辑配置多个虚拟接口，来识别和标记不同VLAN的流量，为不同的VLAN网段担任网关进行路由工作

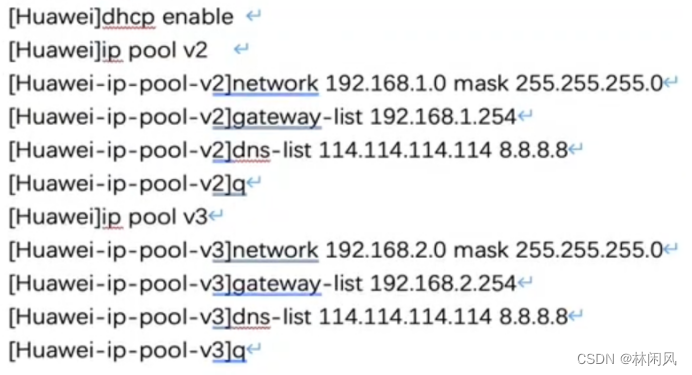

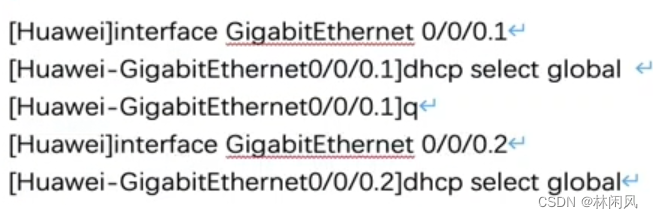

DHCP池塘
