H3C文件操作与设备调试

文件操作与设备调试

任务一

一、实验目的

掌握路由器ftp服务的配置
能够创建服务类型为ftp的用户
掌握使用ftp服务上传下载文件的方法

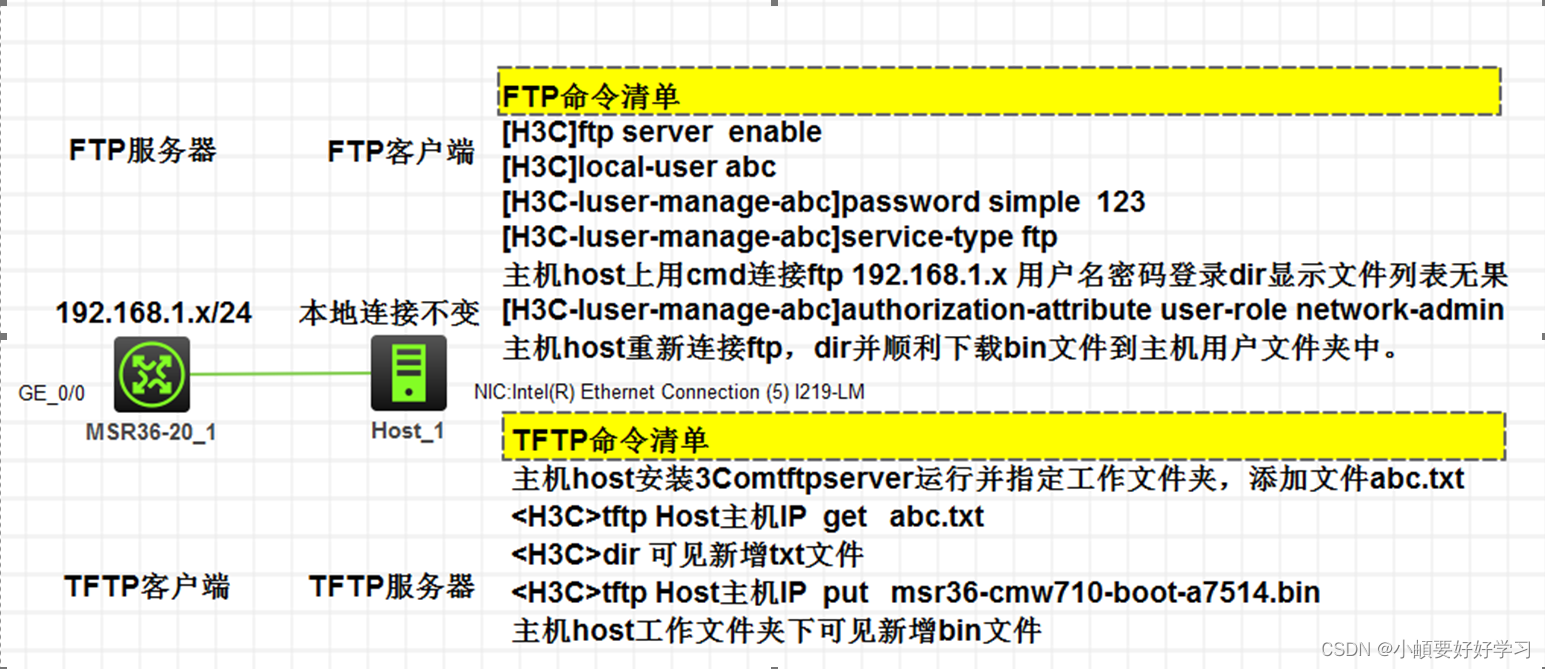

二、实验拓扑图和命令清单

三、实验步骤

步骤一：根据拓扑连接设备，按图示完成基本配置

1.完成路由器的配置

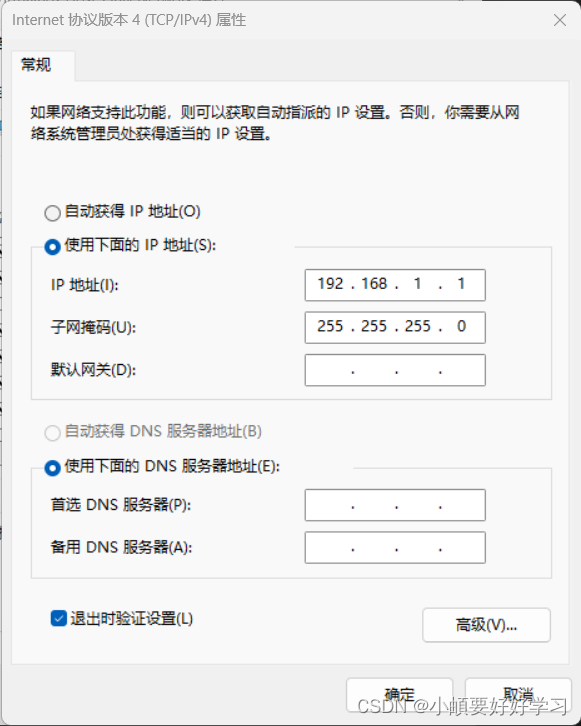

2.完成主机的配置

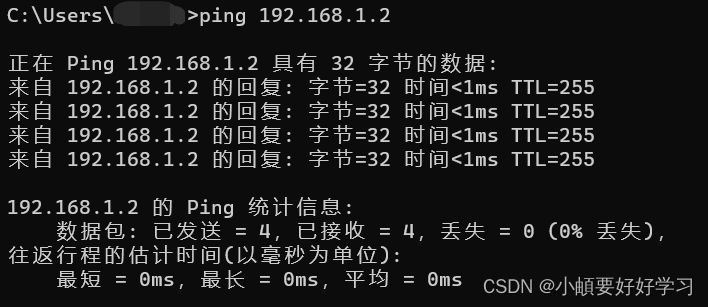

3.检查主机与路由器的连通性：【开始】点击“运行”输入“cmd”。打开命令提示符：输入ping 192.168.1.2命令。检查网络连通性

步骤二：配置路由器

1.开启ftp服务功能

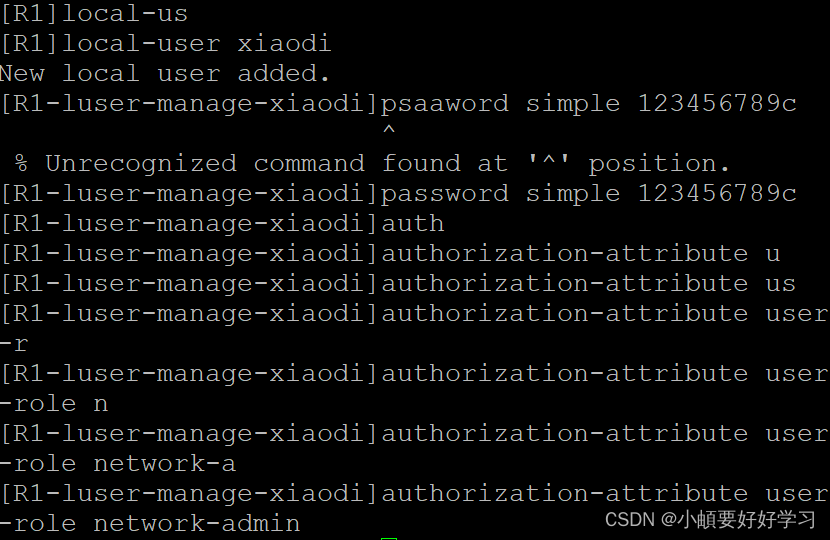

2.创建用户设置密码、服务类型和用户角色

步骤三：使用ftp登录到路由器中

1.打开命令提示符

2.登录到路由器

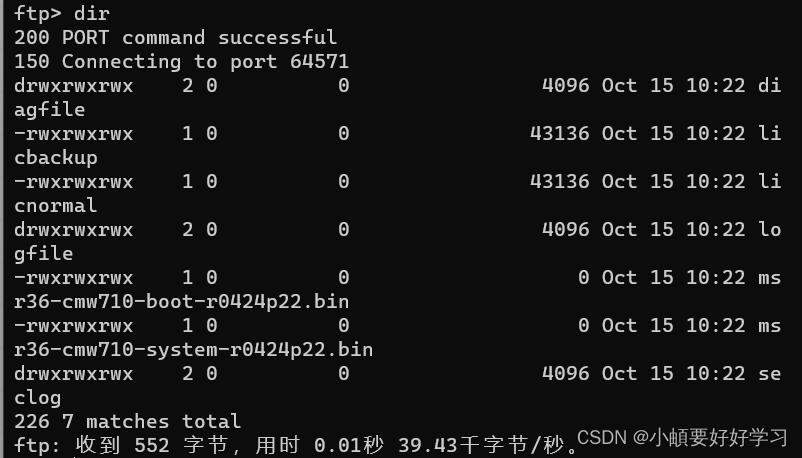

3.使用ls命令可以查看设备中存在的文件；使用dir命令可以查看文件详细属性

4.现在使用get命令下载后缀为.bin的文件

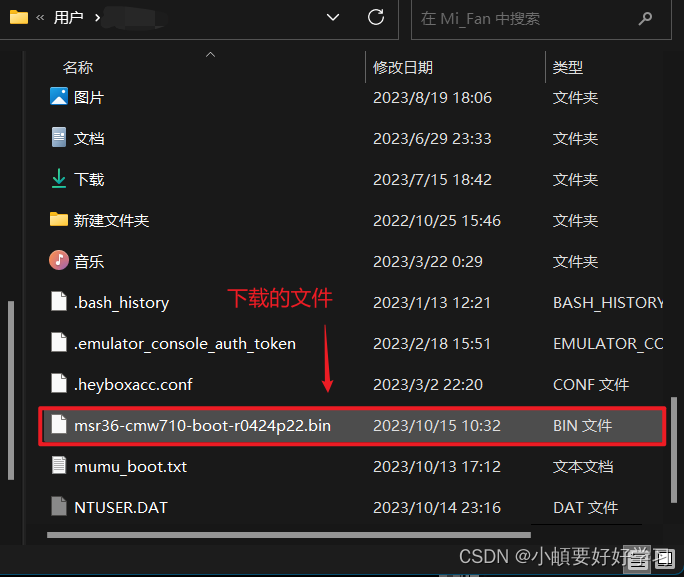

默认是下载到了主机中当前用户的文件夹中，(如C :\Documents and Settings\当前用户名。下载后的文件截图

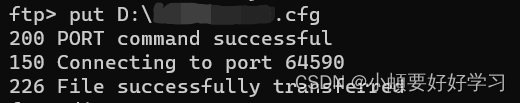

5.使用put命令上传文件D：\学号.cfg(若文件不存在，请先创建)

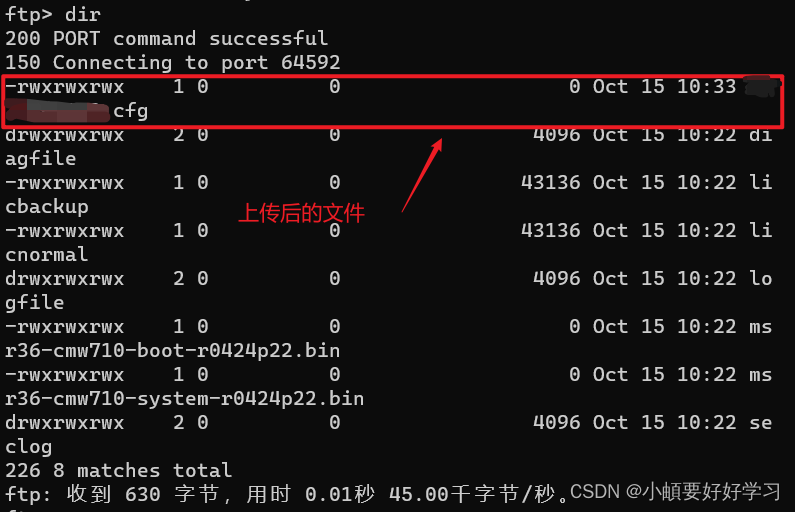

6.使用dir命令验证结果

任务二

一、实验目的

掌握使用3Cdaemon程序作为TFTP的服务器端
能够在路由器上进行文件的上传和下载的工作

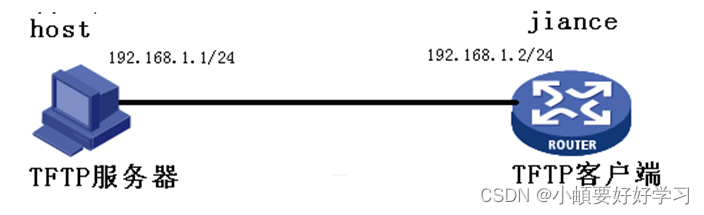

二、实验拓扑图

三、实验步骤

1.如上图配置主机和路由器

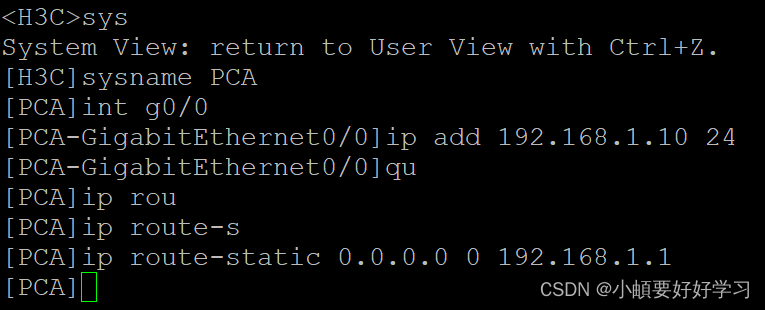

主机配置

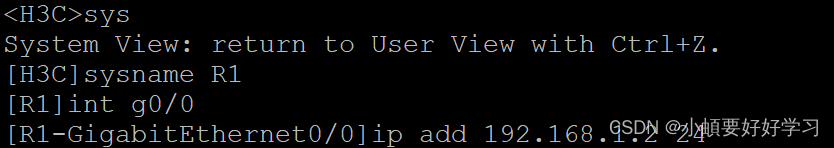

路由器配置

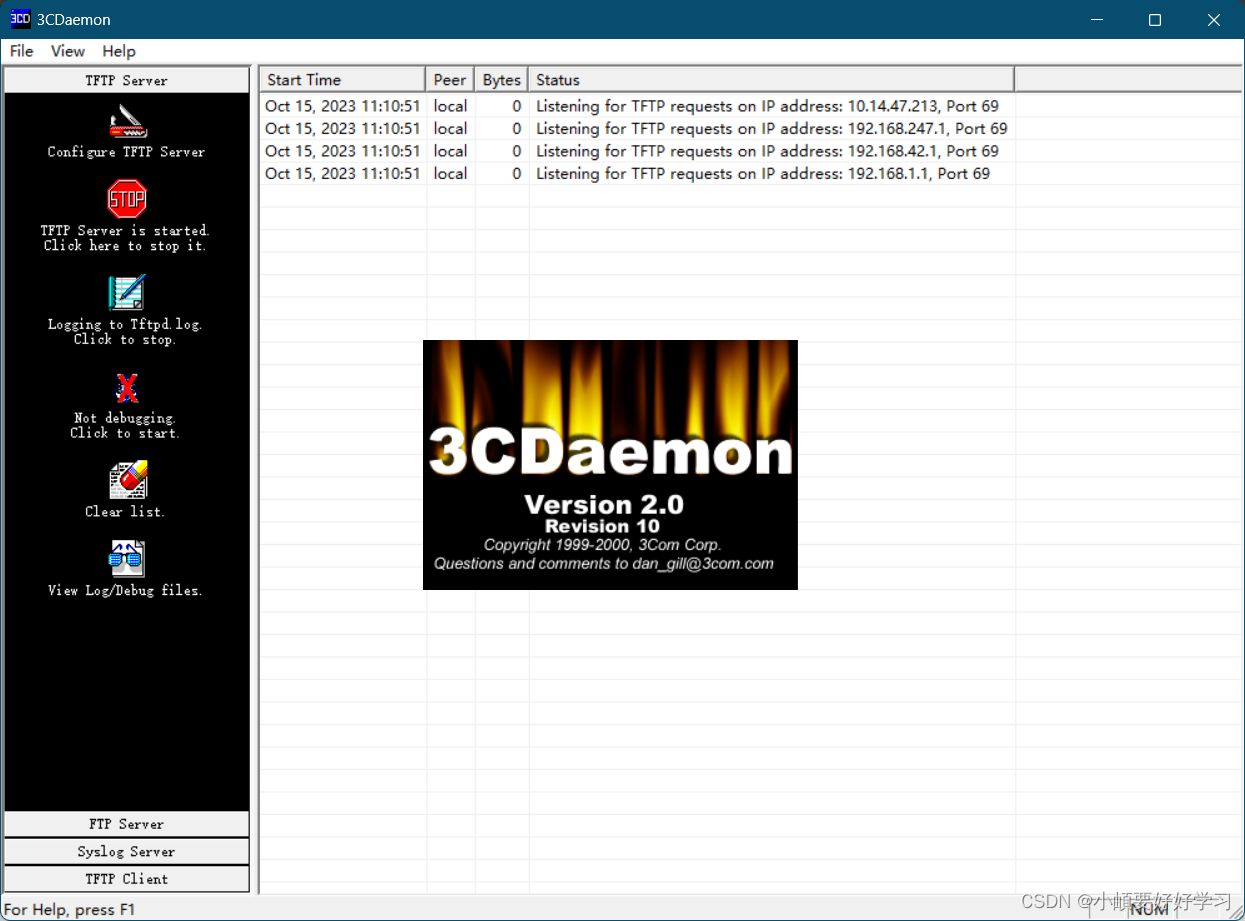

2.在电脑打开3CDaemo程序作为TFTP服务器端

3.选择文件传输存放的路径

4.进入路由器进行文件的上传和下载

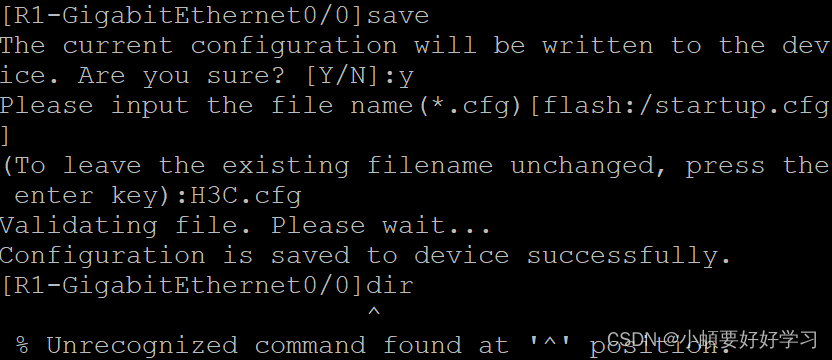

通过save命令将当前配置文件保存为H3C.cfg

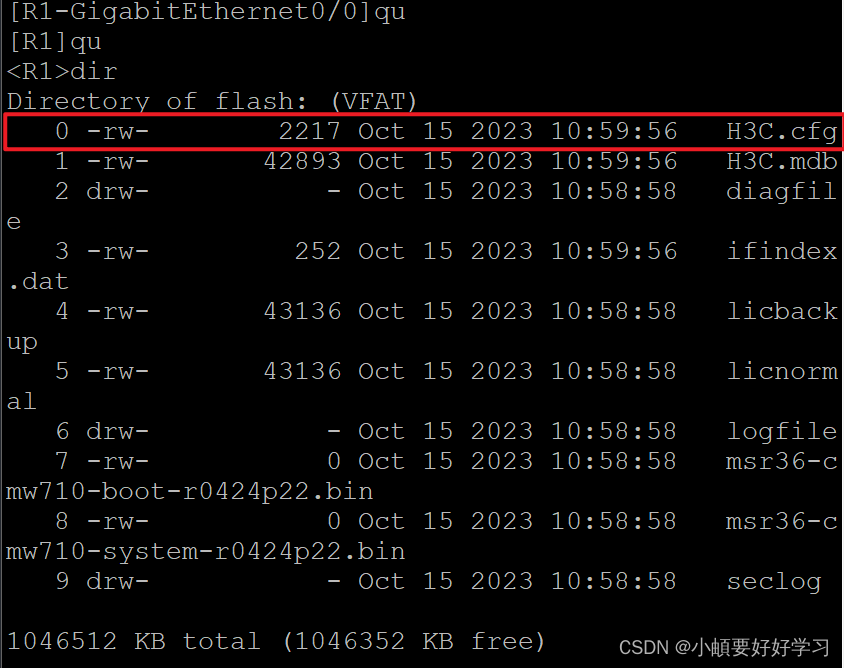

保存完成后使用dir命令查看flash中的文件

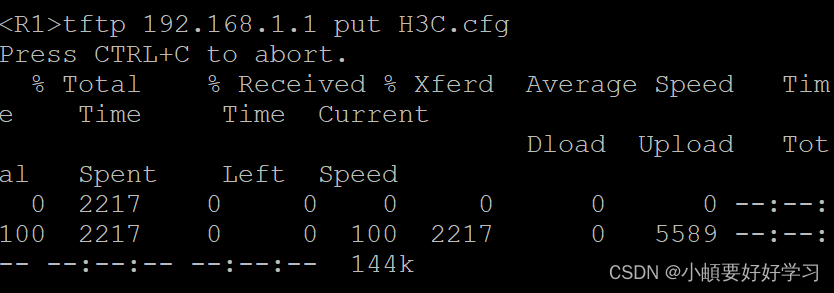

使用put命令上传H3C.cfg

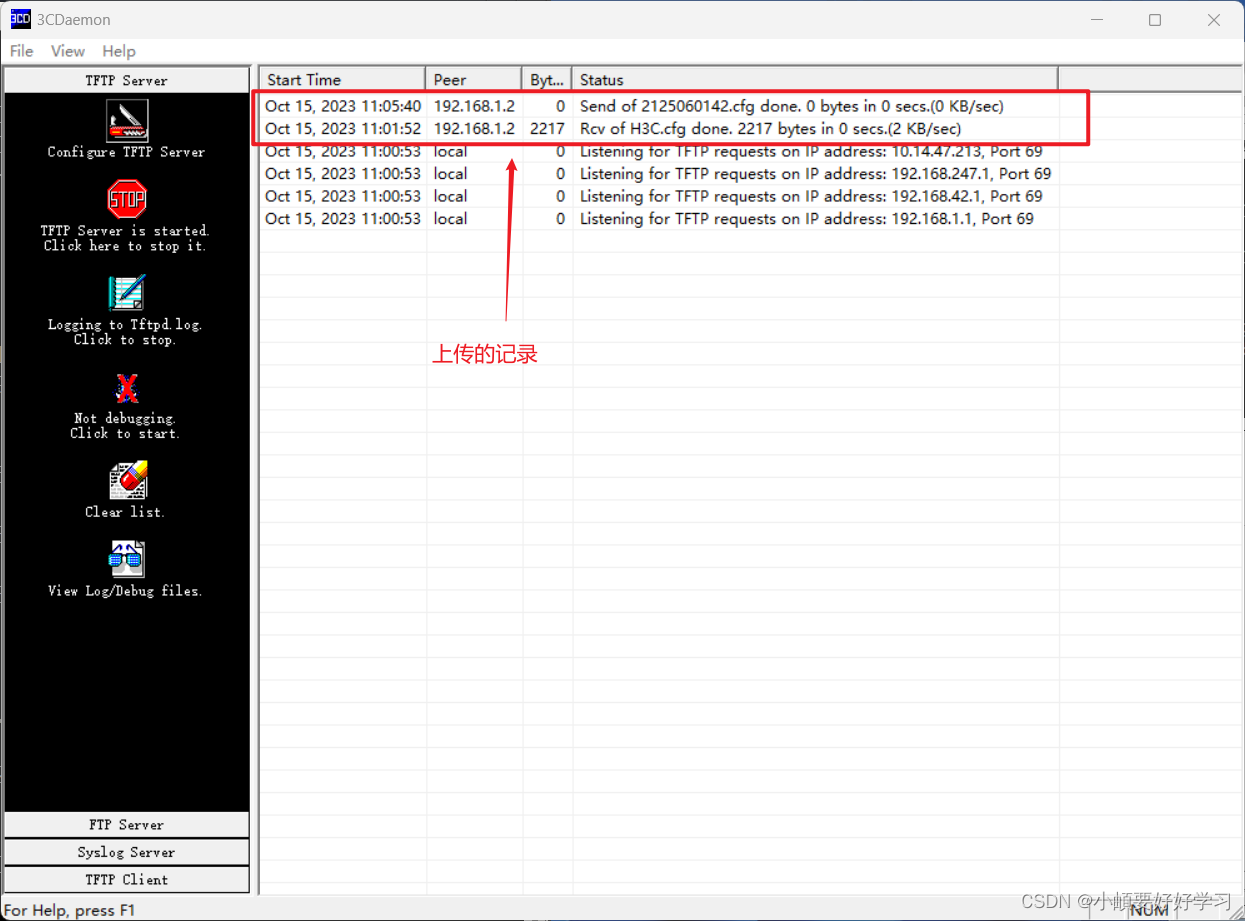

5.查看3CDaemon服务器端，显示了上传的记录。包括传输时间、建立连接路由器的ip地址、传输的字节数、还有传输的状态是否是正常。从上面可以看出传输的状态。

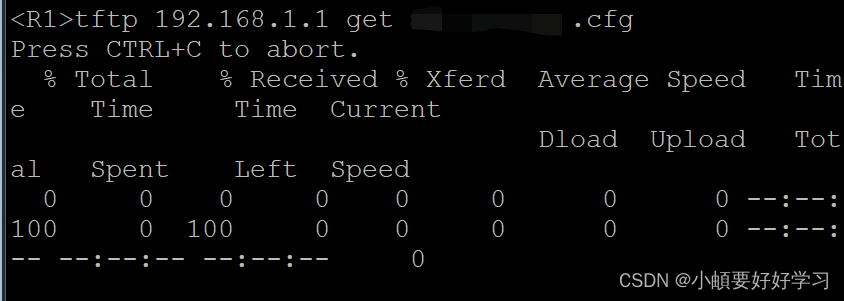

6.使用tftp下载文件

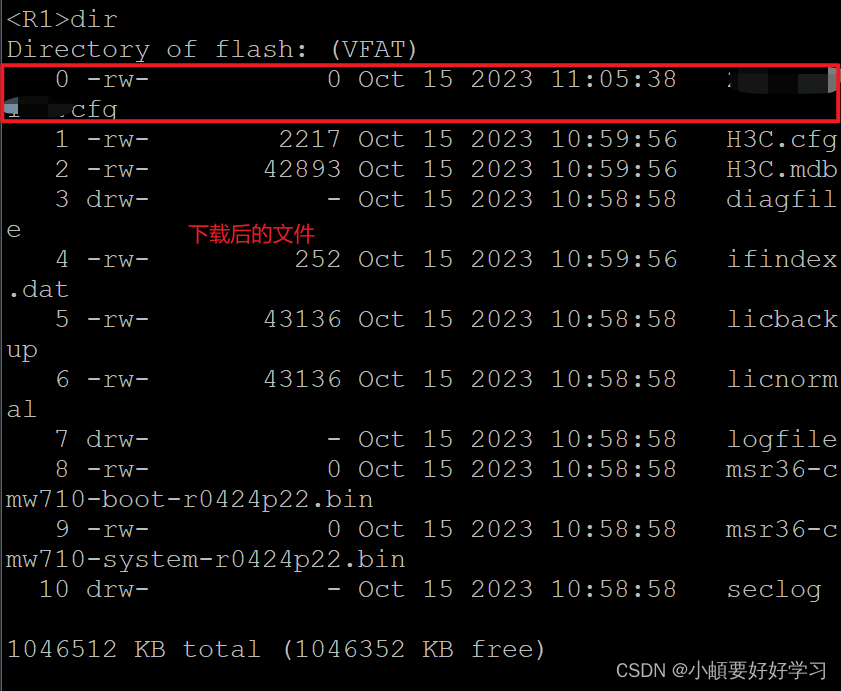

7.下载完成后查看路由器上的文件

PS：

任务三

一、实验目的

进行网络设备的基本配置
使用ping命令进行网络连通性测试
使用debug命令查看调试信息

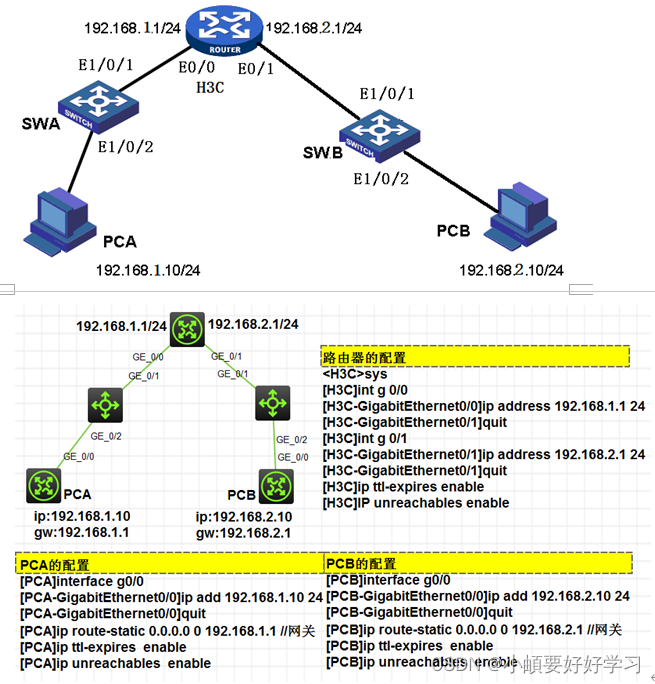

二、实验拓扑图和命令清单

三、实验步骤

步骤一：对设备进行基本的配置

1.对主机PCA网卡2的IP地址进行设置

将IP地址设置为192.168.1.10 子网掩码为255.255.255.0 网关为192.168.1.1

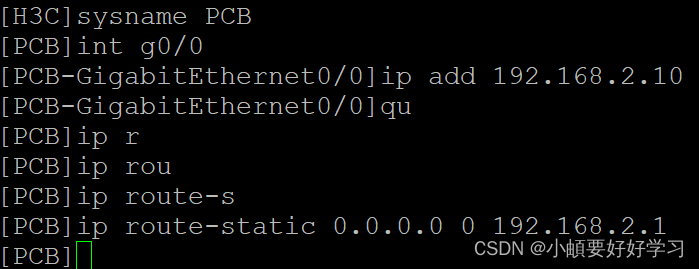

2.PCB的配置

将IP地址设置为192.168.2.10子网掩码为255.255.255.0 网关为192.168.2.1

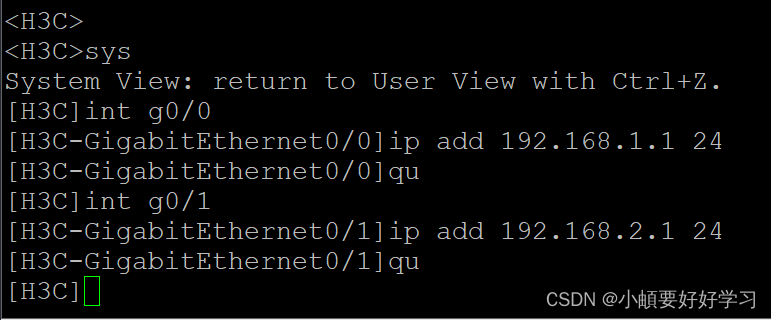

3.配置路由器

配置E0/0的ip地址为192.168.1.1 24
配置E0/1的ip地址为192.168.2.1 24

交换机不需要进行其他的一些配置

步骤二：通过ping命令测试连通性

1.PCA为例使用ping 命令检查与192.168.1.1网关的连通性

2.通过ping命令检查PCA与PCB的网关的连通性

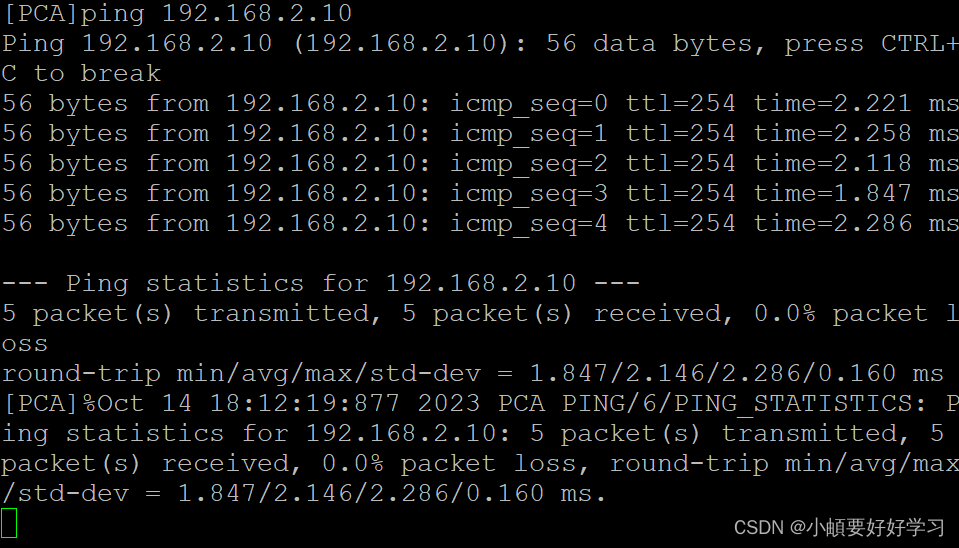

3.测试PCA与PCB的连通性

4.Ping命令的使用参数

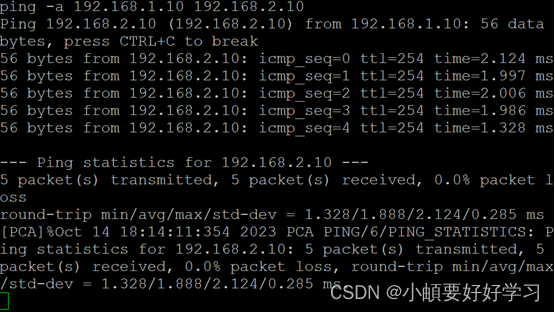

ping -a

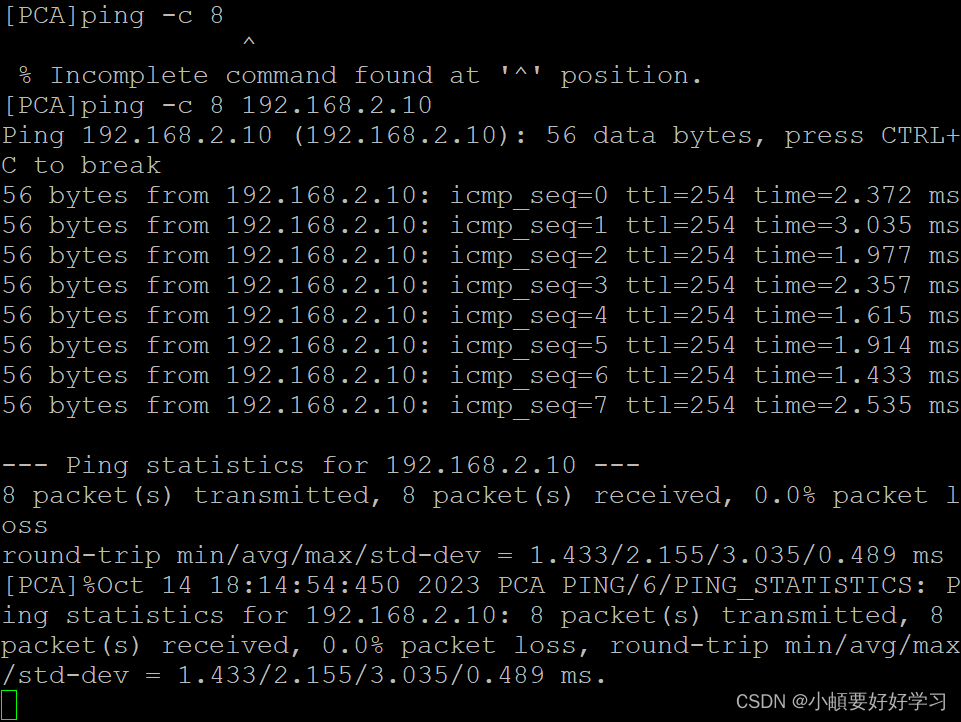

ping -c

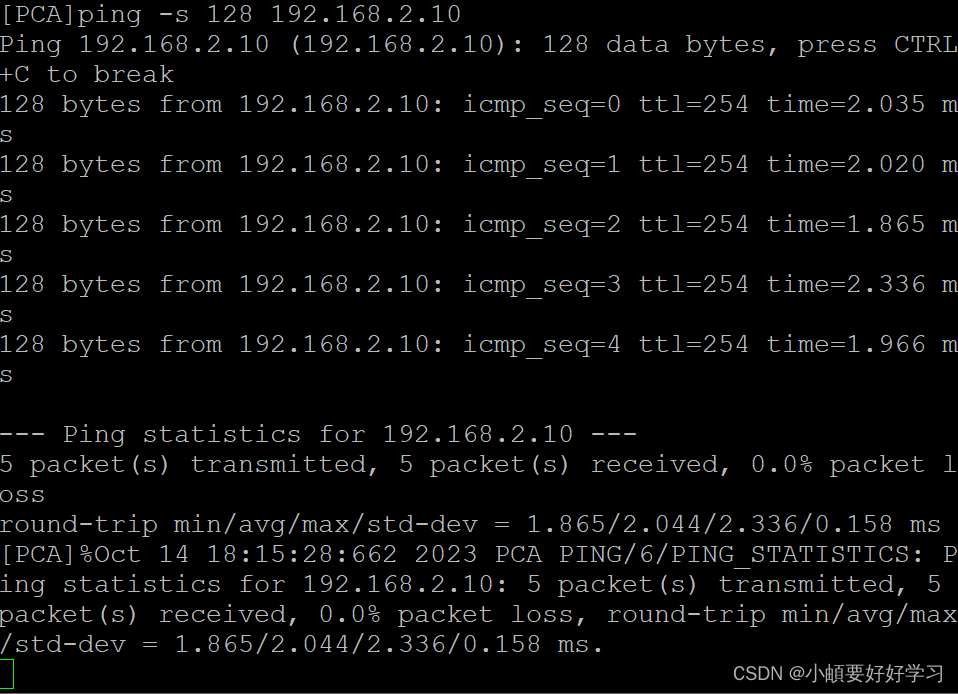

ping -s

步骤三：tracert命令的使用

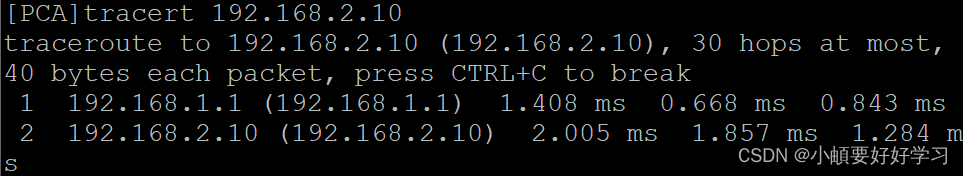

1.在PCA上tracertPCB

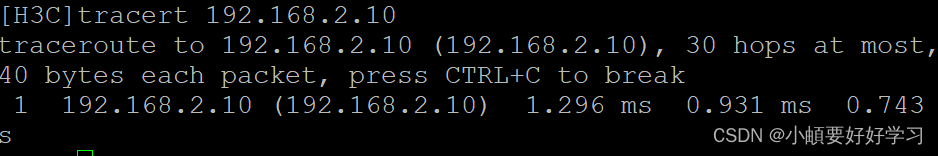

2.在路由器上tracertPCB

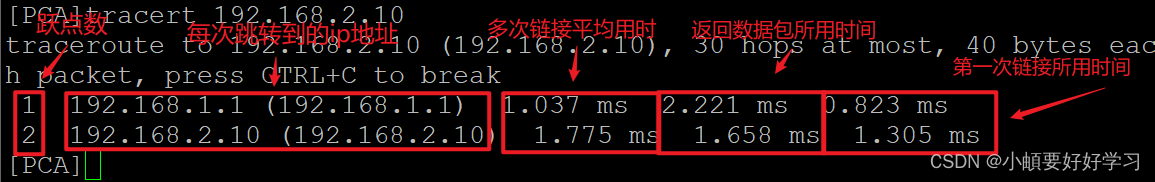

3写出tracert结果的每一行含义

步骤四：通过debug命令

1、 对于网络中的绝大部分的协议和功能，系统都提供了相应的调试功能，帮助用户进
行诊断和定位。
首先，在用户视图模式下打开ip icmp的调试开关：
debugging ip icmp
然后，调试信息的输出有两个开关控制，
terminal monitor
% Current terminal monitor is on
打开控制台对接口信息的监控功能
terminal debugging
% Current terminal debugging is on
打开调试信息的屏幕输出开关
在调试之前必须要打开这两个开关调试信息才会在终端显示出来。

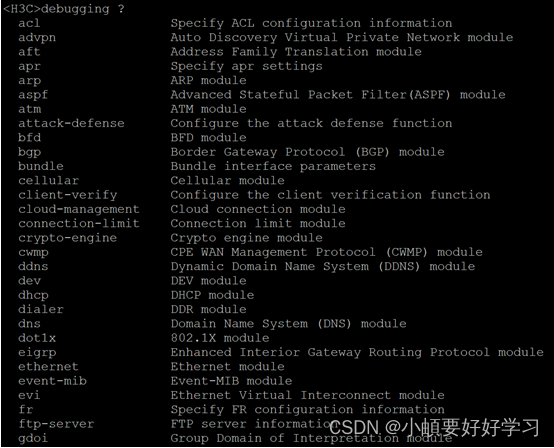

可以通过“？”来查看哪些协议能够被调试。

2、在PCA中ping路由器的192.168.1.1接口。

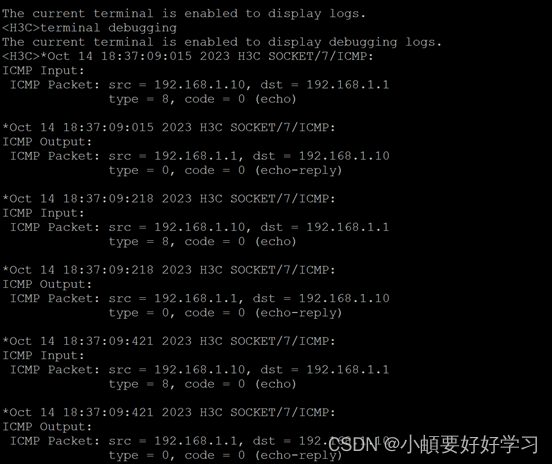

查看路由器的显示信息：
