2023年网络系统管理赛项赛题第1套B模块(样题)

开始

Linux初始化环境

（一）默认账号及默认密码

Username: root

Password:Chinaskills23

Username: skills

Password:Chinaskills23

注：若非特别指定，所有账号的密码均为ChinaSkills23

（二）操作系统配置

所处区域：CST + 8

系统环境语言：English US (UTF-8)

键盘：English US

注意：当任务是配置TLS，请把根证书或者自签名证书添加到受信任区。

控制台登陆后不管是网络登录还是本地登录，都按下方欢迎信息内容显示

*********************************

ChinaSkills 2022–CSK

Module C Linux

>>hostname<<

>>Linux Version<<

>> TIME <<

*********************************

五、Linux项目任务描述

某公司要为员工提供便捷、安全稳定内外网络服务，你作为一个公司网络系统管理员，负责公司网络系统管理，请根据网络拓扑、基本配置信息和服务需求完成网络服务安装与测试，网络拓扑图和基本配置信息如下：

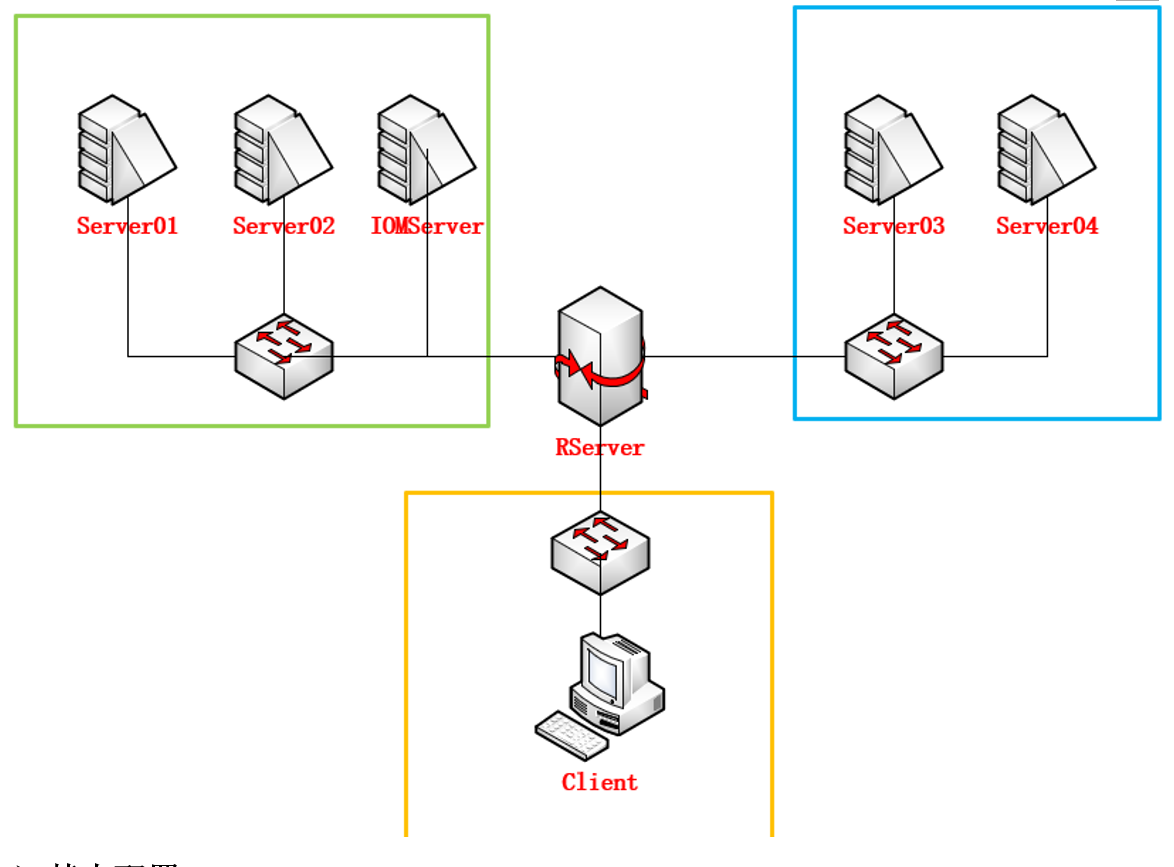

（一）拓扑图

（二）基本配置

服务器和客户端基本配置如下表，各虚拟机已预装系统。

Device	Hostname	System	FQDN	IP Address	Service
Server01	Server01	Centos	Server01.sdskills.com	172.16.100.201	RAID5 NFS DNS Webserver SSH DBMS SDN
Server02	Server02	Centos	Server02.sdskills.com	172.16.100.202	Ftp Mail SSH
Server03	Server03	UOS	Server03.skills.com	192.168.10.3	Ntp, SSH
Server04	Server04	UOS	Server04.skills.com	192.168.10.X	DNS Webserver SSH LDAP
Rserver	Rserver	Centos	Rserver.skills.com Rserver.sdskills.com	172.16.100.254 192.168.10.2 10.10.100.254	proxy firewall dhcp SSH CA
Client	Client	Centos		10.10.100.x	none

网络

Network	CIDR
office	10.10.100.0/24
service	172.16.100.128/25
internet	192.168.10.0/28

六、Linux项目任务清单

任务设备：Client，Rserver，servr01，server02，server03，server04。

注意：若题目中未明确规定，请使用默认配置。

（一）CLIENT TASK

1.Client相关任务，具体要求如下：

（1）作为DNS服务器域名解析测试的客户端，安装nslookup、dig命令行工具；

（2）作为网站访问测试的客户端，安装firefox浏览器，curl命令行测试工具；

（3）作为SSH远程登录测试客户端，安装ssh命令行测试工具；

（4）作为SAMBA测试的客户端，使用图形界面文件浏览器测试，并安装smbclient工具；

（5）作为FTP测试的客户端，安装lftp命令行工具；

（6）作为防火墙规则效果测试客户端，安装ping命令行工具；

（7）截图的时候请使用上述提到的工具进行功能测试。

（二）RSERVER TASK

1.NETWORK

请根据基本配置信息配置服务器的主机名，网卡IP地址配置、域名等。

2.squid

安装squid服务，开启路由转发，为当前实验环境提供路由功能。

3.Iptables

（1）默认阻挡所有流量；

（2）添加必要的NAT规则和流量放行规则，正常情况下Internet网络不能访问office网络，满足使所有要求中的服务正常提供工作。

4.DHCP

（1）为客户端分配IP范围是10.10.100.1-10.10.100.50；

（2）DNS：按照实际需求配置DNS服务器地址选项；

（3）GATEWAY：按照实际需求配置网关地址选项。

5.SSH

（1）安装SSH

（2）仅允许client客户端进行ssh访问，其余所有主机的请求都应该拒绝；

（3）配置client只能在Chinaskills23用户环境下可以免秘钥登录，端口号为2022，并且拥有root控制权限。

6.CA

（1）CA根证书路径/CA/cacert.pem；

（2）签发数字证书，颁发者信息：

国家 = CN

单位 =  Inc

组织机构 = www.skills.com

公用名 = Skill Global Root CA

（3）创建用户组ldsgp，将zsuser、lsusr、wuusr添加到组内。

7. Web Proxy

（1）安装Nginx组件；

（2）配置文件名为proxy.conf，放置在/etc/nginx/conf.d/目录下；

（3）为www.chinaskills.cn配置代理前端，通过HTTPS的访问后端Web服务器；

（4）后端服务器日志内容需要记录真实客户端的IP地址；

（5）缓存后端Web服务器上的静态页面；

（6）创建服务监控脚本：/shells/chkWeb.sh；

（7）编写脚本监控公司的网站运行情况；

（8）脚本可以在后台持续运行；

（9）每隔3S检查一次网站的运行状态，如果发现异常尝试3次；

（10）如果确定网站无法访问，则返回用户“网站正在维护中，请您稍后再试”的页面。

（三）SERVER01 TASK

1.NETWORK

请根据基本配置信息配置服务器的主机名，网卡IP地址配置、域名服务器、网关等。

2.DISK(RAID5)

（1）在虚拟机上添加4个1G的硬盘；

（2）创建raid5，其中一个作为热备盘，设备名为md0；

（3）将md0设置为LVM，设备为/dev/vg01/lv01；

（4）格式化为ext4文件系统；

（5）开机自动挂载到/data目录。

3.NFS

（1）共享/data/share目录；

（2）用于存储server01主机的web数据；

（3）仅允许service01主机访问该共享。

4.DNS

（1）安装DNS服务相关软件包；

（2）建立sdskills.com域，为所有除Internet区域的主机或服务器建立正\反的域名解析；

（3）当出现无法解析的域名时，向域skills.com申请更高层次的解析。

5.Webserver

（1）安装web服务相关软件包；

（2）由Server01提供www.sdskills.com

（3）skills公司的门户网站；

（4）使用apache服务；

（5）网页文件放在/data/share/htdocs/skills

（6）服务以用户webuser运行；

（7）首页内容为“This is the front page of sdskills's website.”

（8）/htdocs/skills/staff.html内容为“Staff Information”

（9）该页面需要员工的账号认证才能访问；

（10）员工账号存储在ldap中，账号为zsuser、lsus

（11）网站使用https协议；

（12）SSL使用RServer颁发的证书，颁发给：

C = CN

ST = China

L = ShangDong

O = skills

OU = Operations Departments

CN = *.skills.com

（13）Sever01的CA证书路径：/CA/cacert.pem

（14）签发数字证书，颁发者：

C = CN；

O =  Inc

OU = www.skills.com

CN = skill Global Root CA

（15）客户端访问https时应无浏览器（含终端）安全警告信息；

（16）当用户使用http访问时自动跳转到https安全连接；

（17）当用户使用sdskills.com或any.sdskills.com（any代表任意网址前缀）访问时，自动跳转到www.sdskills.com。

6.SSH

（1）安装SSH

（2）仅允许client客户端进行ssh访问，其余所有主机的请求都应该拒绝；

（3）配置client只能在Chinaskills23用户环境下可以免秘钥登录，端口号为3033，并且拥有root控制权限；

7.DBMS

（1）在Server01上完成MariaDB数据库的安装，添加数据库root用户密码为Chinaskills23

（2）安装MariaDB数据库服务器组件；

（3）MariaDB数据库管理员信息：User: root/Password: Chinaskills23

（4）安装MariaDB WEB管理面板“phpMyAdmin”，通过apache进行发布

（5）安装phpMyAdmin，MariaDB的web管理面板组件；

（6）安装apache，配置php环境，用于发布phpMyAdmin；

8.SDN服务

（1）安装opendaylight、mininet、Ovs软件平台。。

（2）启动OpenDayLight的karaf程序，安装如下组件：odl-restconf、odl-l2switch-switch-ui、odl-mdsal-apidocs、odl-dluxapps-applications。

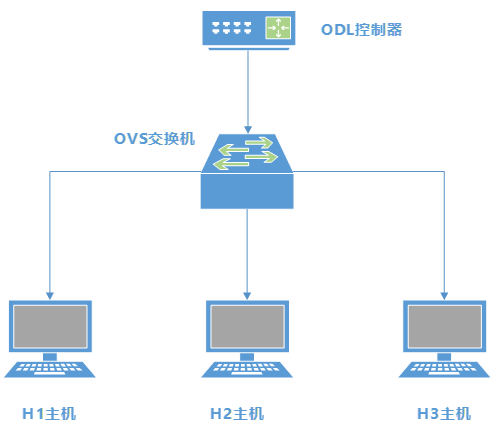

（3）使用Mininet和OpenVswitch构建拓扑，连接ODL的6653端口如下拓扑结构：

（4）在浏览器上可以访问ODL管理页面查看网元拓扑结构。

（5）通过OVS手工下发流表，H1可以ping通H3，H1、H3无法ping通H2。

（6）H1启动HTTP-Server功能，WEB端口为8080，H3作为HTTP-Client，获取H1的html网页配置文件。

（四）SERVER02 TASK

1.NETWORK

请根据基本配置信息配置服务器的主机名，网卡IP地址配置、域名服务器、网关等。

2.Ftp

（1）禁止使用不安全的FTP，请使用“CSK Global Root CA”证书颁发机构，颁发的证书，启用FTPS服务；

（2）用户webadmin，登录ftp服务器，根目录为/webdata/；

（3）登录后限制在自己的根目录；

（4）允许WEB管理员上传和下载文件，但是禁止上传后缀名为.doc .docx .xlsx的文件。

（5）限制用户的下载最大速度为100kb/s；最大同一IP在线人数为2人；

（6）用于通过工具或者浏览器下载的最大速度不超过100kb/s

（7）一个IP地址同时登陆的用户进程/人数不超过2人。

3.MAIL

Postfix

（1）sdskill.com的邮件发送服务器

（2）支持smtps(465)协议连接，使用Rserver颁发的证书，证书路径/CA/cacert.pem

（3）创建邮箱账户“user1~user99”（共99个用户），密码为Chinaskills23

Dovecot

（1）sdskill.com的邮件接收服务器；

（2）支持imaps（993）协议连接，使用Rserver颁发的证书，证书路径/CA/cacert.pem；

（3）请保留至少两个用户已成功登录并能正常收发邮件，以方便测试.

4.SSH

（1）安装SSH

（2）仅允许client客户端进行ssh访问，其余所有主机的请求都应该拒绝；

（3）配置client只能在Chinaskills23用户环境下可以免秘钥登录，端口号为4044，并且拥有root控制权限；

（五）SERVER03 TASK

1.NETWORK

请根据基本配置信息配置服务器的主机名，网卡IP地址配置、域名服务器、网关等。

2.chrony

（1）chrony为全网提供时间同步服务器；

（2）Server01、Server02、Server04、Client和Rserver应定期与其校正时间；

（3）每隔1分钟自动校正一次时间。

3.SSH

（1）安装SSH；

（2）仅允许client客户端进行ssh访问，其余所有主机的请求都应该拒绝；

（3）配置client只能在Chinaskills23用户环境下可以免秘钥登录，端口号为2233，并且拥有root控制权限；

（六）SERVER04 TASK

1.NETWORK

请根据基本配置信息配置服务器的主机名，网卡IP地址配置、域名服务器、网关等。

2.DNS

（1）安装DNS相关服务软件包；

（2）为域skills.com提供必要的域名解析；

（3）当非skills.com域的解析时，统一解析到Rserver连接Internet网段的IP地址或Rserver.skills.com。

3.Webserver

（1）提供www.skills.com

（2）skills公司的门户网站；

（3）使用apache服务；

（4）网页文件放在/htdocs/skills；

（5）服务以用户webuser运行；

（6）首页内容为“This is the front page of skills's website.”；

（7）/htdocs/sdskills/staff.html内容为“Staff Information”；

（8）该页面需要员工的账号认证才能访问；

（9）员工账号存储在ldap中，账号为zsuser、lsus

（10）网站使用https协议；

（11）SSL使用RServer颁发的证书， 颁发给:

C = CN

ST = China

L = ShangDong

O = skills

OU = Operations Departments

CN = *.skills.cn

（12）Rserver的CA证书路径：/CA/cacert.pem

（13）签发数字证书，颁发者：

C = CN；

O =  Inc

OU = www.skills.com

CN = skill Global Root CA

（14）客户端访问https时应无浏览器（含终端）安全警告信息；

（15）当用户使用http访问时自动跳转到https安全连接；

（16）当用户使用skills.cn或any.skills.cn（any代表任意网址前缀）访问时，自动跳转到www.skills.com。

4.SSH

（1）安装SSH；

（2）仅允许client客户端进行ssh访问，其余所有主机的请求都应该拒绝；

（3）配置client只能在Chinaskills23用户环境下可以免秘钥登录，端口号为3344，并且拥有root控制权限。

5.LDAP

（1）安装openldap，为apache服务提供账户认证；

（2）创建chinaskills.cn目录服务，并创建用户组ldsgp ，将zsuser、lsusr、wuusr。

（七）IOMSrv TASK

1.图形界面登陆IOMSrv运维平台，登陆地址http://172.16.100.203；

2.通过Linux代理模板，添加SERVER01、SERVER02操作系统监控对象，查看运行状态；

3.通过中间件Apache模板，添加Apache监控对象，查看运行状态；

4.通过中间件MySQL数据库Agent模板，添加Mariadb监控对象，查看运行状态；

5.通过新增WEB探测对象，监控门户网站www.chinaskills.cn，查看运行状态；

6.基于SERVER01上的门户网站业务，完成业务拓扑绘制，并在业务大屏上呈现。
