基于标准外设库的LED流水灯

在STM32F103的流水灯点亮版本(寄存器地址操作)的基础上，改用标准外设库方式使用某个端口GPIOx端口管脚控制几个LED灯，轮流闪烁，间隔时长1秒。

一、下载STM32标准外设软件库

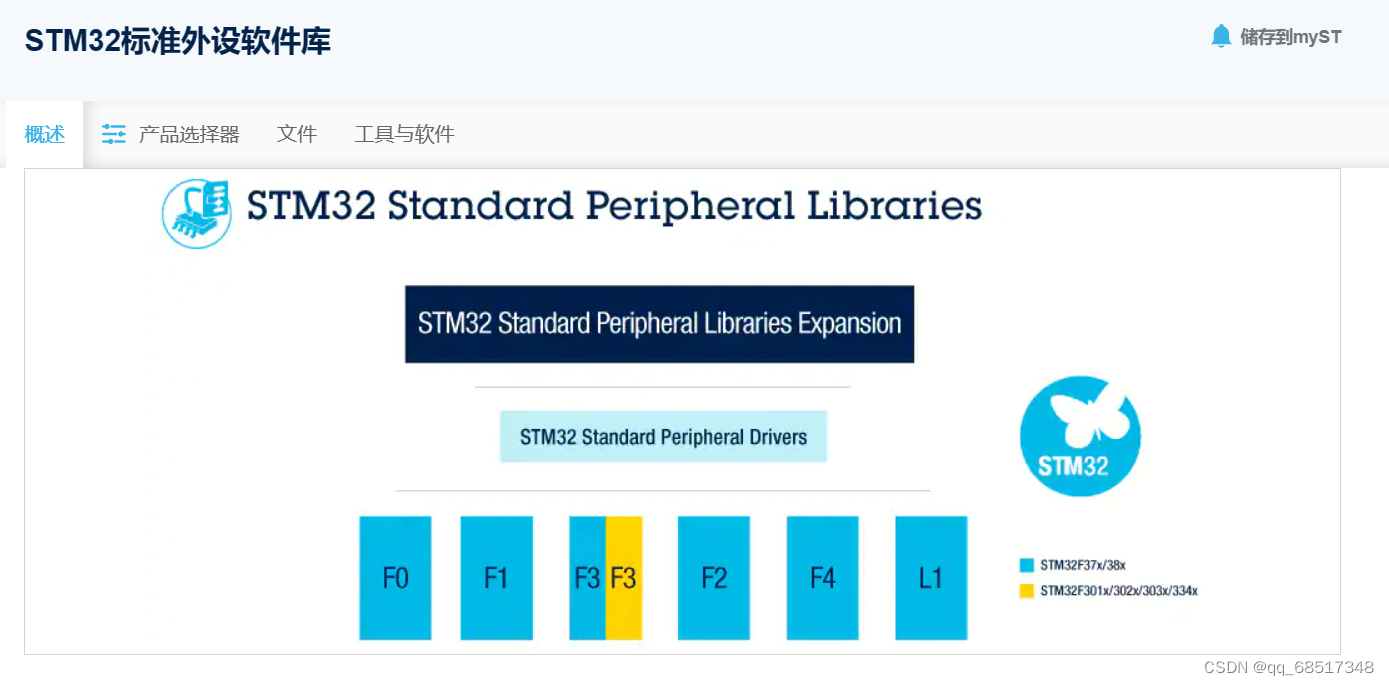

在官网中选择下载

官方下载地址：https://www.st.com/zh/embedded-software/stm32-standard-peripheral-libraries.html

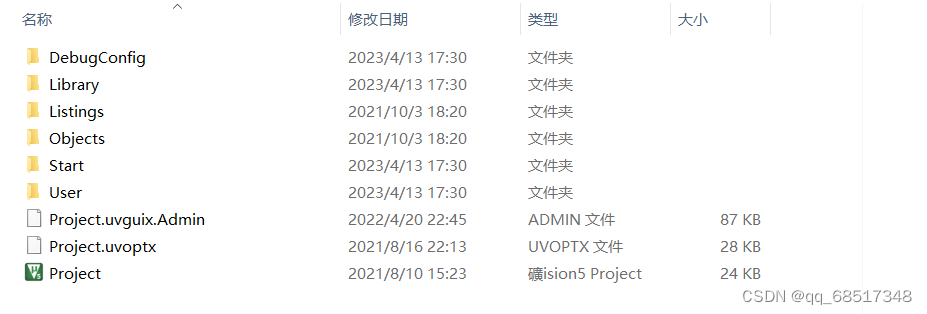

STM32标准外设软件库包含的文件：

二、创建工程

1.新建工程

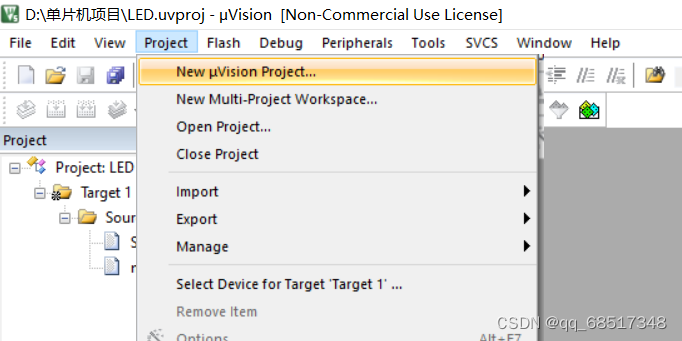

• 打开keil，选择newproject

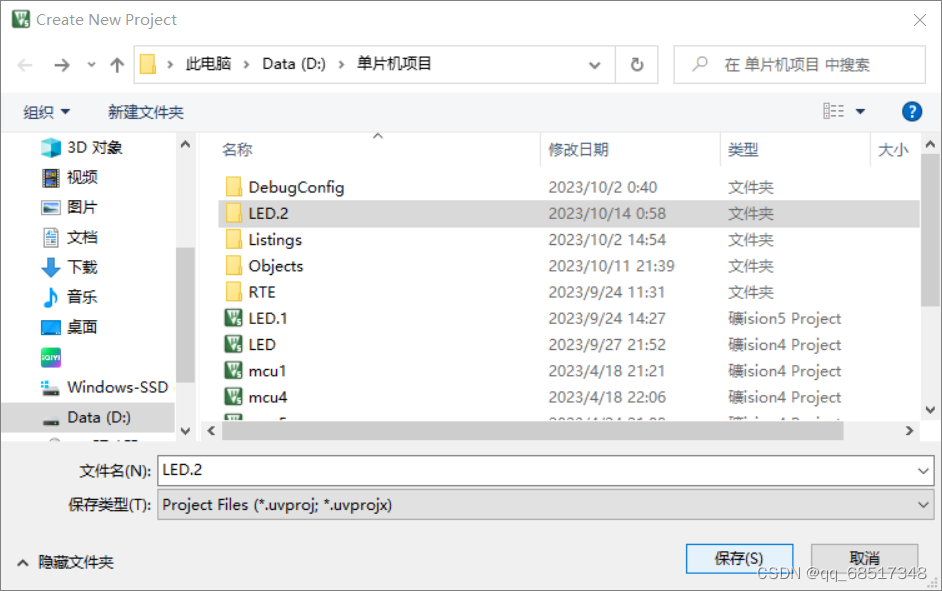

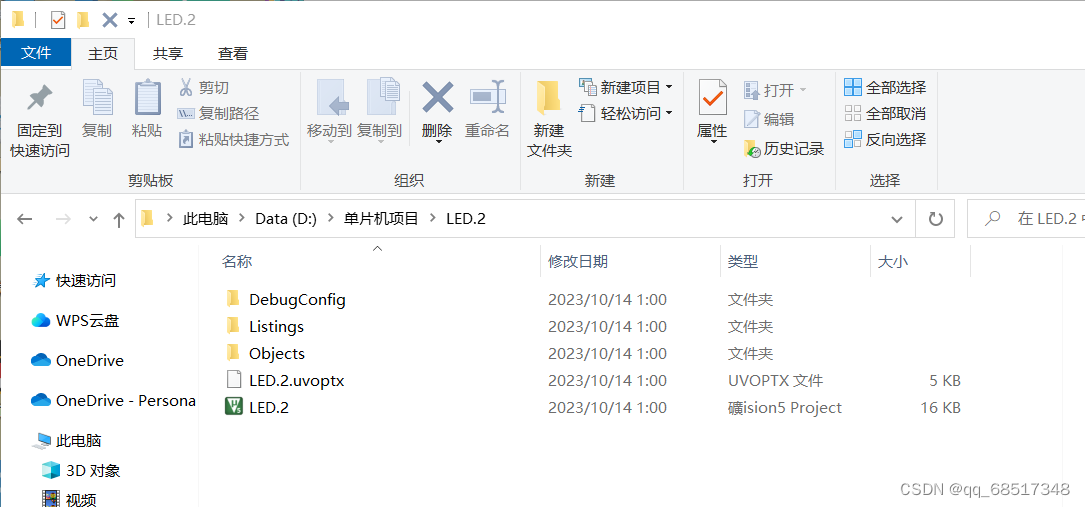

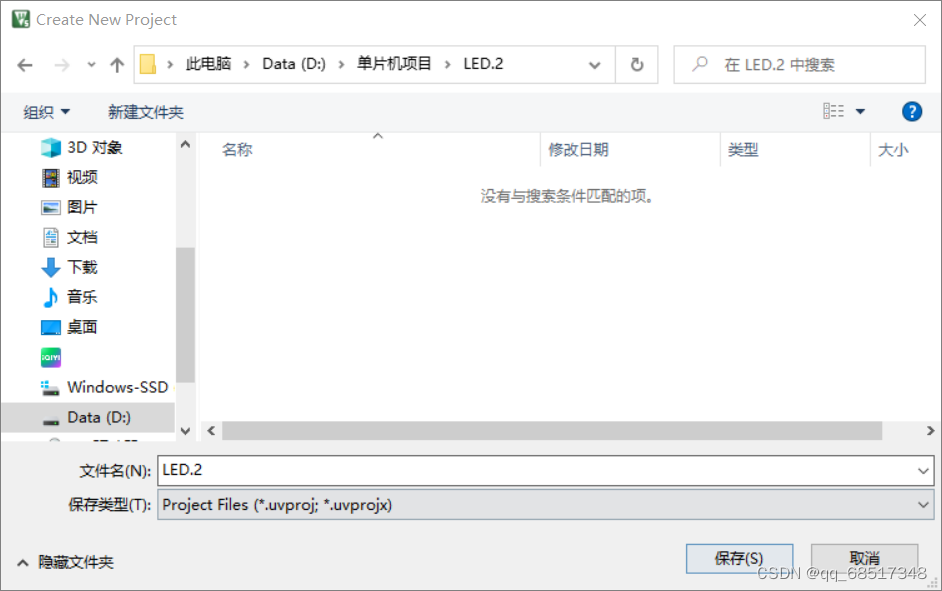

• 在创建LED.2文件夹，并在其中创建工程

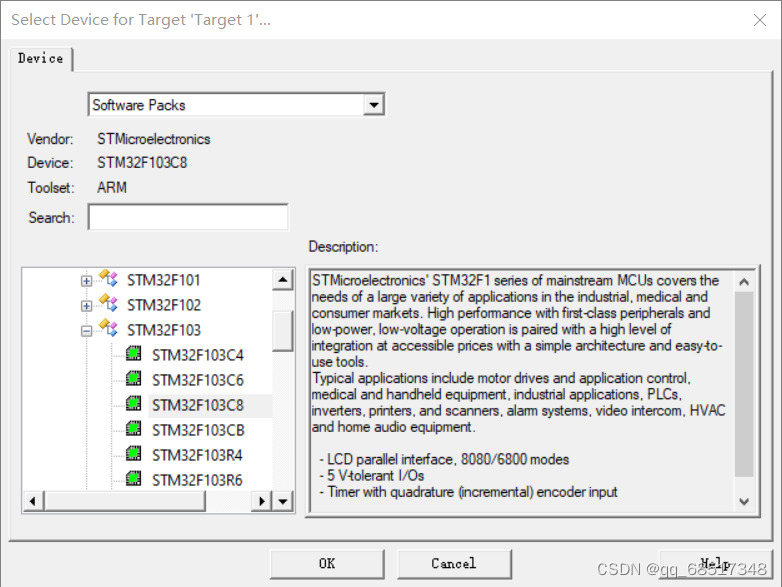

• 选择STM32F103C8系列单片机

• 创建完成


2.添加STM32标准外设库文件（.c，.h）

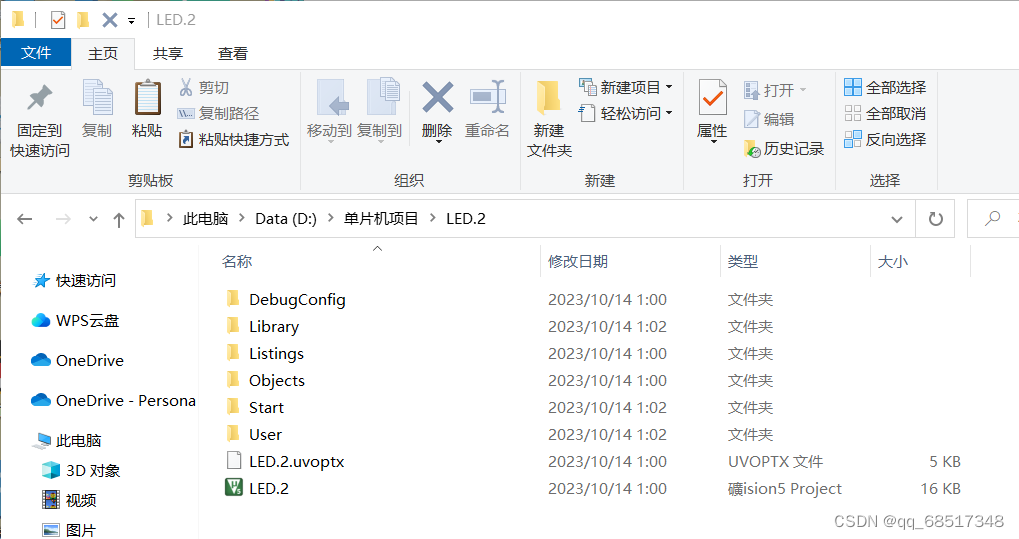

• 将STM32标准外设软件库包含的Library、Start、User文件夹复制到LED.2文件夹中

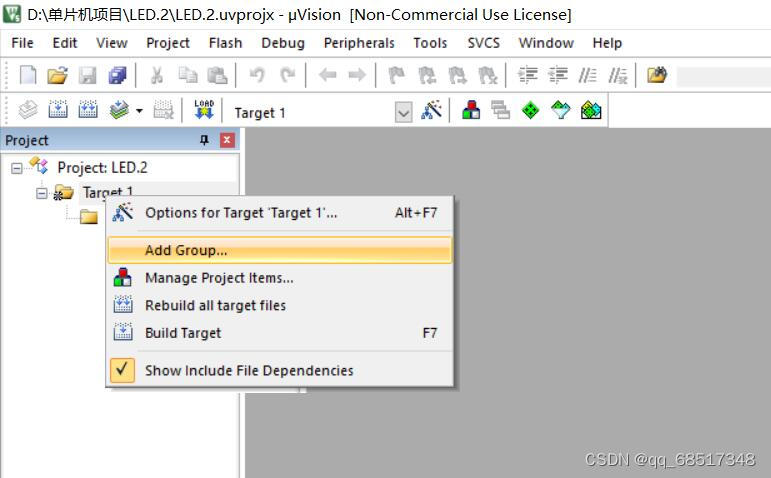

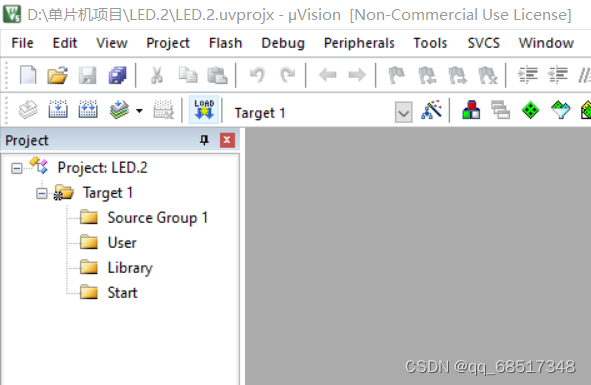

• 在keil中添加文件组

• 分别命名为User，Library，Start

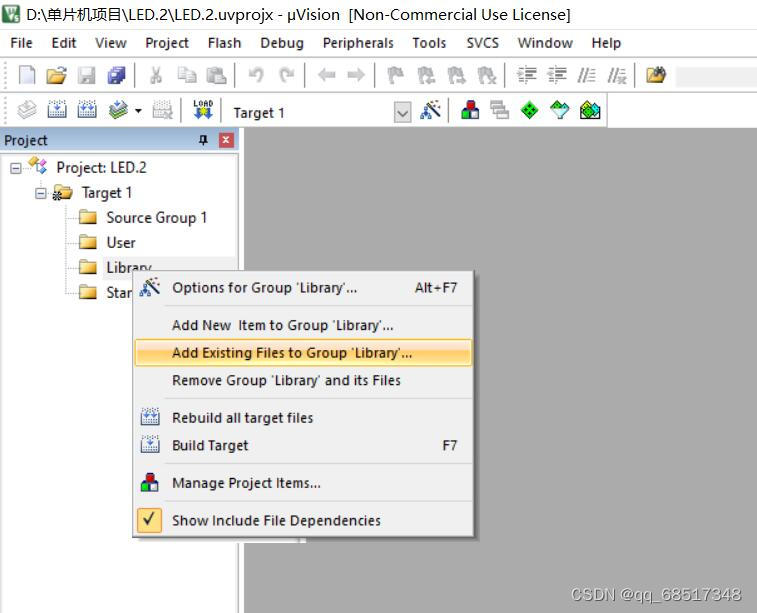

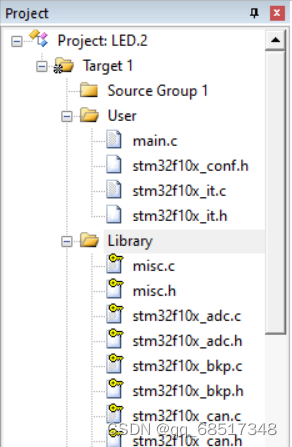

• 将LED.2文件夹中相应的文件全部添加进去

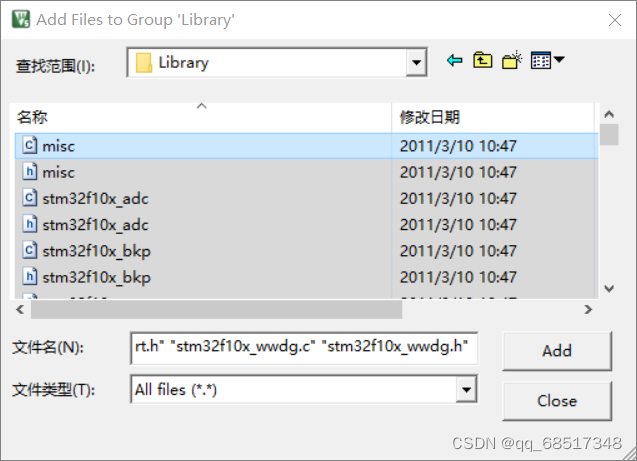

• 选择所有文件（All files）添加

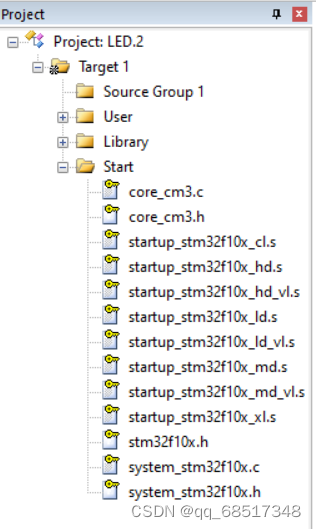

• 添加完成

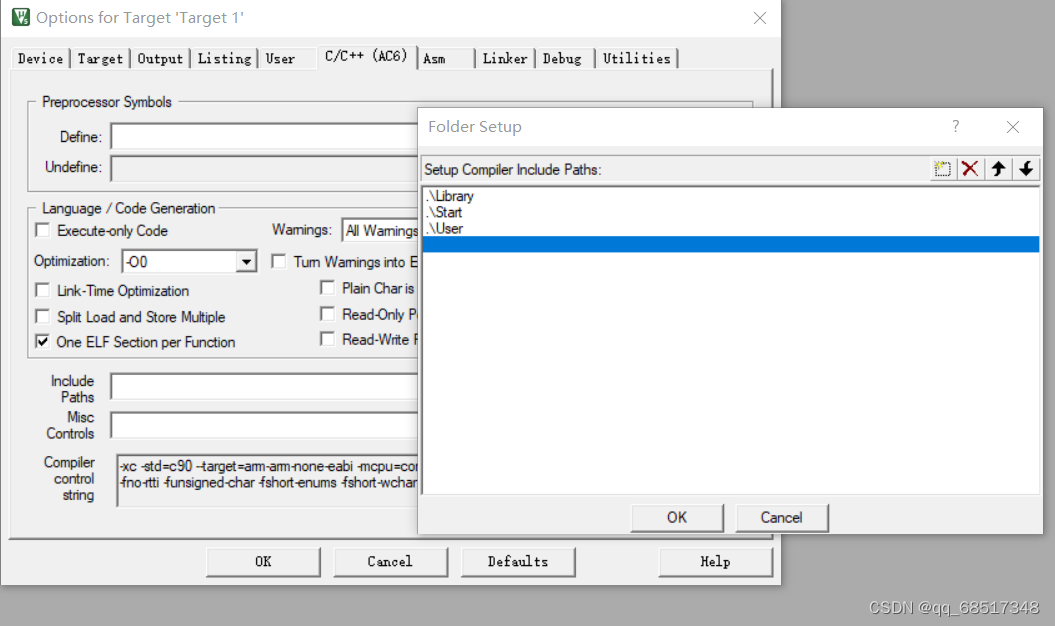

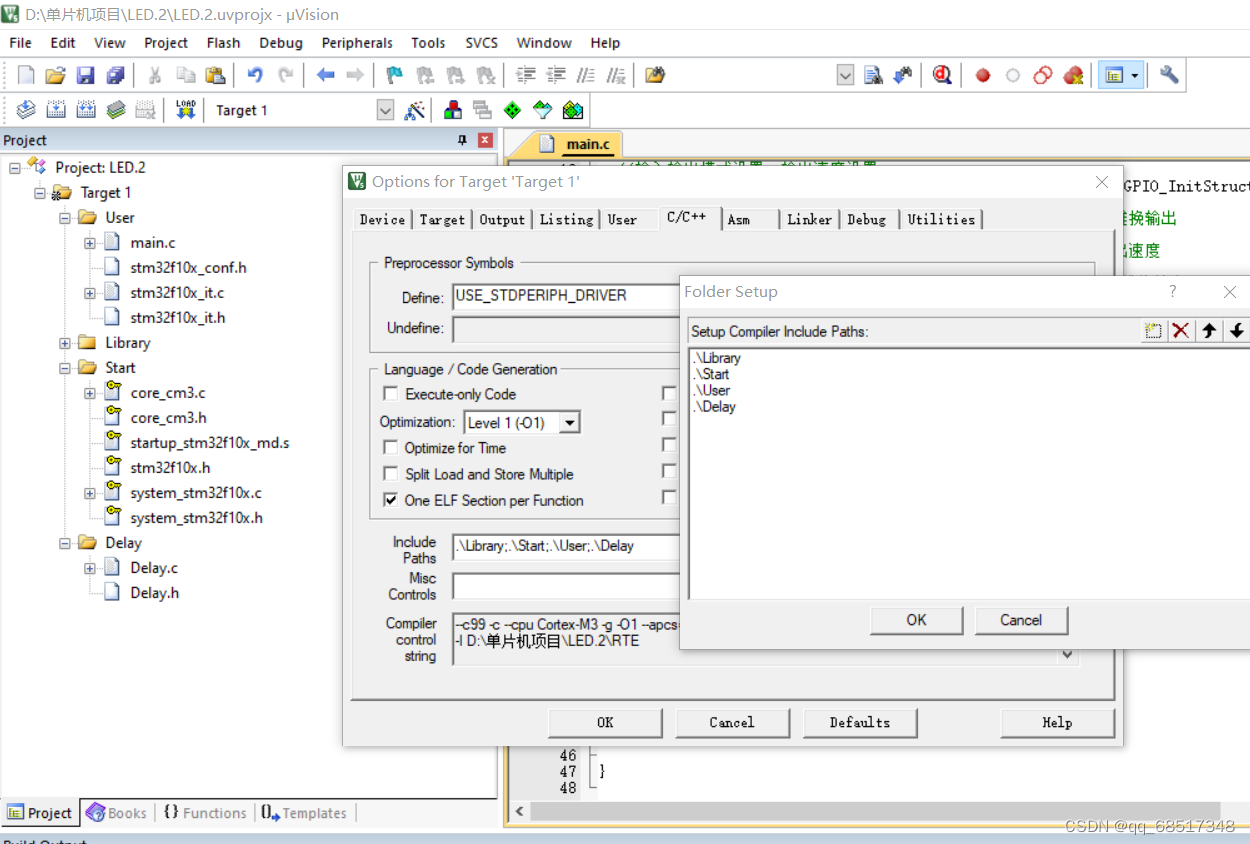

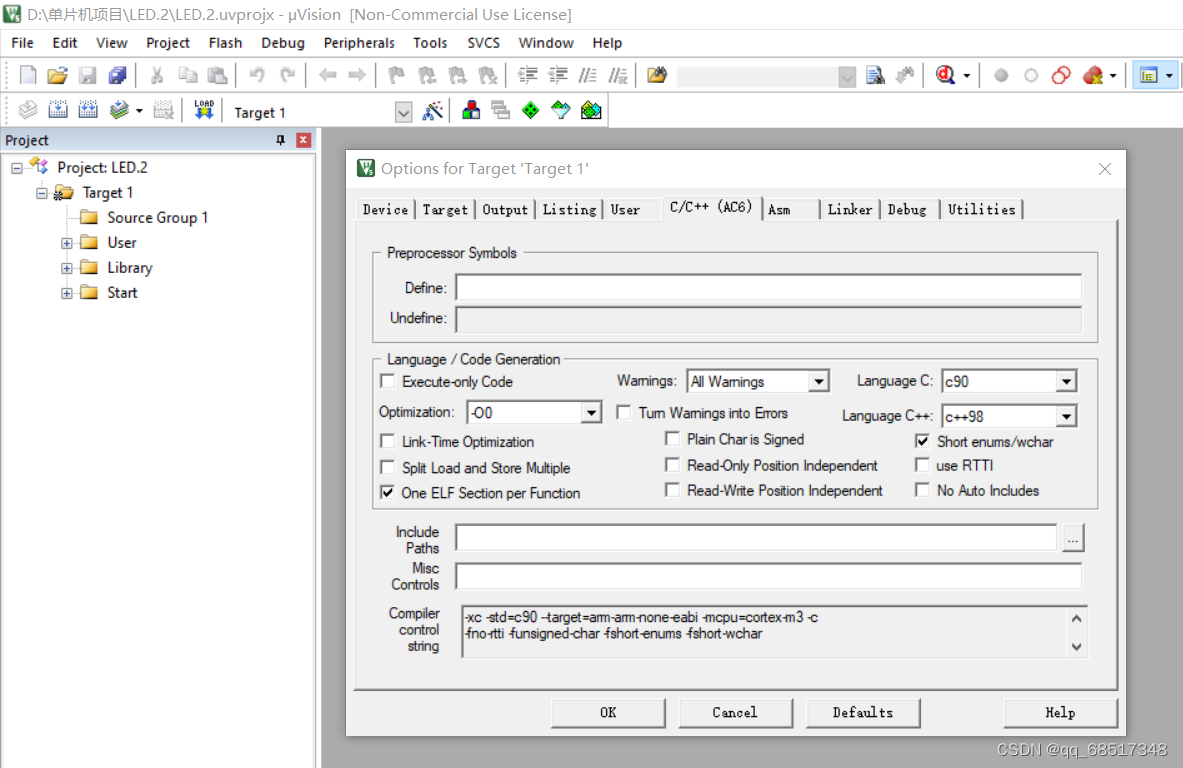

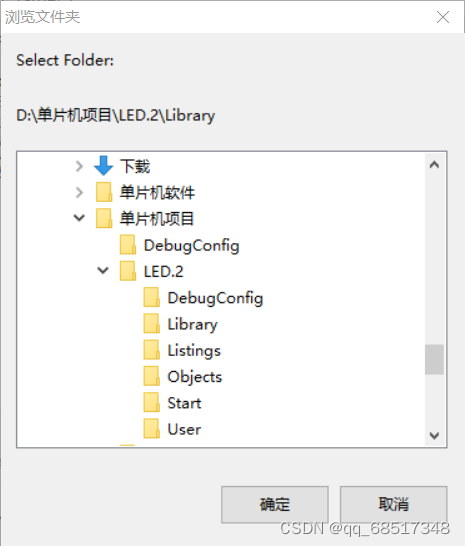

• 点击魔术棒，打开C/C++,在Include Paths处添加文件路径



3.创建成功

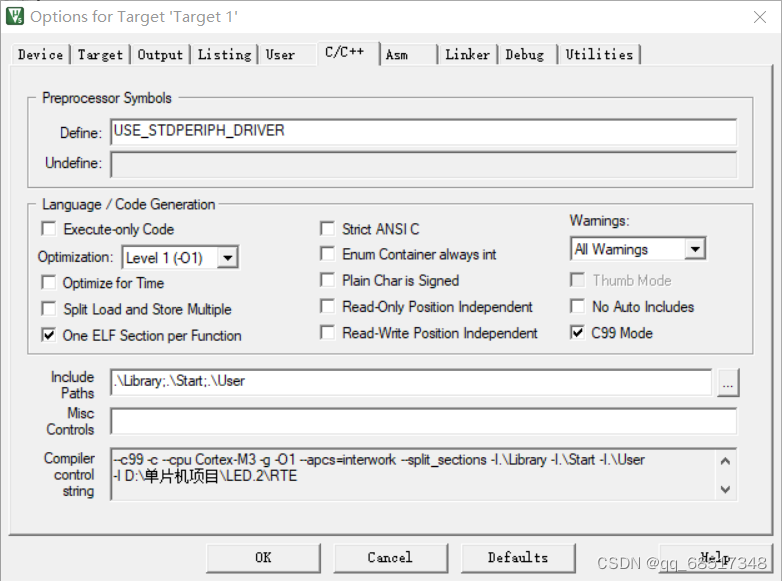

• 配置芯片初始化程序

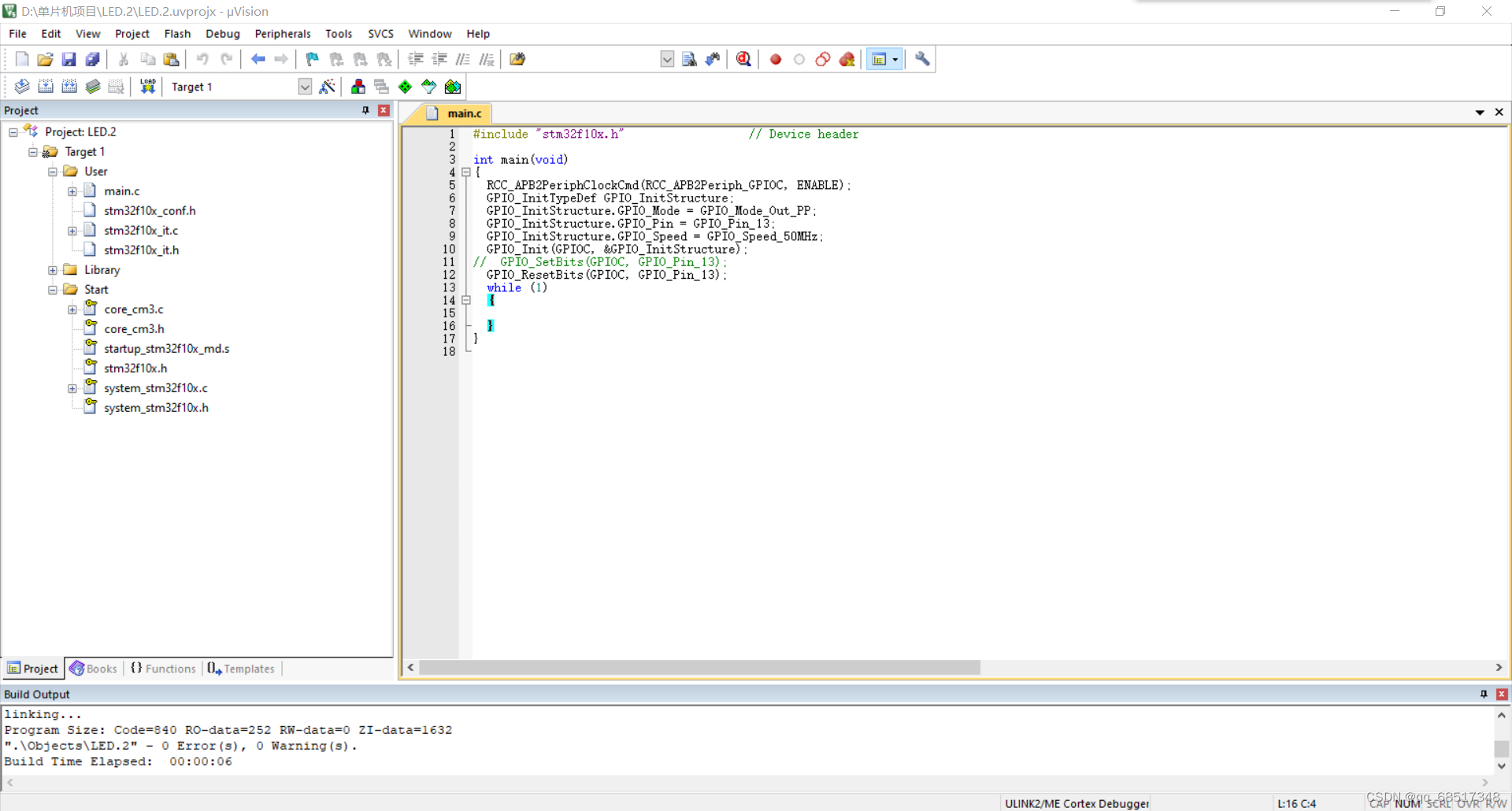

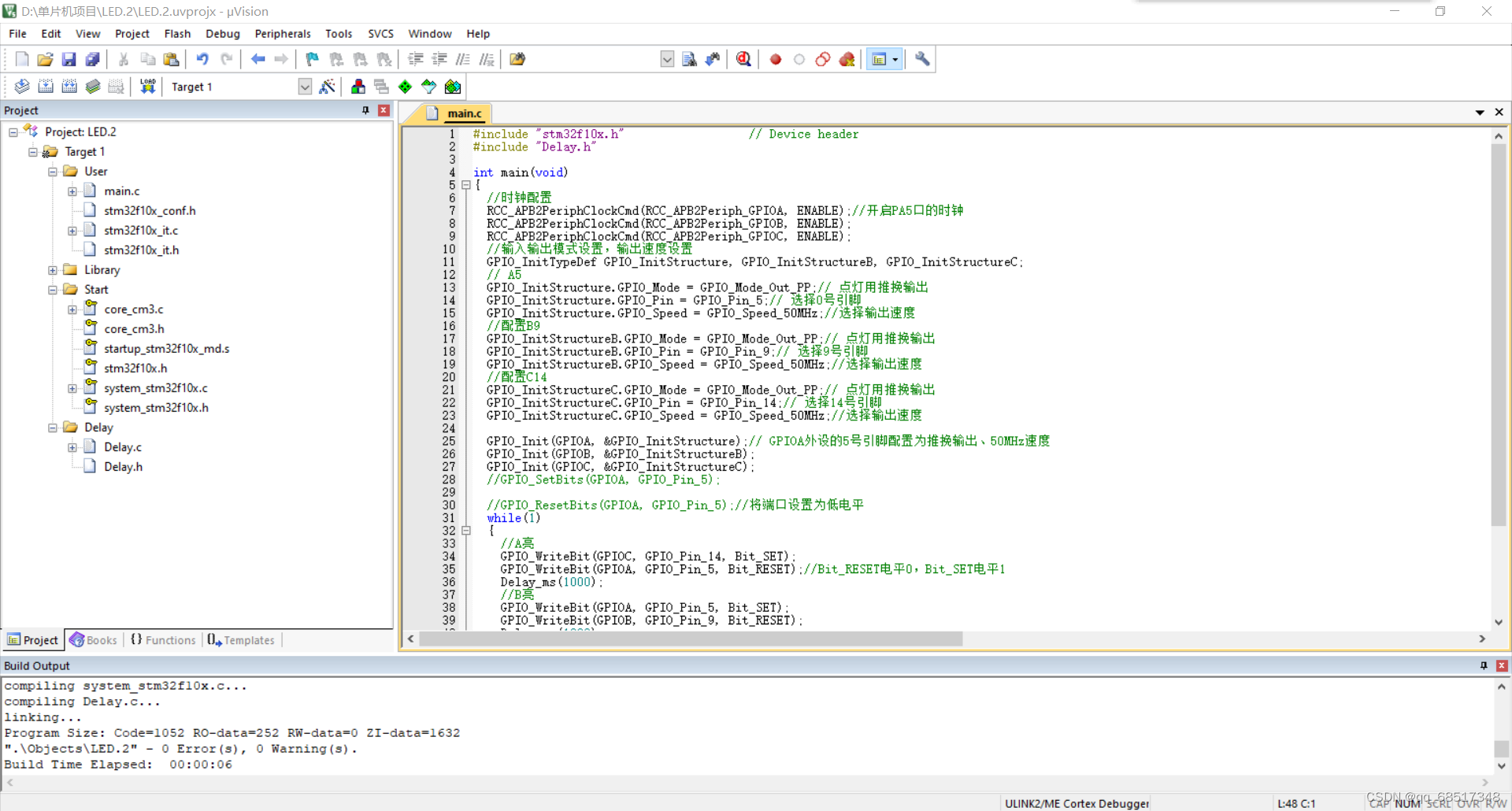

  通过编译 工程文件创建成功

三、实验运行

用标准外设库方式使用某个端口GPIOx端口管脚控制几个LED灯，轮流闪烁，间隔时长1秒。

1.实验代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	//时钟配置
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启PA5口的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
	//输入输出模式设置，输出速度设置
	GPIO_InitTypeDef GPIO_InitStructure, GPIO_InitStructureB, GPIO_InitStructureC;
	// A5
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;// 点灯用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;// 选择0号引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//选择输出速度
	//配置B9
	GPIO_InitStructureB.GPIO_Mode = GPIO_Mode_Out_PP;// 点灯用推挽输出
	GPIO_InitStructureB.GPIO_Pin = GPIO_Pin_9;// 选择9号引脚
	GPIO_InitStructureB.GPIO_Speed = GPIO_Speed_50MHz;//选择输出速度
	//配置C14
	GPIO_InitStructureC.GPIO_Mode = GPIO_Mode_Out_PP;// 点灯用推挽输出
	GPIO_InitStructureC.GPIO_Pin = GPIO_Pin_14;// 选择14号引脚
	GPIO_InitStructureC.GPIO_Speed = GPIO_Speed_50MHz;//选择输出速度

	GPIO_Init(GPIOA, &GPIO_InitStructure);// GPIOA外设的5号引脚配置为推挽输出、50MHz速度
	GPIO_Init(GPIOB, &GPIO_InitStructureB);
	GPIO_Init(GPIOC, &GPIO_InitStructureC);
	//GPIO_SetBits(GPIOA, GPIO_Pin_5);

	//GPIO_ResetBits(GPIOA, GPIO_Pin_5);//将端口设置为低电平
	while(1)
	{
		//A亮
		GPIO_WriteBit(GPIOC, GPIO_Pin_14, Bit_SET);
		GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_RESET);//Bit_RESET电平0，Bit_SET电平1
		Delay_ms(1000);
		//B亮
		GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_SET);
		GPIO_WriteBit(GPIOB, GPIO_Pin_9, Bit_RESET);
		Delay_ms(1000);
		//将上一个点亮的熄灭，C亮
		GPIO_WriteBit(GPIOB, GPIO_Pin_9, Bit_SET);
		GPIO_WriteBit(GPIOC, GPIO_Pin_14, Bit_RESET);
		Delay_ms(1000);
	}

}

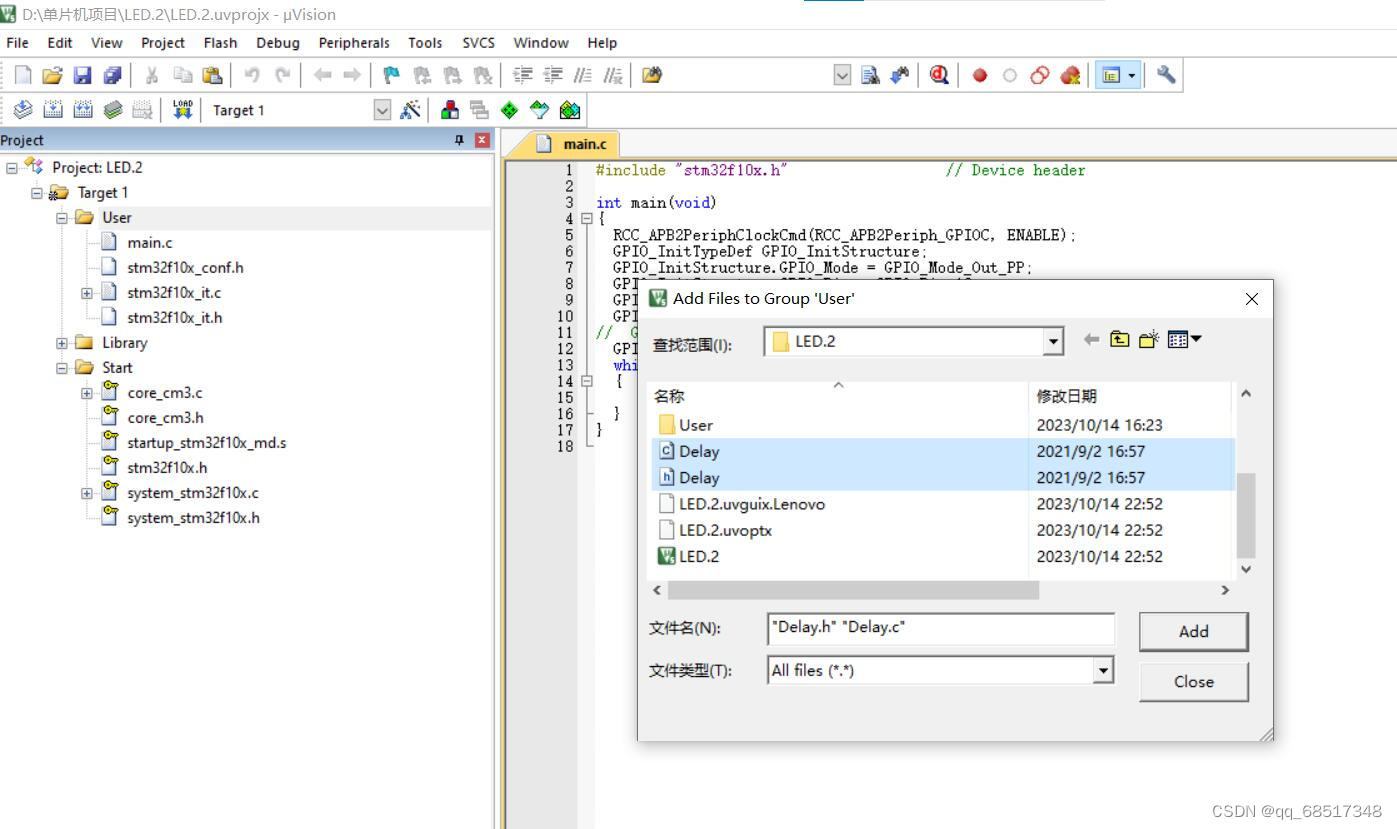

• 添加Delay相关文件

• 添加Delay文件的路径·


2.成功运行

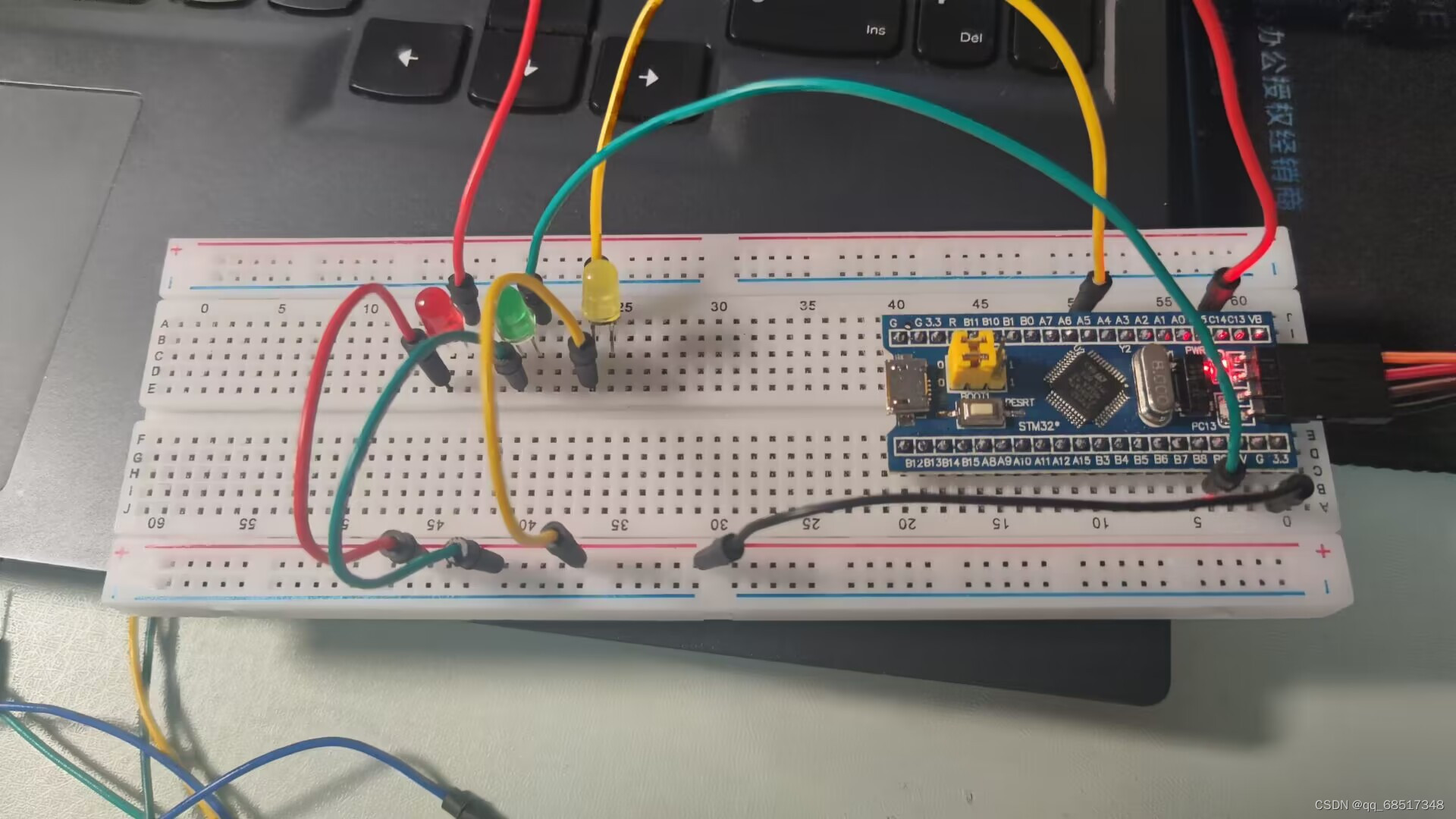

3.硬件实现

四、Keil的软件仿真

1.配置（魔术棒）

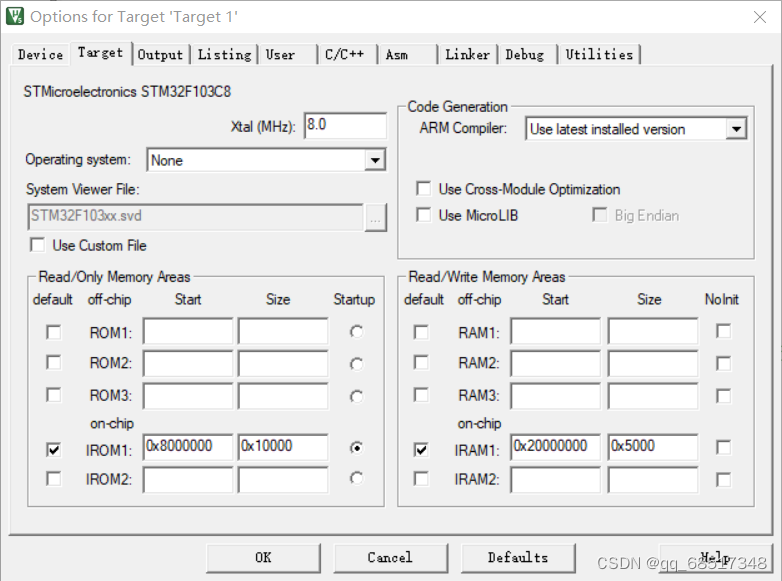

• Target页设置
  Xral（MHz）设置为8.0
  Target界面中，选择跟正确的晶振大小，使用8MHz的外部晶振。这个选项在软件仿真中起到很重要的作用，如果选择错误，那么波形一定是错误的，因为时间不准确。

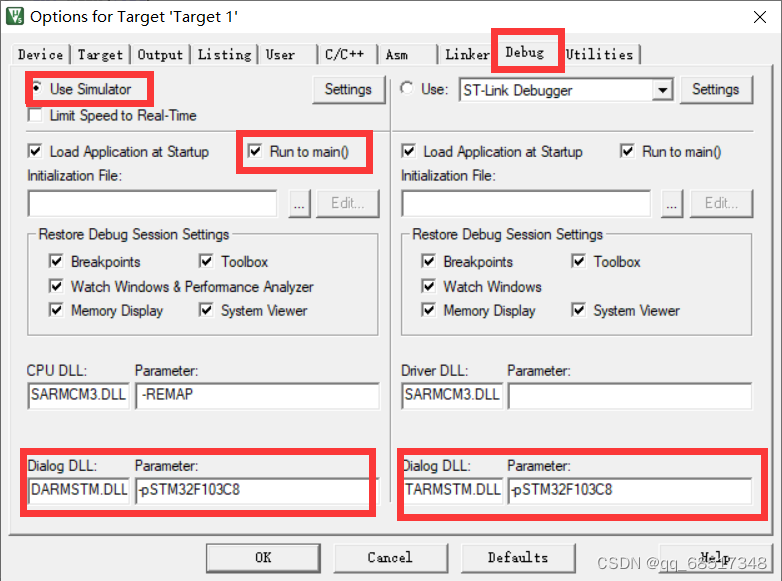

• Debug页的设置


2.利用逻辑分析仪

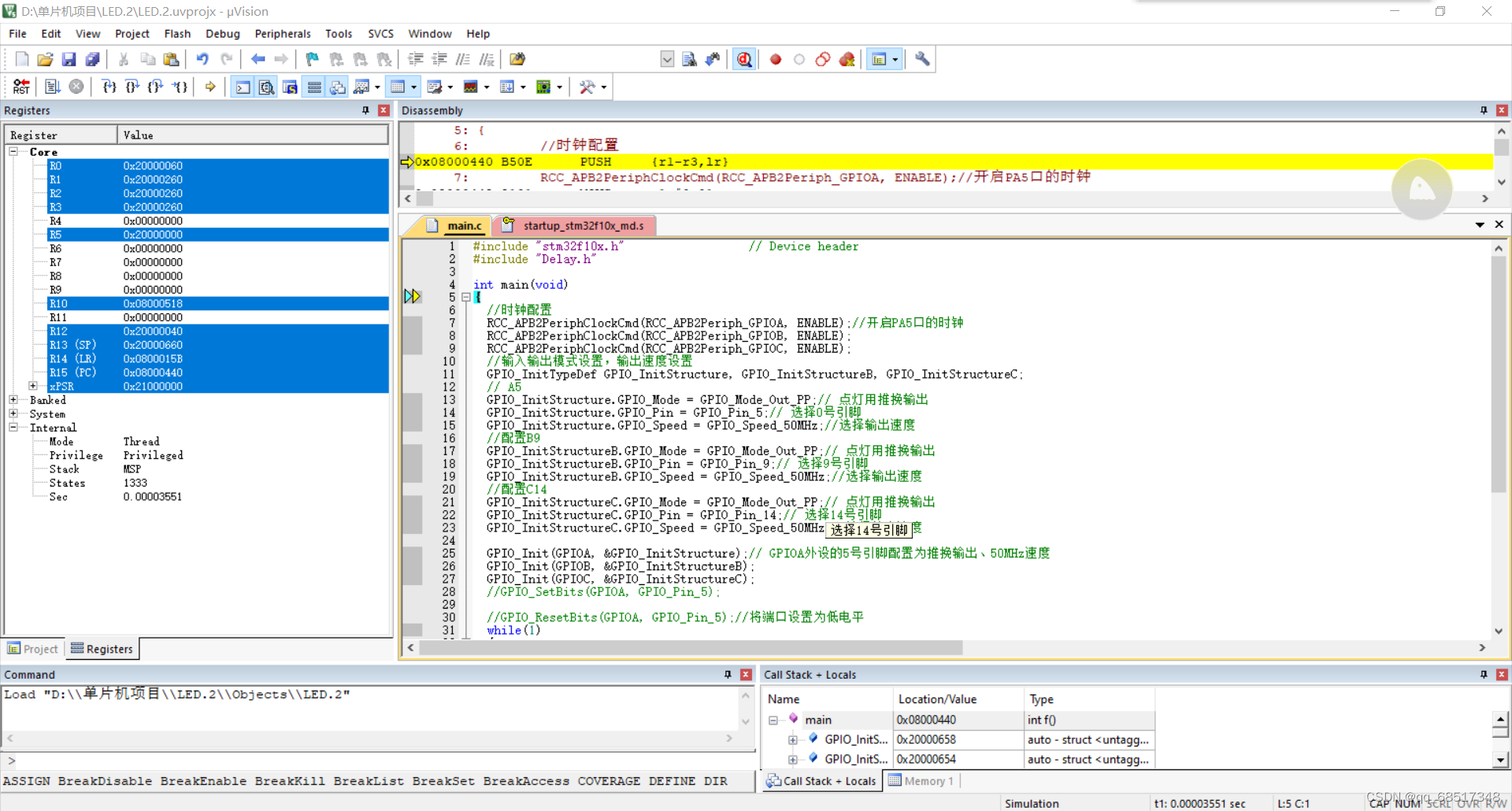

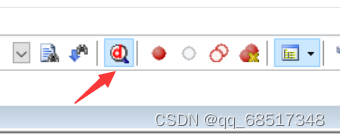

• 点击debug，进入调试页面

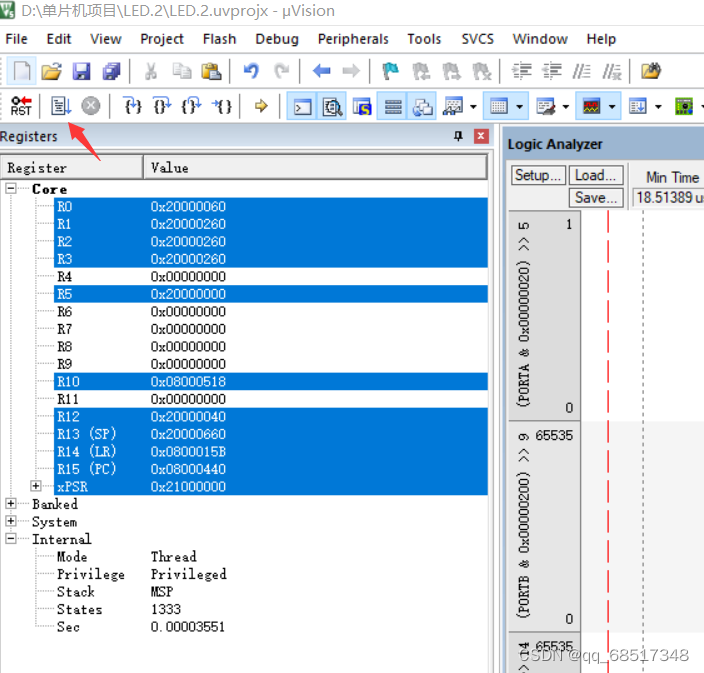

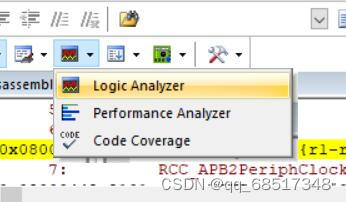

• 选择逻辑分析仪

• 选择要观察的引脚

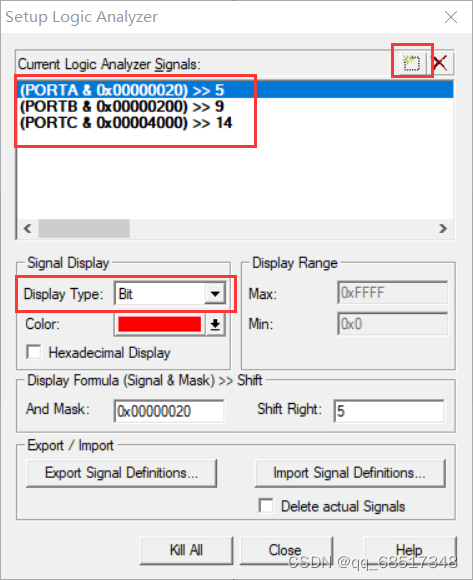

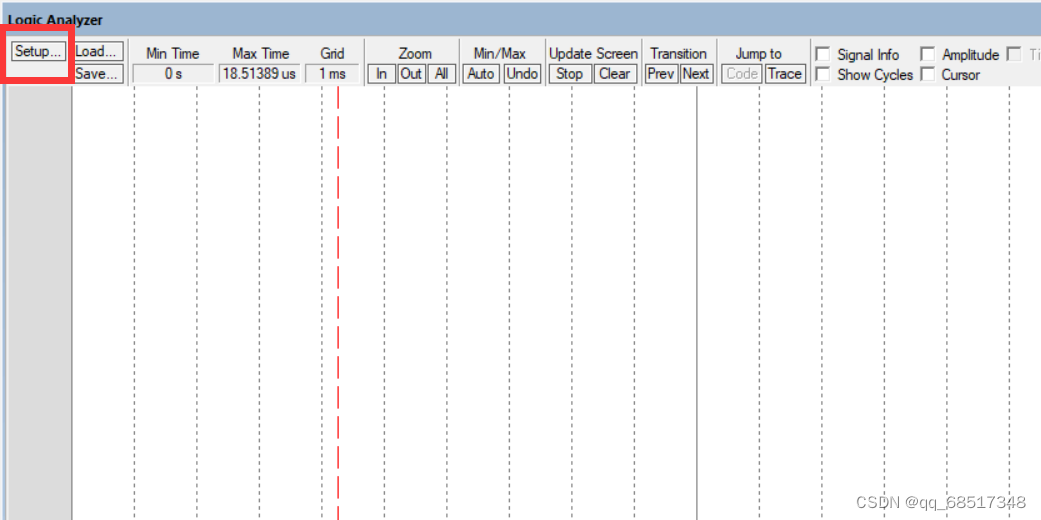

• 点击右上角，添加A5(直接输入PORTA.5，按回车即可),B9,C14引脚，注意每个引脚的Display Type选择为Bit


3.GPIO波形

• 运行程序

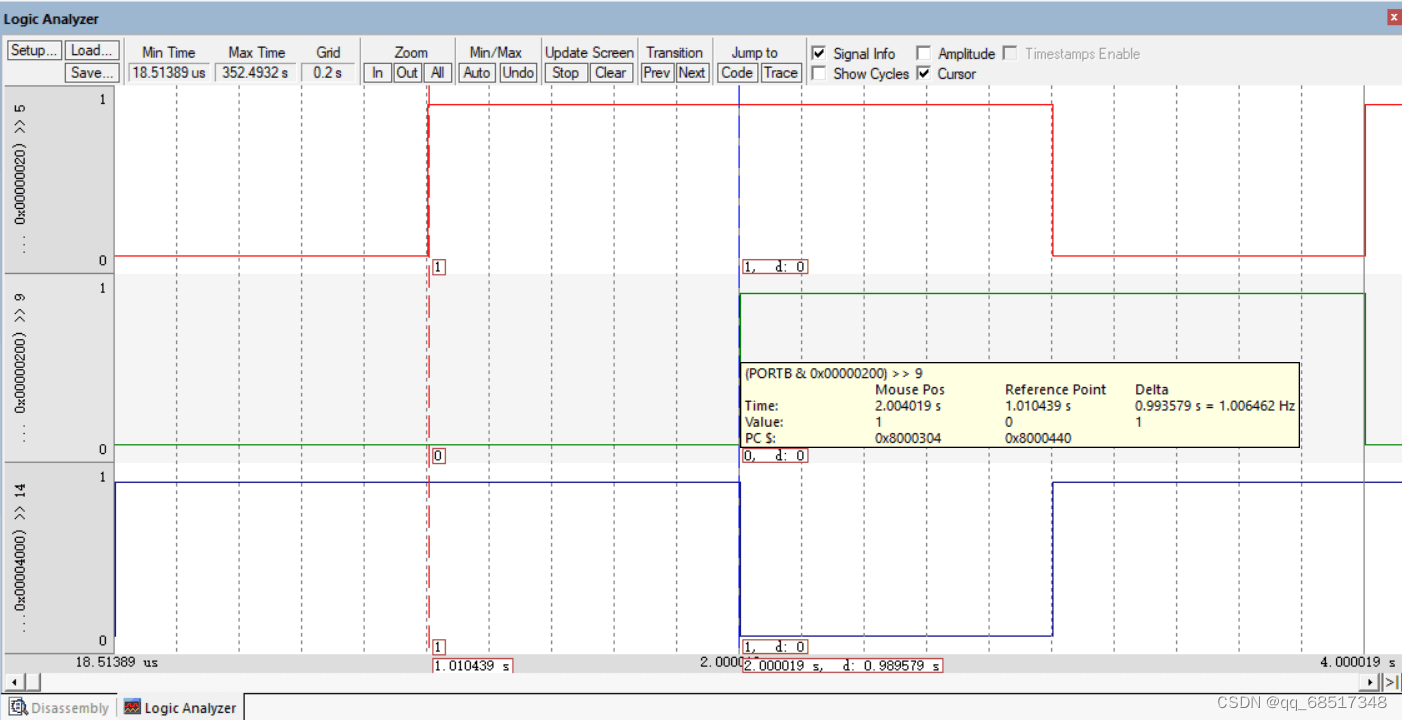

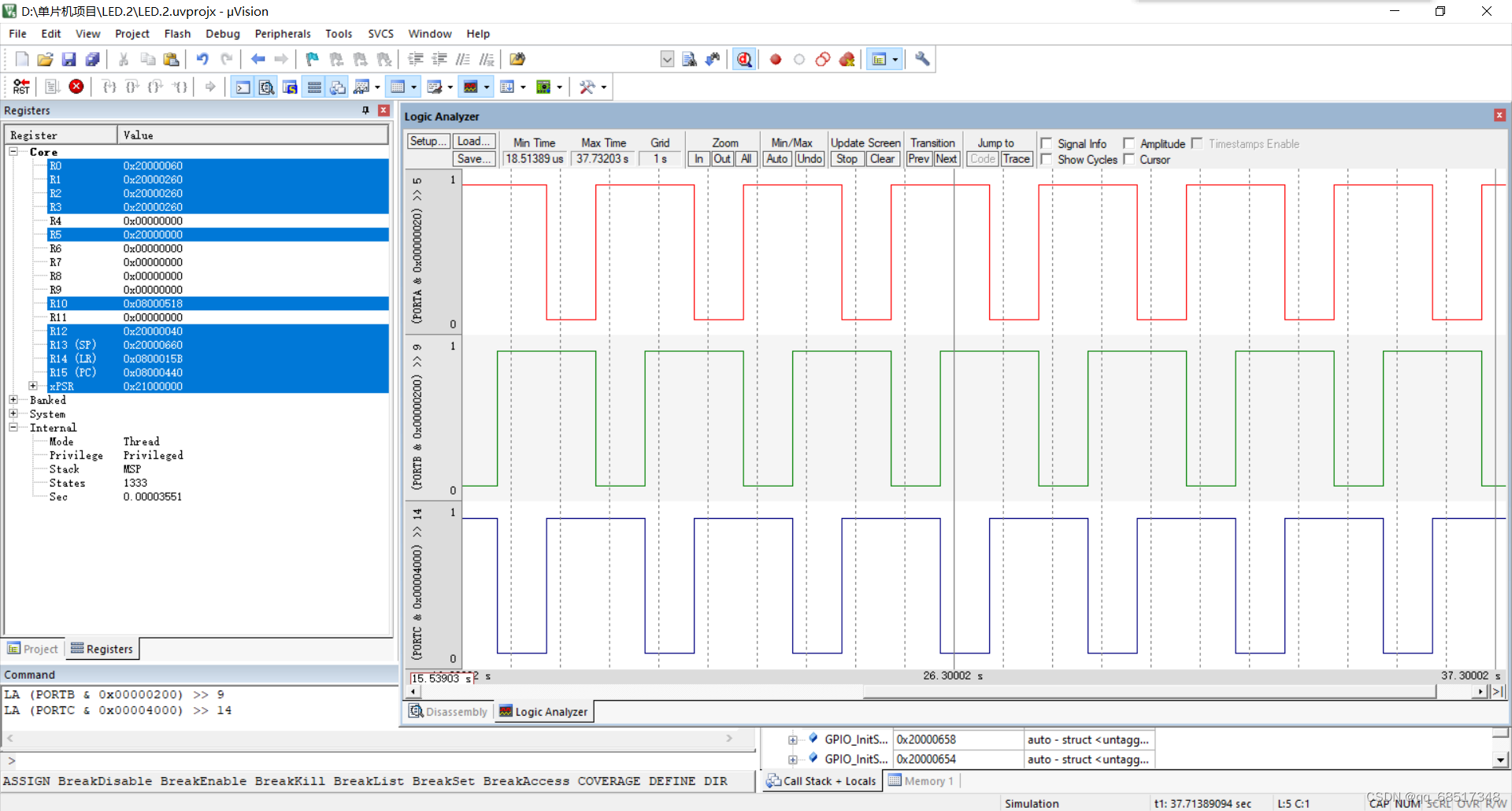

• 观察波形



  观察上述仿真波形，可以得到三个引脚电平输出都是一低两高，相对应的只有一个LED灯亮，从而实现流水功能。故引脚输出时序状态正确，通过仿真波形具体计算得到，延时周期大约在0.99s左右。

五、总结

本次LED流水灯实验主要是基于STM32F103标准外设库的一个实验，通过这个实验，我们可以了解如何使用STM32F103的标准外设库来控制LED灯的亮灭和模式。STM32F103标准外设库提供了对芯片上各种外设的控制能力，做其他实验时也可采用本方法，更加方便快捷。
通过这个基于STM32F103标准外设库的LED流水灯实验，我学习了如何使用STM32F103的标准外设库来实现LED流水灯功能，学习了如何初始化和配置GPIO和定时器，学习了如何使用keil仿真逻辑分析仪功能观察管脚的时序波形，用此功能观察GPIO端口的输出波形。这个实验不仅让我理解了STM32F103标准外设库的使用方法，也增强了我的编程和调试能力。
