STM32F1的命令行解释器shell，单片机同系列移植便捷版

目录

基本说明

文件说明：

移植说明

准备工作

shell源码

通信工具

移植

针对新手的详细移植

针对的有基础的人的移植

测试

写命令

命令中文解释

结尾

---

基本说明

该项目基于别人开源的shell命令行解释器更改来的，我将它完全模块化，以便不同工程使用。

目前我这个源码对于STM32F1系列单片机的使用非常方便，基本不需要修改什么东西就可以直接用，省去了繁琐的配置和移植。

如果需要更多的功能或者修改一些必要的代码，请转至原作者的文章地址。

 原作者文章地址：适用stm32的命令行解释器shell_古么宁的博客-优快云博客_shell stm32

注意：本源码需要原工程没有串口配置文件，否则有可能会造成冲突，这个时候就需要你去重新配置串口文件，当前shell源码使用的是USART1串口。

文件说明：

shell.c：命令行相关，支持 table 键补全，支持上下左右箭头响应，提供参数解析，历史纪录。支持多个交互，如串口，telnet，或者usb，可各自建立交互。

ustdio.c:提供 printk 函数，重定义 printf 函数。

shell_control.c:与用户自定义命令有关，可以在里面自定义命令。

USART.c：与串口设置有关，会占用USART1串口，所以最好替换掉原来的串口配置文件。

移植说明

如果你是新手，那么移植请看目录里面的《针对新手的详细移植》。

如果有一定的基础，那么请看目录里面的《针对有基础的人详细移植》。

准备工作

首先需要准备一个STM32F1工程，这里我用一个空的工程模板来演示，其次准备好shell源码和通信工具。

shell源码

sehll源码：github

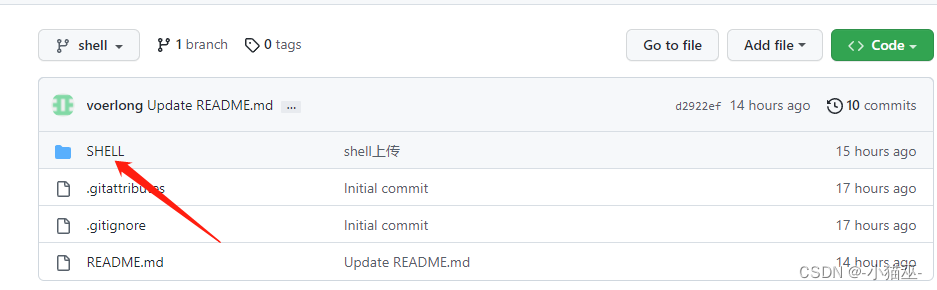

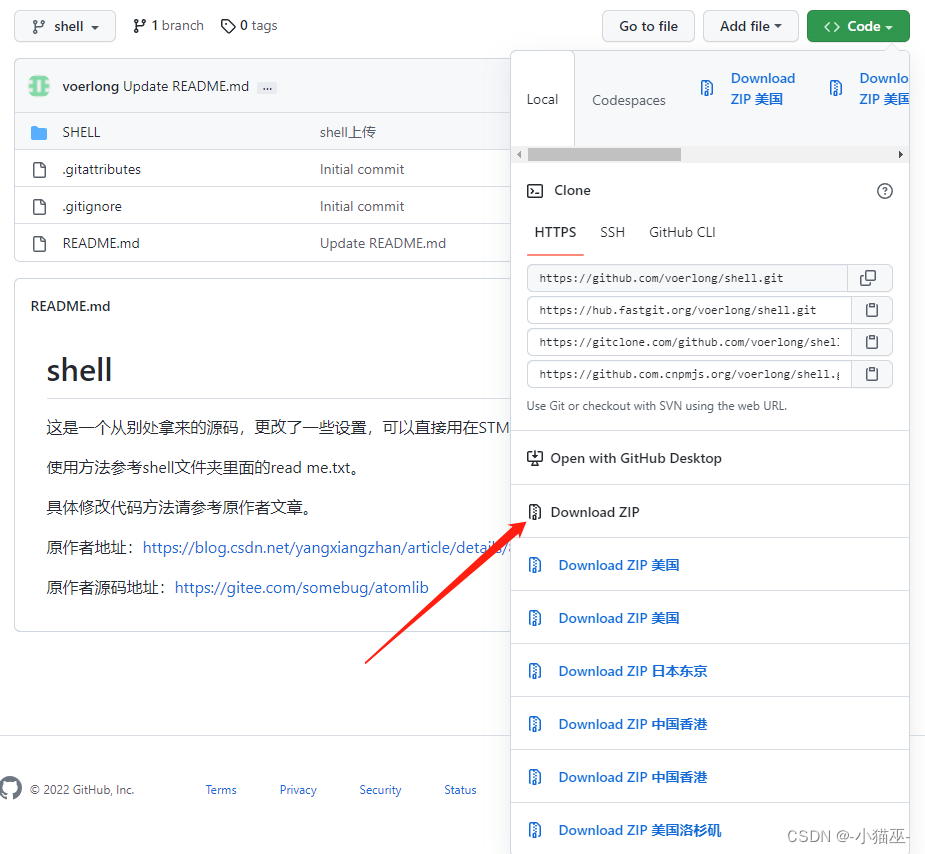

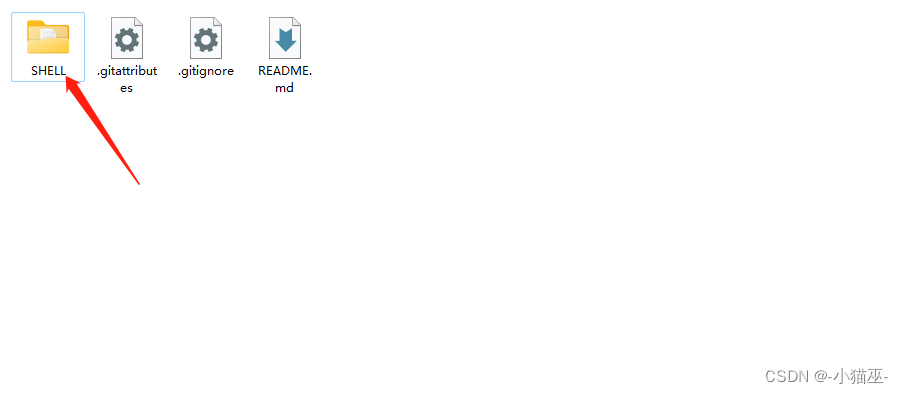

点进github链接，可以看见如图这几个文件，其中的SHELL文件夹里面就是我们需要的源码。

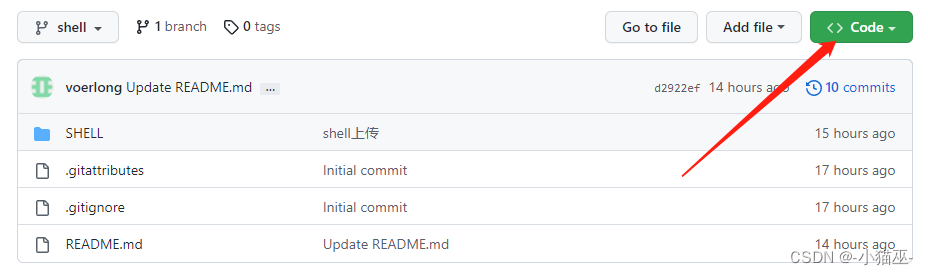

然后我们点击右上角的Code 。

 会出现一些下载选择，我们点击Download ZIP来下载shell源码。

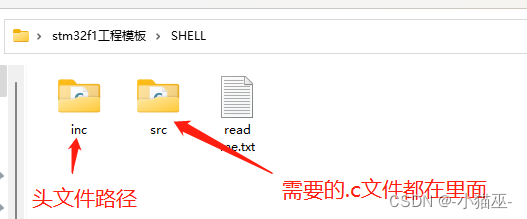

 下载完成后解压，找到文件夹里面的SHELL文件夹，这里面存放的就是我修改过后的shell源码。

通信工具

通信工具：MobaXterm

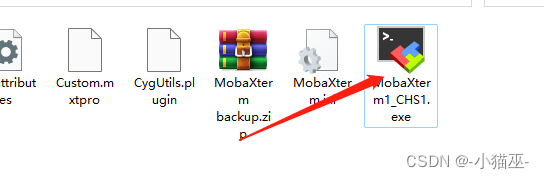

同样点击github链接按照上面的方法下载ZIP后解压，得到MobaXterm1_CHS1.exe文件，点开这个可执行文件后点击会话夹，新建会话。

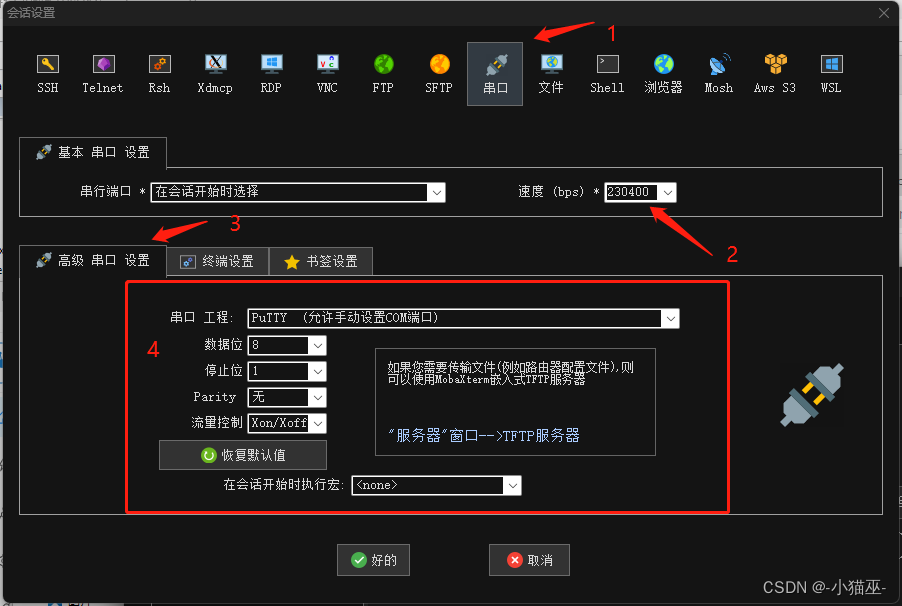

点击串口，设置波特率为230400，再点击高级串口设置，配置成如图。

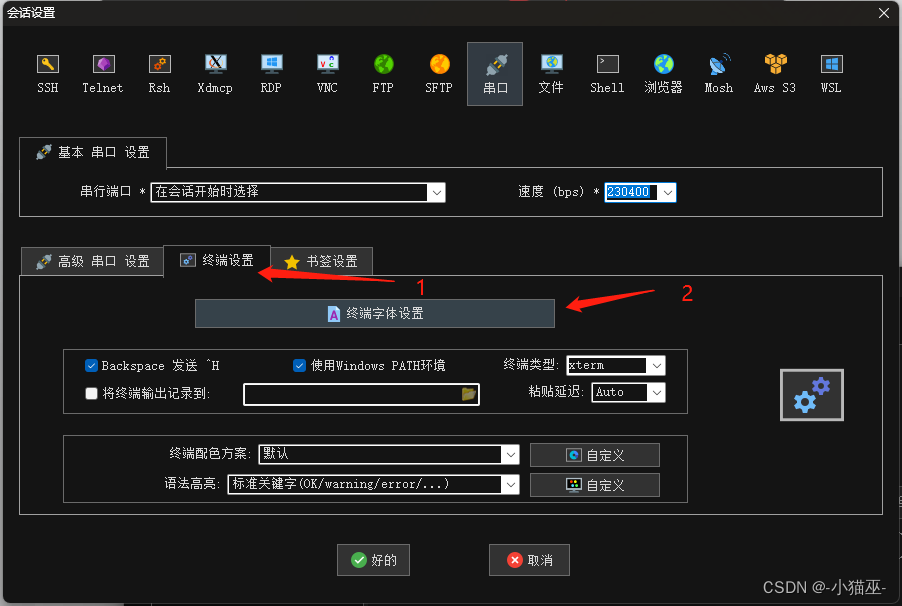

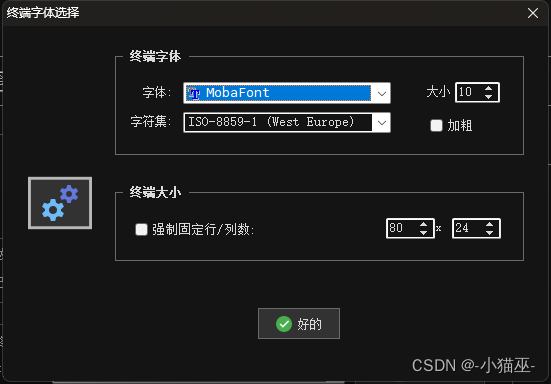

再点击终端设置，点击里面的 终端字体设置。

 将里面配置成如图

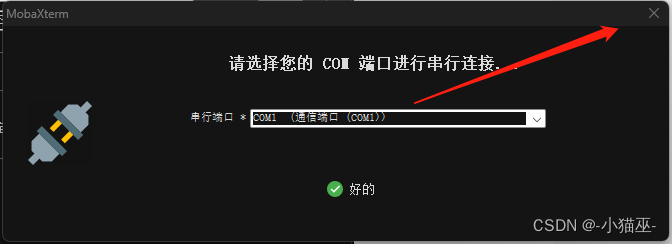

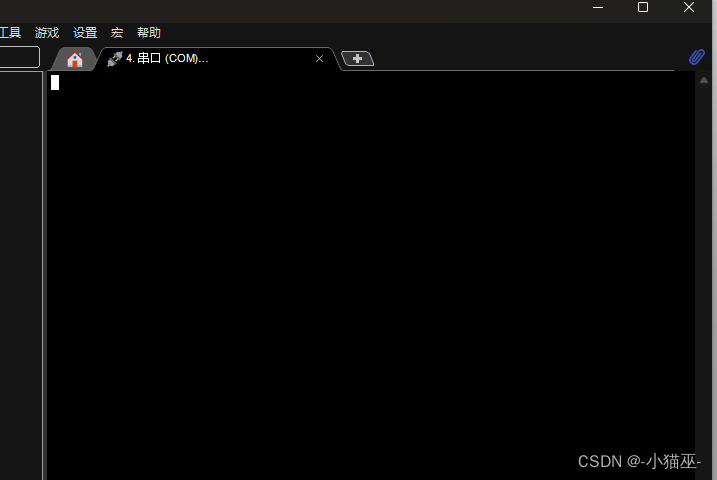

 然后一直点击好的返回主界面，这个时候会自动给你开一个通信窗口，让你选择com端，我们直接关掉就好了。

这样，我们的准备工作就算完成了。

移植

针对新手的详细移植

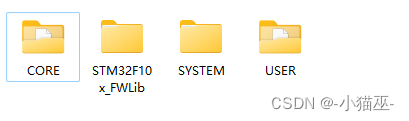

首先打开我们的工程。

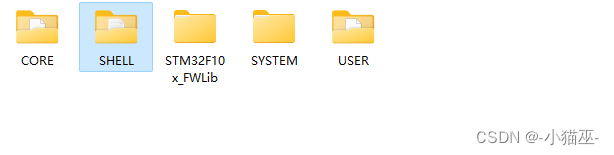

 然后将刚刚下载的SHELL文件夹整个拷贝进去。

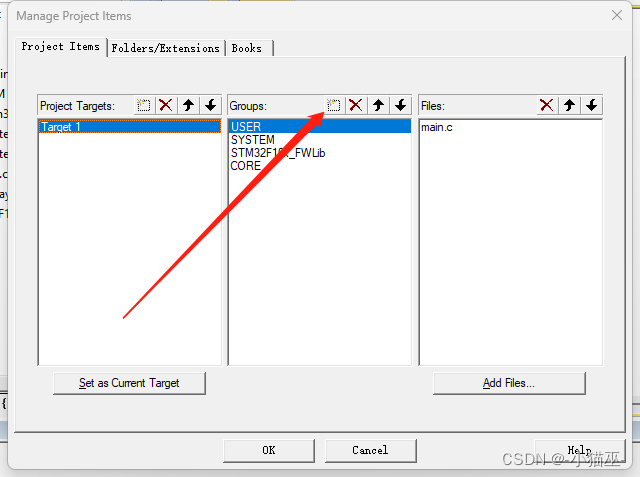

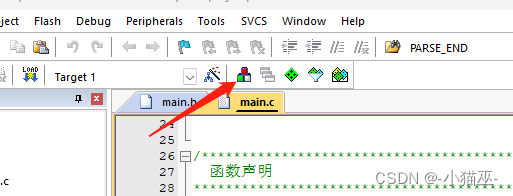

接着打开我们的工程，点击Manage Project Items。

 在工程内新建一个文件夹，名字与实际文件夹一样都是SHELL，这样方便管理。

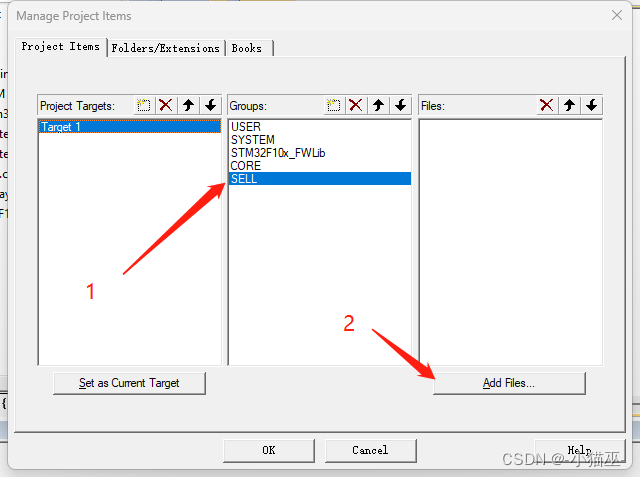

 创建好后点击刚刚新建的文件夹，然后点击右侧的Add Files..

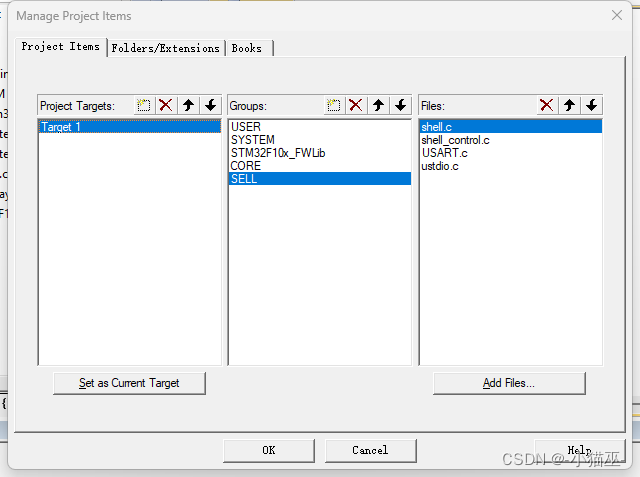

在这里将我们SHELL文件夹里面的src文件夹的.C文件都添加进去，点一下Add就可以了，然后点击右上角的×，可以看到，文件都顺利的添加进来了

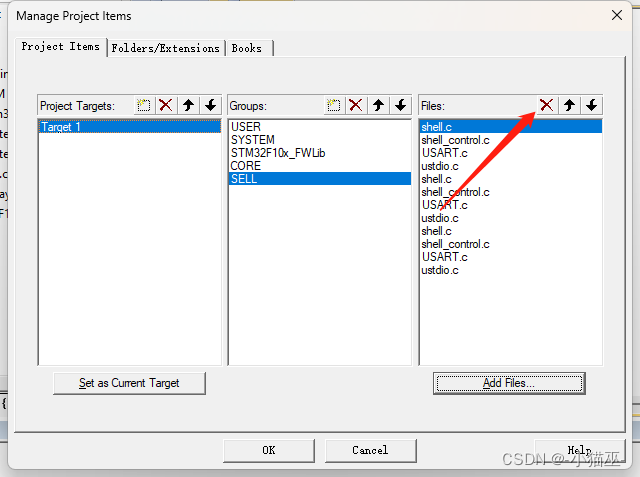

添加重复了的话就是下图的样子，这样就需要点击×按键，全部清除后重新添加，没有重复的话，这一步忽略。

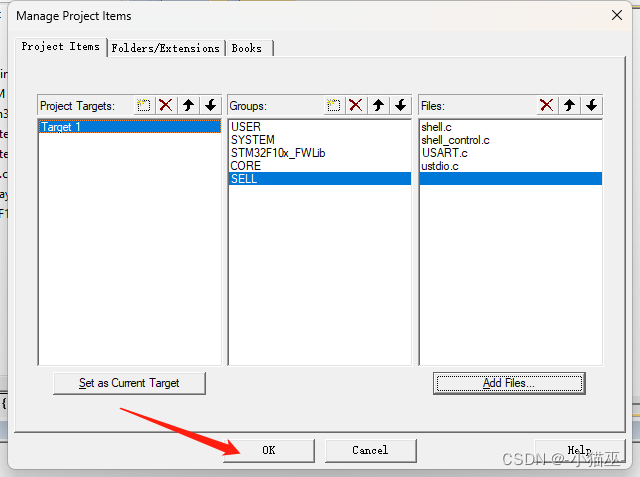

 完成添加后点击OK

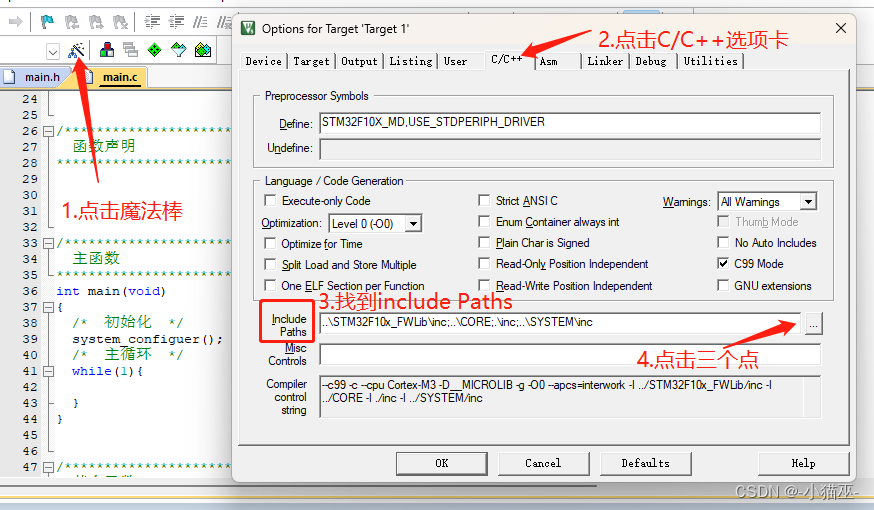

然后点击我们的魔法棒工具，选择c\c++选项卡,找到include Paths，点击右边的三个点。

 ​​​​​

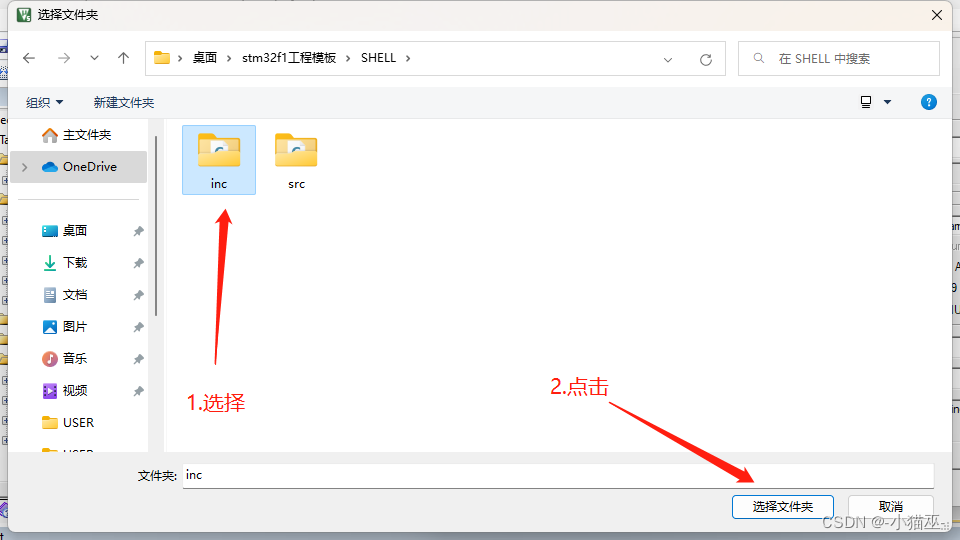

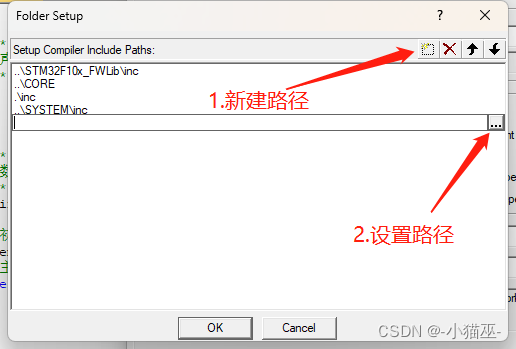

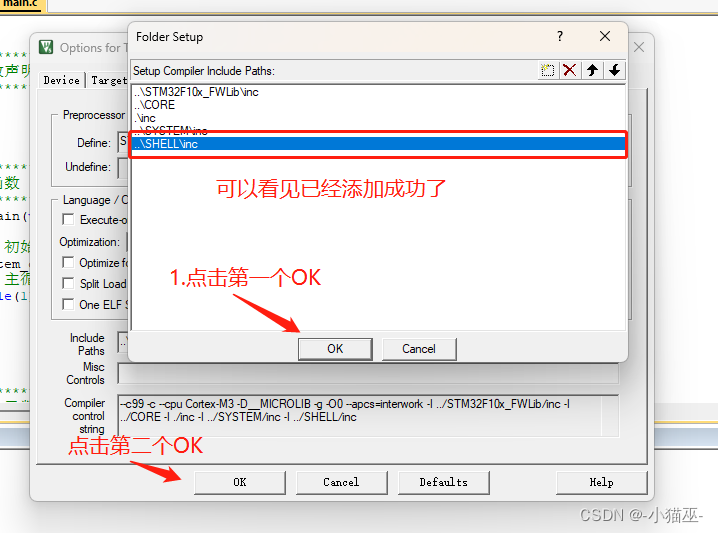

 出现Folder Setup窗口，点击新建路径，然后设置路径，路径选择SHELL文件夹里面的inc文件夹，点击添加，然后可以看见我们将头文件添加进去了，点击两个OK关闭窗口

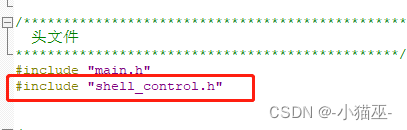

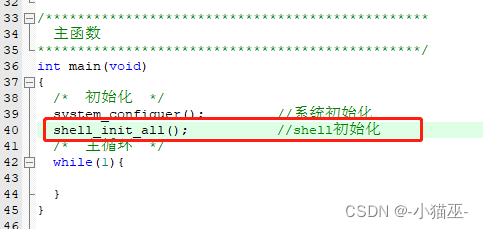

然后在主函数文件里用#include "shell_control.h"来调用shell头文件，初始化部分添加shell_init_all();指令，这是初始化shell的指令。



这个时候就移植好了。

针对的有基础的人的移植

将文件夹复制到工程文件夹里面，添加SHELL文件夹里面src文件夹里面的.c文件到工程里面，添加SHELL里面的inc文件夹到工程头文件路径，然后在主函数文件里面调用头文件

指令：#include "shell_control.h"

在main函数里面添加初始化：shell_init_all();



这个时候就移植好了。

测试

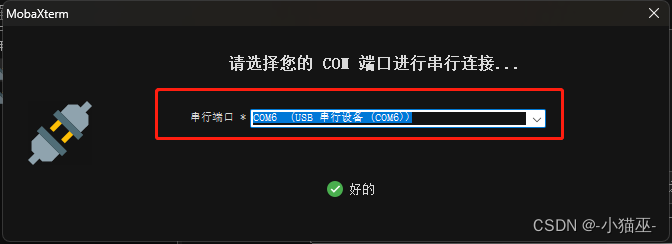

将程序烧录到我们的板子上面，连接好USART1的TX和RX，打开我们准备工作里面的通信工具，双击准备工作时候新建的com端，会弹出对话框，在这里选择我们对应的串口号（我这里是COM6，每个人的串口号都不一定一样，所以以自己的为准），然后点击好的。

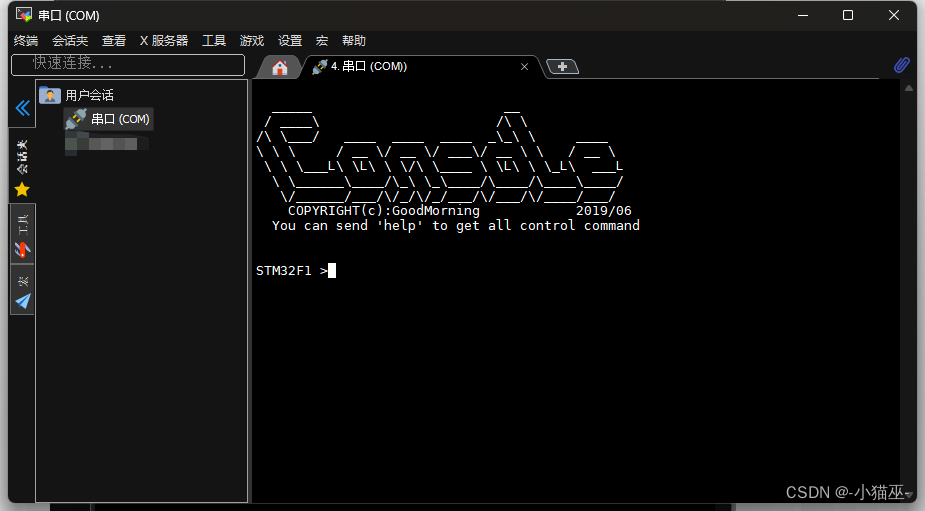

 可以看见出现了一个窗口，我们按下回车键（Enter），就会出现欢迎界面。



 就移植成功了。

写命令

这里只教如何简单的注册指令，具体复杂的请移步至原创作者文章。

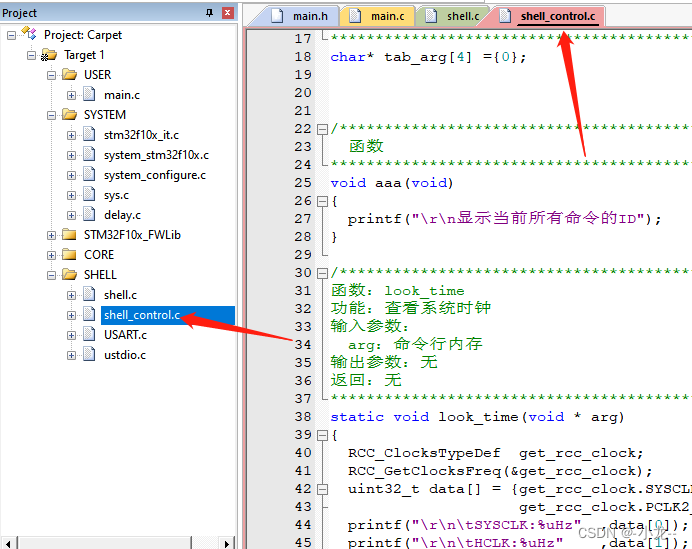

打开我们的shell_control.c文件。

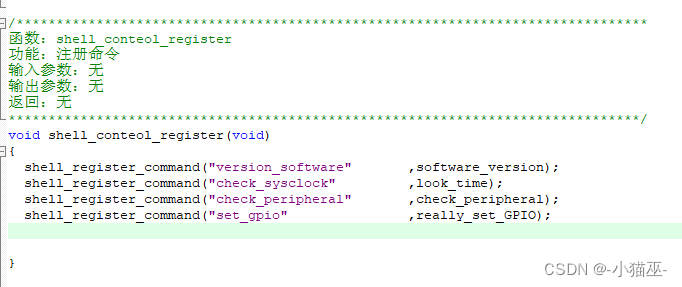

 滑到最下面，可以看见一个函数

 注册指令就放在这里，使用shell_register_command来注册，第一个字符串是通信工具输入的指令，第二个是检测到输入后要执行的函数。

我们新建一个命令，用来查看GPIO的运行状态。

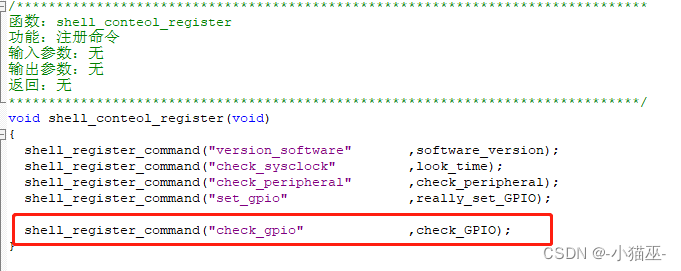

首先输入注册指令，然后填入检测的指令，和执行的函数

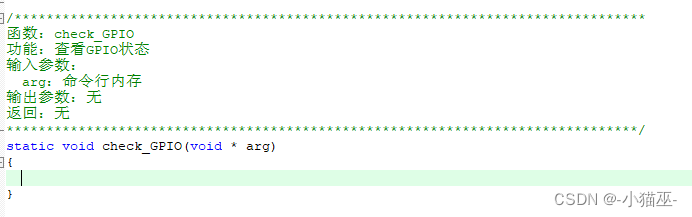

先编写执行代码的框架，然后编写执行函数的内部代码

 具体内部代码就不多赘述了，然后就是编译和烧录。

现在我们来看看注册成功没有。

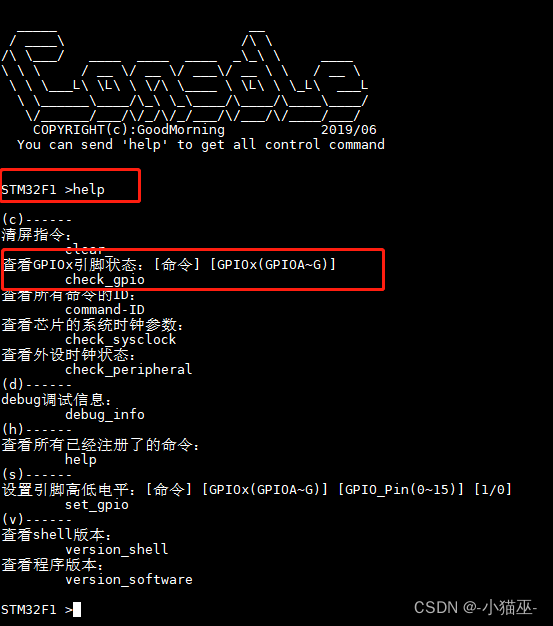

打开我们的通信工具，输入我们的help指令，可以看见出现了我们的指令（这个命令出现的中文解释后面介绍）。

这样我们就命令注册成功了。

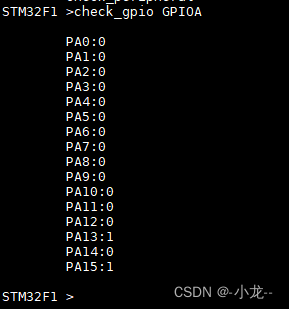

现在来尝试一下，可以看见已经成功查看了GPIO引脚的输出电压数据。

命令中文解释

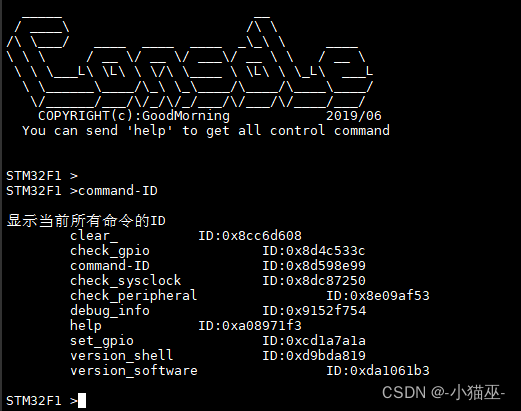

在shell中输入command-ID指令，会出现所以命令的ID将自己需要的记录下来。

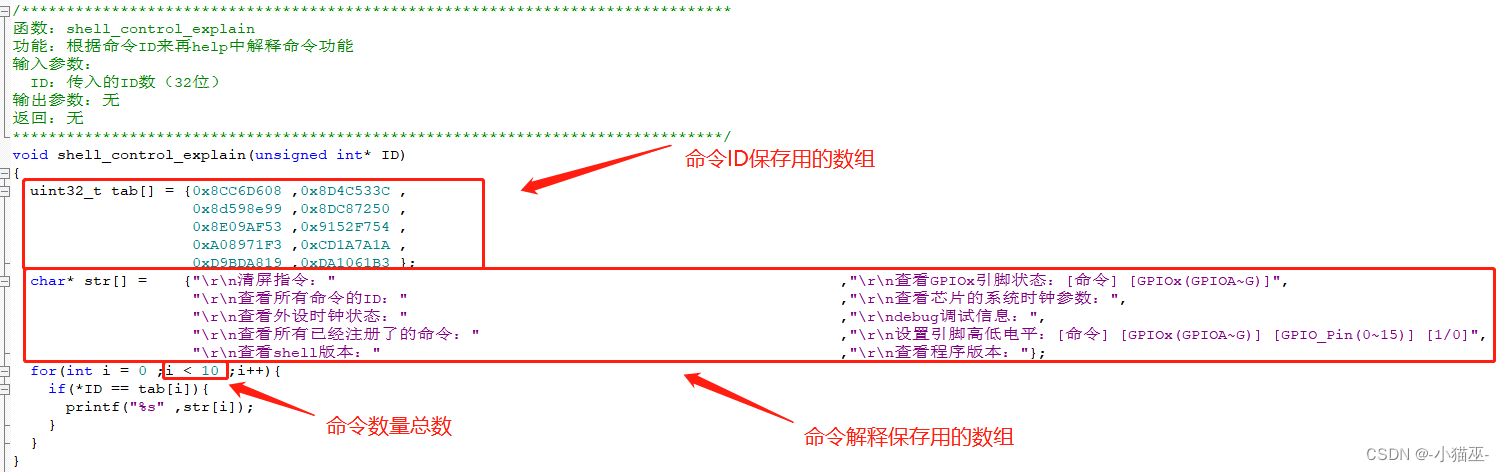

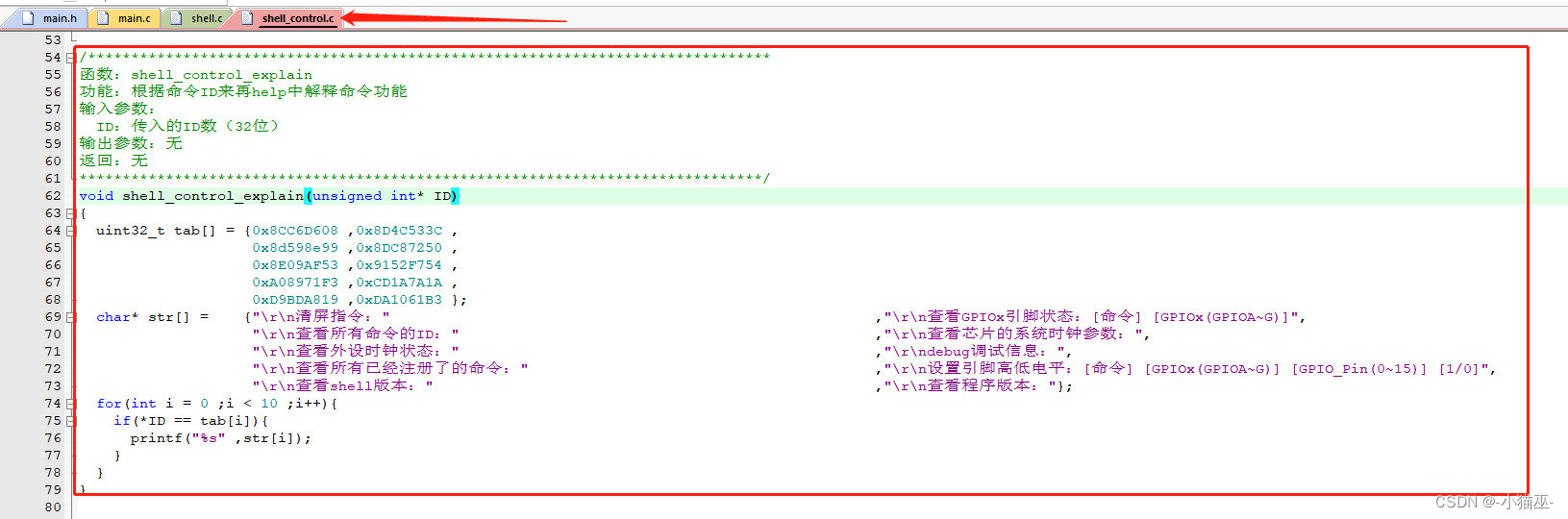

在shell_control.c里面找到shell_control_explain函数的定义，

 在tab数组处添加刚刚记下来的ID，在str数组中写入关于该命令的解释。

注意：这两个数组是对应的关系，就比如说tab[0]的ID的命令对应的解释是str[0]的解释

最后修改for循环里面的i<x(x表示有多少个指令)，将x修改成当前指令的数量

 编译后烧录，然后help指令里面显示的命令就会有命令解释了。

结尾

写文不容易，如果这篇文章对你有帮助，就点赞收藏吧，并在此感谢源码作者。
