USART简介

1.USART（Universal Synchronous/Asynchronous Receiver/Transmitter）通用同步/异步收发器
2.USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里
3.自带波特率发生器，最高达4.5Mbits/s
4.可配置数据位长度（8/9）、停止位长度（0.5/1/1.5/2）
5.可选校验位（无校验/奇校验/偶校验）
6.支持同步模式、硬件流控制、DMA、智能卡、IrDA、LIN

STM32F103C8T6 USART资源： USART1、 USART2、 USART3

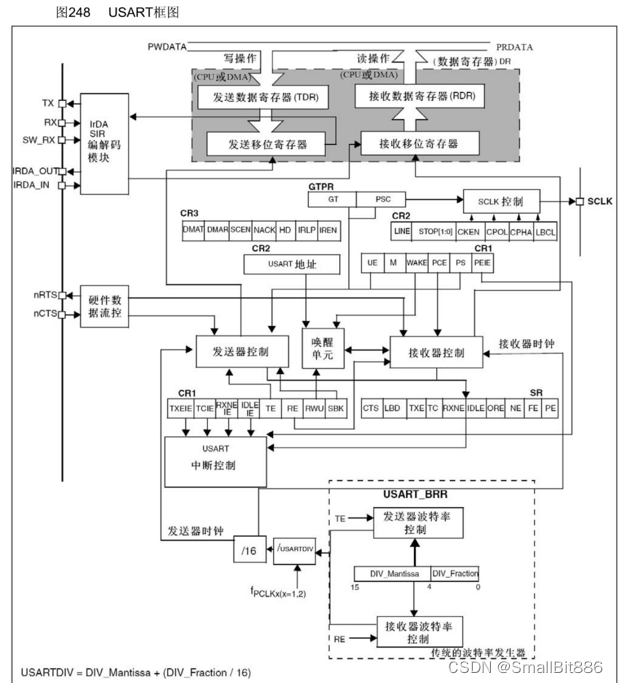

USART框图

在这里插入图片描述

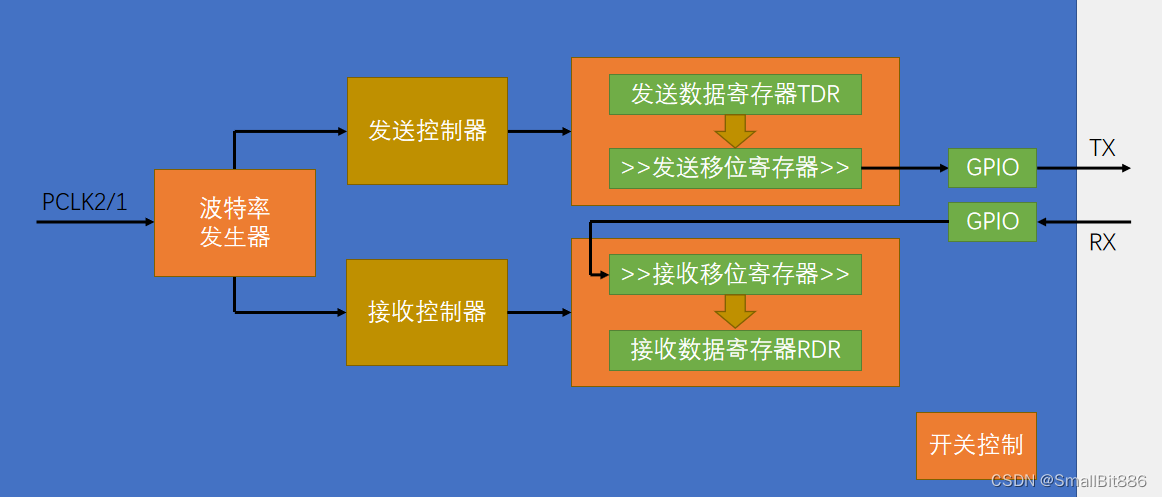

USART基本结构

在这里插入图片描述

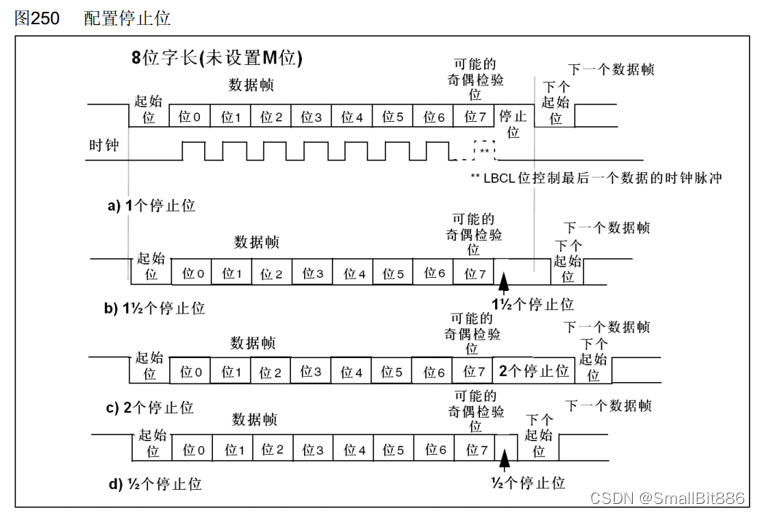

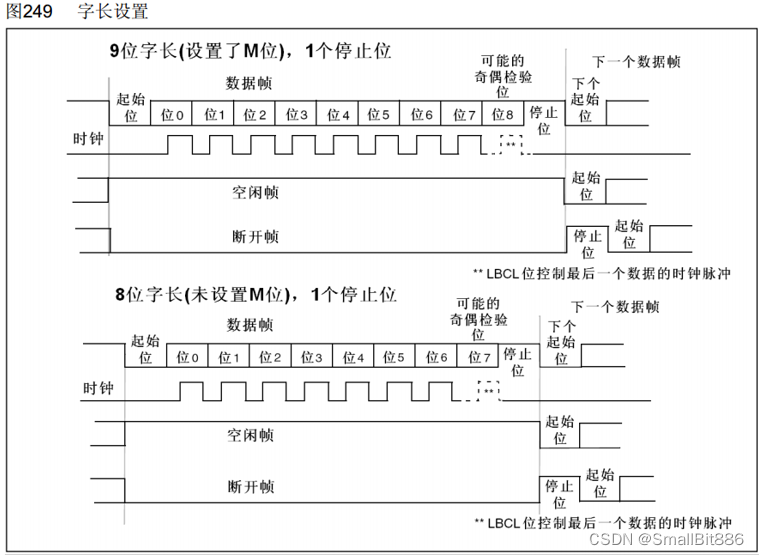

数据帧

在这里插入图片描述
在这里插入图片描述

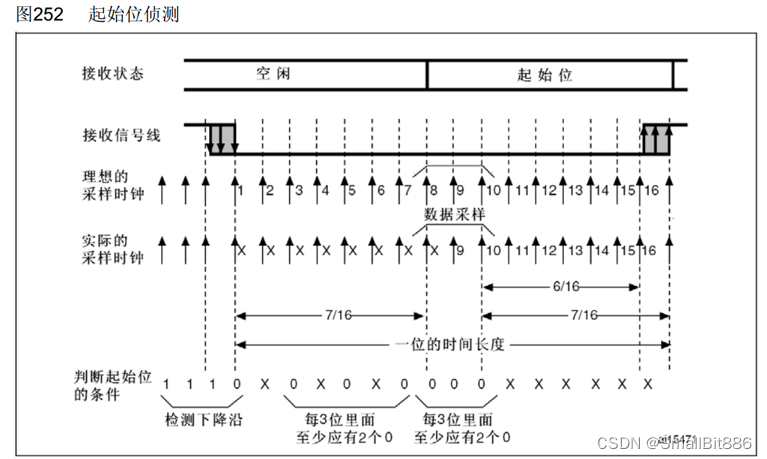

起始位侦测

在这里插入图片描述

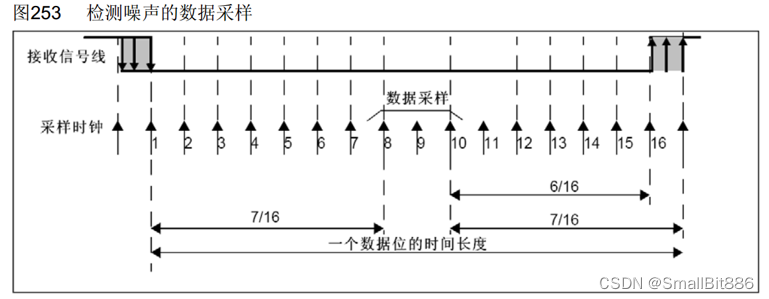

数据采样

在这里插入图片描述

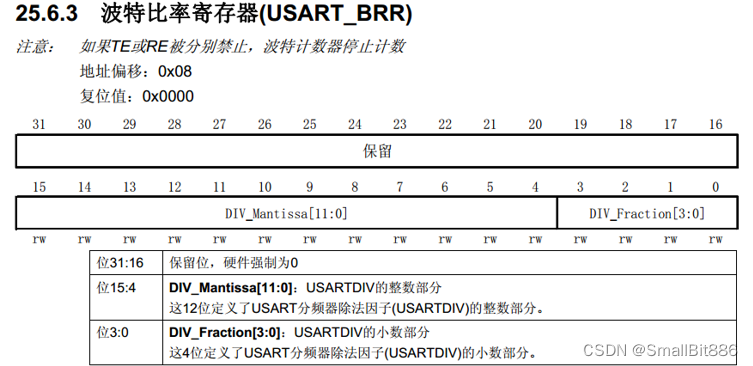

波特率发生器

发送器和接收器的波特率由波特率寄存器BRR里的DIV确定
计算公式：波特率 = f / (16 * DIV)
在这里插入图片描述

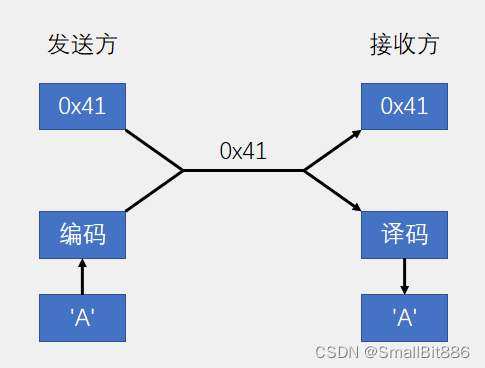

数据模式

HEX模式/十六进制模式/二进制模式：以原始数据的形式显示
文本模式/字符模式：以原始数据编码后的形式显示
在这里插入图片描述

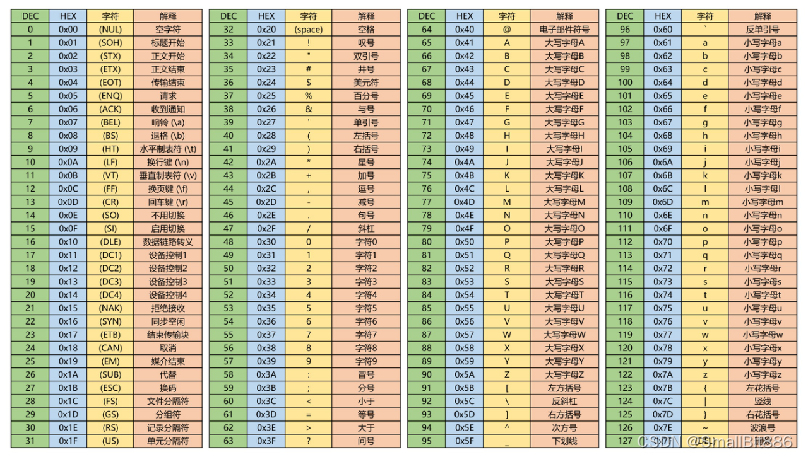

ASCLL编码表

在这里插入图片描述

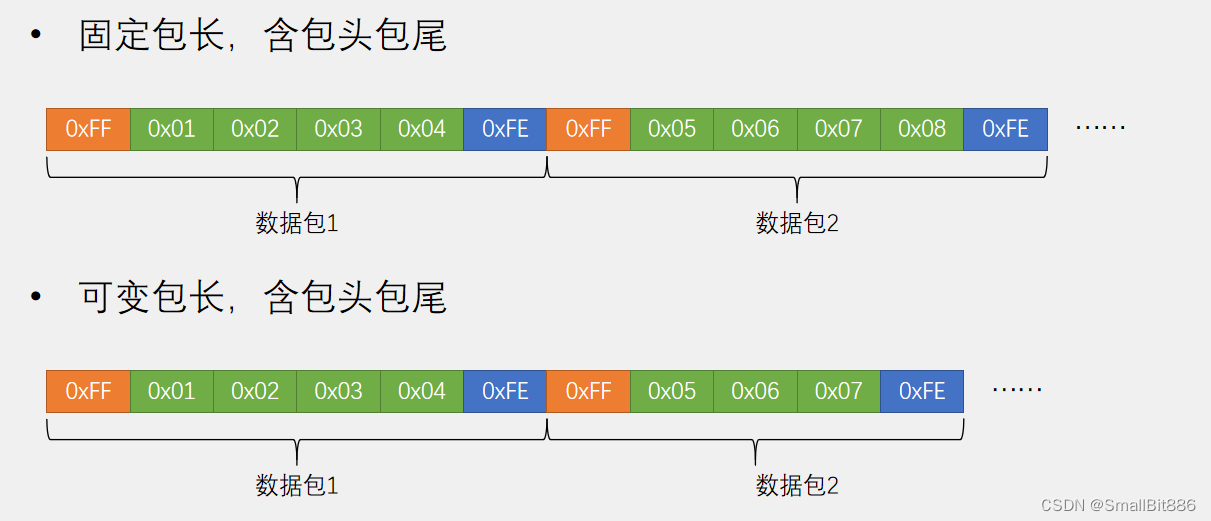

HEX数据包

在这里插入图片描述

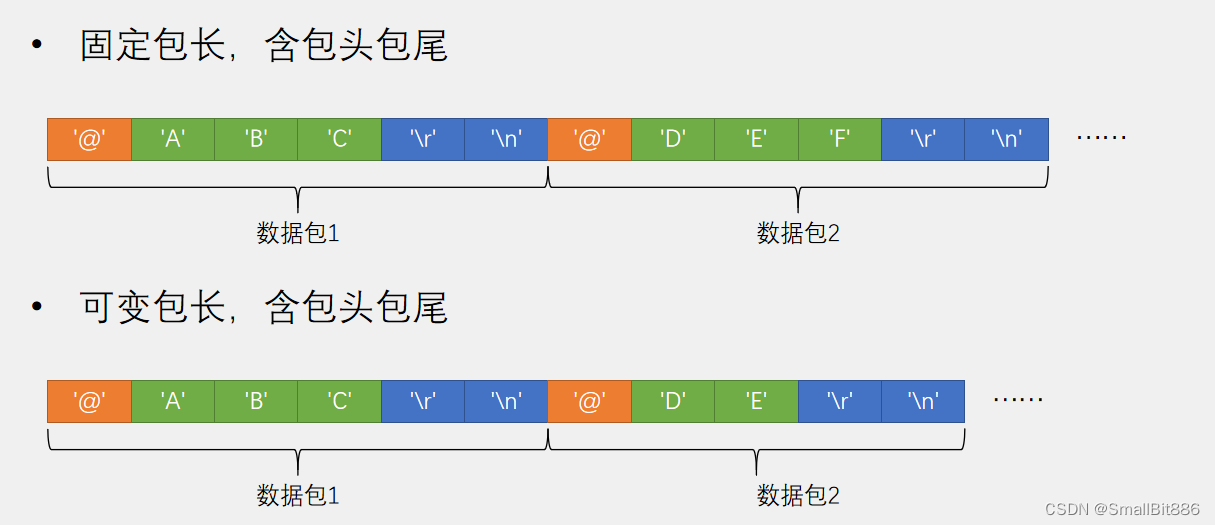

文本数据包

在这里插入图片描述

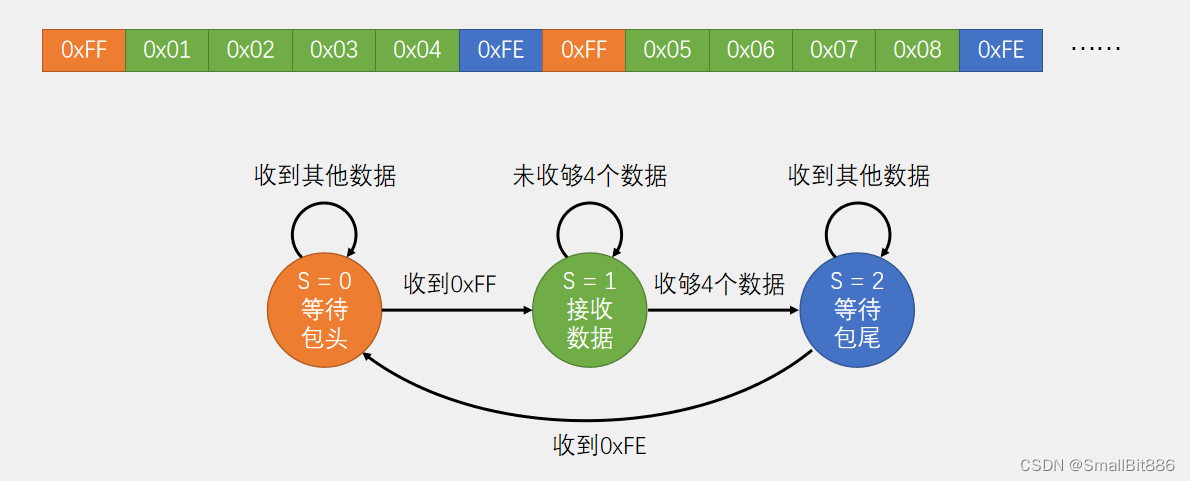

HEX数据包接收

在这里插入图片描述

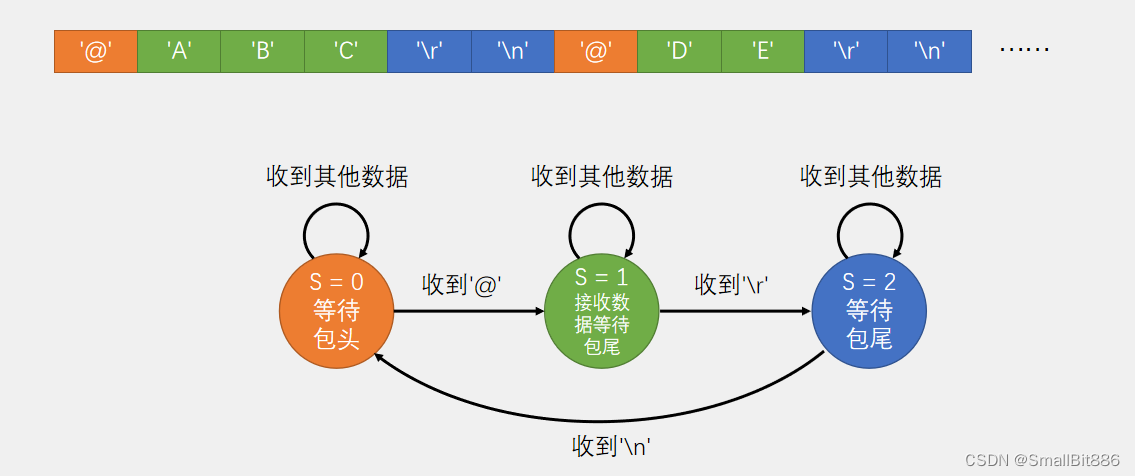

文本数据包接收

在这里插入图片描述

串口通信驱动代码参考下方

==点击查看代码==
