Multisim验证性实验——两级阻容耦合放大器实验

最新推荐文章于 2024-09-25 22:36:42 发布
最新推荐文章于 2024-09-25 22:36:42 发布
阅读量2.3k 收藏 32
点赞数 5
文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_66743633/article/details/127324569
版权

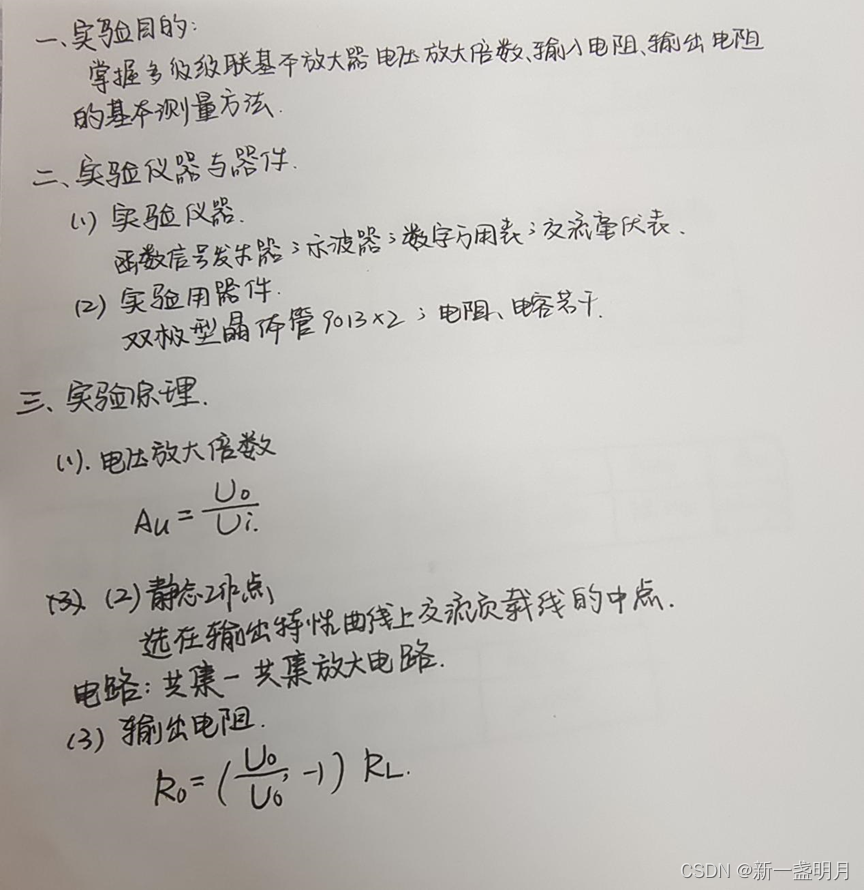

数据截图

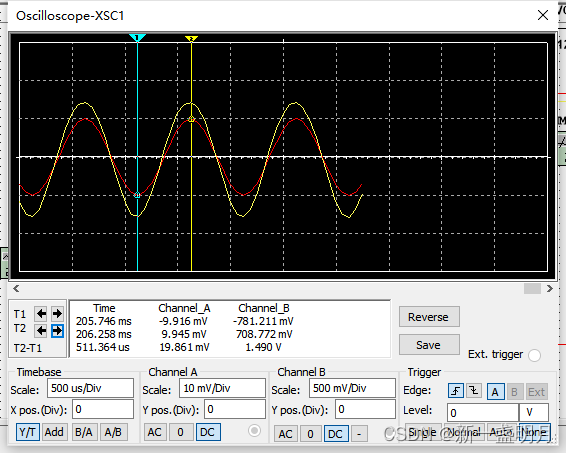

1.波形

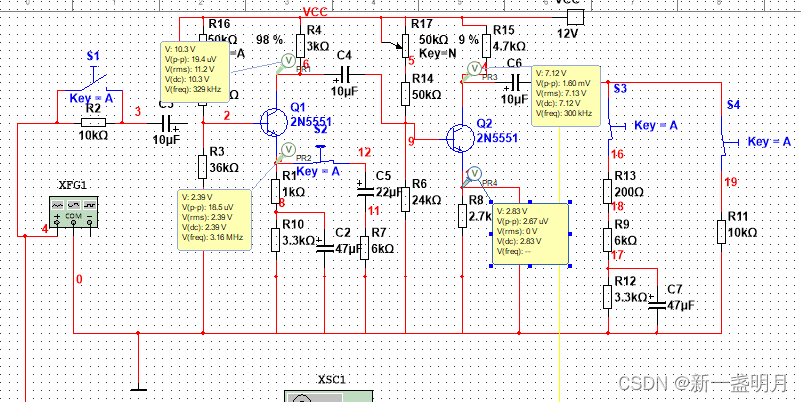

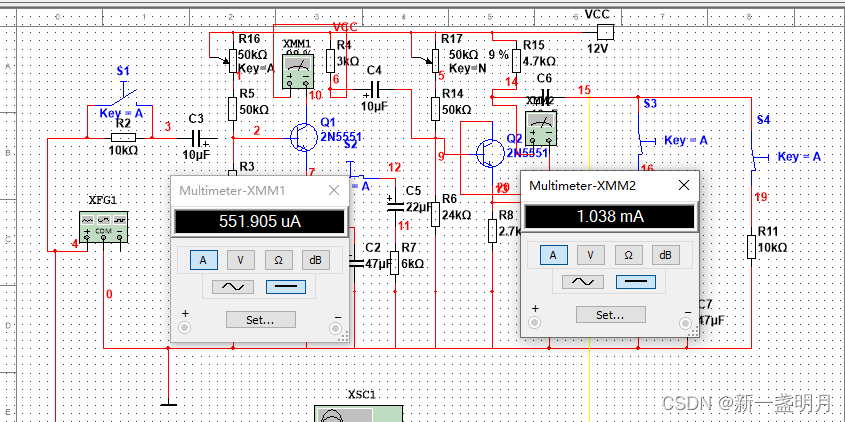

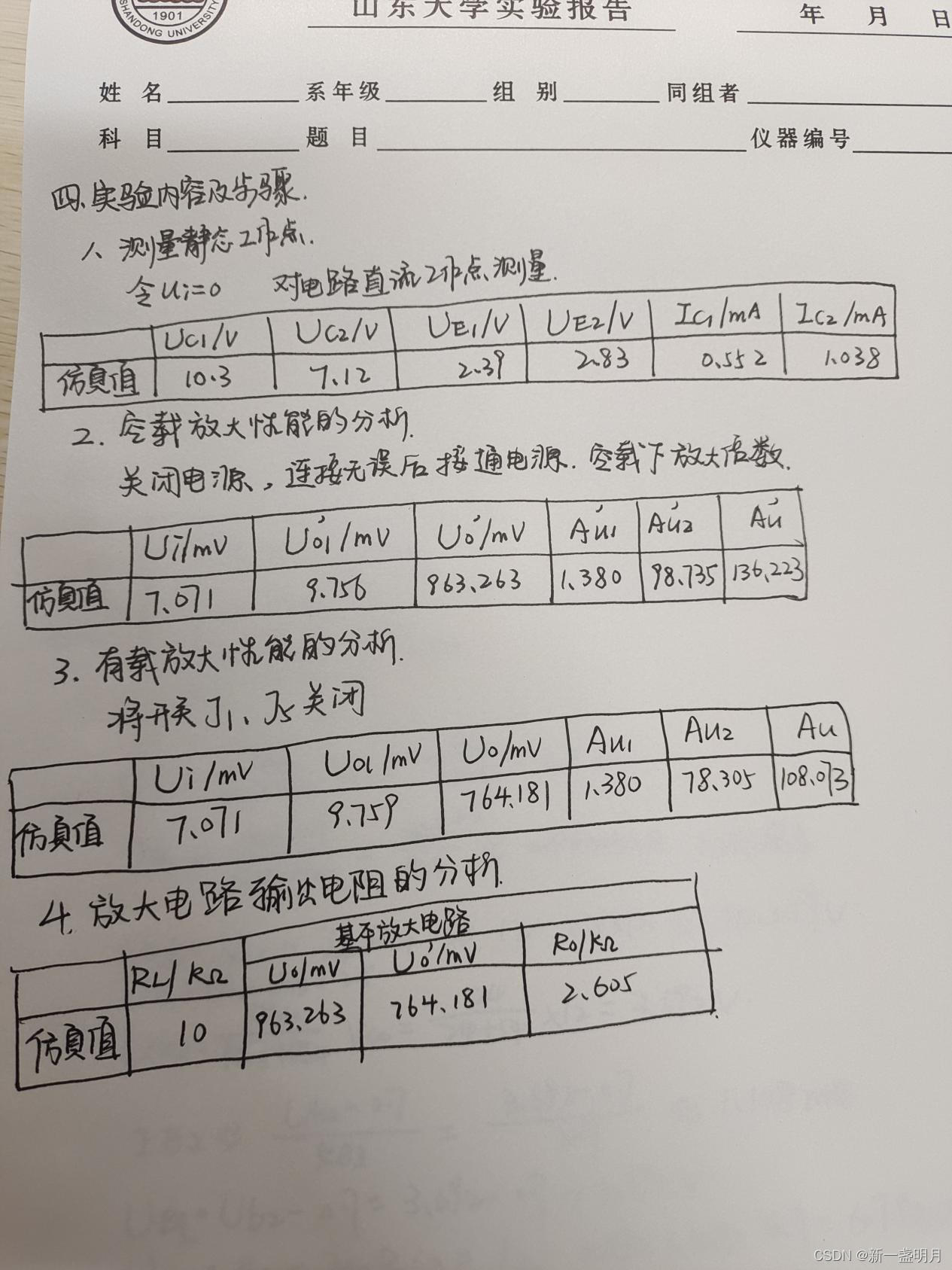

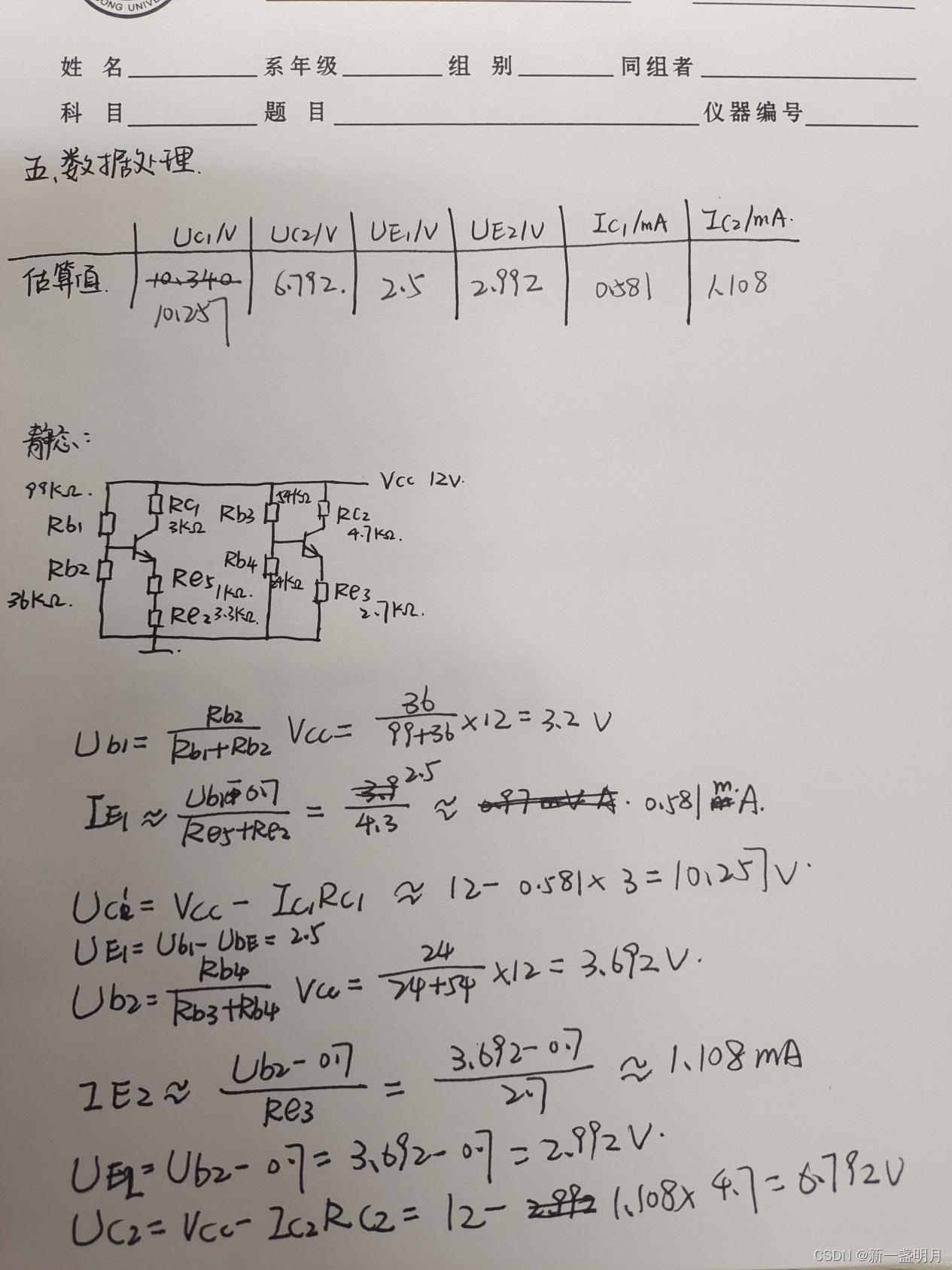

2.表3-18 静态

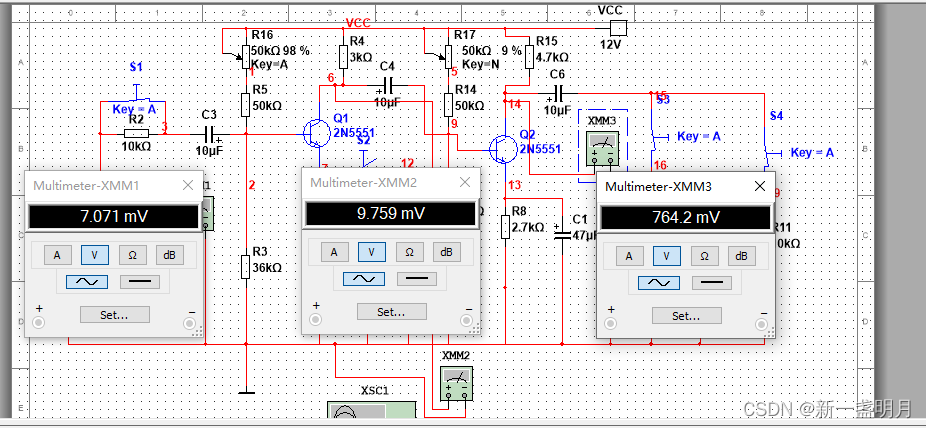

  1. 表3-19 空载下的放大倍数

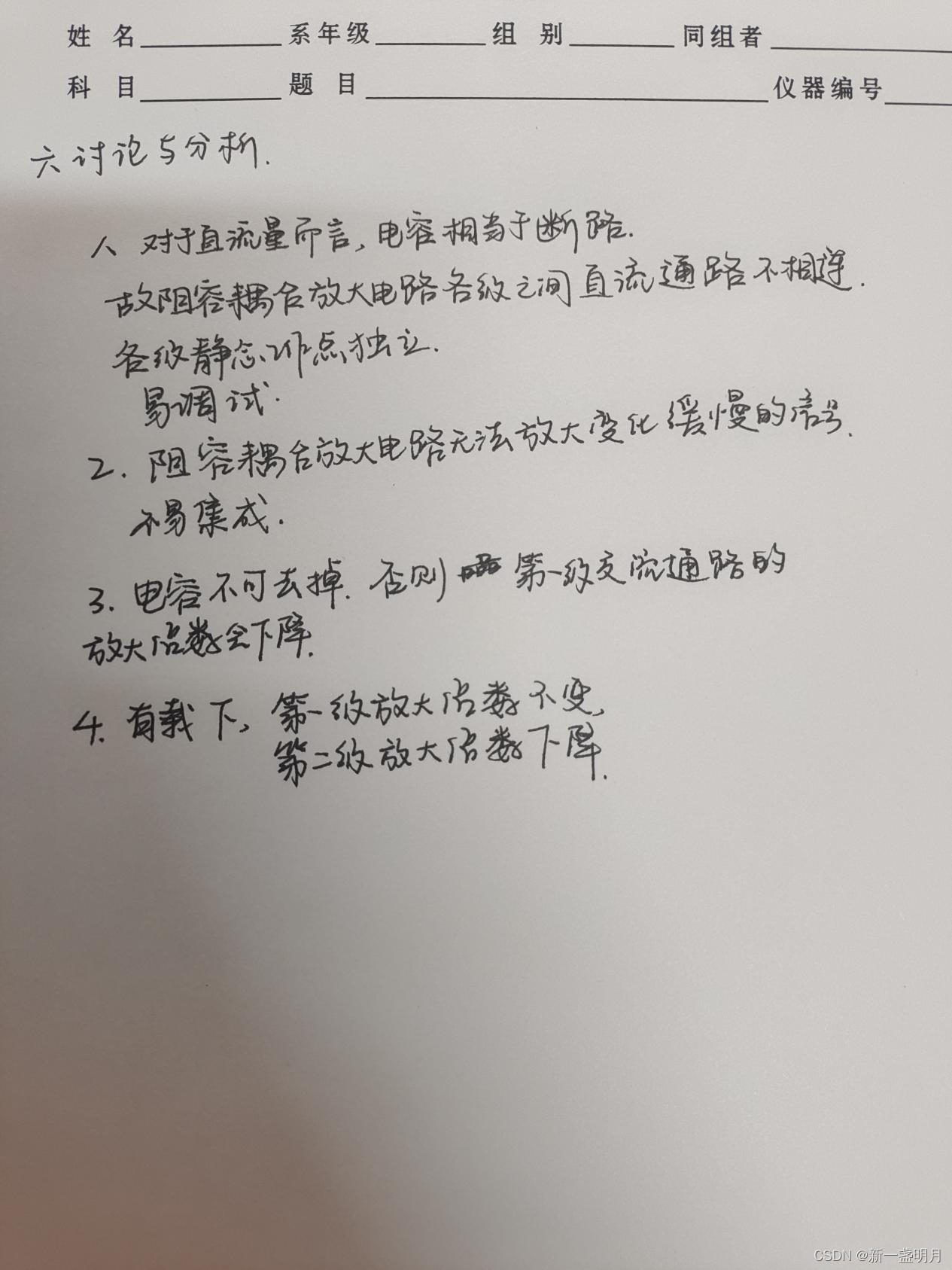

  1. 表3.21 有载下放大倍数
