该配置案例展示了如何通过R1作为中心点构建星型和全连网状的MGRE网络，结合OSPF协议实现私有网络间的互通。AR1作为中心节点，与其他路由器建立GRE隧道，并通过NHRP进行动态注册。所有PC能够访问ISP的环回地址，确保了公网与私网的通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

要求：

1、R4为ISP，所连接的所有物理接口为公有网段，任意指定ip即可
2、R1-2-3 构建一个星型结构的MGRE结构，其中r1为中心点，假设r1的公有ip为固定地址
3、R1-5-6 构建另一个全连网状的MGRE网络，其中R1/5均为中心区域;
4.使用OSpF实现整个私有网络的互通，同时所有pc可以正常访问R4的环回

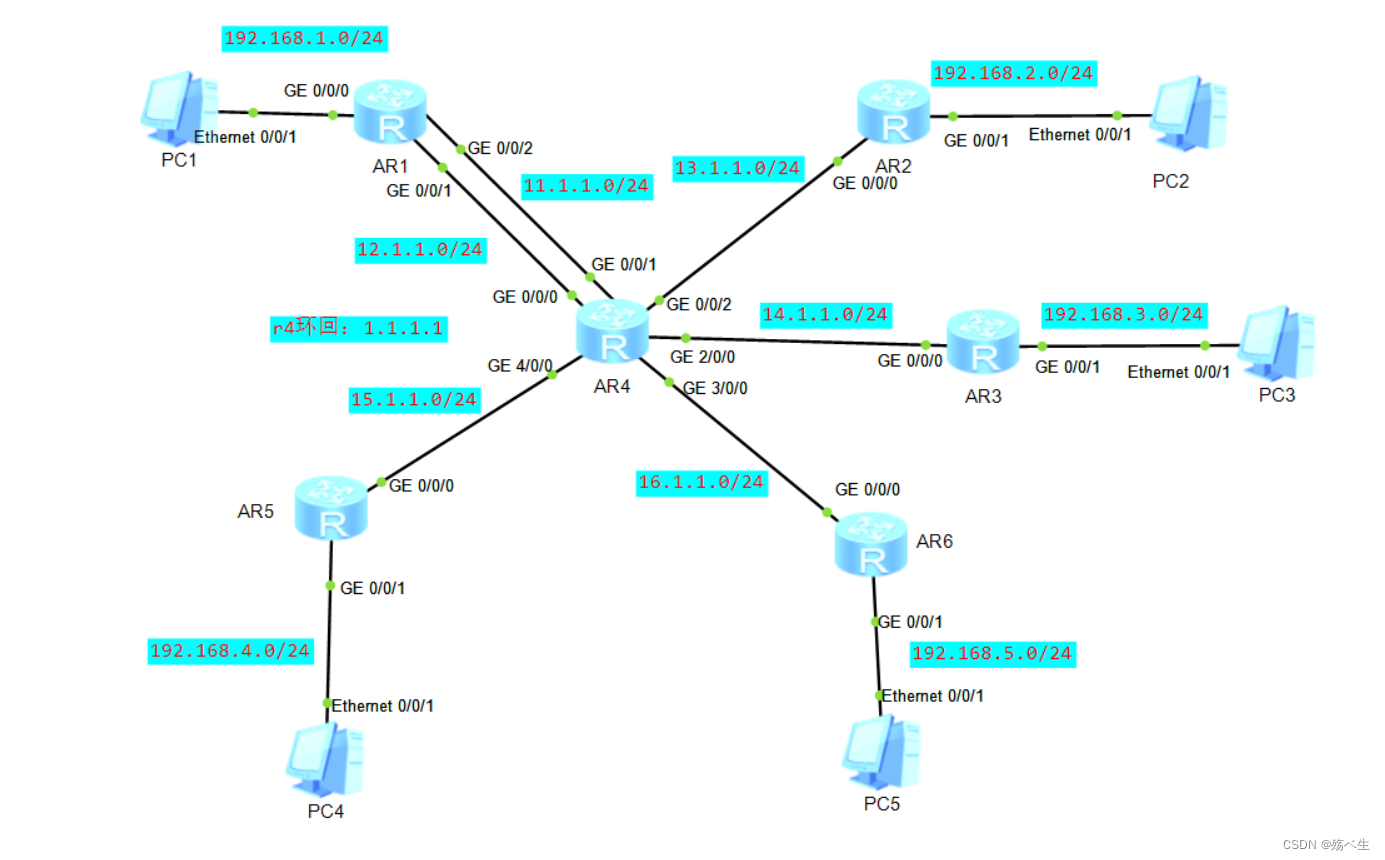

拓扑图

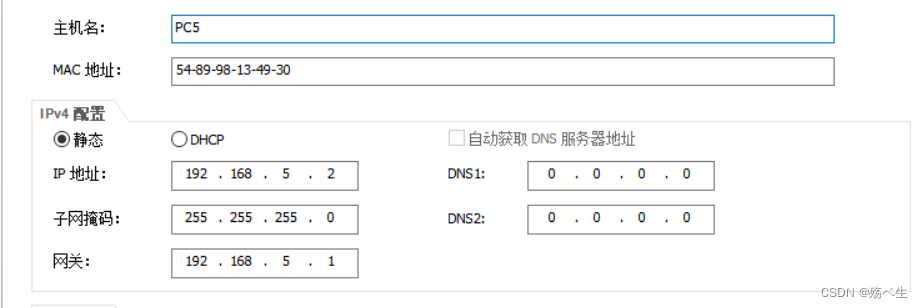

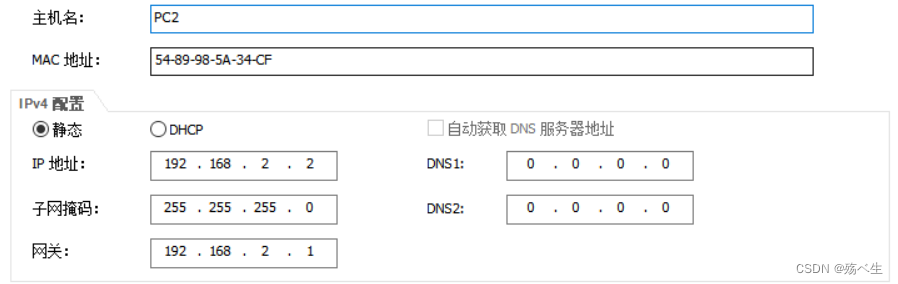

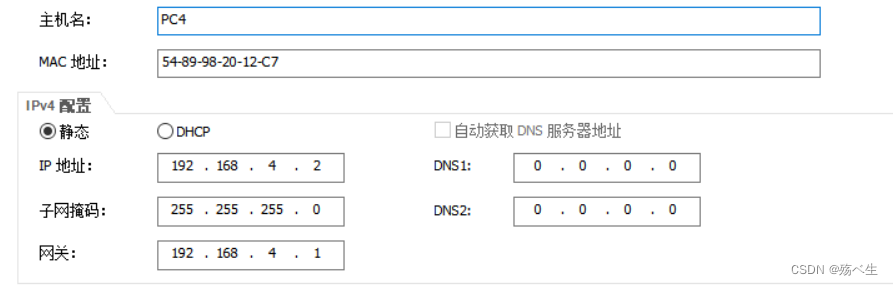

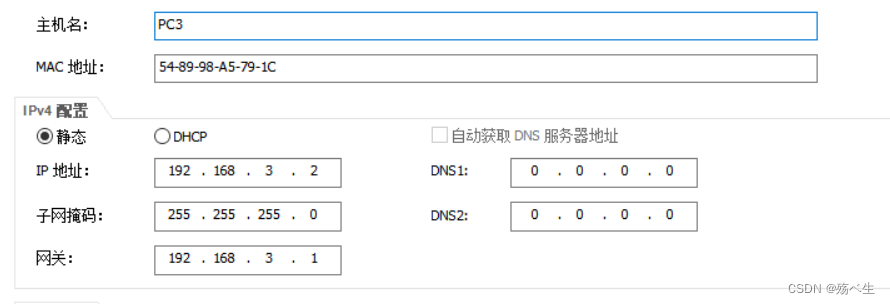

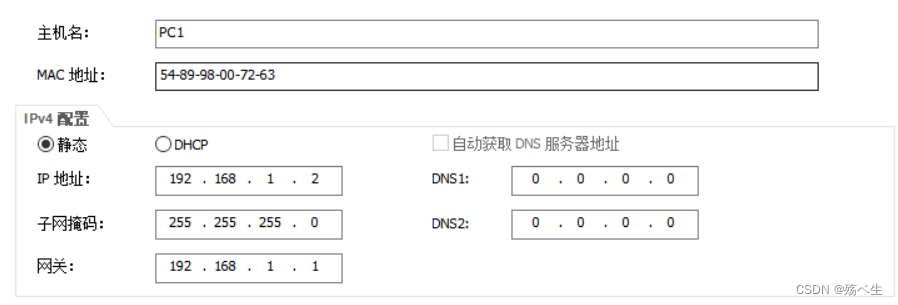

 PC机的配置：







AR1


 sysname r1

acl number 2000
 rule 5 permit source 192.168.0.0 0.0.255.255

interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 12.1.1.1 255.255.255.0
 nat outbound 2000

interface GigabitEthernet0/0/2
 ip address 11.1.1.1 255.255.255.0
 nat outbound 2000

interface Tunnel0/0/0
 ip address 10.1.1.1 255.255.255.0
 tunnel-protocol gre p2mp
 source 11.1.1.1
 ospf network-type broadcast
 nhrp entry multicast dynamic
 nhrp network-id 100

interface Tunnel0/0/1
 ip address 20.1.1.1 255.255.255.0
 tunnel-protocol gre p2mp
 source 12.1.1.1
 ospf network-type broadcast
 nhrp entry multicast dynamic
 nhrp network-id 200
 nhrp entry 20.1.1.2 15.1.1.1 register

ospf 1 router-id 1.1.1.1
 default-route-advertise always
 import-route ospf 2
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 192.168.1.0 0.0.0.255


ospf 2 router-id 7.7.7.7
 default-route-advertise always
 import-route ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
ip route-static 0.0.0.0 0.0.0.0 11.1.1.2
ip route-static 0.0.0.0 0.0.0.0 12.1.1.2


AR2

 sysname r2

acl number 2000
 rule 5 permit

firewall zone Local
 priority 15

interface GigabitEthernet0/0/0
 ip address 13.1.1.1 255.255.255.0
 nat outbound 2000

interface GigabitEthernet0/0/1
 ip address 192.168.2.1 255.255.255.0

interface Tunnel0/0/0
 ip address 10.1.1.2 255.255.255.0
 tunnel-protocol gre p2mp
 source GigabitEthernet0/0/0
 ospf network-type broadcast
 ospf dr-priority 0
 nhrp network-id 100
 nhrp entry 10.1.1.1 11.1.1.1 register

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 192.168.2.0 0.0.0.255

ip route-static 0.0.0.0 0.0.0.0 13.1.1.2

user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20


AR3

 sysname r3

acl number 2000
 rule 5 permit

interface GigabitEthernet0/0/0
 ip address 14.1.1.1 255.255.255.0
 nat outbound 2000

interface GigabitEthernet0/0/1
 ip address 192.168.3.1 255.255.255.0

interface Tunnel0/0/0
 ip address 10.1.1.3 255.255.255.0
 tunnel-protocol gre p2mp
 source GigabitEthernet0/0/0
 ospf network-type broadcast
 ospf dr-priority 0
 nhrp network-id 100
 nhrp entry 10.1.1.1 11.1.1.1 register

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 192.168.3.0 0.0.0.255

ip route-static 0.0.0.0 0.0.0.0 14.1.1.2

ISP

sysname ISP

interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 11.1.1.2 255.255.255.0

interface GigabitEthernet0/0/2
 ip address 13.1.1.2 255.255.255.0

interface GigabitEthernet2/0/0
 ip address 14.1.1.2 255.255.255.0

interface GigabitEthernet3/0/0
 ip address 16.1.1.2 255.255.255.0

interface GigabitEthernet4/0/0
 ip address 15.1.1.2 255.255.255.0

interface LoopBack1
 ip address 1.1.1.1 255.255.255.0


AR5


 sysname r5

acl number 2000
 rule 5 permit

interface GigabitEthernet0/0/0
 ip address 15.1.1.1 255.255.255.0
 nat outbound 2000

interface GigabitEthernet0/0/1
 ip address 192.168.4.1 255.255.255.0

interface Tunnel0/0/1
 ip address 20.1.1.2 255.255.255.0
 tunnel-protocol gre p2mp
 source 15.1.1.1
 ospf network-type broadcast
 ospf dr-priority 0
 nhrp entry multicast dynamic
 nhrp network-id 200
 nhrp entry 20.1.1.1 12.1.1.1 register

ospf 2 router-id 5.5.5.5
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
  network 192.168.4.0 0.0.0.255

ip route-static 0.0.0.0 0.0.0.0 15.1.1.2

AR6

 sysname r6

acl number 2000
 rule 5 permit

interface GigabitEthernet0/0/0
 ip address 16.1.1.1 255.255.255.0
 nat outbound 2000

interface GigabitEthernet0/0/1
 ip address 192.168.5.1 255.255.255.0

interface Tunnel0/0/1
 ip address 20.1.1.3 255.255.255.0
 tunnel-protocol gre p2mp
 source GigabitEthernet0/0/0
 ospf network-type broadcast
 nhrp network-id 200
 nhrp entry 20.1.1.1 12.1.1.1 register
 nhrp entry 20.1.1.2 15.1.1.1 register

ospf 2
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
  network 192.168.5.0 0.0.0.255

ip route-static 0.0.0.0 0.0.0.0 16.1.1.2

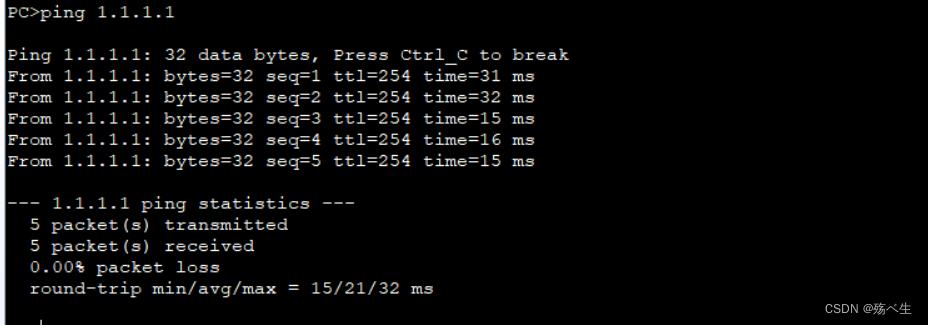

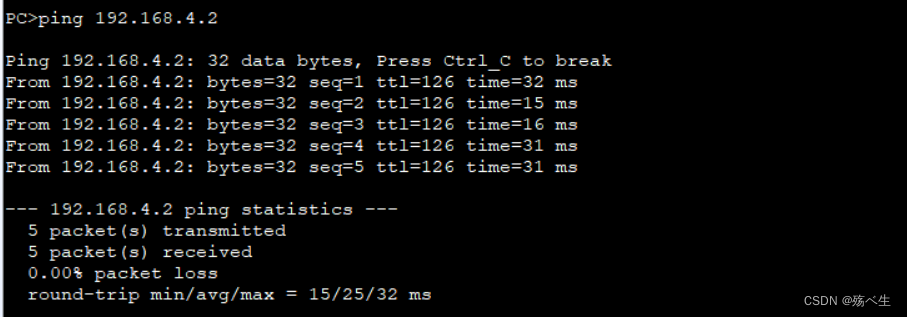

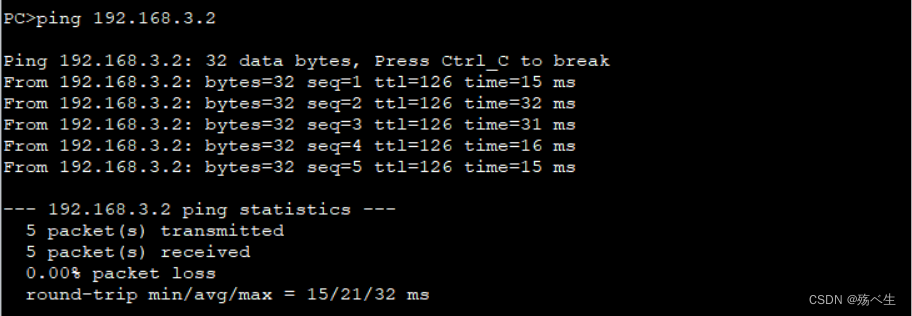

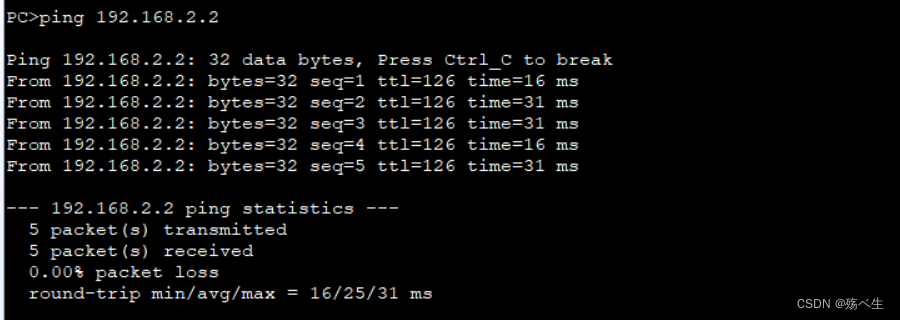

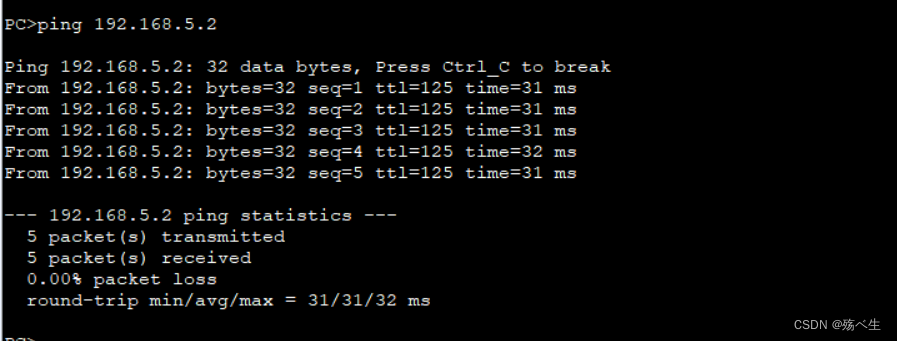

结果
