实验十 通过三层交换机实现VLAN间的通信

要求：

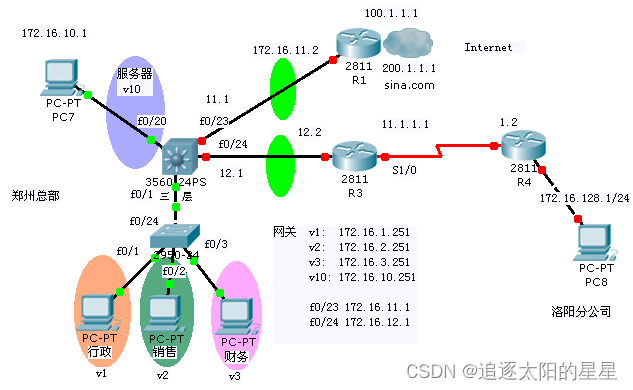

规划四个VLAN, 分别安排行政、销售、财务部和服务器群组，然后实现四个VLAN间的通信，最后为访问互连网和远程分支机构提供路由。

配置思路：

（ 一 ）规划VLAN.

可以手工在S3560上划分四个VLAN，然后在S2950上划分相应的VLAN, 也可以采用VTP协议自动学习。

A.(1) 将S3550设为服务器，定义域为rich．

     S3560（config）# vtp domain rich

                   # vtp mode server

     (2) 划分4个vlan .(vlan 2,3,4,10)

         S3560（config）# vlan 2

                       # vlan 3

                       # vlan 4

                       # vlan 10

     (3) 开启主干(f0/1-3)

        S3560（config）# int  f0/1

                      # sw trunk encap dot1q

                      # sw mode trunk

(4)端口f0/20-22划入vlan 10

   S3560（config）# int  f0/20

                 # sw mode acc

                 # sw acc vlan 10

B．(1)将S2900加入域，设为客户端

 S2950(vlan) # vtp domain rich

　             # vtp mode client

（2）开启主干f0/24

    S2950（config）# int f0/24

                      # sw trunk encap dot1q  ( 默认，不能配置 )

                      # sw mode  trunk

（3）将端口划到vlan

 S2950（config）# int f0/2

                 # sw mode acc

                 # sw acc vlan 2

S2950（config）# int f0/3

                 # sw mode acc

                 # sw acc vlan 3

调试命令：

   sh vlan          查看VLAN

   sh vtp status      查看VTP状态

   sh int f0/1 switchport   查看端口工作模式：access / trunk

（ 二 ）实现VLAN间的通信。

　（1）打开路由功能

         S3560(config )# ip routing

　（2）设置VSI接口，建立路由表

    S3560(config )#int vlan 1

                 #ip add 172.16.1.251 255.255.255.0

                 #no shut

S3560(config )#int vlan 2

                 #ip add 172.16.2.251 255.255.255.0

                 #no shut

          同样，分别为VLNA3,4,10设置相应的IP地址。

调试命令：

    sh ip int brief

sh ip route

（ 三 ） 为访问互连网和远程分支机构提供路由

　  1. 将接口F0/23,F0/24设为路由接口，并配置IP地址。

 S3560(config )#int f0/23

              #no swithcport      // 设为路由接口

              #ip add 172.16.11.1 255.255.255.0

              #no shut

         同样，f0/24的地址设为172.16.12.1 255.255.255.0

　　　

　  2. 为访问互连网设置默认路由

S3560(config )#ip route 0.0.0.0 0.0.0.0 172.16.11.2

3. 配置OSPF 协议

S3560(config )#router ospf 1

            # router-id 35.1.1.1

            #network 172.16.0.0 0.0.255.255 area 0

调试命令：

sh ip ospf neigh

sh ip route

ping
