实验五 配置RIP – V1协议

要求：

    配置RIPV1协议，实现全网互通，并防止RIP路由向不必要的接口通告，然后验证水平分割特性。

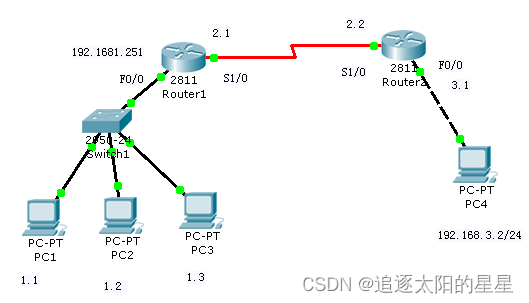

基础配置

   1. 设置路由器R1和R2的IP地址；

   2. 为PC1—PC3设置IP地址，并将网关指为R1的F0/0的地址1.251，将PC4的网关设为3.1。

配置RIPV1

1. RIPV1的配置

r1(config)#router rip

r1(config-router)#network 192.168.1.0

r1(config-router)#network 192.168.2.0

r2(config)#router rip

r2(config-router)#network 192.168.2.0

r2(config-router)#network 192.168.3.0

然后，查看路由表，显示如下：

r1#sh ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

C    192.168.1.0/24 is directly connected, FastEthernet0/0

C    192.168.2.0/24 is directly connected, Serial1/0

R    192.168.3.0/24 [120/1] via 192.168.2.2, 00:00:21, Serial1/0

r2#sh ip route

R    192.168.1.0/24 [120/1] via 192.168.2.1, 00:00:12, Serial1/0

C    192.168.2.0/24 is directly connected, Serial1/0

C    192.168.3.0/24 is directly connected, FastEthernet0/0

在PC1上测试，结果显示PC1可以通过R1和R2访问PC2。

PC>ping 192.168.3.2

Reply from 192.168.3.2: bytes=32 time=125ms TTL=126

Reply from 192.168.3.2: bytes=32 time=109ms TTL=126

2. 查看 RIP的Debug调试信息：V1的更新目标为广播255.255.255.255 ，V2为组播224.0.0.9。

R1# debug ip rip      调试RIP运行状况

r1# undebug all        关闭所有调试

r1#terminal monitor    打开telnet 日志显示功能

RIP: sending  v1 update to 255.255.255.255 via Serial1/0 (192.168.2.1)

RIP: build update entries

      network 192.168.1.0 metric 1

RIP: received v1 update from 192.168.2.2 on Serial1/0

      192.168.3.0 in 1 hops

3. 抑制RIP传播，不要把路由告诉不需要知道的设备。

Passive-interface（被动接口---只接收，不发送）命令可以防止RIP更新向不必要的网络

扩散，如局域网的PC 、loopback接口 和Internet.

R1(config –router )# Passive-interface f0/0

  实验结果：没有配置置Passive-interface f0/0前，RIP会向f0/0发送路由，配置之后就不再发送。

4. 查看水平分割作用：     不要把路由告诉你的老师

R1（config ）# int  s1/0

            # no  ip  split-horizon   （ 关闭水平分割，默认开启 ）

实验结果：默认开启水平分割，R1不会向R2通告2.0和3.0；当关闭水平分割后，R1会向R2通告2.0和3.0 。
