版图Layout

我们已经制作了一个最基本的反相器，这一篇我们来绘制他的版图。

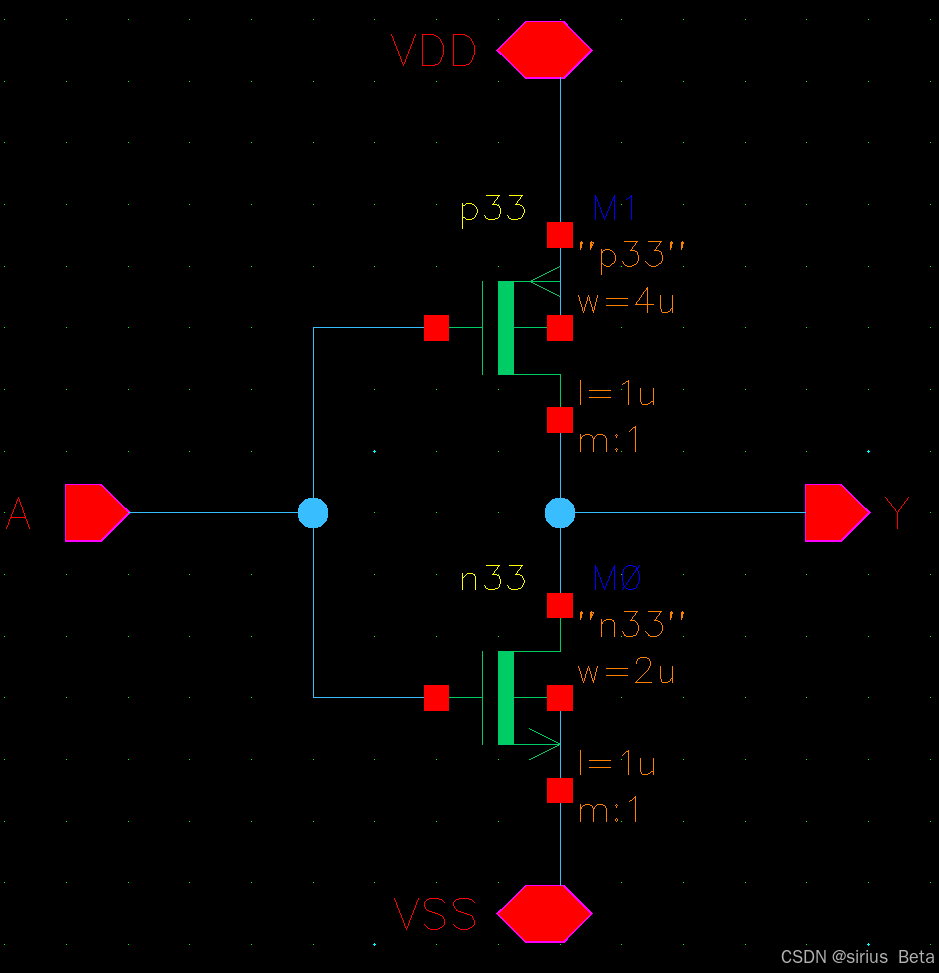

反相器的电路图如图所示：

我们选择左上角的Launch→Layout XL

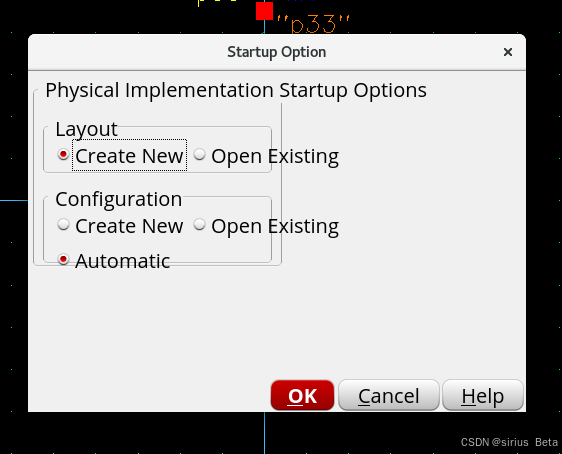

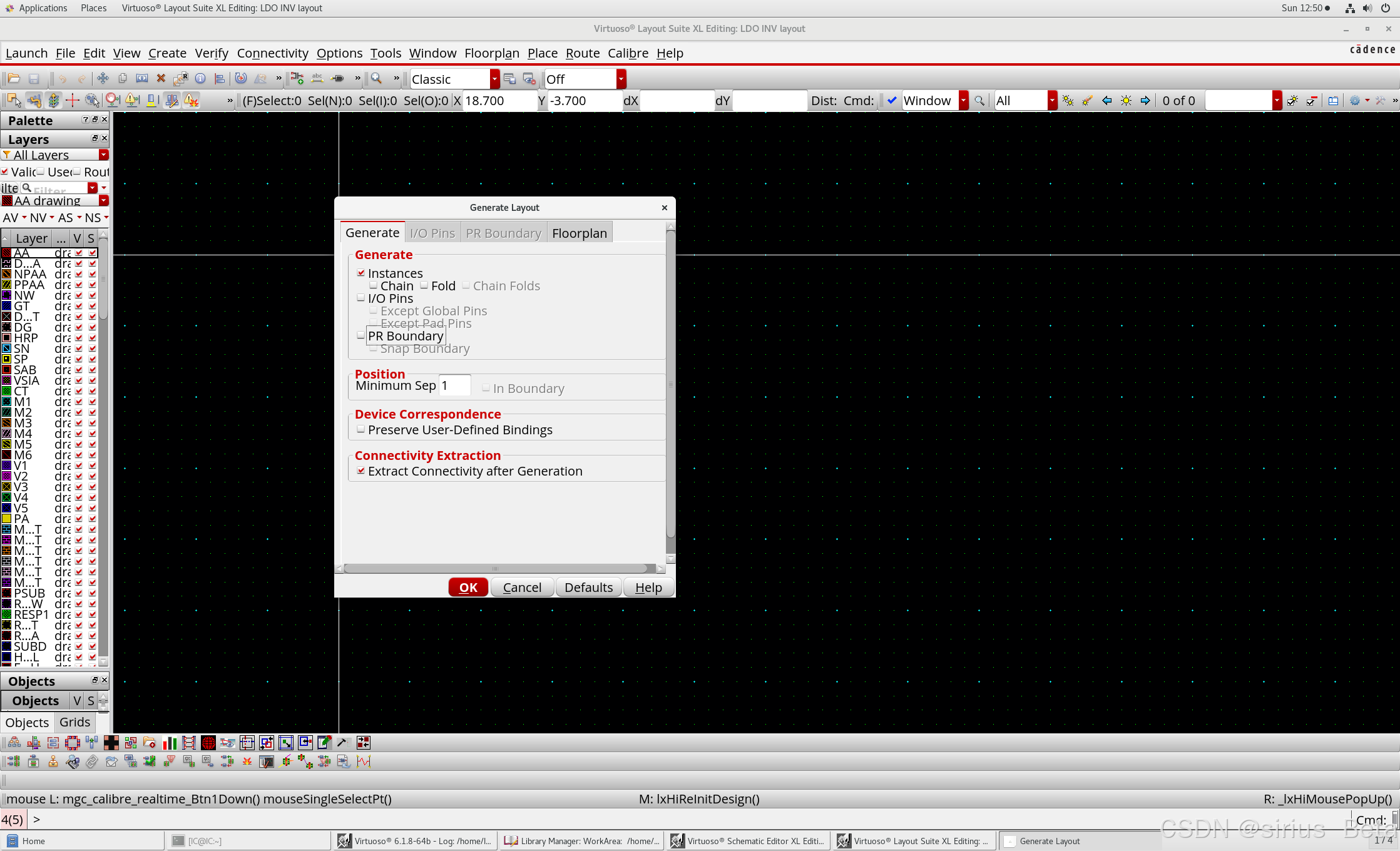

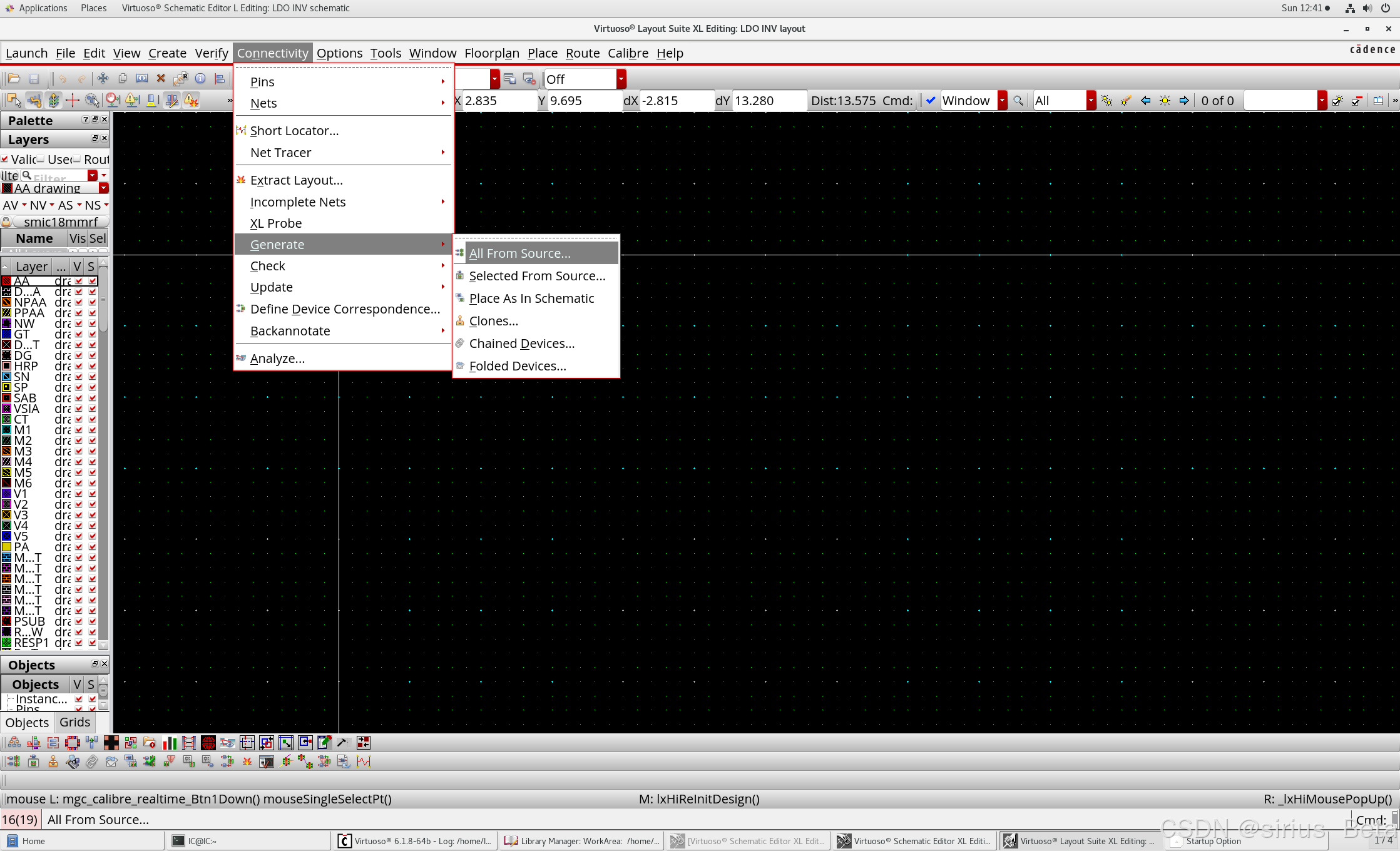

选择默认，点击OK就可以来到绘制版图的界面，然后我们选择connectivity→generate→all from source，把I/O Pins和PR Boundary点掉，可以直接将两个MOS管导入版图

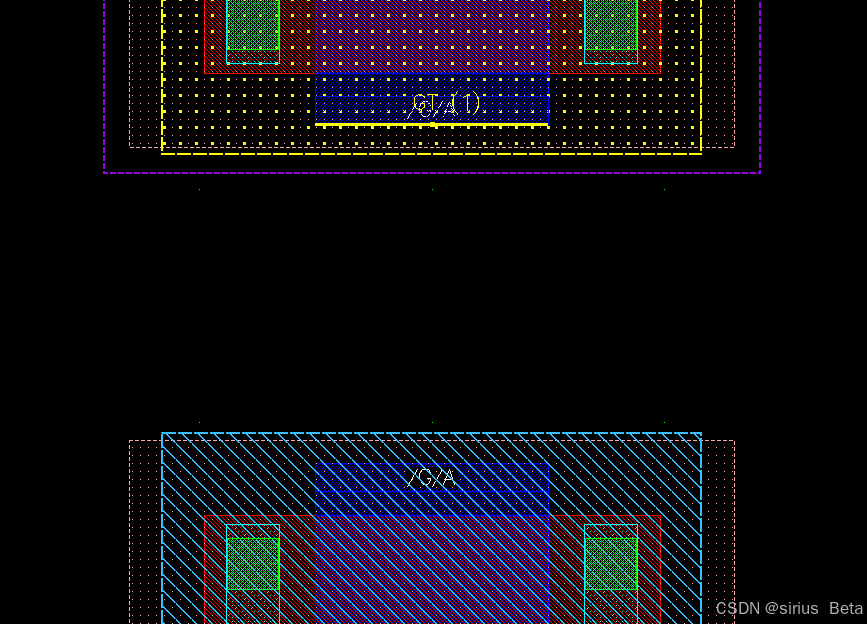

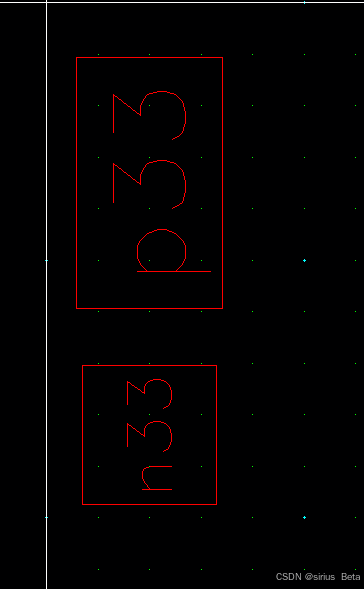

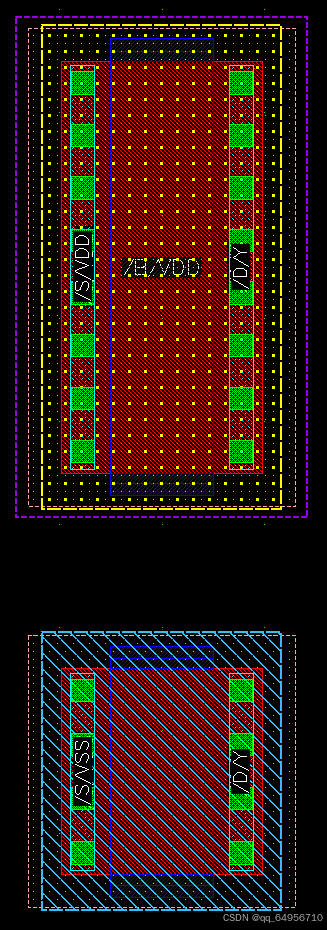

导入之后的版图长这样，可以看到只有两个框，没有图层，想要切换到图层需要按住shift+f，隐层图层按Ctrl+f就可以来回切换

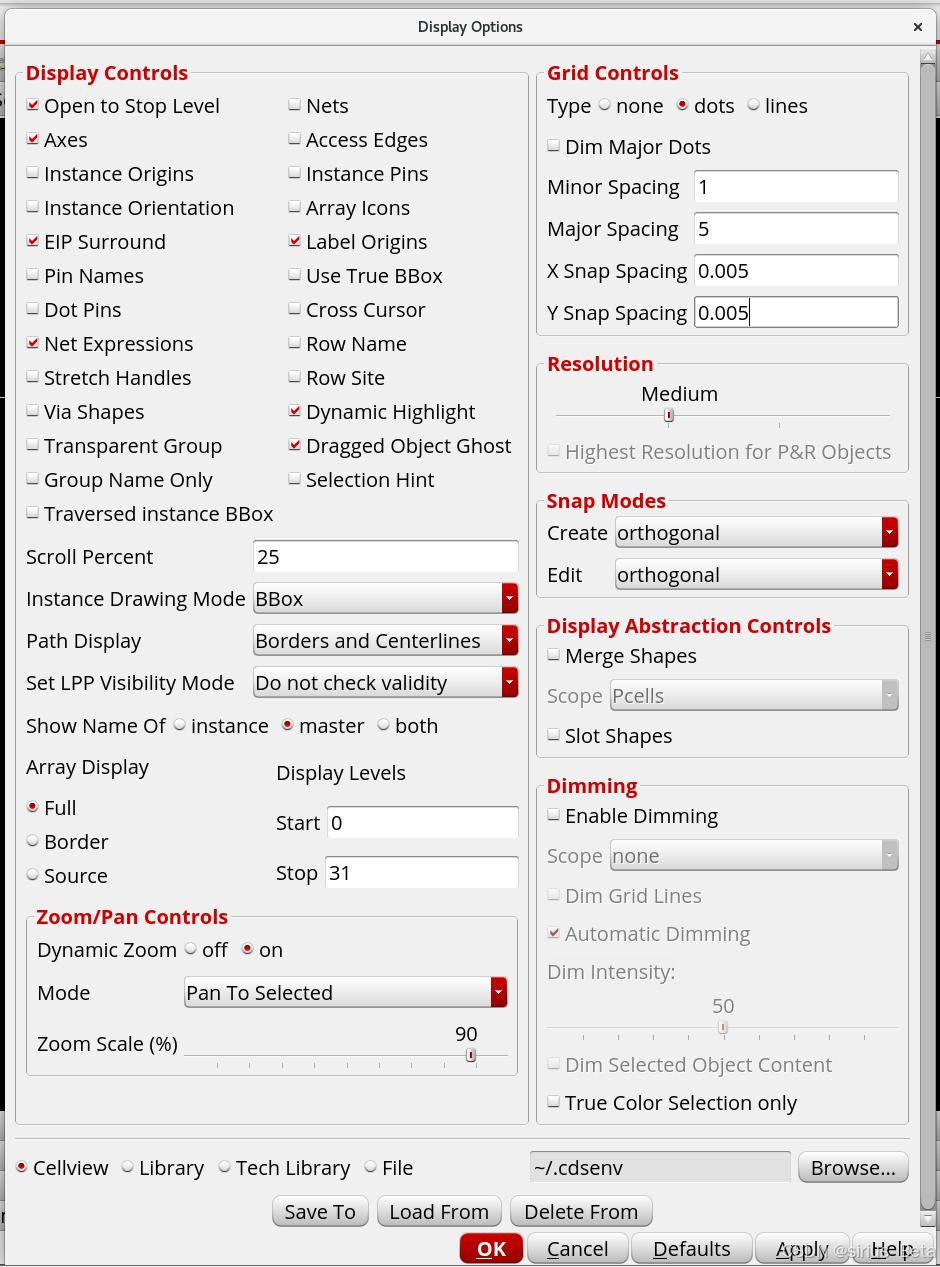

下一步我们需要调整分辨率，也就是一个格代表的最小尺寸，标准设置有些大，选Options→Display（或快捷键E），修改右侧snap spacing为0.005

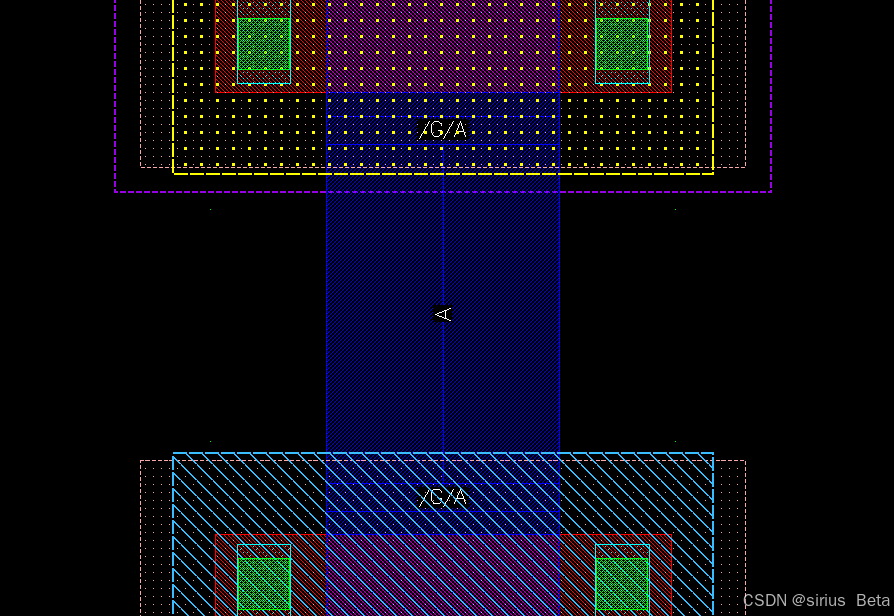

可以看到，通过这种方法导入之后，各个部分都处在他应有的位置，我们只需要连线即可。我们先将两个栅极相连，再把两个漏极相连，具体操作为：按p键，可以看到光标变成一条折线，然后我们靠近栅极可以看到光标自动吸附上去，点一下鼠标左键，往下拉，到下面的栅极松开，栅极就连起来了。连接为poly层

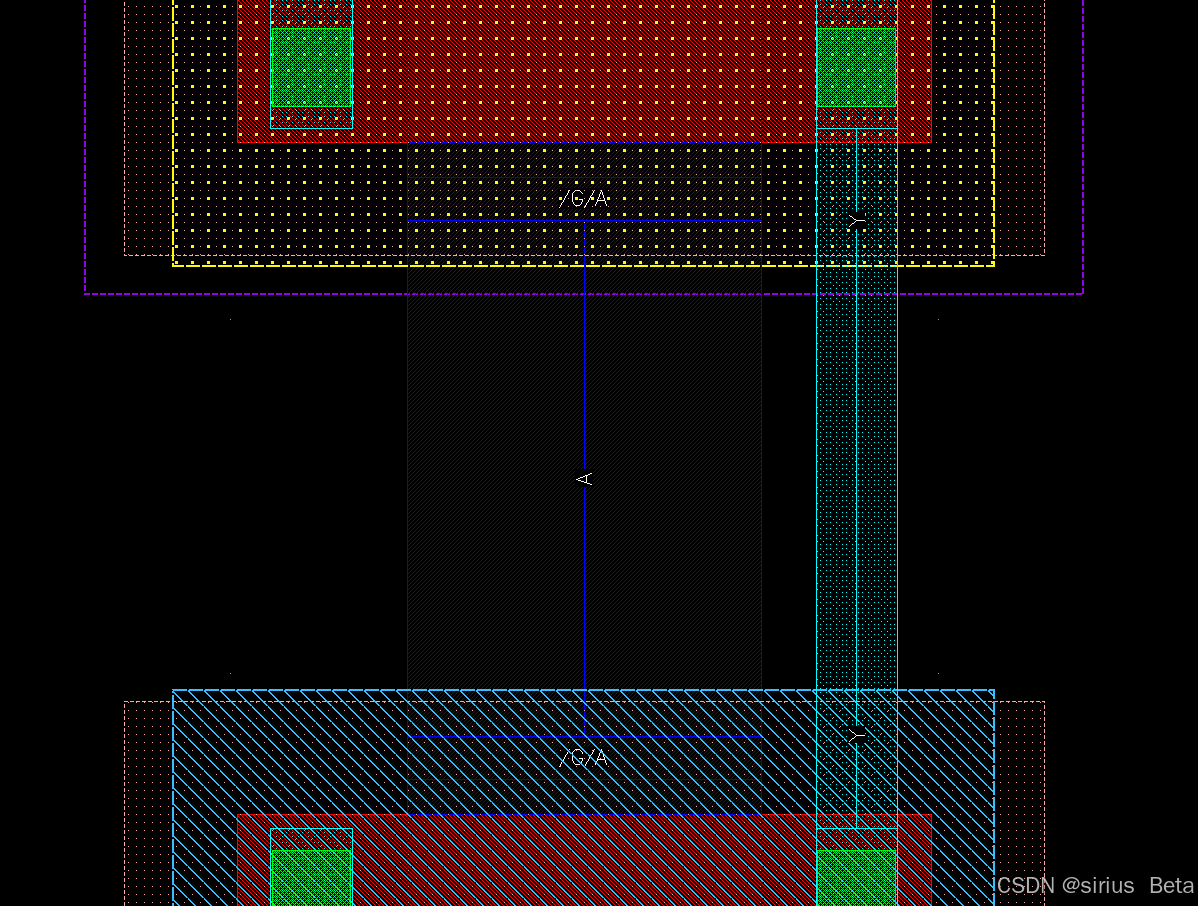

同理，对于D端也是一样，如果想改变线宽需要按f3进行调节，此处按默认线宽操作

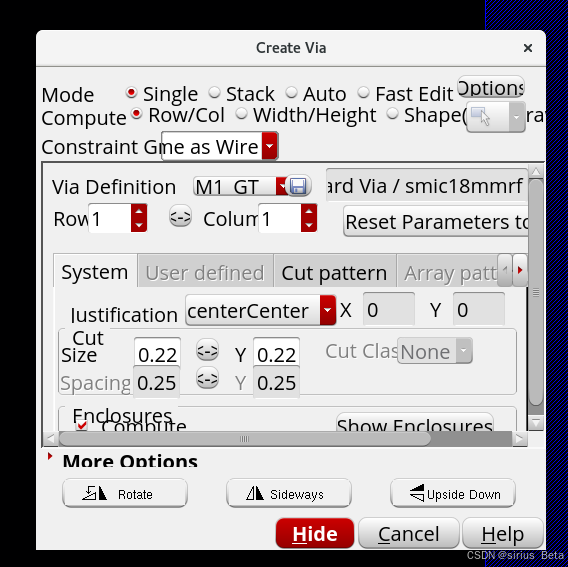

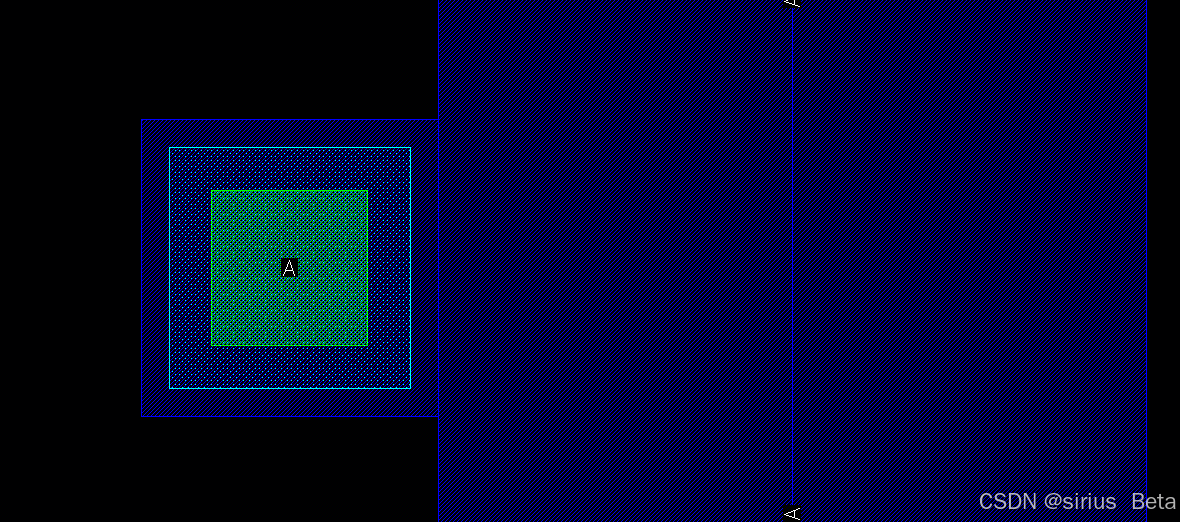

但现在还没完，因为多晶硅不能用poly层输入信号，要用金属层，所以我们还要在poly打通孔和METAL1连接，快捷键O，选择M1 GT(M1 POLY1),hide，连接好后net名字会自动调整

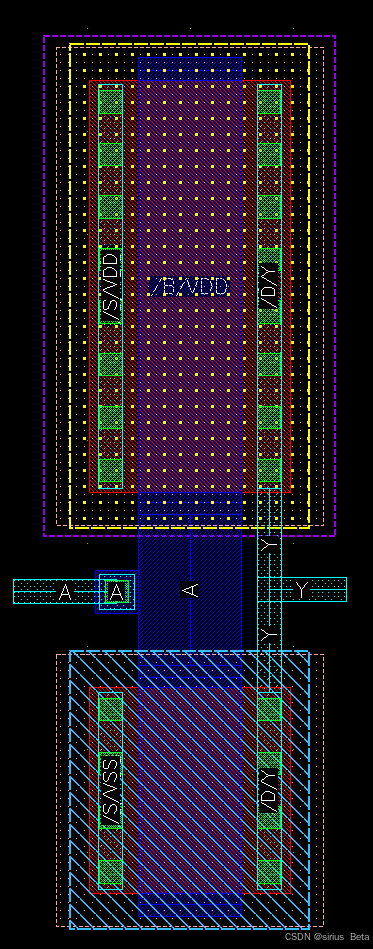

然后我们需要将METAL1连出来，默认线宽0.23，双击左键截止；Y端同理

，

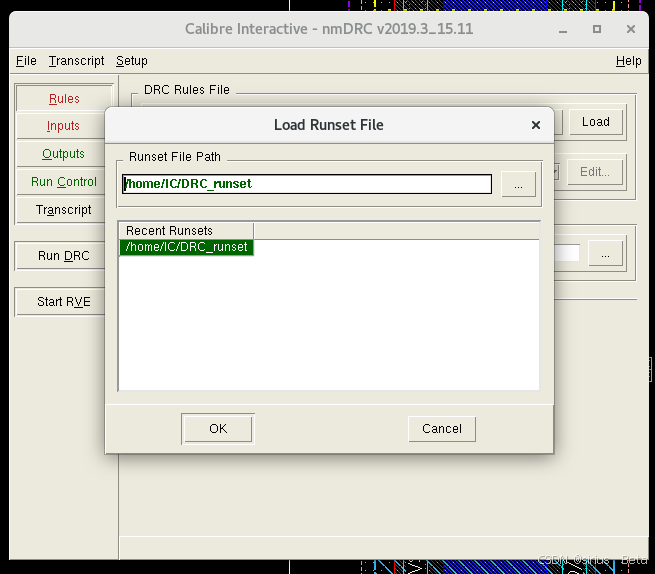

全部完成后我们就可以进行DRC了，来看我们整体的设计规则是否满足PDK的要求。点击Calibre→run nmDRC，如果是第一次做DRC，直接点cancel就可以

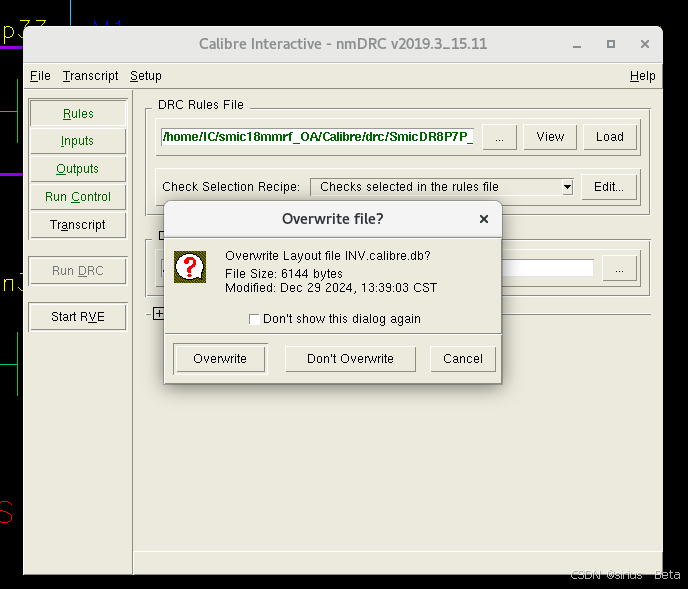

一定要选对DRC文件！一般在对应工艺库的Calibre下面，点击overwrite，run DRC

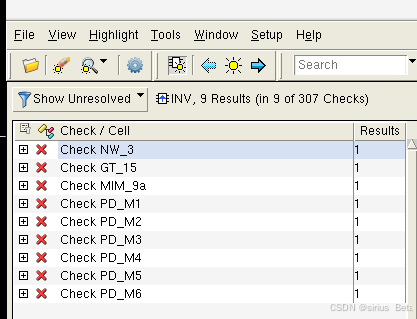

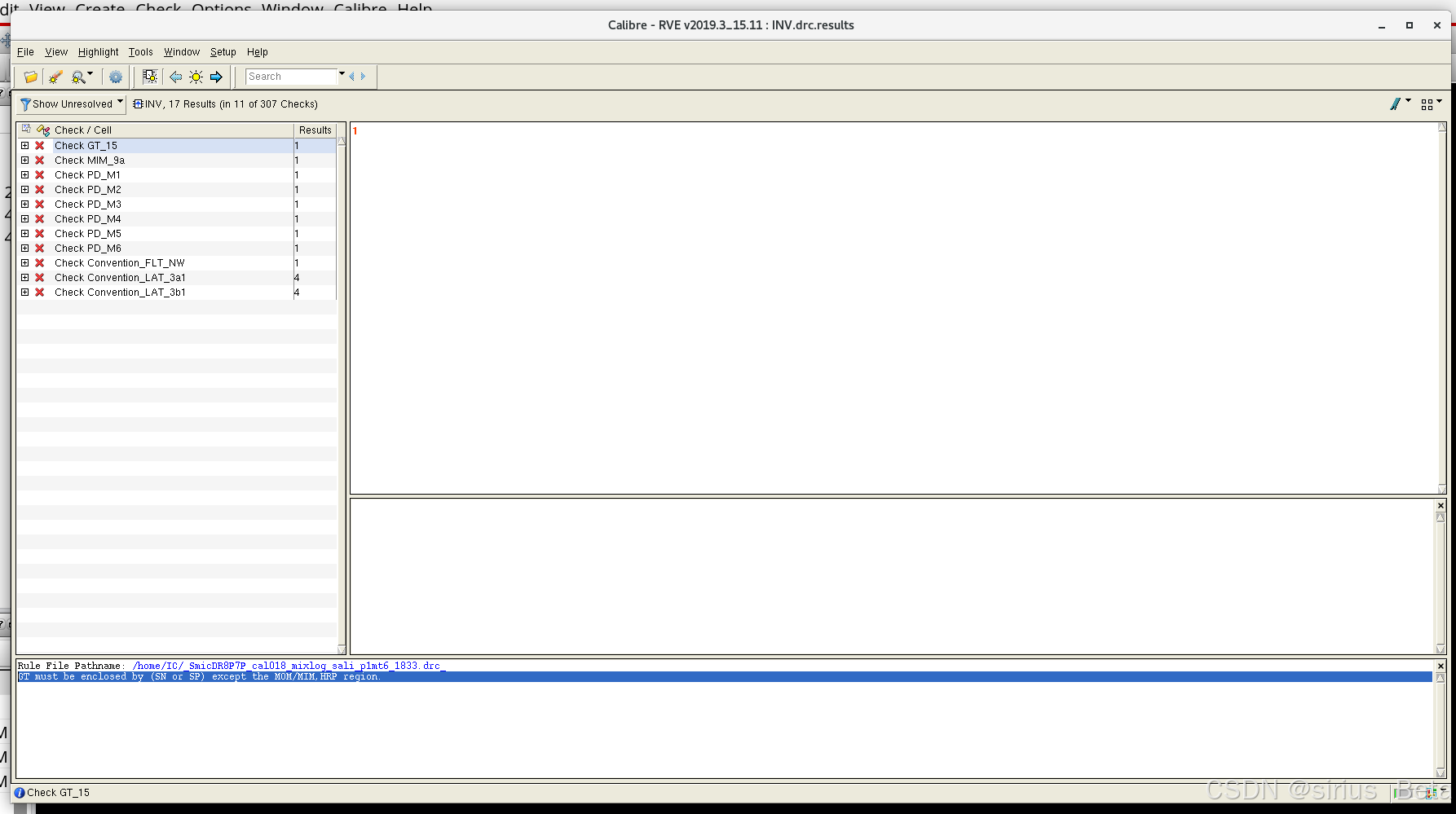

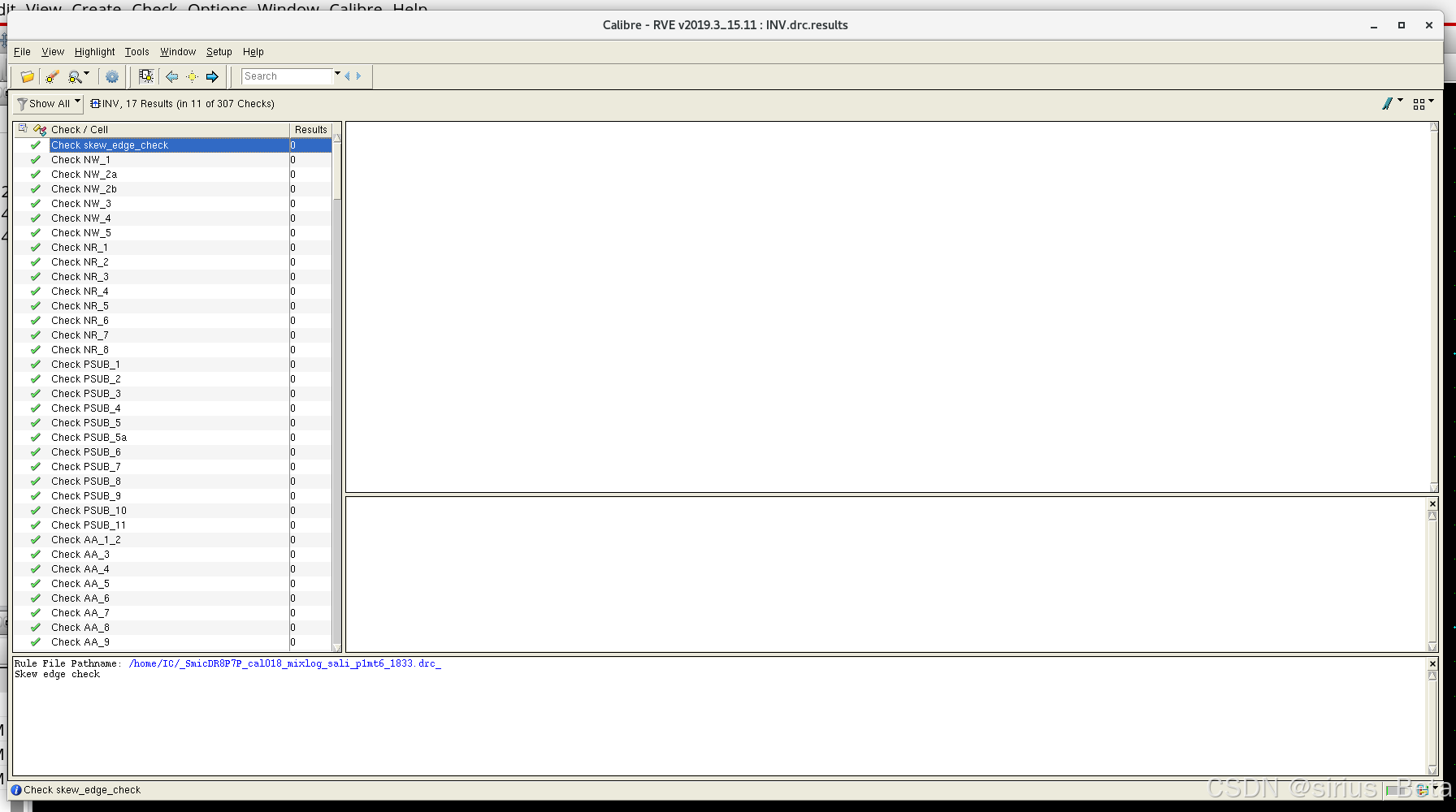

跑完后弹出这个界面，我们切换左上角的show all，切换到show unresolved，可以只显示报错项

我们看这几个报错都代表什么，其中M1-M6是一个覆盖率的问题，我们可以先不去管他

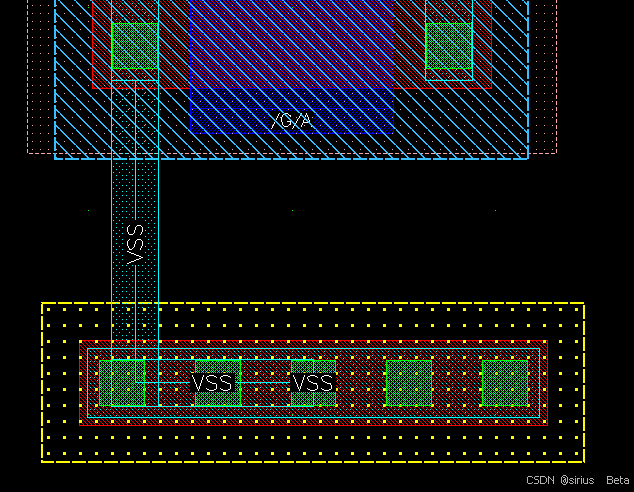

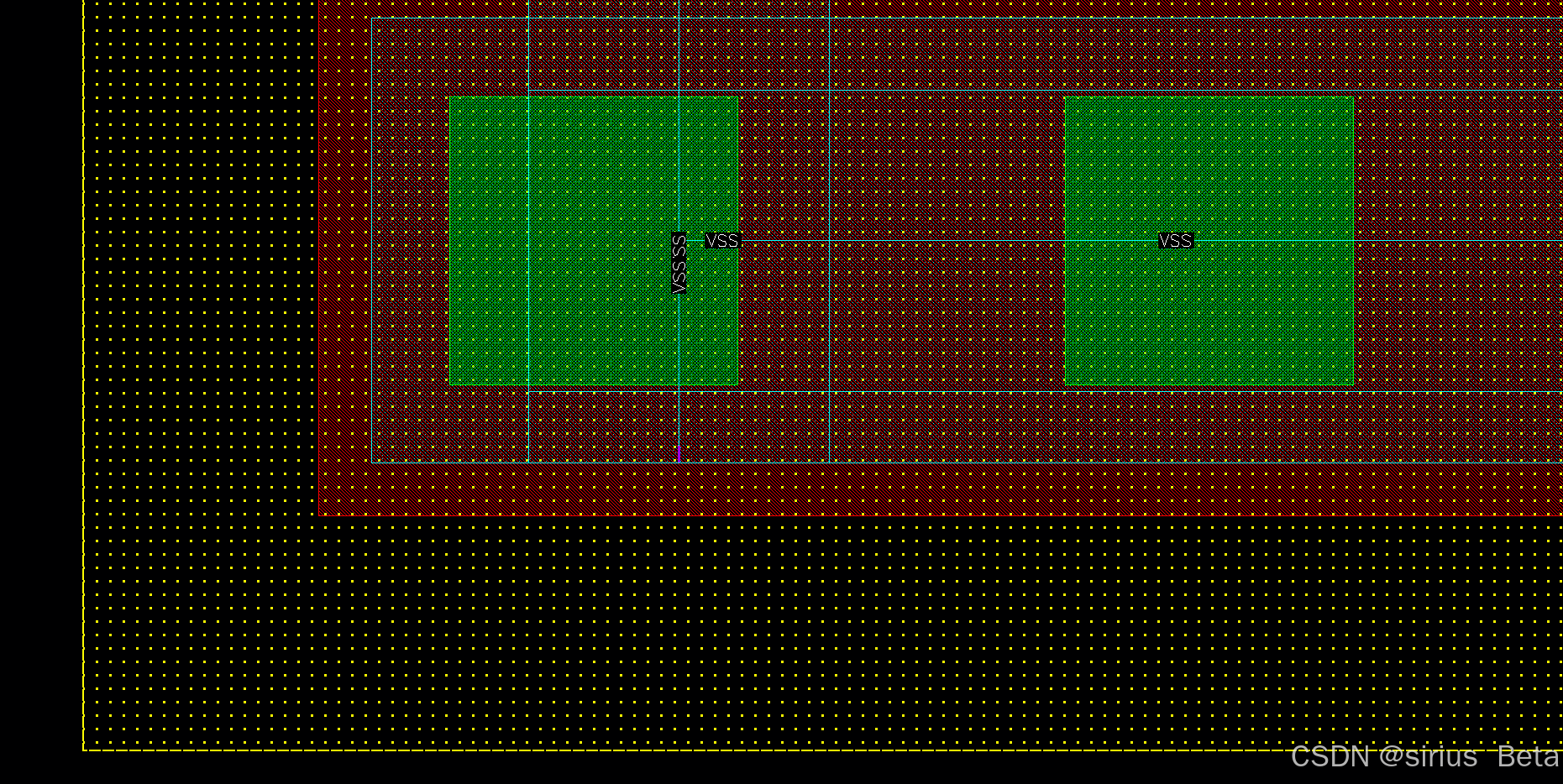

然后我们先来画电源，电源有两个，一个是VDD，一个是GND，GND要接p衬底，选择O，M1_SUB，选择一行五列，hide，这样pwell就和vss接到了一起，

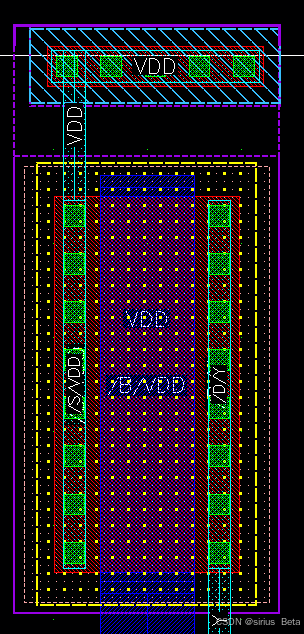

同理，将vdd与nwell接到一起

在连接的过程中，会超出下面的边一点，我们可以通过按f4来选中一条边拖动来对齐（不对齐DRC可能报错），最后，我们把pick up和pmos做到n well里

至此，我们全部的版图已经做好了，再做一下DRC

可以看到两个关于电源的问题已经没有了，下一节我们来解决剩下的问题，同时学习一下常见的DRC的问题以及LVS校验(附上下一节的链接)
