8月8日 网工学习 CSMA/CD协议 VLAN

目录

4.3.1 CSMA/CD协议

以太网帧结构和物理层

4.3.6 虚拟局域网

---

4.3.1 CSMA/CD协议

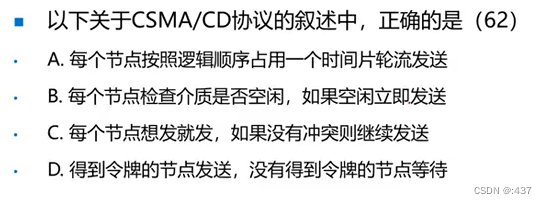

例题：

答案：B

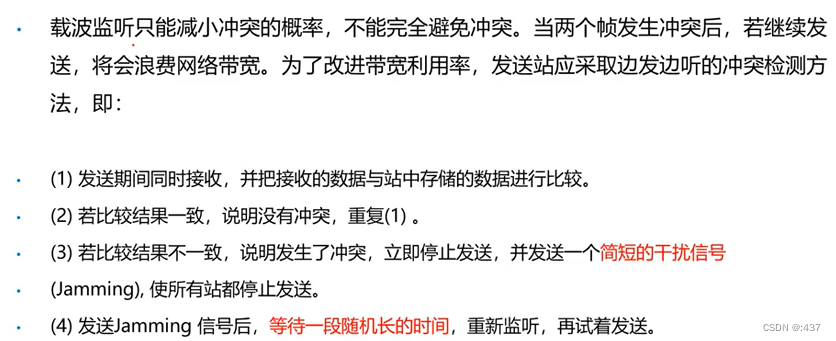

冲突检测原理

以太网出现冲突后，发送方在jamming信号停止并等待一段随机时间后可再次尝试发送

 最小帧长计算

L min=2R * d/v

R为网络数据速率 d为最大距离 v为传播速度

 不冲突：发送时间>正常传送+返回确认时间

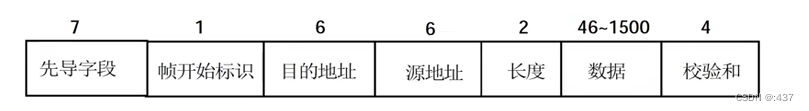

以太网帧结构和物理层

1、前面的7+1字段用于时钟同步，不算入帧长

2、数据46-1500字节，不够至少填充到46字节

3、校验位4字节，CRC循环冗余校验32位

4、最小帧长64字节：6+6+2+46+4=64

5、最大帧长1518字节：6+6+2+1500+4=1518

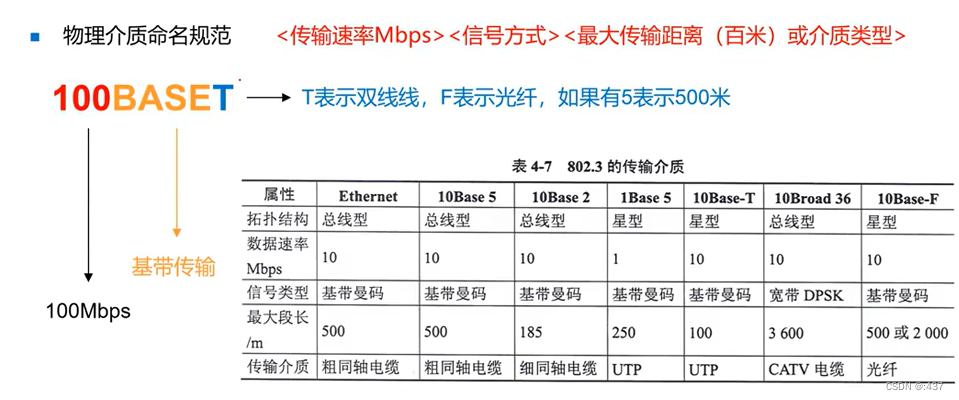

以太网物理规范

 快速以太网   标准：IEEE802.3u

千兆以太网   标准：IEEE802.3z

万兆以太网   标准：IEEE802.3ae

4.3.6 虚拟局域网

1. 虚拟局域网工作站可以不属于同一物理网段，任何交换端口都可以分配给某一个VLAN，属于同一VLAN 的所有端口构成一个广播域
2. 不同VLAN通信必须经过三层设备（路由器、交换机、防火墙等）
3. VLAN 划分:基于端口、基于MAC、基于策略、基于协议
4. 冲突域和广播域，一个中继线和集线器是一个冲突域，一个VLAN为一个广播域，交换机的一个接口为一个冲突域

 VLAN作用：

1、控制网络流量

2、提高网络的安全性

3、灵活的网络管理

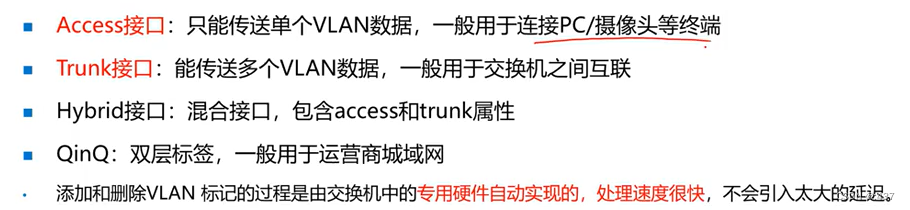

交换机端口类型：

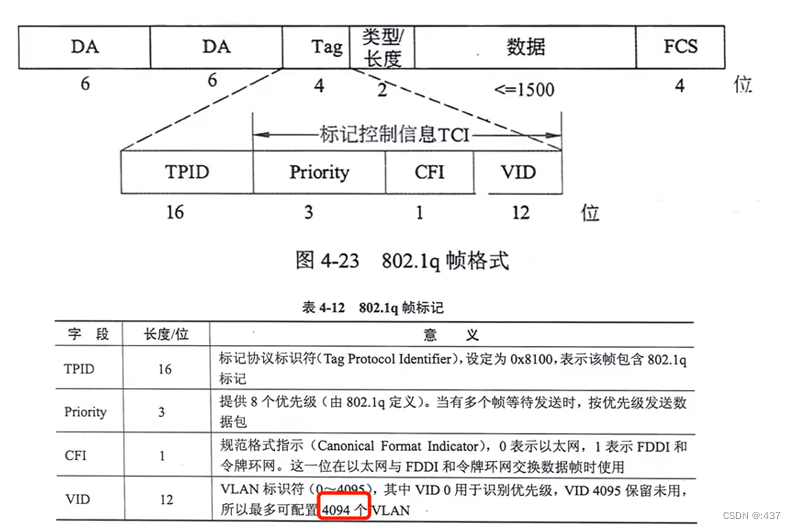

 802.1Q

vlan的可用数量是4094个（2的12次方-2）
