像点坐标量测

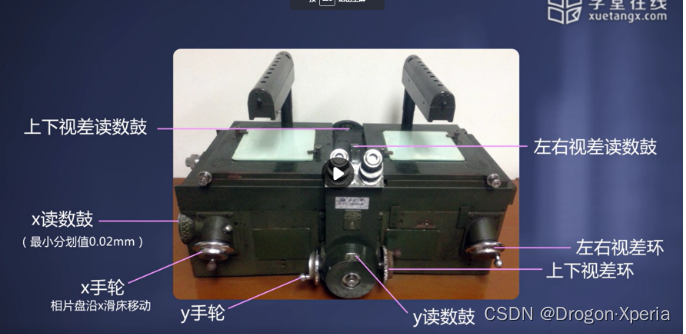

一、1818立体坐标量测仪:仪器归零--像片定向---立体观测---坐标计算

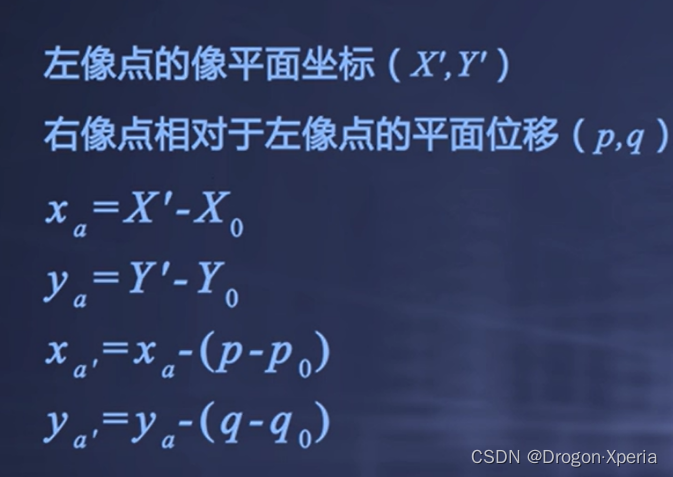

 如上图所示1818坐标量测仪每个部位对应测量的数据：

左右读数鼓------左像点的像平面坐标

左右视差读数鼓---右像点相对于左像点的平面位移

将左右读数鼓减去零位置值得到左像点平面坐标

将得到的左像点平面坐标减去（平面位移相对于零位置的位移值）得到右像点平面坐标

二、解析内定向

问：什么叫做解析内定向？

答：利用量测的框标点，依据平面相似变换原理，将仪器坐标转换为以像主点为原点的像平面坐标，这一过程称之为解析内定向

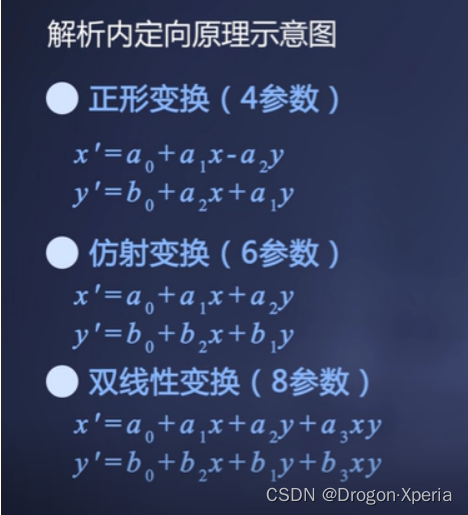

问：请解释一下解析内定向原理

答：如下图所示

 问：解析内定向步骤

答：共分五步

1.获取框标点的理论坐标

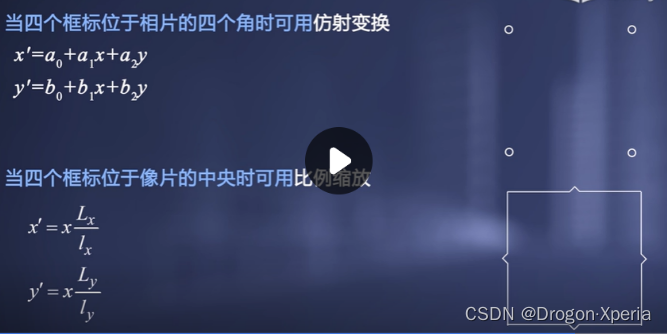

2.选用合适的变换模型

3.建立误差方程（参考单像空间后方交会的误差方程：单像空间后方交会_Drogon·Xperia的博客-优快云博客)

4.构建法方程并解算

5.将上一步法方程求出的框标点坐标代入变换模型，得到像点坐标

三、但是不论使用什么仪器进行测量，都会产生误差

问：请问误差改正方法有哪些

答：

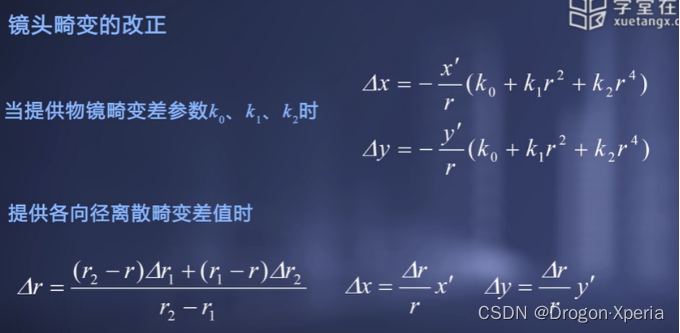

 镜头畸变产生的误差改正

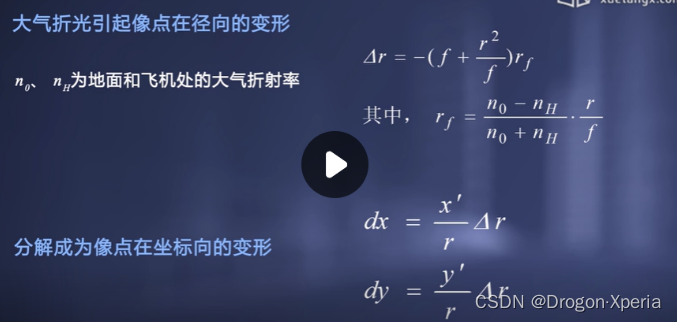

 大气折光引起的误差

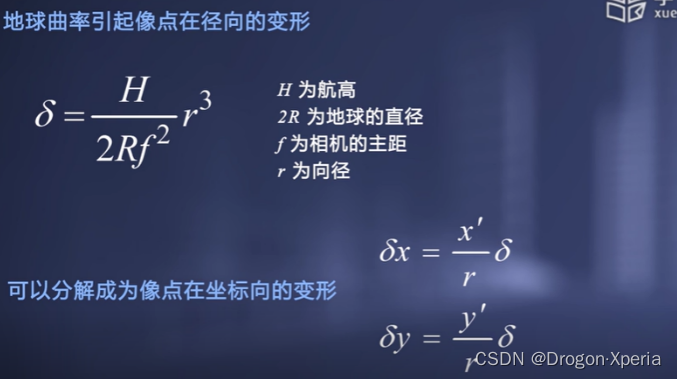

地球曲率引起的误差

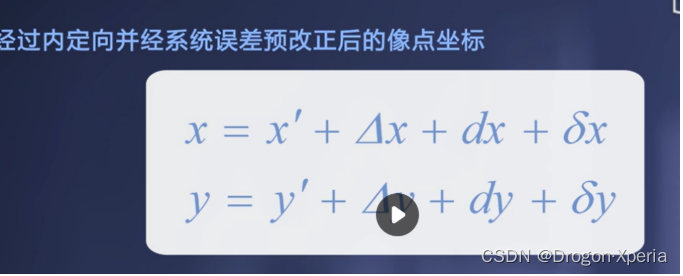

 四、因此内定向以及经过误差改正的像点坐标

 x' y‘是内定向后的像点坐标

 dx dy为大气折光差
