T5L迪文屏C51开发流程（使用的屏幕大小800x480）

本文旨在阐述基本的使用流程，只在屏幕上显示一张照片，以及如何使用sd卡烧录C51程序。

更多相关操作可以去迪文官方网站查找，或者优快云、B站等搜索相关教程。

一.创建工程

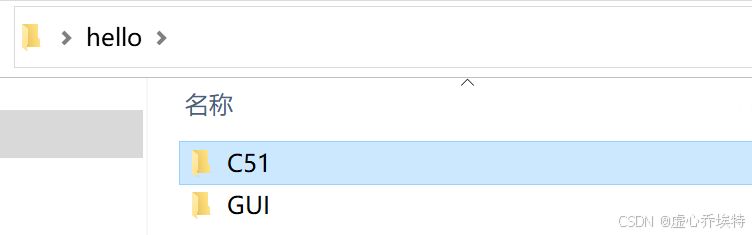

1.创建一个项目文件夹。文件夹下创建两个文件夹，GUI和C51。

2.C51中需要放置一个空的模板例程，以便后续使用。（当然，不需要C51代码支持的GUI界面，可以不添加C51程序，只运营GUI界面的内容）

3.使用DWIN DGUS TOOL软件，点击创建“新建工程”。在弹窗中选择自己的文件存放路径（\hello\GUI  需要存放到GUI文件夹中）和自己使用的屏幕支持的分辨率。

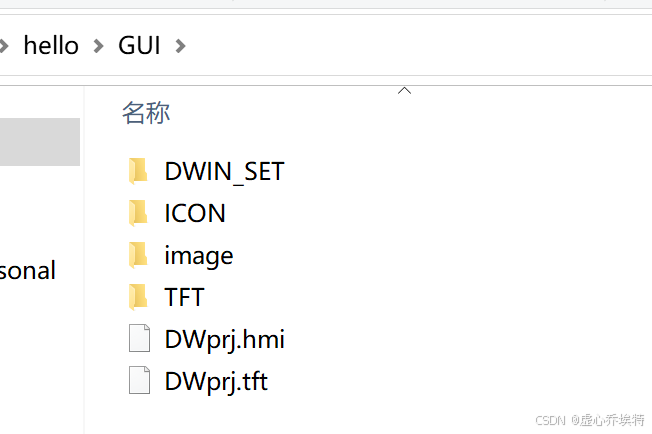

此时GUI文件夹中，存在一下问价即为成功。

二.准备照片

1.需要多大像素的照片，准备多大像素的照片（可以使用ppt或画图软件，制作自己所需的照片像素）。这里我使用的是用ppt制作。我需要的是800x480像素大小的照片。

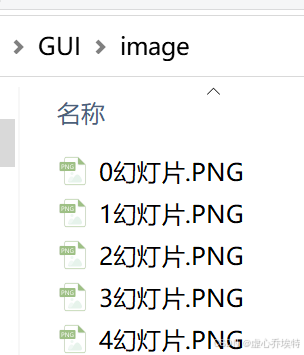

2.将像素大小为800x480的照片。第一张改为，以0开头后缀为.jpg的图片。第二张改为，以1开头后缀为.jpg的图片。以此类推。改好后缀和命名后照片寸放到GUI文件夹下的image文件夹中。

三．在DWIN DGUS TOOL中添加照片，生成配置文件

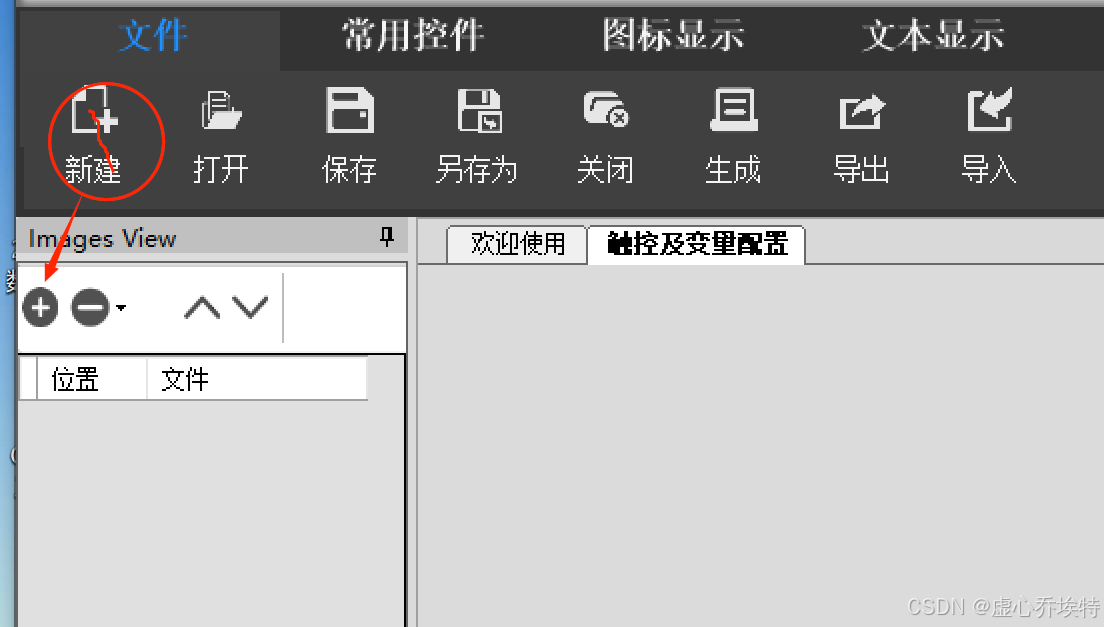

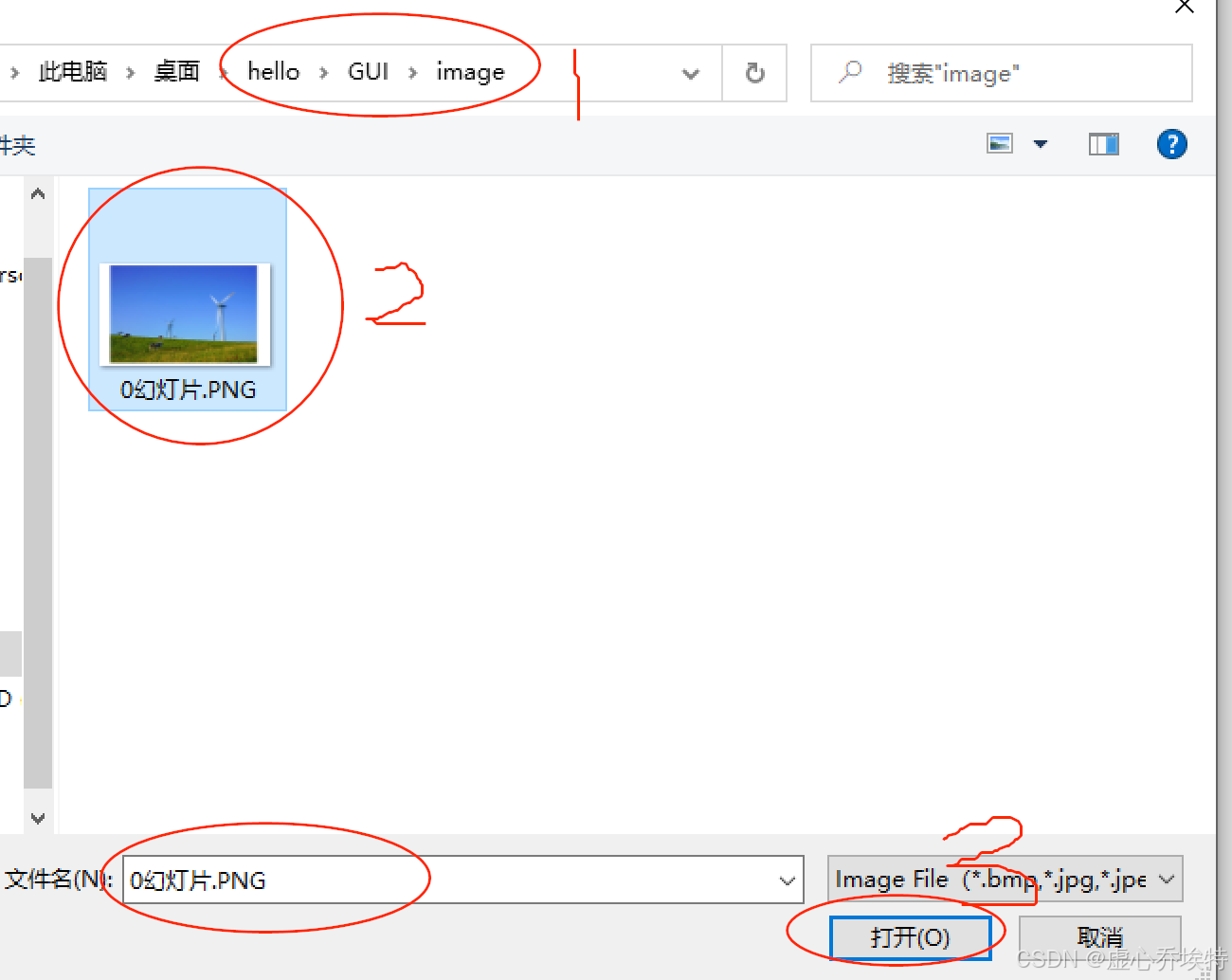

1.添加图片。按照如图步奏添加。

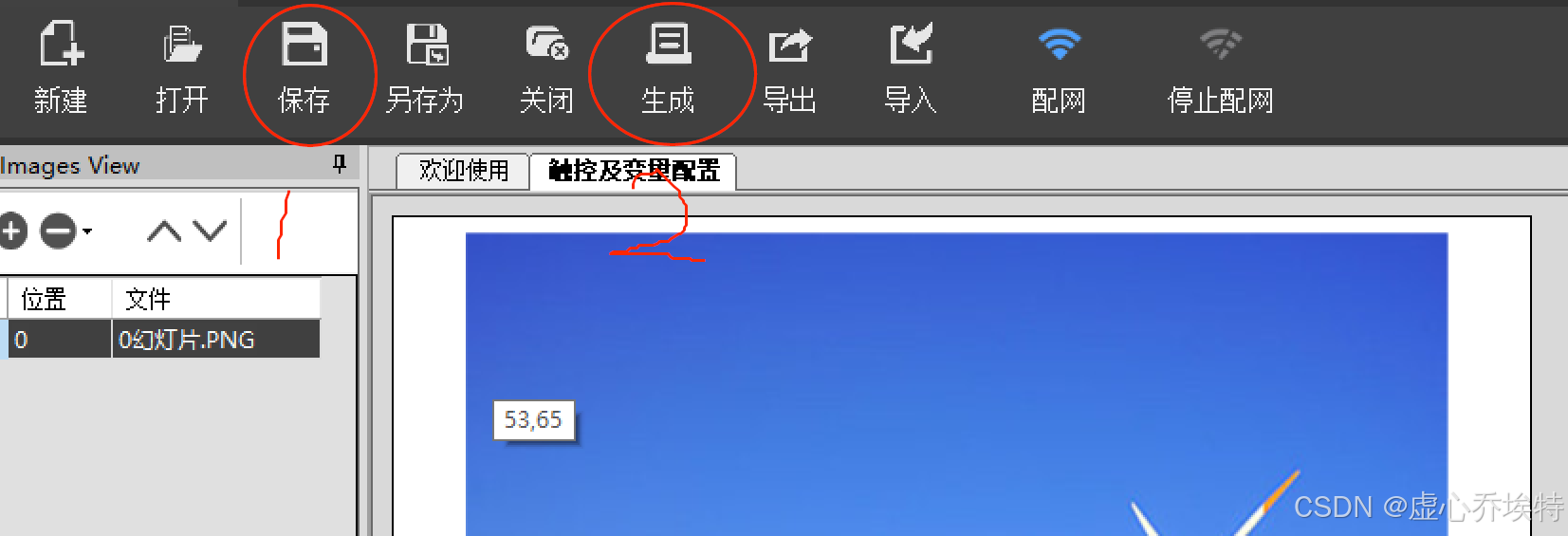

建议在使用时及时保存。

2.生成照片对应的ICL文件。一个ICL，既可以对应一张照片的，也可以是对应多张照片。

生成的ICL文件需要以32开头命名。

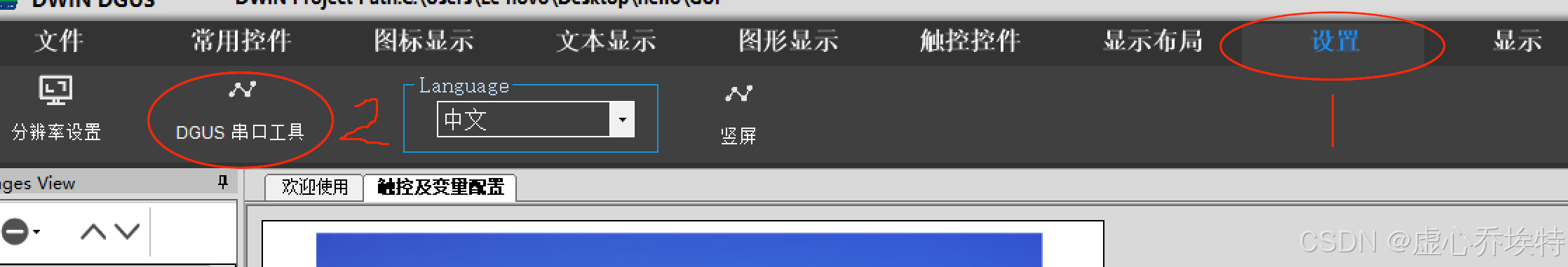

点击DGUS串口工具

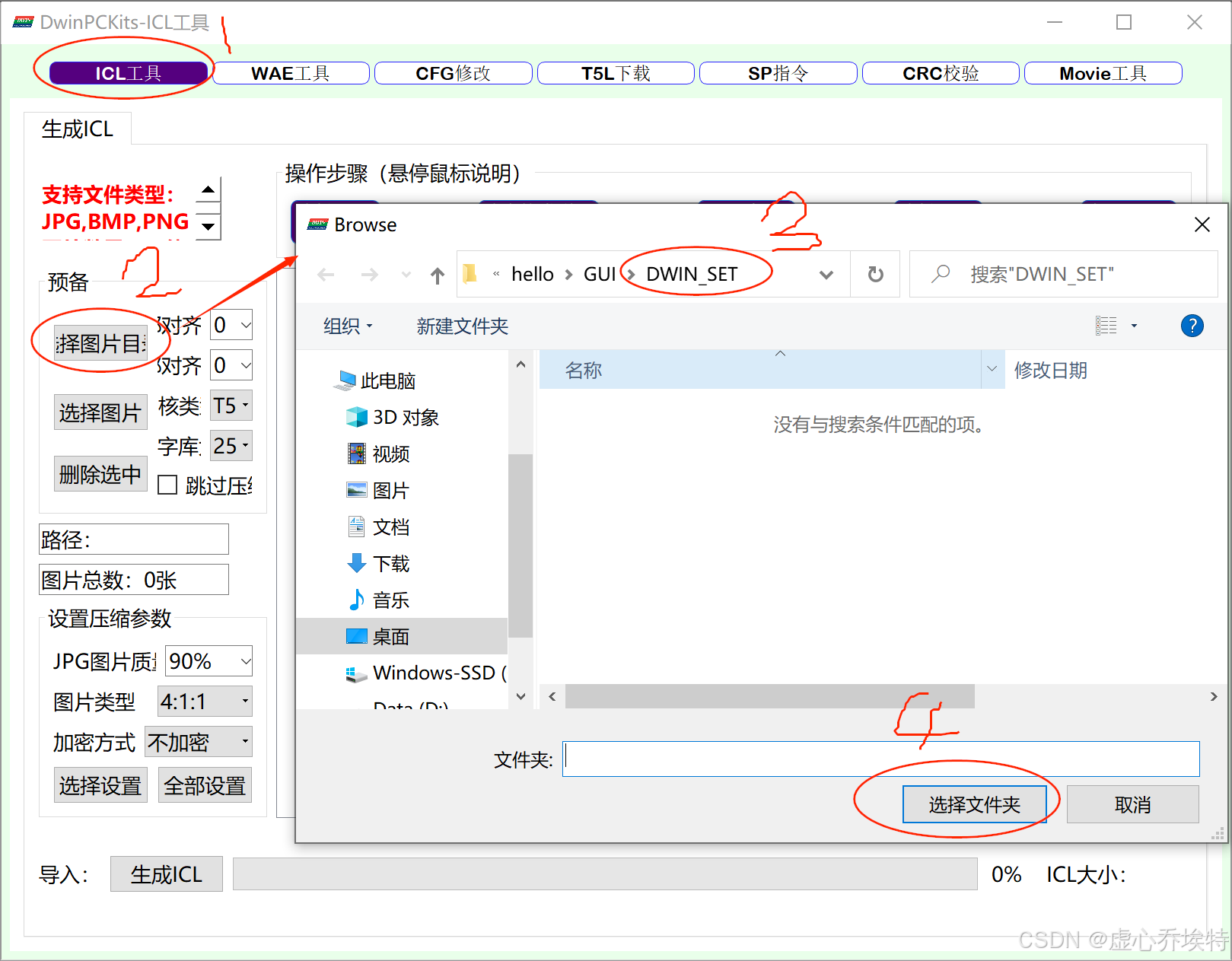

（我的电脑问题DGUS串口工具无法正常显示）先选择ICL工具，然后选择照片路径。接着确定是否是在DWIN_SET这个文件夹下。确定在这个文件夹下后直接点击“选择文件夹”即可。按照上述步奏即可看到你添加的照片。

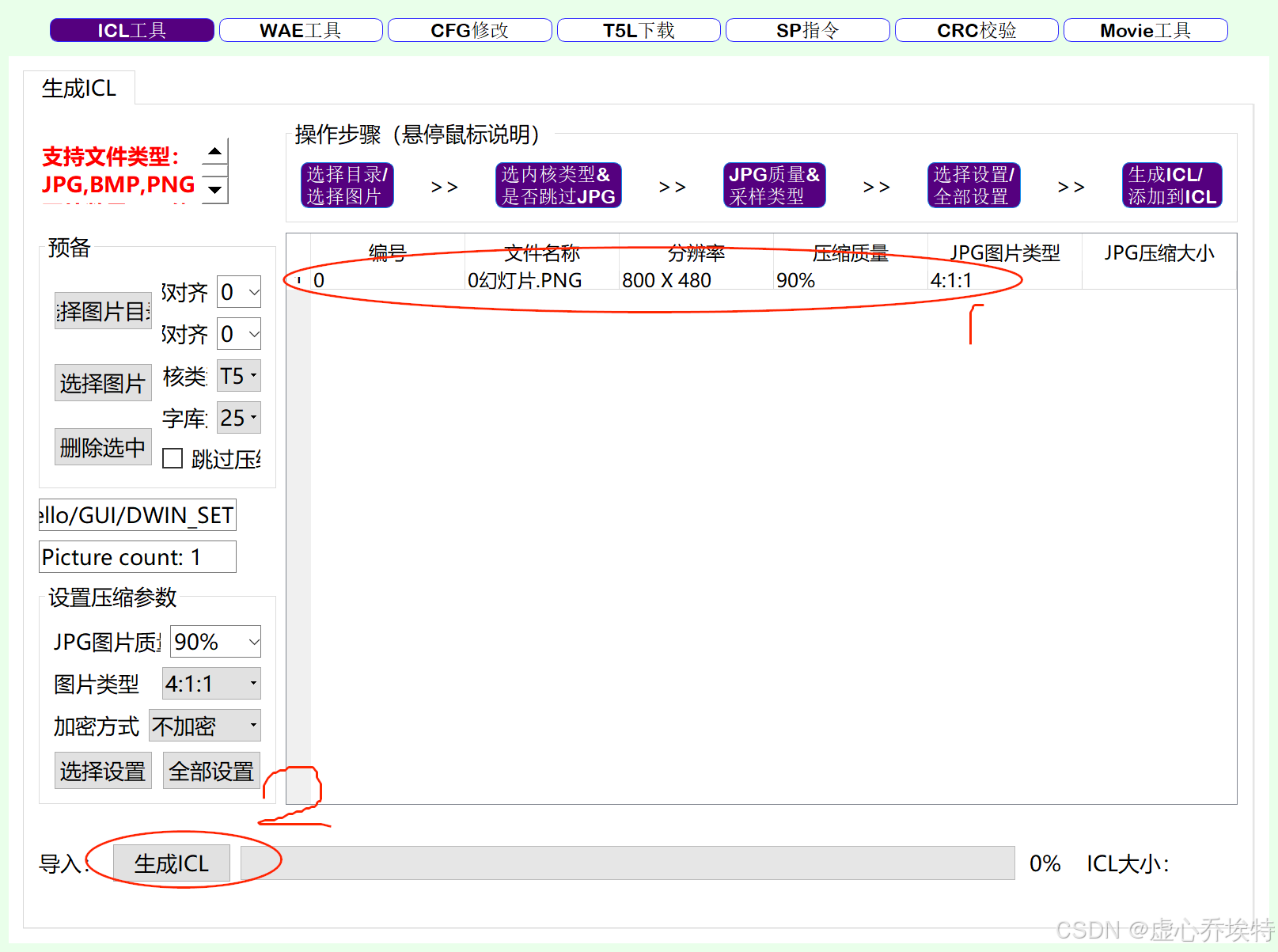

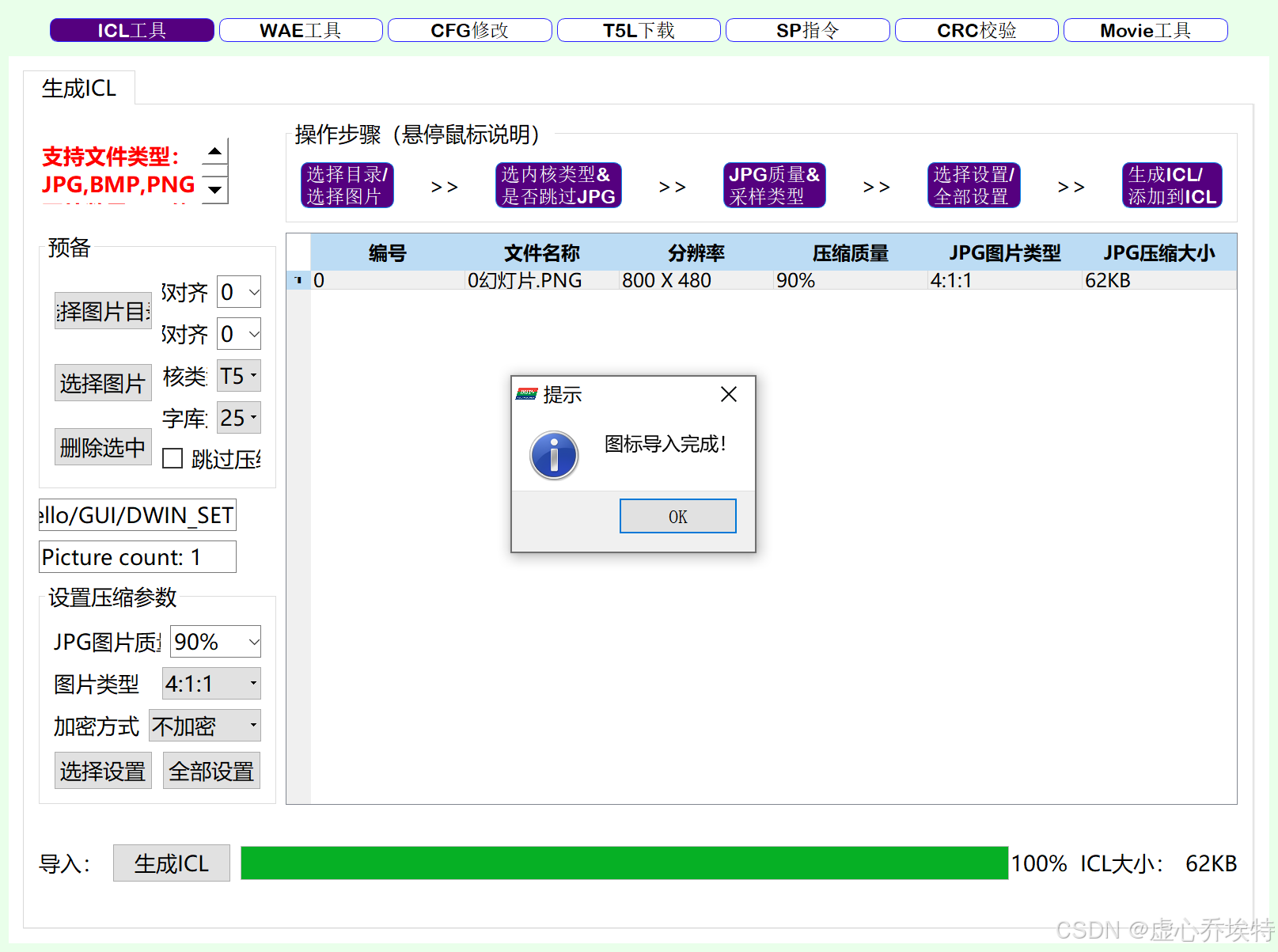

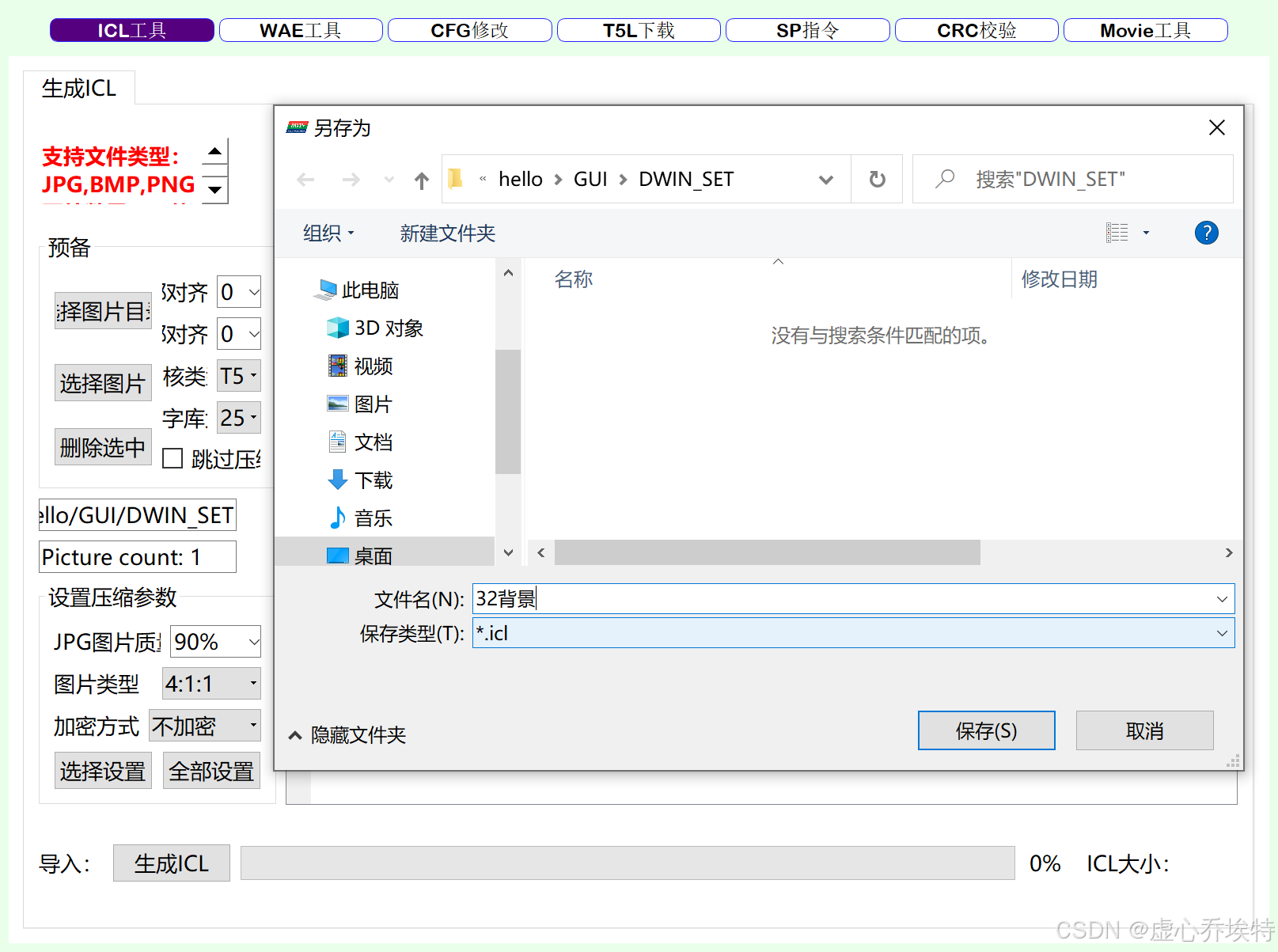

看到你需要的照片后，直接点击“生成ICL”。此时会让保存，不用修改保存路径。此时需要命名命名一定要以32开头。

四．使用sd卡，开始烧录。

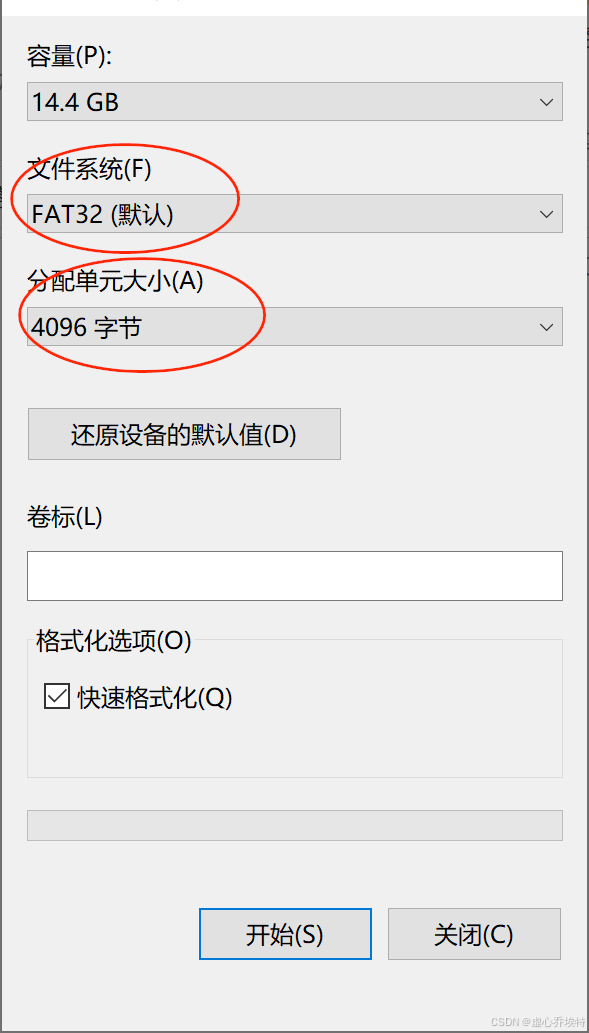

1.先将sd卡格式化。需要注意两点，文件系统的选项（FAT32）、分配单元大小（必须为4096字节）

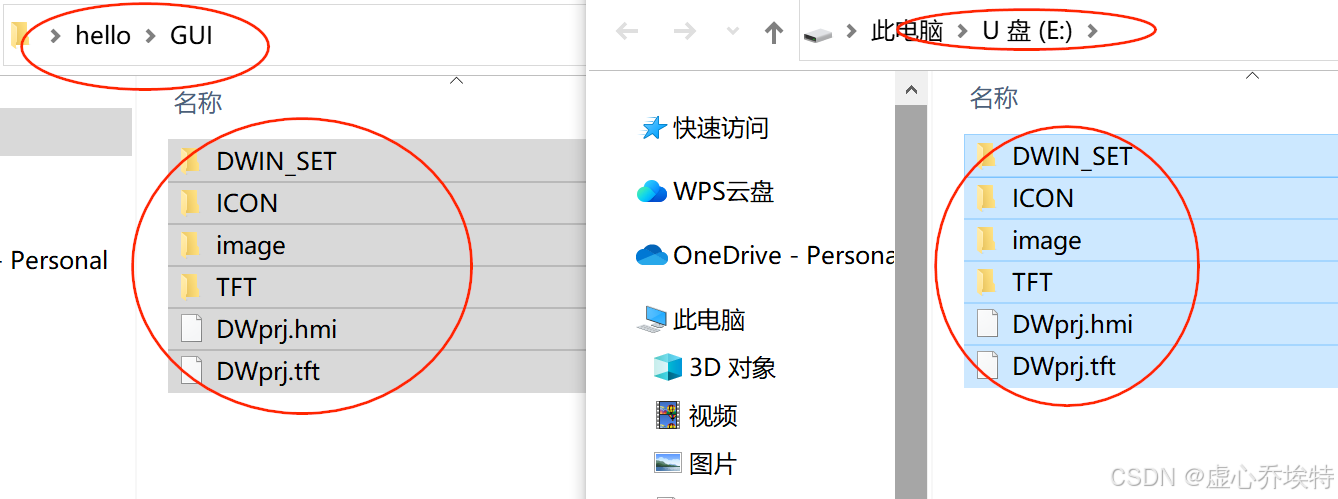

2.将GUI中的内容复制到sd卡中。

3.先将屏幕断电，然后差如sd卡，然后上电。（使用USB转TTL， TX  RX连接屏幕的RX2  TX2）。等烧录成功后（当屏幕第二行出现“end”即为下载成功），先断电，再将sd卡取出，最后重新上电，既可以显示图片。

五．关于如何使用sd卡烧录C52代码

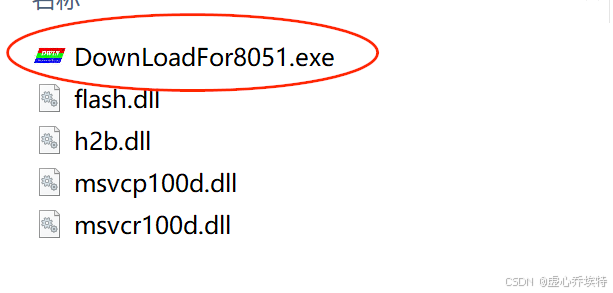

打开DownloadFor8051.exe

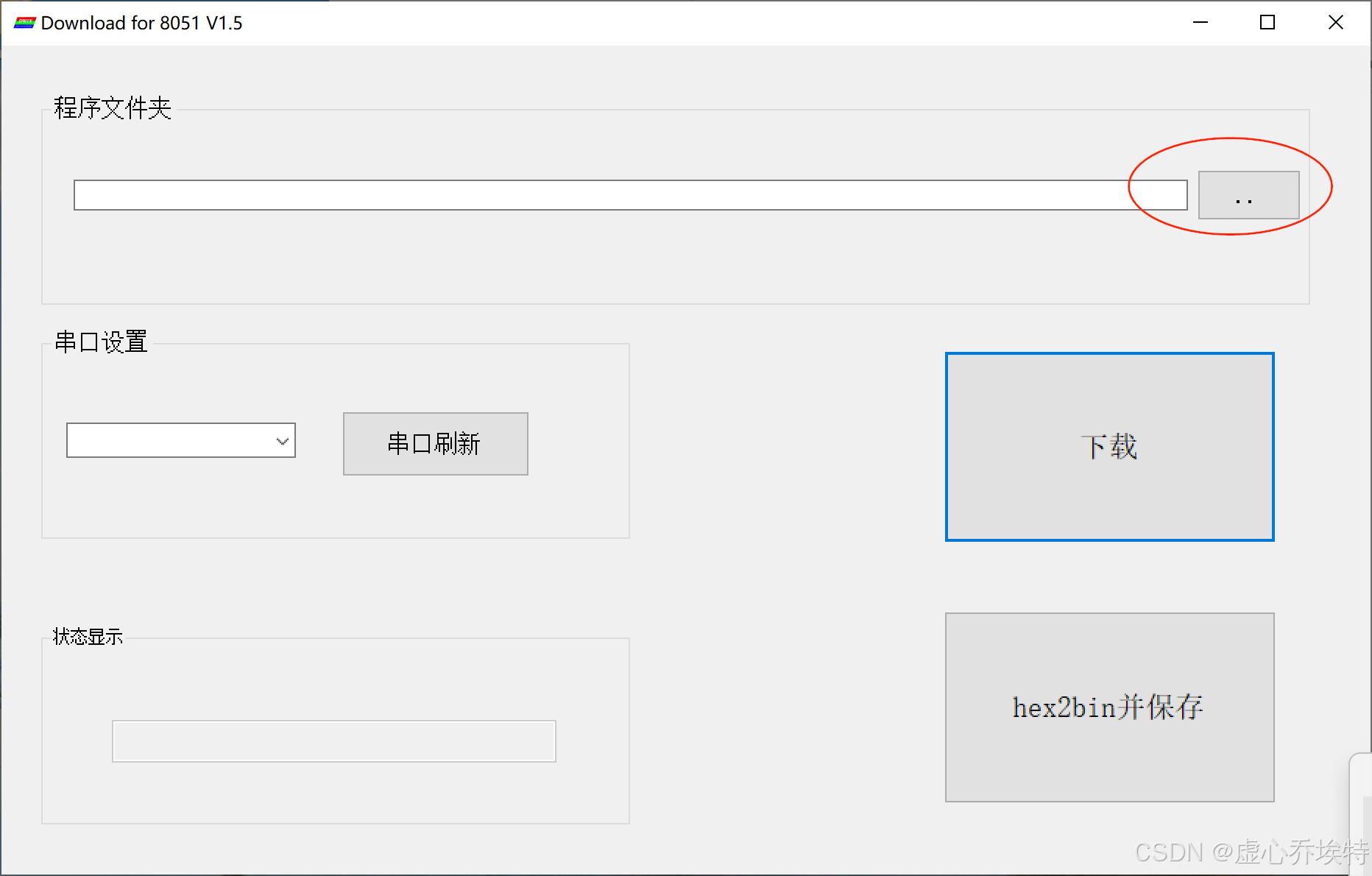

点击右边两个点按键

（先将代码编译好，在OBJ（即存放程序编译后输出文件的文件夹）中，选择.hex文件（需要在魔法棒中，在output中勾选“Create HEX File”））

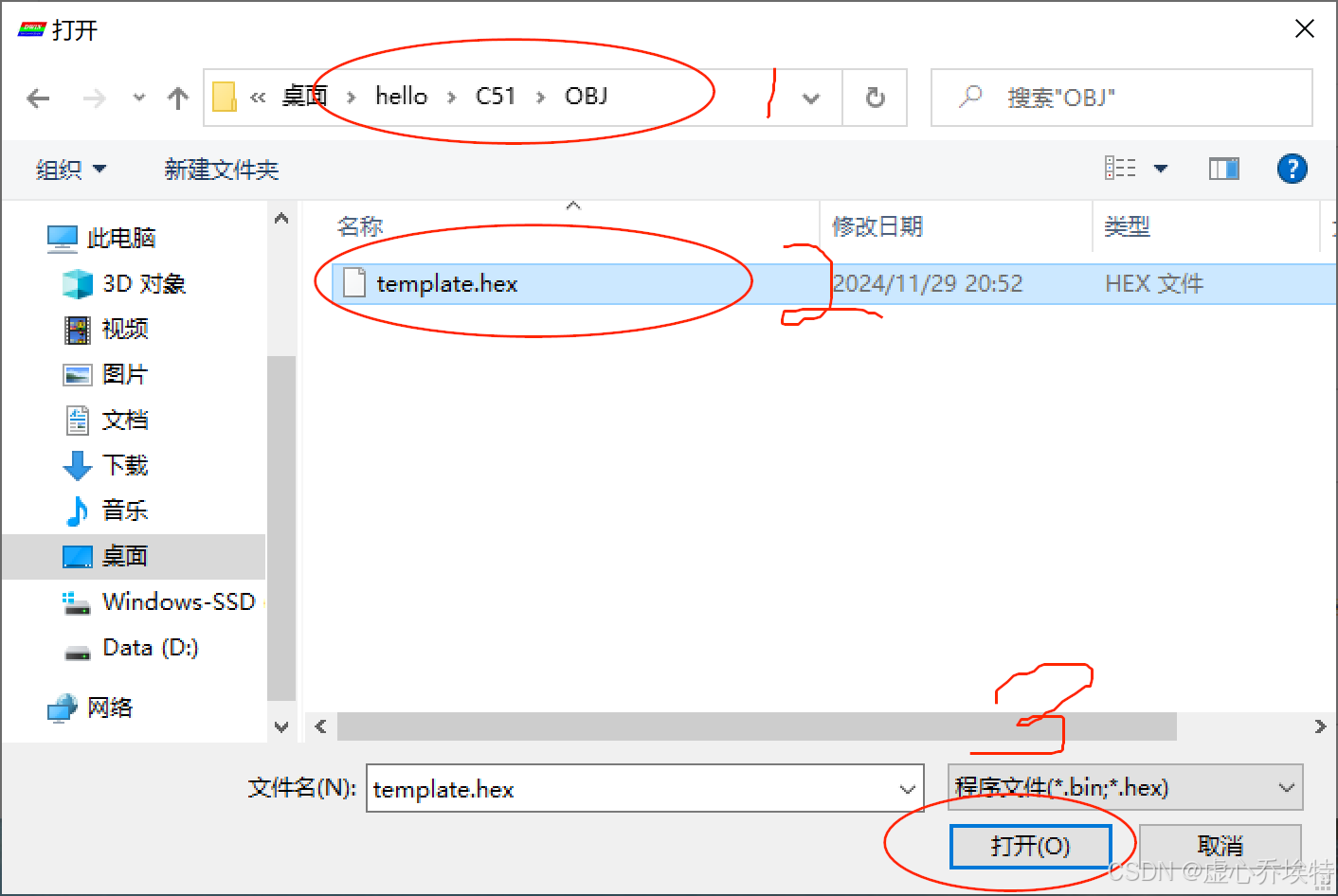

将C51下的OBJ的hex文件选择

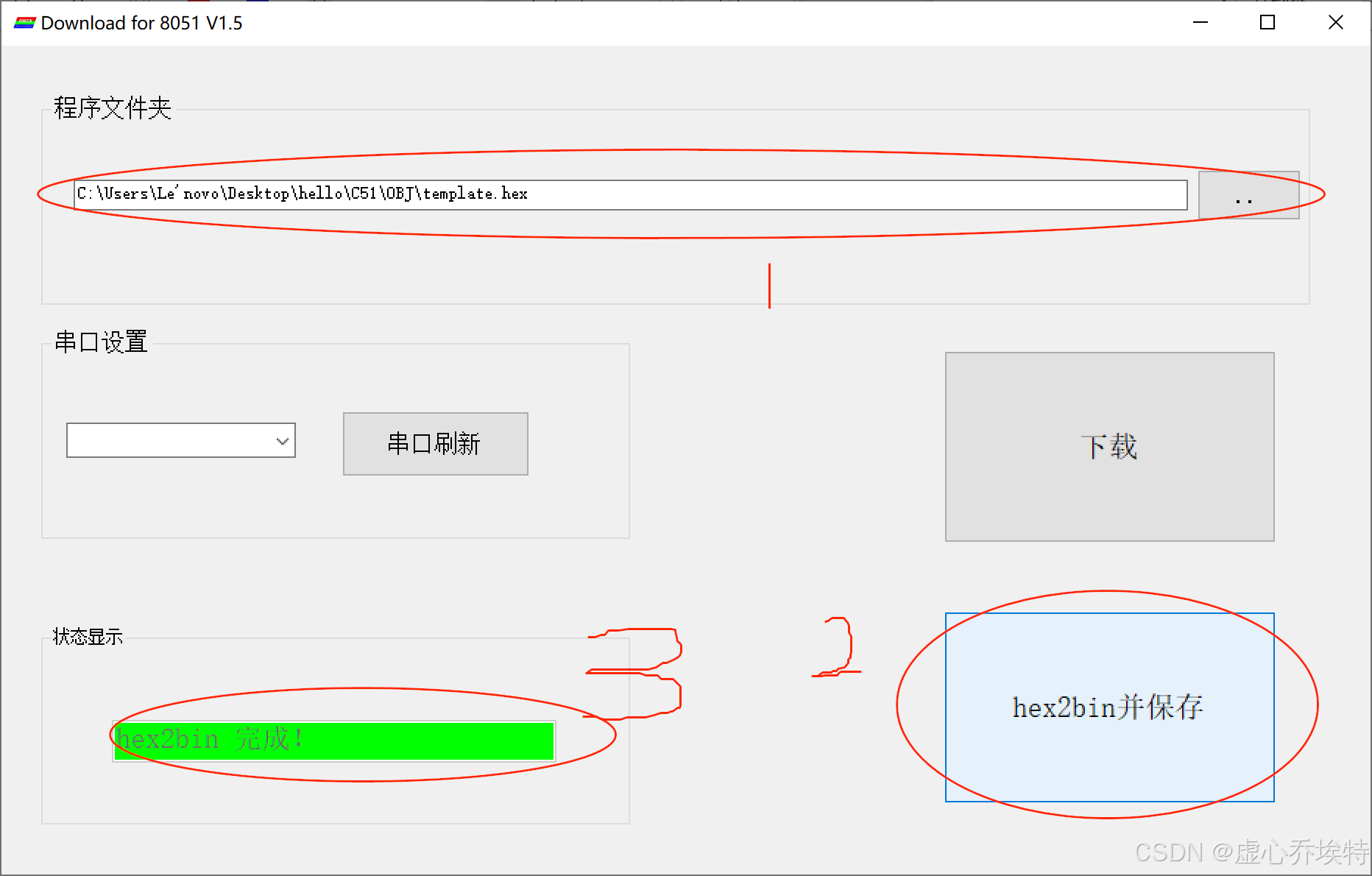

确定选中后，点击“hex2bin并保存”

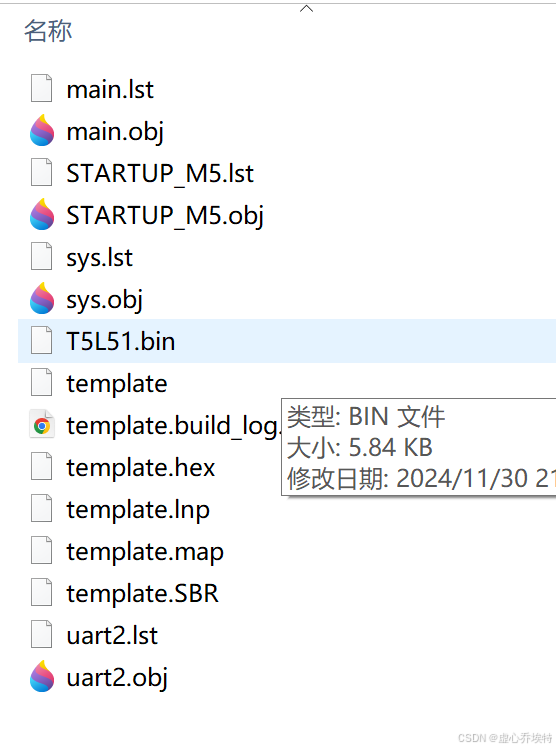

此时在OBJ文件夹下，会生成“T5L51.bin”

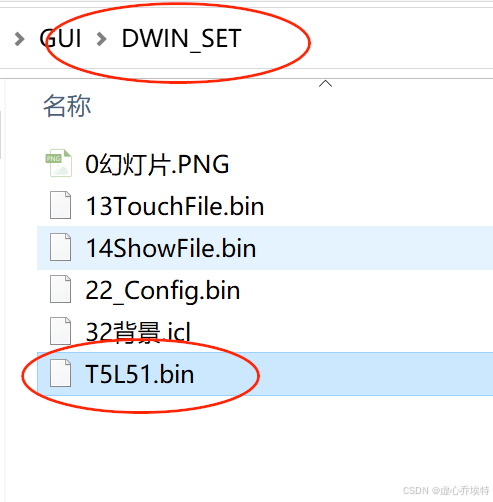

将这个bin 文件复制到GUI文件夹下的DWIN_SET中

此时即完成了烧录代码的准备工作。接下来进行第“四.”的烧录步奏即可。照片和代码可以都准备好后再去进行烧录不用分两次烧录。

六．屏幕显示方向异常但总是调整不过来

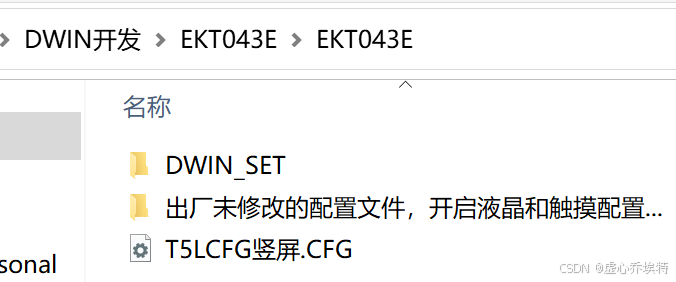

1.此时可以直接烧录官方提供的EKT043E中的“DWIN_SET”。此时将会屏幕方向调整过来。

2.此文件中的“T5LCFG竖屏.CFG”为屏幕配置文件，需要的话可以将其加到自己的GUI文件中来保证屏幕正常初始化。

3.关于在xdata区域存放变量。

若存放变量，需要注意，不能再sys_init()这个系统初始化函数前对在xdata存放的变量赋初值。因为32KB ram 需要系统初始化后才能访问。对xdata内的变量赋初值，需要在sys_init()后进行。

如果想要在系统初始化前使用，可以将变量存放到idata或data中，若不写存放区域，程序会按默认的存放区域进行存放，若是默认xdata使用时需要注意。
