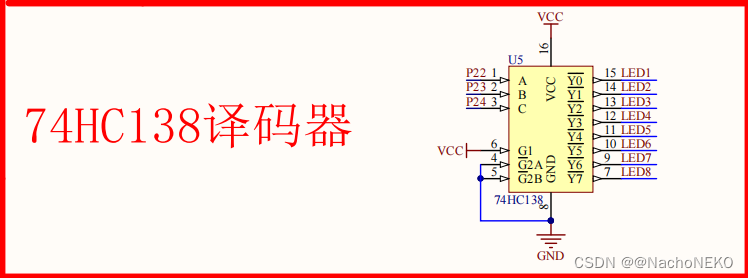

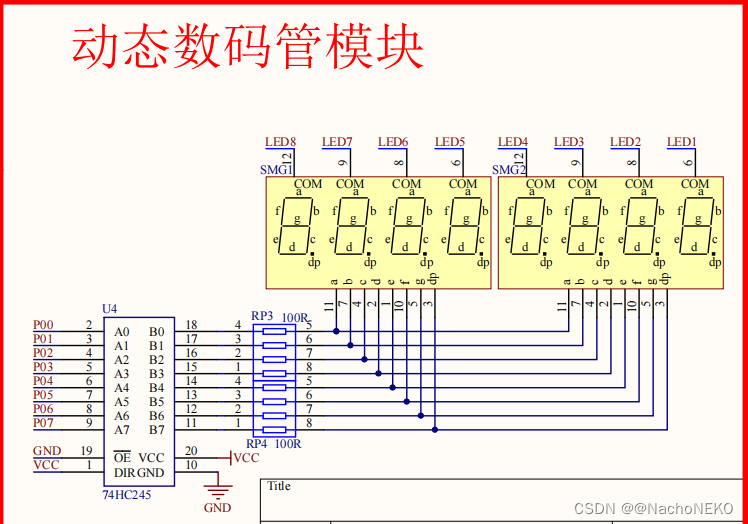

一.硬件连接

在这里插入图片描述

二.代码实现

#include <REGX52.H>

unsigned char Nixie_Flag;
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Nixie(unsigned char Location ,Number)	//Location：数码管位，Number：显示数字
{
	switch(Location)
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=NixieTable[Number];
}

void Nixie_Scan()	//动态扫描
{
	if(++Nixie_Flag==16) Nixie_Flag=0;
	switch(Nixie_Flag/2)
	{
		case 0: Nixie(1,1);break;
		case 1: Nixie(2,2);break;
		case 2: Nixie(3,3);break;
		case 3: Nixie(4,4);break;
		case 4: Nixie(5,1);break;
		case 5: Nixie(6,2);break;
		case 6: Nixie(7,3);break;
		case 7: Nixie(8,4);break;
		default: break;
	}
	if(Nixie_Flag%2) P0=0x00;//消影
}

void Timer0_init()
{
	TMOD=0X01;
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
	ET0=1;
	EA=1;
	TR0=1;
}

void Timer0_Routine() interrupt 1
{
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;

	Nixie_Scan();	//数码管动态扫描
}
void main()
{
	Timer0_init();
	while(1)
	{

	}
}
