VLAN实验

实验题目如下：

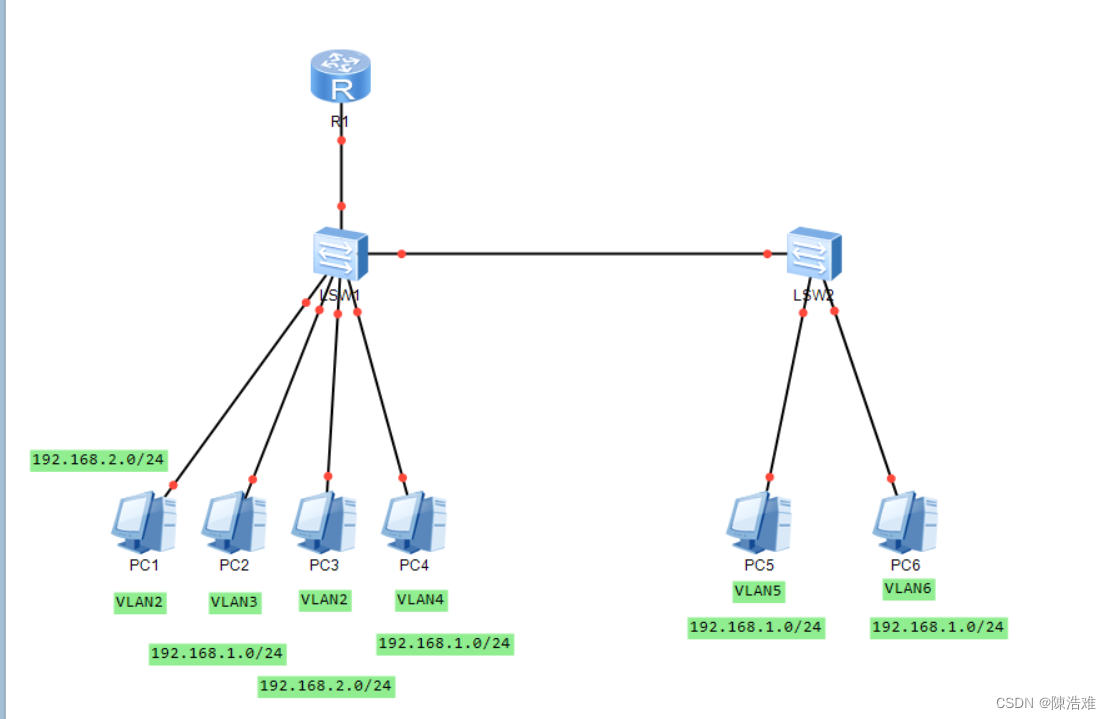

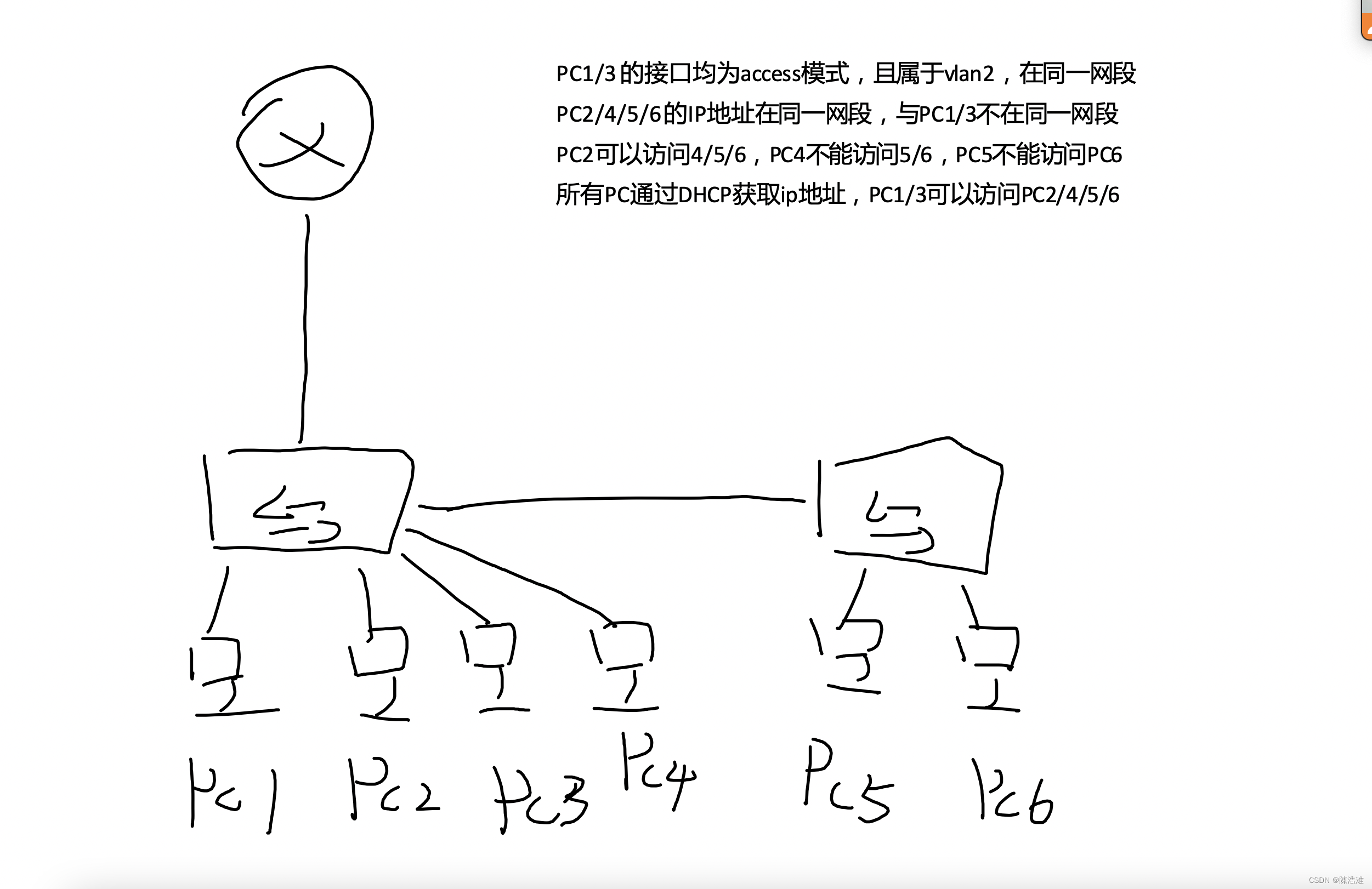

实验拓扑如下：

 实验要求如下：

【1】PC1/3的接口均为access模式，且属于van2，在同一网段

【2】PC2/4/5/6的IP地址在同一网段，与PC1/3不在同一网段

【3】PC2可以访问4/5/6，PC4不能访问5/6，PC5不能访问PC6

【4】所有PC通过DHCP获取ip地址，PC1/3可以访问PC2/4/5/6

实验思路如下：

（1）创建VLAN

（2）划分接口

（3）trunk干道的设置

（4）使用DHCP获取地址

实验步骤如下：

1、创建VLAN

指令如下：

LSW1：

vlan batch 2 to 6

 LSW2：

vlan batch 2 to 6

2、接口划分

指令如下：

PC1：

[LSW1]int Ethernet0/0/1
[LSW1-Ethernet0/0/1]port link-type access
[LSW1-Ethernet0/0/1]port default vlan 2

PC2：

[LSW1]interface Ethernet0/0/2
[LSW1-Ethernet0/0/2]port link-type hybrid
[LSW1-Ethernet0/0/2]port hybrid pvid vlan 3
[LSW1-Ethernet0/0/2]port hybrid untagged vlan 3 4 5 6

PC3：

[LSW1]interface Ethernet0/0/3
[LSW1-Ethernet0/0/3]port link-type access
[LSW1-Ethernet0/0/3]port default vlan 2

PC4：

[LSW1]interface Ethernet0/0/4
[LSW1-Ethernet0/0/4]port link-type hybrid
[LSW1-Ethernet0/0/4]port hybrid pvid vlan 4
[LSW1-Ethernet0/0/4]port hybrid untagged vlan 3 4

PC5：

[LSW2]interface Ethernet0/0/2
[LSW2-Ethernet0/0/2]port link-type hybrid
[LSW2-Ethernet0/0/2]port hybrid pvid vlan 5
[LSW2-Ethernet0/0/2]port hybrid untagged vlan 3 5

PC6：

[LSW2]interface Ethernet0/0/3
[LSW2-Ethernet0/0/3]port link-type hybrid
[LSW2-Ethernet0/0/3]port hybrid pvid vlan 6
[LSW2-Ethernet0/0/3]port hybrid untagged vlan 3 6

 LSW1中，和路由器连接的干道接口封装：

指令如下：

[LSW1]interface Ethernet0/0/6
[LSW1-Ethernet0/0/6]port link-type hybrid
[LSW1-Ethernet0/0/6]port hybrid untagged vlan 3 4 5 6
[LSW1-Ethernet0/0/6]port hybrid tagged vlan 2

3、设置trunk干道

指令如下：

LSW1：

[LSW1]interface Ethernet0/0/5
[LSW1-Ethernet0/0/5]port link-type trunk
[LSW1-Ethernet0/0/5]port trunk allow-pass vlan all

LSW2：

[LSW2]interface Ethernet0/0/1
[LSW2-Ethernet0/0/1]port link-type trunk
[LSW2-Ethernet0/0/1]port trunk allow-pass vlan all

4、使用DHCP获取地址

指令如下：

R1：

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.1.1 24
[r1-GigabitEthernet0/0/0]int g0/0/0.1
[r1-GigabitEthernet0/0/0.1]ip add 192.168.2.1 24
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 2
[r1-GigabitEthernet0/0/0.1]arp broadcast enable

[r1]ip pool 1
[r1-ip-pool-1]network 192.168.1.0 mask 24
[r1-ip-pool-1]gateway-list 192.168.1.1
[r1-ip-pool-1]dns-list 114.114.114.114
[r1-ip-pool-1]q
[r1]ip pool 2
[r1-ip-pool-2]network 192.168.2.0 mask 24
[r1-ip-pool-2]gateway-list 192.168.2.1
[r1-ip-pool-2]dns-list 114.114.114.114
[r1-ip-pool-2]q
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]dhcp select global
[r1-GigabitEthernet0/0/0]int g0/0/0.1
[r1-GigabitEthernet0/0/0.1]dhcp select global

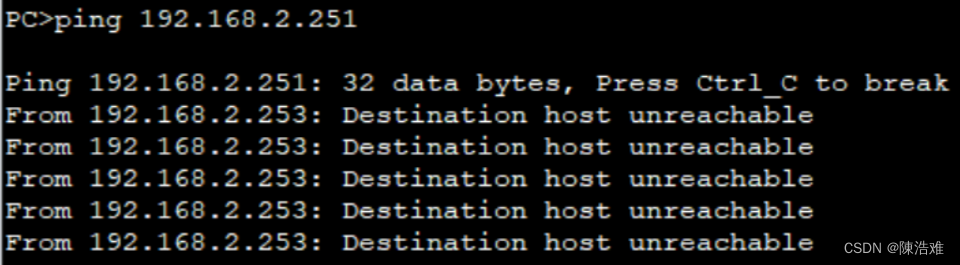

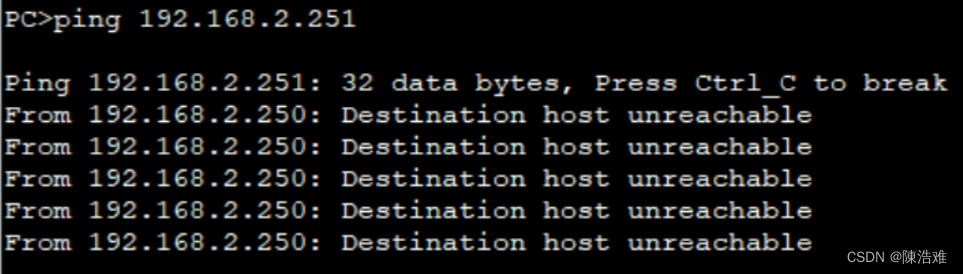

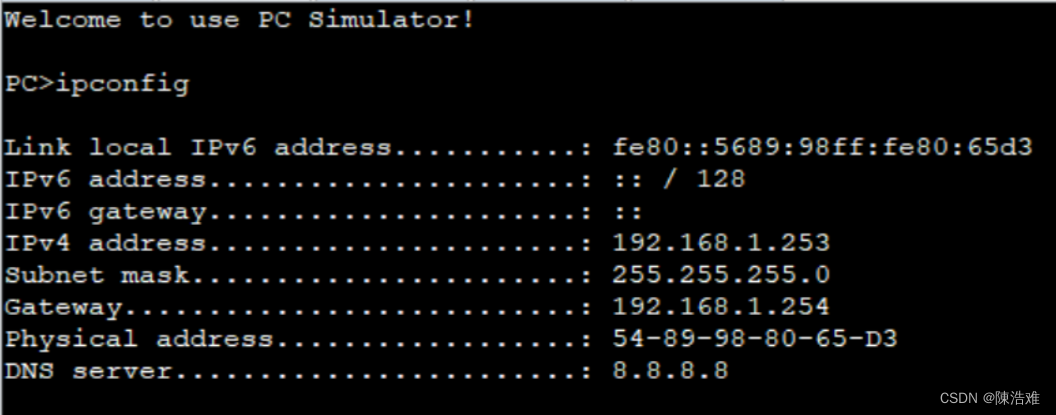

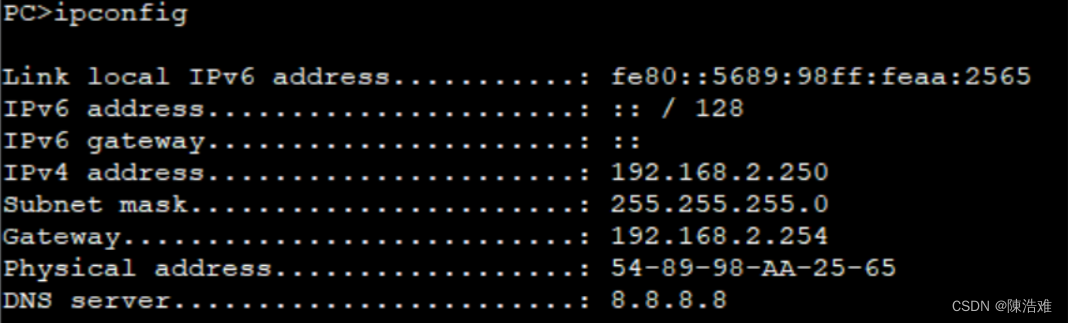

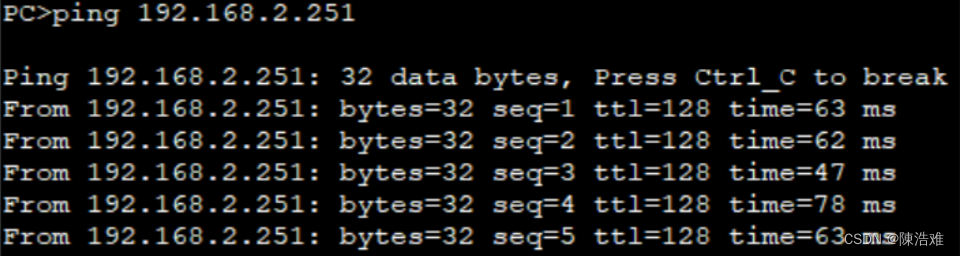

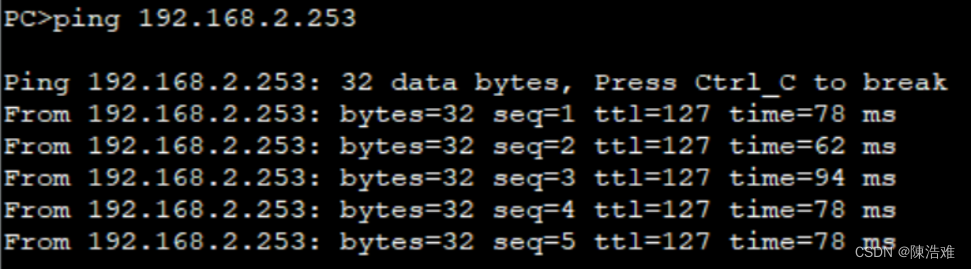

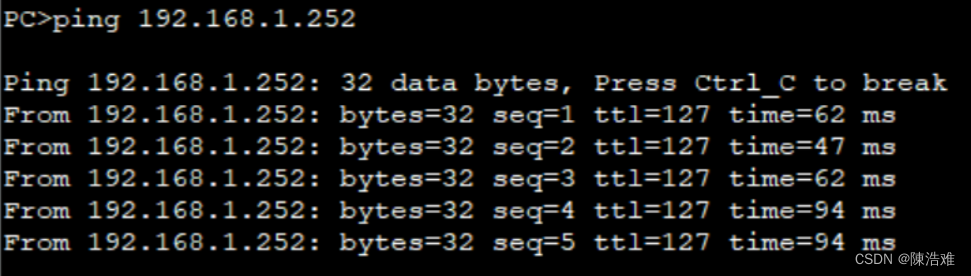

5、测试如下：

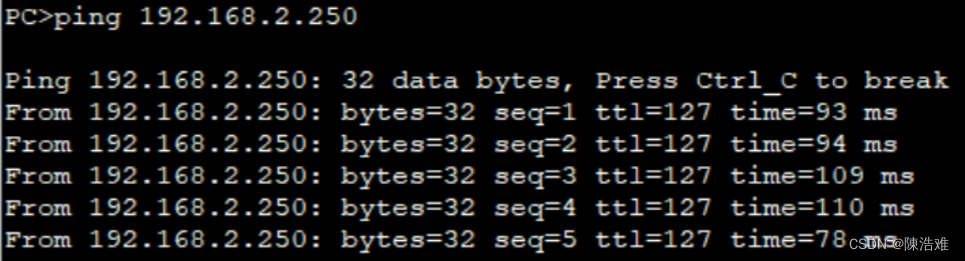

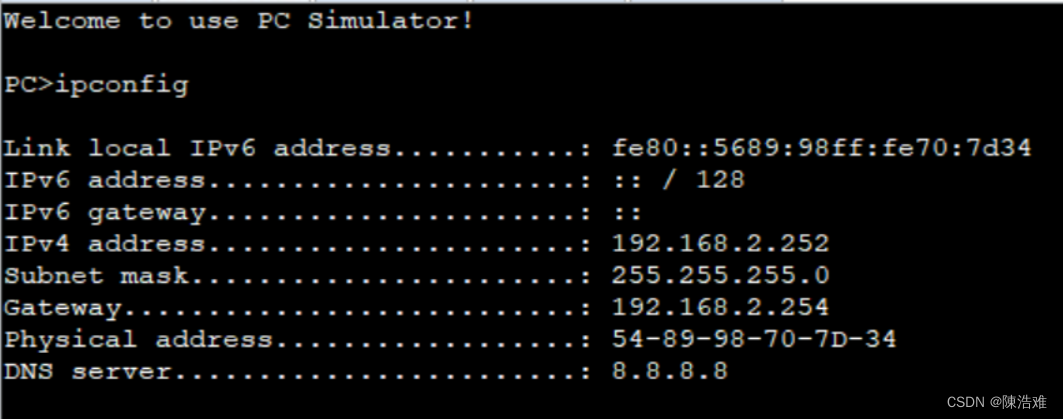

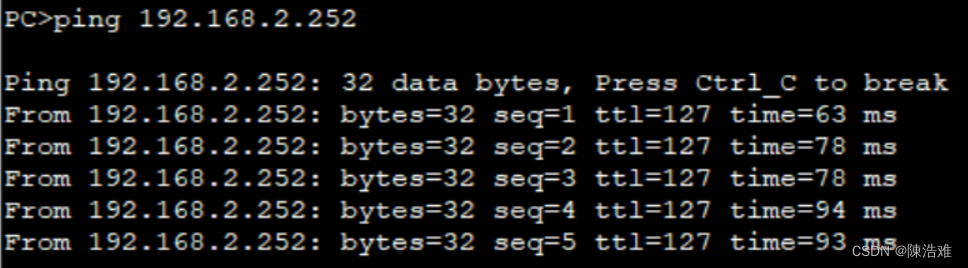

PC1：

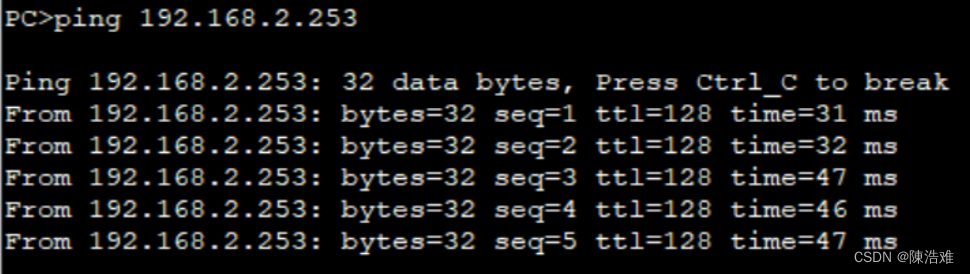

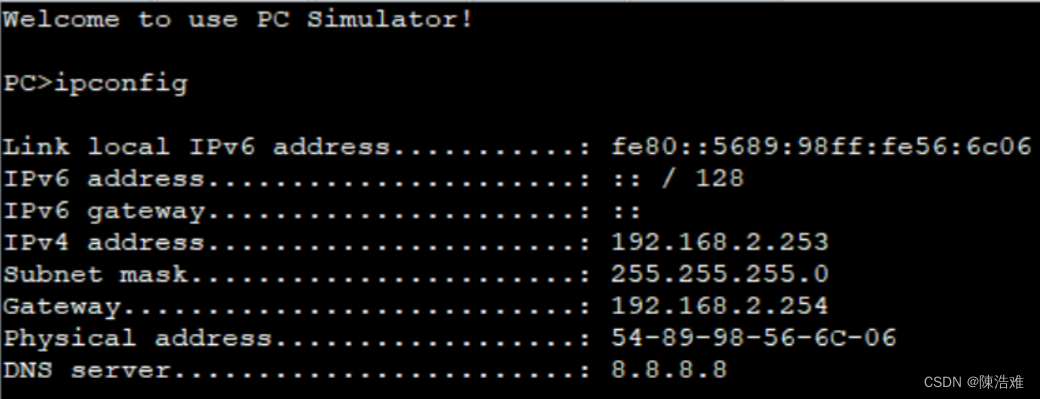

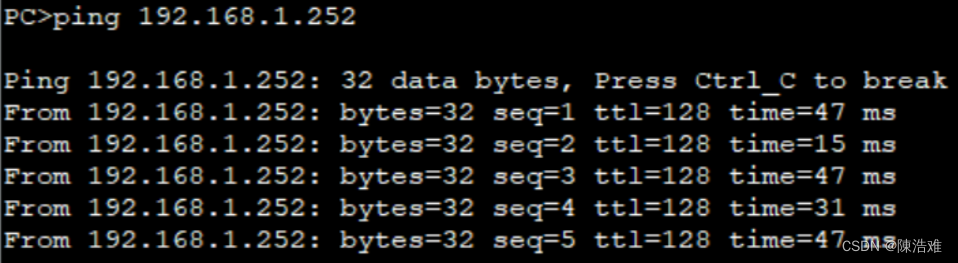

 PC2：

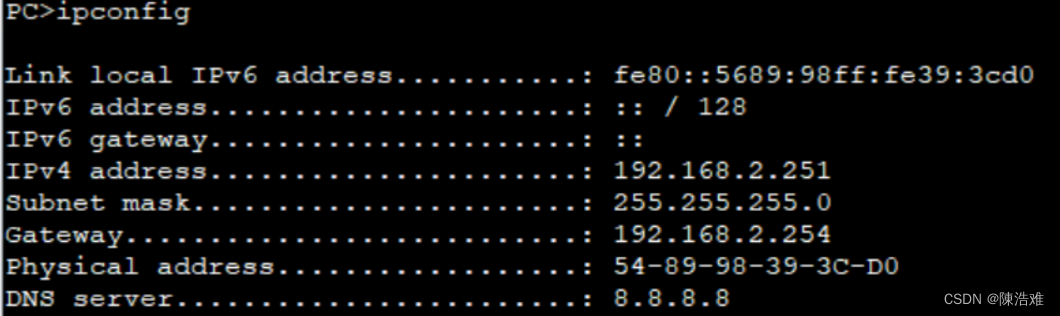

 PC3：

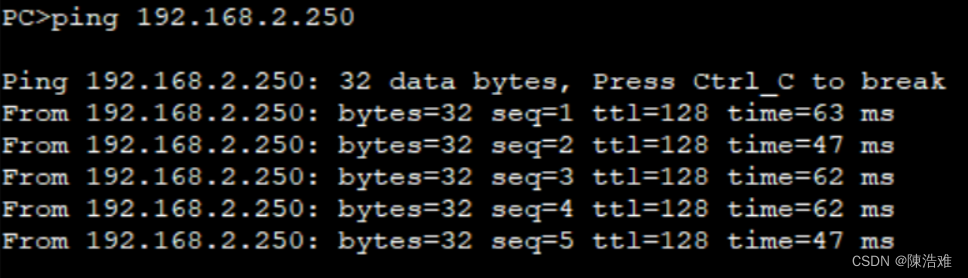

 PC4：

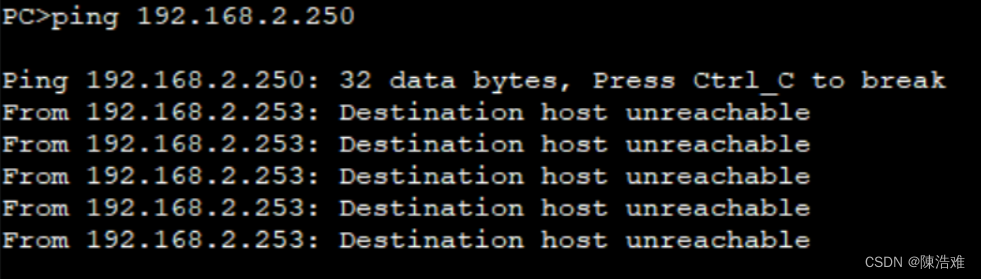

  PC5：

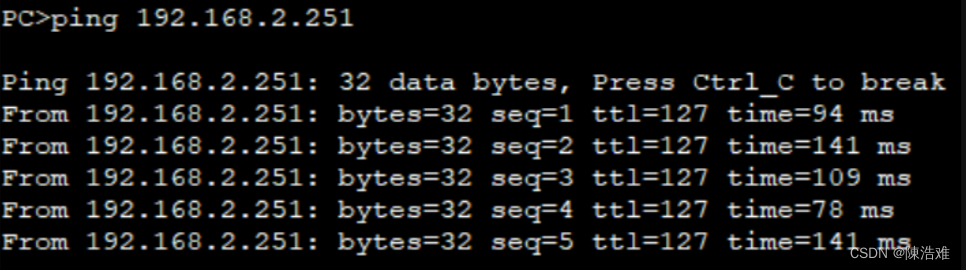

 PC6：

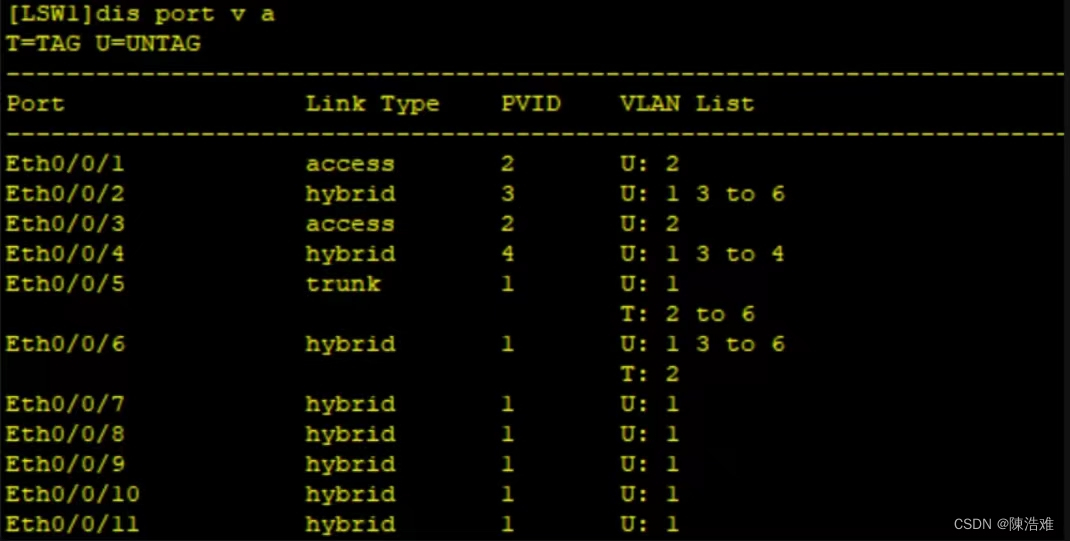

LSW1：

 LSW2：
