OSPF在MGRE上的实验

最新推荐文章于 2025-06-10 13:51:06 发布
最新推荐文章于 2025-06-10 13:51:06 发布
阅读量172 收藏
点赞数
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_64227183/article/details/132117609
版权
文章详细描述了一个实验，涉及R1至R5设备的IP配置、MGRE结构的建立、星型和全连拓扑的设置、OSPF协议用于私有网段通信，并展示了如何实现公网全网可达和区域划分。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

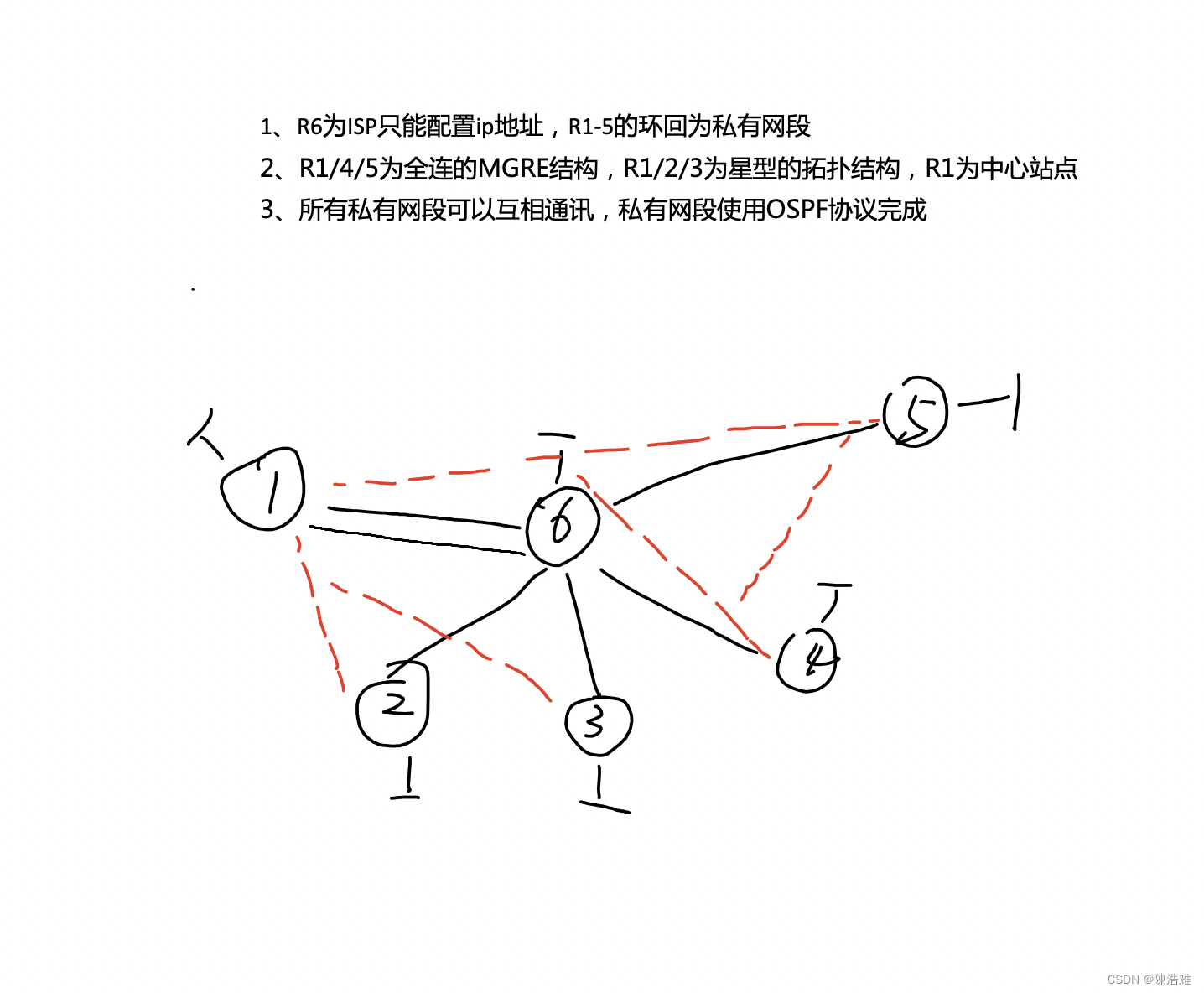

实验题目如下：

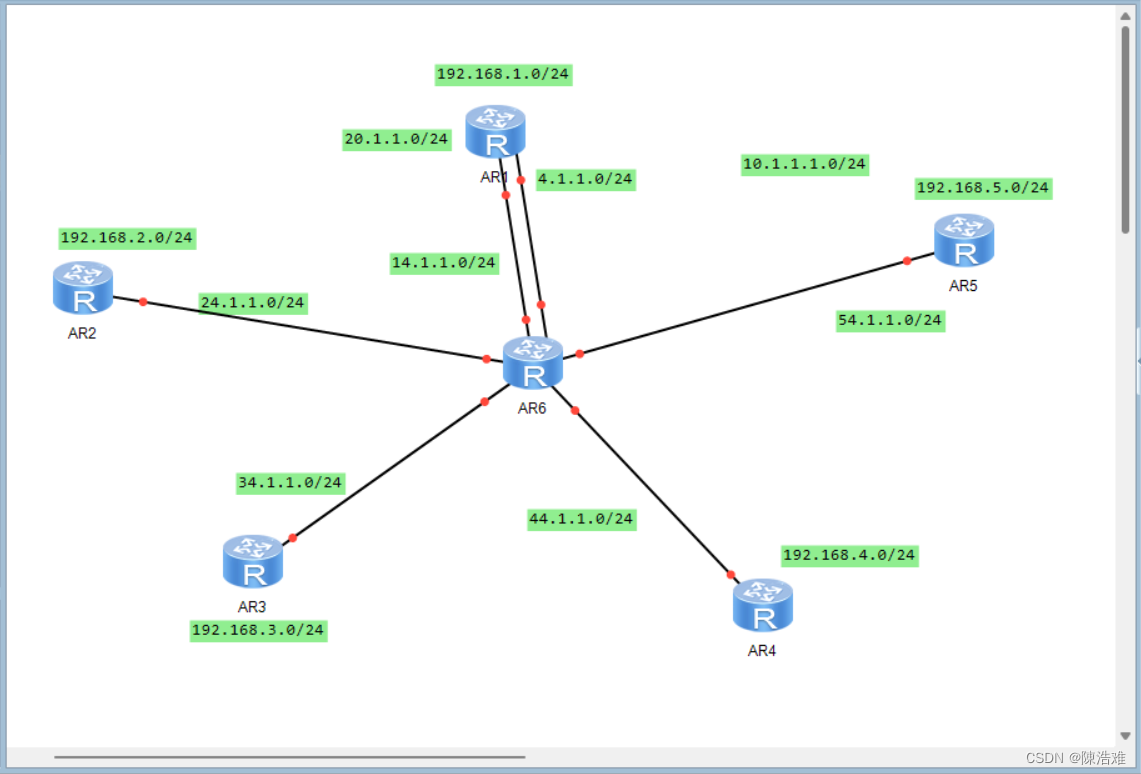

实验拓扑如下：

 实验要求如下：

【1】R6为ISP只能配置ip地址，R1-5的环回为私有网段

【2】R1/4/5为全连的MGRE结构，R1/2/3为星型的拓扑结构，R1为中心站点

【3】所有私有网段可以互相通讯，私有网段使用OSPF协议完成

实验思路如下：

（1）合理的IP配置

（2）公网全网可达，需要做到在R1~R5写静态缺省指向ISP

（3）要求二：R1/4/5为全连的MGRE结构

        解释如下：

                此处的三个IP都需要为固定IP

（4）要求二：R1/2/3为星型的拓扑结构

        对于星型拓扑结构的解释：

                只需要一个固定的公有IP作为中心站点，其余可以使用不固定的公有IP作为分支

（5）当使用OSPF协议完成私有网段后，需要划分到同一区域进行宣告身边的私有网段

实验步骤如下：

1、实现公网的全网可达（书写缺省路由）

指令如下：

R1：

ip route-static 0.0.0.0 0.0.0.0 16.1.1.2
ip route-static 0.0.0.0 0.0.0.0 61.1.1.2

R2：

ip route-static 0.0.0.0 0.0.0.0 26.1.1.2

R3：

ip route-static 0.0.0.0 0.0.0.0 36.1.1.2

R4：

ip route-static 0.0.0.0 0.0.0.0 46.1.1.2

R5：

ip route-static 0.0.0.0 0.0.0.0 56.1.1.2

2、要求二：R1/4/5为全连MGRE结构

指令如下：

R1：

[R1]interface Tunnel 0/0/0
[R1-Tunnel0/0/0]ip add 192.168.6.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp
[R1-Tunnel0/0/0]source 16.1.1.1
[R1-Tunnel0/0/0]nhrp entry 192.168.6.4 46.1.1.1 register
[R1-Tunnel0/0/0]nhrp entry 192.168.6.5 56.1.1.1 register
[R1-Tunnel0/0/0]nhrp network-id 100

R4：

[R4]interface Tunnel 0/0/0
[R4-Tunnel0/0/0]ip add 192.168.6.4 24
[R4-Tunnel0/0/0]tunnel-protocol gre p2mp
[R4-Tunnel0/0/0]source 46.1.1.1
[R4-Tunnel0/0/0]nhrp entry 192.168.6.1 16.1.1.1 register
[R4-Tunnel0/0/0]nhrp entry 192.168.6.5 56.1.1.1 register
[R4-Tunnel0/0/0]nhrp network-id 100

R5：

[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ip add 192.168.6.5 24
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source 56.1.1.1
[R5-Tunnel0/0/0]nhrp entry 192.168.6.1 16.1.1.1 register
[R5-Tunnel0/0/0]nhrp entry 192.168.6.4 46.1.1.1 register
[R5-Tunnel0/0/0]nhrp network-id 100

3、要求二：R1/2/3为星型拓扑结构

指令如下：

R1：

[R1]interface Tunnel 0/0/1
[R1-Tunnel0/0/1]ip add 192.168.7.1 24
[R1-Tunnel0/0/1]tunnel-protocol gre p2mp
[R1-Tunnel0/0/1]source 61.1.1.1
[R1-Tunnel0/0/1]nhrp entry multicast dynamic
[R1-Tunnel0/0/1]nhrp network-id 10

R2：

[R2]interface Tunnel 0/0/1
[R2-Tunnel0/0/1]ip add 192.168.7.2 24
[R2-Tunnel0/0/1]tunnel-protocol gre p2mp
[R2-Tunnel0/0/1]source GigabitEthernet 0/0/0
[R2-Tunnel0/0/1]nhrp entry 192.168.7.1 61.1.1.1 register
[R2-Tunnel0/0/1]nhrp network-id 10

R3：

[R3]interface Tunnel 0/0/1
[R3-Tunnel0/0/1]ip add 192.168.7.3 24
[R3-Tunnel0/0/1]tunnel-protocol gre p2mp
[R3-Tunnel0/0/1]source GigabitEthernet 0/0/0
[R3-Tunnel0/0/1]nhrp entry 192.168.7.1 61.1.1.1 register
[R3-Tunnel0/0/1]nhrp network-id 10

4、使用OSPF协议完成私有网段

指令如下：

R1：

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]ar
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.6.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255

R2：

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255

R3：

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255

R4：

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]ne
[R4-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network 192.168.6.0 0.0.0.255

R5：

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]ne
[R5-ospf-1-area-0.0.0.0]network 192.168.5.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]network 192.168.6.0 0.0.0.255

5、让R2和R3退出选举（修改接口）

指令如下：

R1：

[R1]interface Tunnel 0/0/0
[R1-Tunnel0/0/0]ospf network-type broadcast
[R1]interface Tunnel 0/0/1
[R1-Tunnel0/0/1]ospf network-type broadcast

R2：

[R2]interface Tunnel 0/0/1
[R2-Tunnel0/0/1]ospf network-type broadcast
[R2-Tunnel0/0/1]ospf dr-priority 0

R3：

[R3]int Tunnel 0/0/1
[R3-Tunnel0/0/1]ospf network-type broadcast
[R3-Tunnel0/0/1]ospf dr-priority 0

R4：

[R4]int Tunnel 0/0/0
[R4-Tunnel0/0/0]ospf network-type broadcast

R5：

[R5]int Tunnel 0/0/0
[R5-Tunnel0/0/0]ospf network-type broadcast

测试如下：

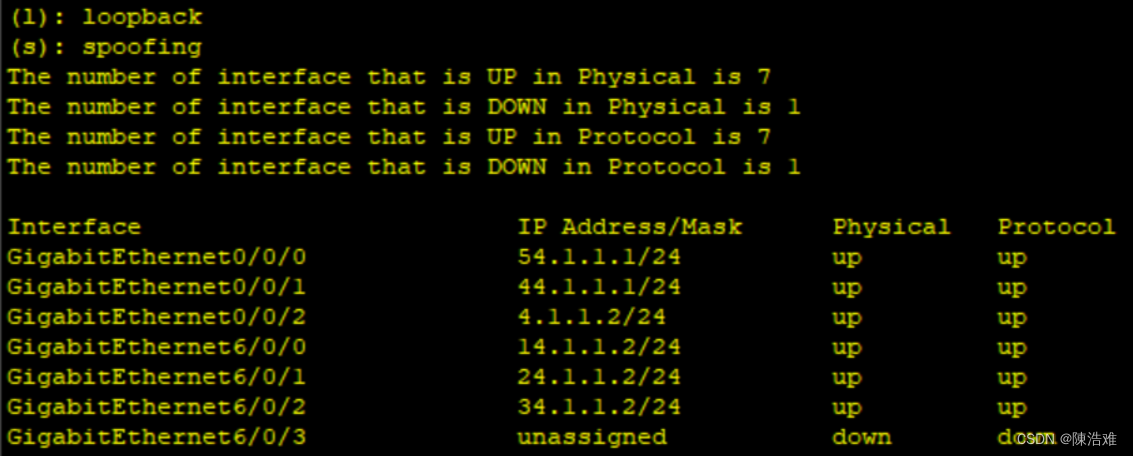

IP配置：

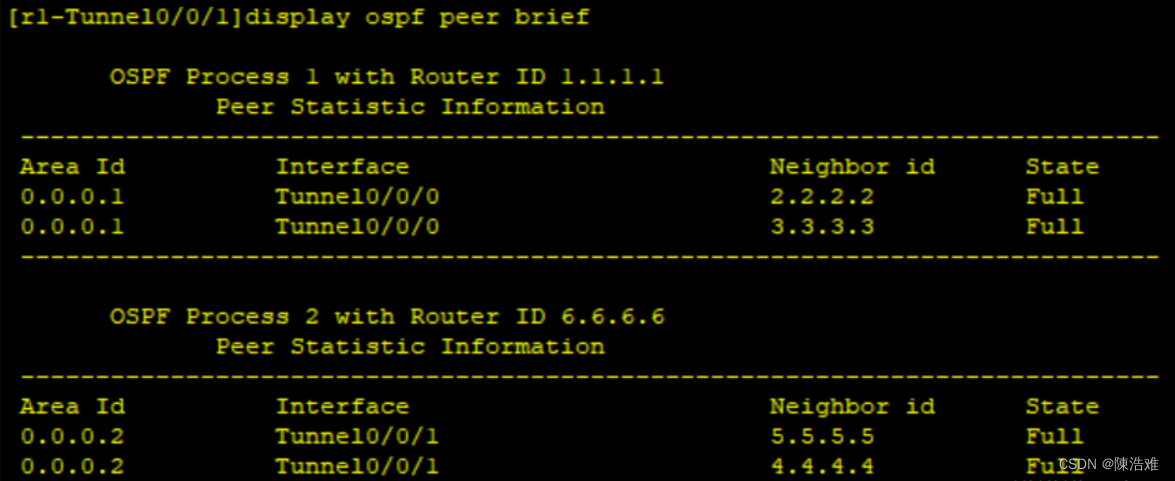

路由配置完成：

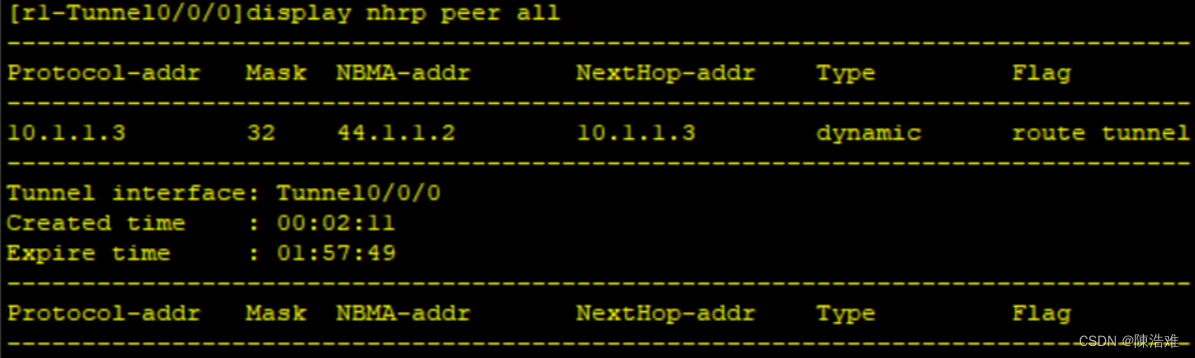

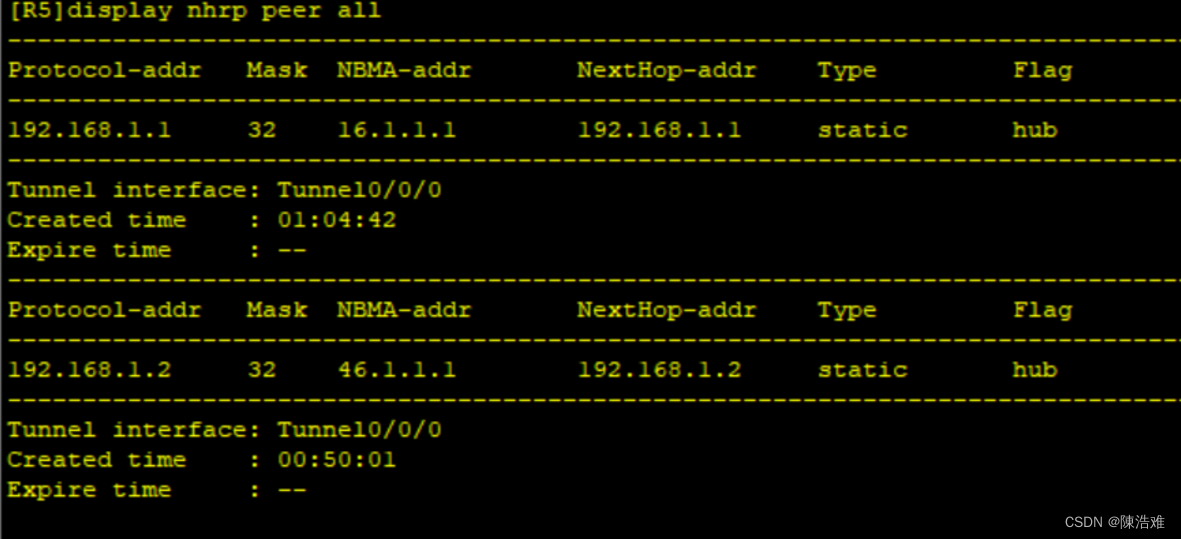

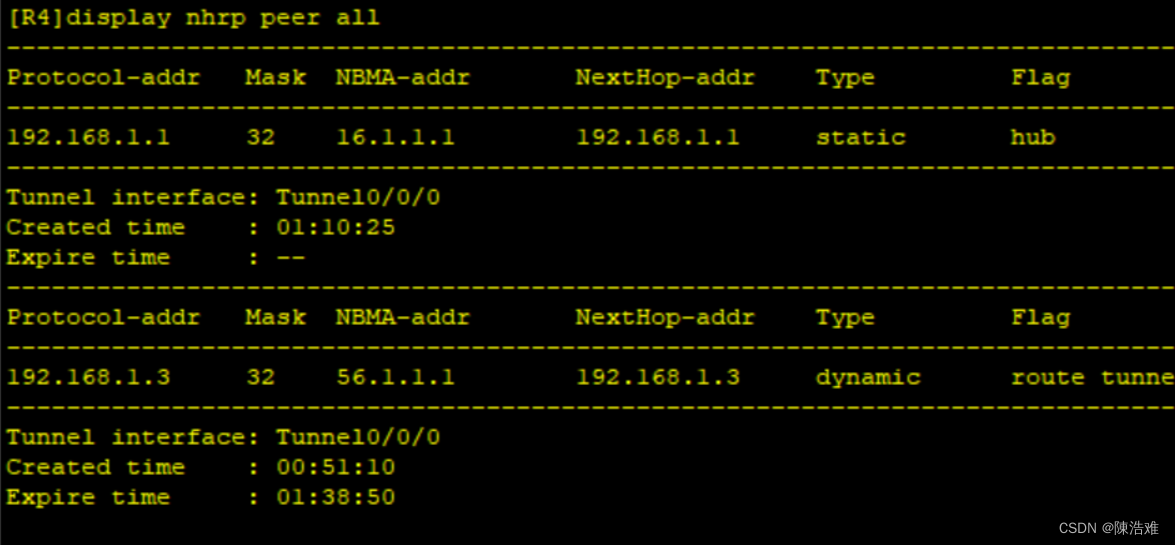

 全网的网状结构：
