InnoDB工作原理

本文针对InnoDB进行深入理解（学习向）

一、架构：

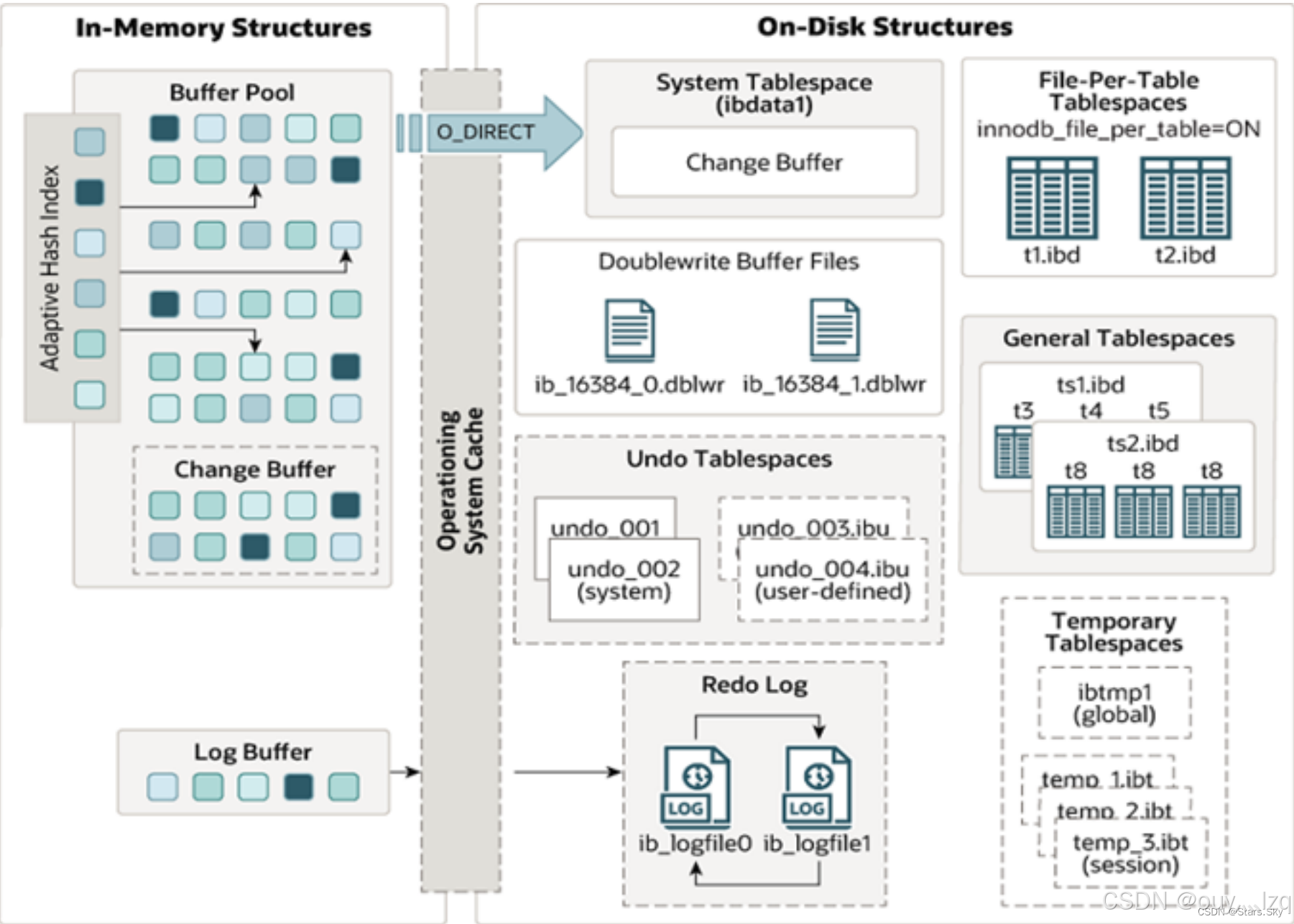

下面图祖传的了，我截自【MySQL | 进阶篇】08、InnoDB 引擎架构、事务原理及 MVCC 讲解_事务、索引、mvcc机制-优快云博客

 解释一下：

由2部分组成

1、内存

        Buffer Pool（缓冲池）​: 缓存表数据和索引，减少磁盘 I/O。

        组成：数据页+索引页+change buffer二级索引缓存+ Adaptive Hash Index 自适应哈希索引

                change buffer是针对二级索引的更改（有更改先写到buffer中，）

2、磁盘

• 系统表空间
• 独立表空间
• 通用表空间
• 临时表空间

架构看起来很复杂，可以先往下看，你现在只需要知道：

InnoDB一端受数据库服务层控制，先操作Buffer Pool缓冲池，再用缓冲池与磁盘做交互

Buffer Pool缓冲池是个桥梁，非常关键！

 二、工作原理：

2.1 读数据

流程是：

1. 先查找Adaptive Hash来判断要查询的页是否在Buffer Pool（缓存加载是按页为单位，而不是行）

2. 如果没命中，从磁盘加载该页到Buffer Pool。更新LRU链表（记录页的访问热度，优先保留高频访问的页。低频的会在空间不足时先淘汰）

2.2 写数据

流程稍复杂一点：

1. 加锁（先不展开讲）

2. 写undo log

写入内容是：

• update：记录修改前的完整行数据。
• delete：记录被删除的行数据。
• insert：记录新行的主键（用于回滚时删除）。

 undo log就是一个备份作用，为了后续的回滚

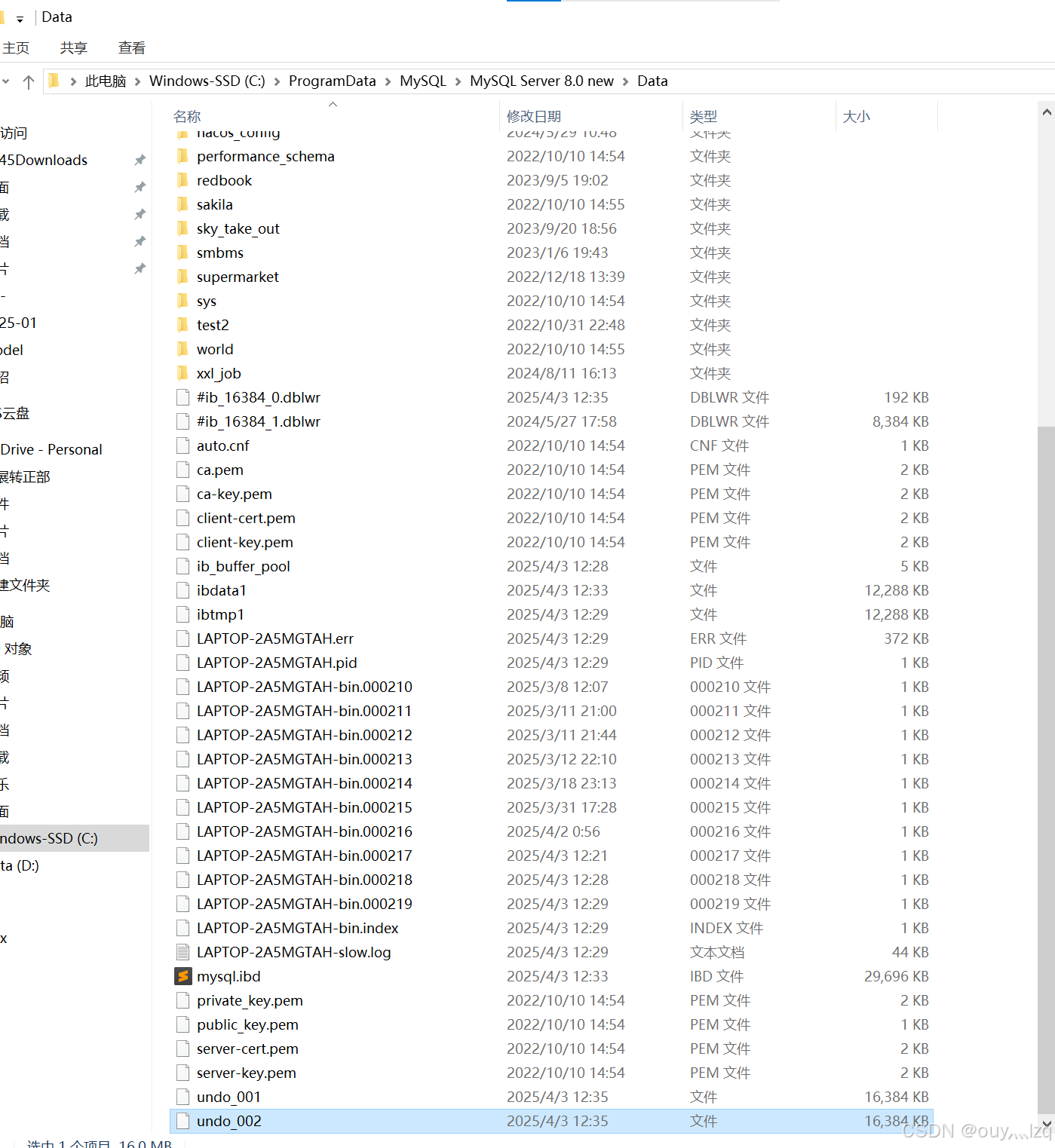

至于undo log文件位置，数据库Data文件夹下的undo_001和undo_002（默认2个，可以改）

undo log是所有库公用的文件，因为事务可以跨库，所以undo log也需要跨库

3. 写入buffer pool，写后的页标为“脏页”

若修改的是 ​​非唯一索引​​，先写入 Change Buffer（减少随机 I/O）

4. 写redo log

写入内容类似于：“页号X，偏移量Y处写入数据Z”

 与undo log的位置一样

4.5 异步刷盘：

刷盘就是把redo log的数据写入磁盘，有两种刷盘策略

innodb_flush_log_at_trx_commit =0    每秒定时刷盘   性能最高，最不安全！

innodb_flush_log_at_trx_commit =1    事务提交即刷盘  性能最低，最安全

innodb_flush_log_at_trx_commit =2    事务提交写入page cache

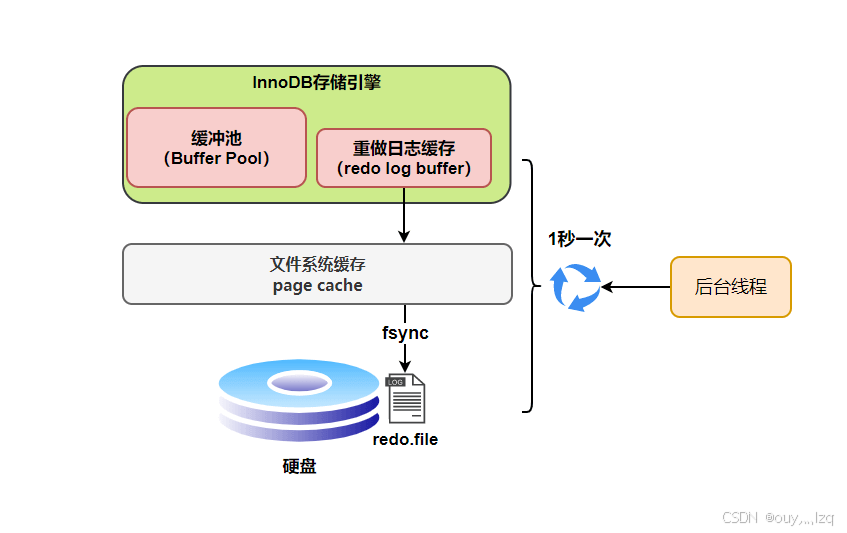

page cache你可能不熟悉， 下图来自JavaGuideMySQL三大日志(binlog、redo log和undo log)详解 | JavaGuide 描述page cache，InnoDB有额外线程定时用page cache刷盘，如果innodb_flush_log_at_trx_commit =2，那么page cache刷盘频率会更高

5.  事务提交：

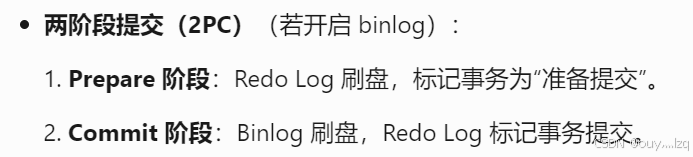

两阶段提交：

 Binlog是服务层的日志，事务提交时一并写入，与引擎无关

Redolog是引擎层日志，事务执行时持续写入，仅InnoDB有

 两阶段提交是为了保证 Binlog、Redolog和数据库内容三者一致

Binlog的作用是：保证了 MySQL 集群架构的数据一致性。

redolog的作用是：让 InnoDB 存储引擎拥有了崩溃恢复能力。

二者配合起来才能保证数据库的高可用

三、脏读、不可重复读、幻读：

很多人知道脏读、不可重复读、幻读，但是不很理解底层是怎么样的情况，下边结合InnoDB的架构来分析下：

3.1 脏读

常规解释：

事务A在写数据，事务B读取了事务A还没提交的数据，若事务A最终回滚，事务B读到的就是无效的“脏数据”。

底层：

1. ​​Buffer Pool 的脏页​​

   • 事务A修改数据时，先在 Buffer Pool 中生成​​脏页​​（内存中修改但未刷盘）。
   • 事务B直接从 Buffer Pool 读取该脏页（​​读未提交隔离级别下不检查事务状态​​）。

2. ​​Undo Log 未生效​​

   • 事务A的修改尚未提交，对应的 Undo Log 仍处于活跃状态（未释放）。
   • 事务B直接读Buffer Pool数据。（读未提交（Read Uncommitted）隔离级别会​​忽略 MVCC 版本链​​）

3. ​​A回滚，B读到的数据失效​

   若事务A回滚，会通过 Undo Log 恢复数据，导致事务B之前读到的数据失效。

3.2 不可重复读

常规解释：

事务A内多次读取同一数据，期间事务B修改并提交了该数据，导致事务A前后读取结果不一致。

底层：

1. ​​MVCC 的 ReadView 生成时机​​

   • 在读已提交（Read Committed）隔离级别下，​​每次查询都会生成新的 ReadView​​。
   • 事务B提交后，事务A的新 ReadView 会看到事务B的修改（即使事务A未结束）。

2. ​​Undo Log 版本链的可见性​​

   • 事务A首次读取时，从 Undo Log 链中找到可见版本（假设为版本V1）。
   • 事务B提交后，Undo Log 链新增版本V2（已提交），事务A的新查询会跳过V1读取V2。



3.3 幻读

常规解释：

事务A内多次执行相同查询，期间事务B插入或删除了符合查询条件的行，导致事务A两次查询的数据行数不一致

底层：

1. MVCC 的快照读 vs 当前读​​

   • ​​快照读​​（普通SELECT）：基于首次 ReadView，看不到其他事务插入的数据。
   • ​​当前读​​（SELECT FOR UPDATE）：会看到最新提交的数据，导致幻读。

2. ​​间隙锁（Gap Lock）的缺失​​

   • 在可重复读（Repeatable Read）隔离级别下：
     • 若事务A未显式加锁（如 FOR UPDATE），事务B可插入符合条件的新行。
     • 事务A的当前读会看到这些新行（幻读）。

3. ​​临键锁（Next-Key Lock）的解决方案​​

   • InnoDB 默认在 RR 隔离级别下对范围查询加临键锁（记录锁 + 间隙锁），阻止其他事务插入。
