移植----------------LVGL显示驱动

cubmx设置

1、cub设置ICACHE为单通导

2、启用spi相关管脚，spi1全双工、管脚输出速度为veryheight，数据为8位2分频

3、时钟频率设置为最大（160）

4、保存项目生成代码，但是资源空间调大0x000

5、生成后编译0错误0警告

keil设置

1、添加屏幕使用相关.c.h文件

2、使用画点函数实现将LVGL显示在屏幕上。394，且将该函数与头文件声明（默认未声明）

3、主函数中显示屏初始化

4、下载测试，设置屏幕蓝屏，保证移植驱动没有问题

将LVGL源码裁剪后添加到单片机工程中（参考LVGL移植文档或LVGL官网-8.3-移植）

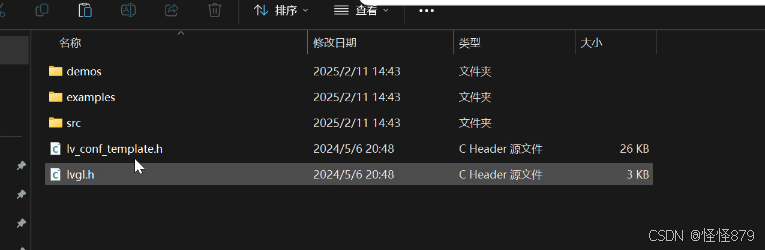

所需裁剪的文件清单（demos可要可不要）

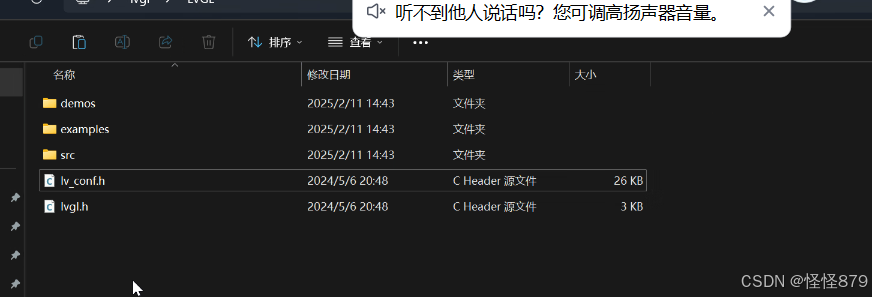

改名后

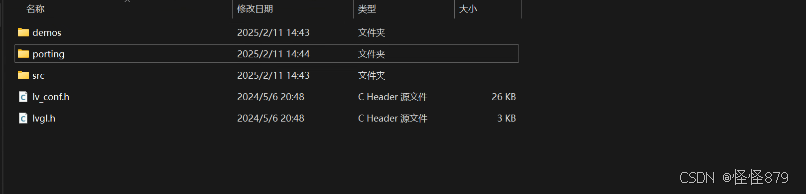

将examples中的porting保留

将porting文件名修改（简单化一下）

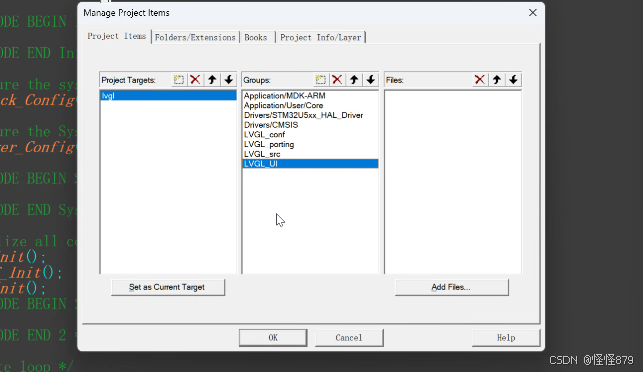

keli中新建分组

 头文件、porting文件（可以只加显示）、src将其中.c文件添加进来（其中draw文件夹中至少sw文件夹内全部添加）

文件路径添加

编译报错-警告---LVGL源码lv_conf_intermal.h的 41 lv_conf.h的路径由上上层改为上层

lv_porting.h文件中相关的宏都改为1， 之后注意修改相关头文件的文件名（可能在前两步进行了修改）

disp.h的宏定义中修改屏幕的分辨率，可能不需要改。并将宏example2、3用#if0   #endif 注释掉

disp.c中将屏幕刷新函数中添加画点函数

其他（高刷、触屏暂时不设置）

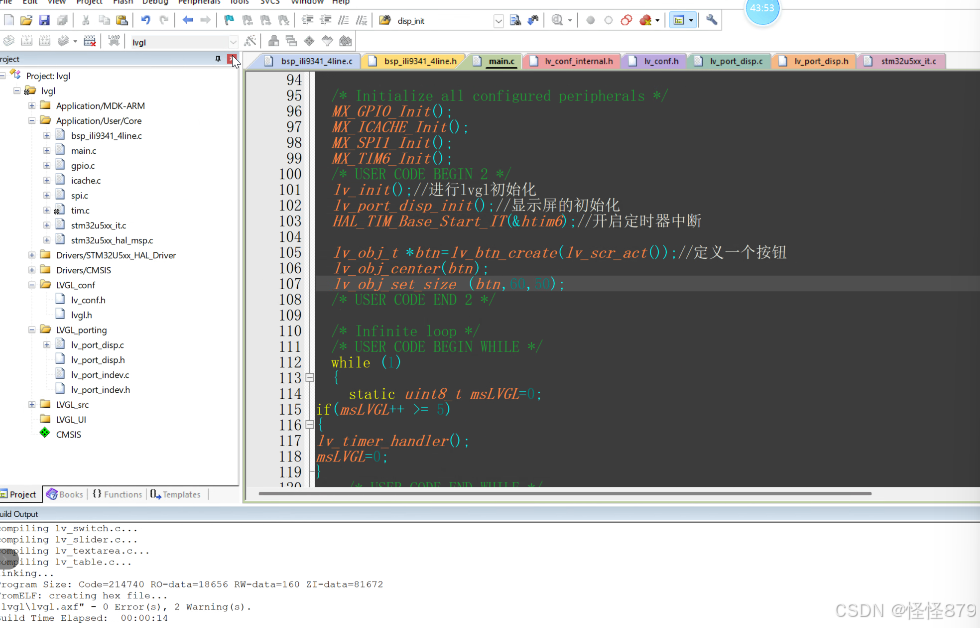

main.c

1、加头文件lvgl.h的头文件

2、lv_init()；//lvgl初始化

3、lv_port_disp_init();//显示屏初始化（初始化驱动程序）

        该初始化文件中的disp_init()中添加sp9341屏幕的初始化函数

4、关闭， 设置定时器6

设置lvgl心跳时机（lv_tick_c）

1、cubMX设置time6，打开定时器终端，设置160-1和1000

2、main.c中添加HAL_--相关函数开启定时器6的中断

main函数while循环中添加每5毫秒的系统响应代码

测设

1、定义按钮，设置按钮

编译不报错便下载(宽高反了，前面没改记得改一改）

（以上只注册了显示驱动）

相关项目的鉴赏--文件
