从底层深度分析栈帧（c语言）

int add(int x, int y)
{
	int z = 0;
	z = x + y;
	return z;
}
int main()
{
	int a = 3;
	int b = 5;
	int ret = 0;
	ret = add(a, b);
	printf("%d", ret);
	return 0;
}

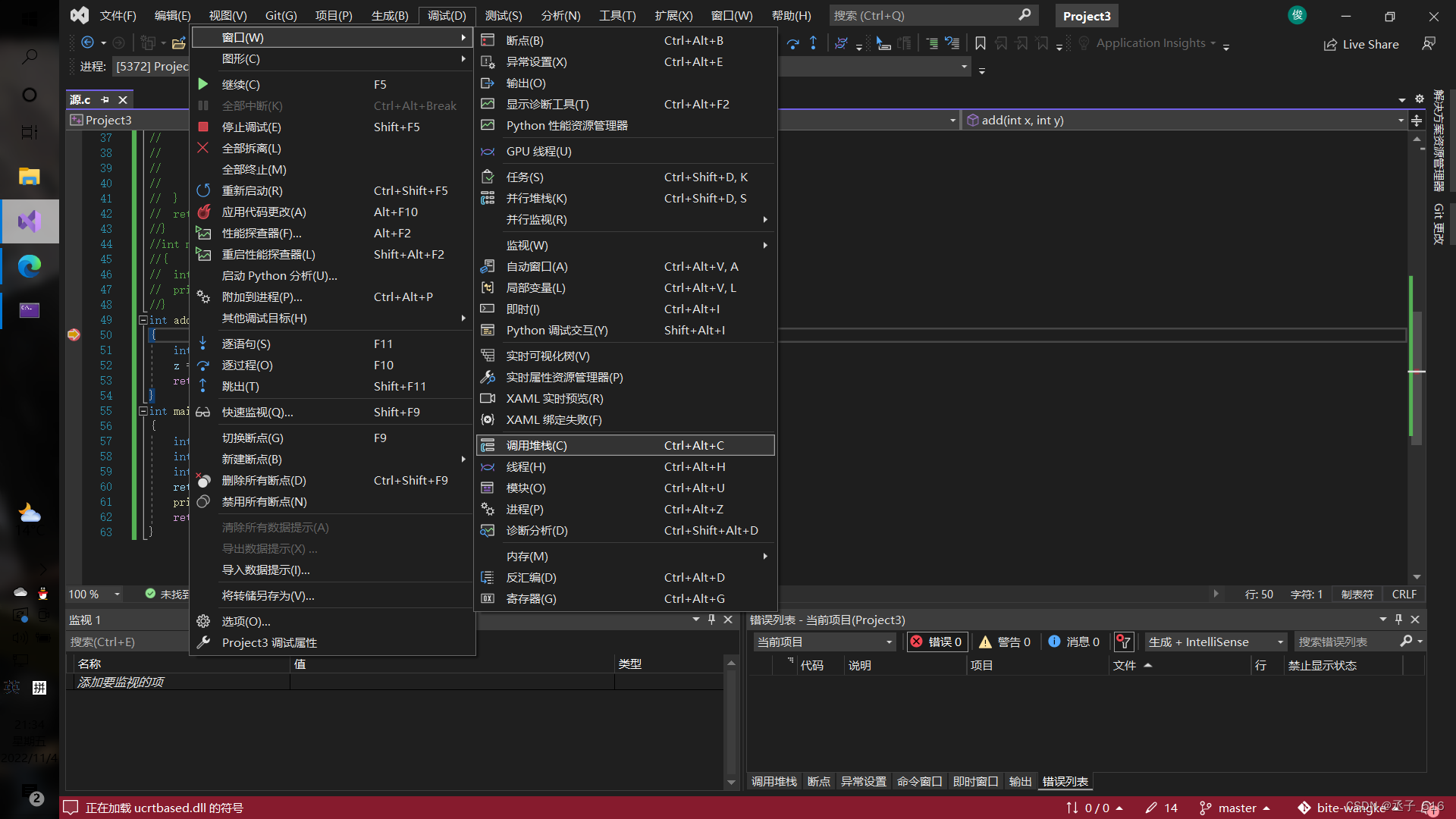

如何调试？调试进入add函数，使用调用堆栈选项（右击勾选显示外部代码）。

在调用堆栈中我们可以发现，main函数在调用前，还有其他的函数来调用main函数。例如invoke main。在invoke main前也有函数来调用他。我们可以从这里知道，每个函数都有自己的栈帧。

那么我们从main函数开始。

记得调试到第一行右击鼠标转到反汇编，那么正篇就开始了。

2.main函数栈帧

//函数栈帧的创建
00BE1820 push ebp
00BE1821 mov ebp,esp
00BE1823 sub esp,0E4h
00BE1829 push ebx
00BE182A push esi
00BE182B push edi
00BE182C lea edi,[ebp-24h]
00BE182F mov ecx,9
00BE1834 mov eax,0CCCCCCCCh
00BE1839 rep stos dword ptr es:[edi]

这是第一部分，栈帧的创建。

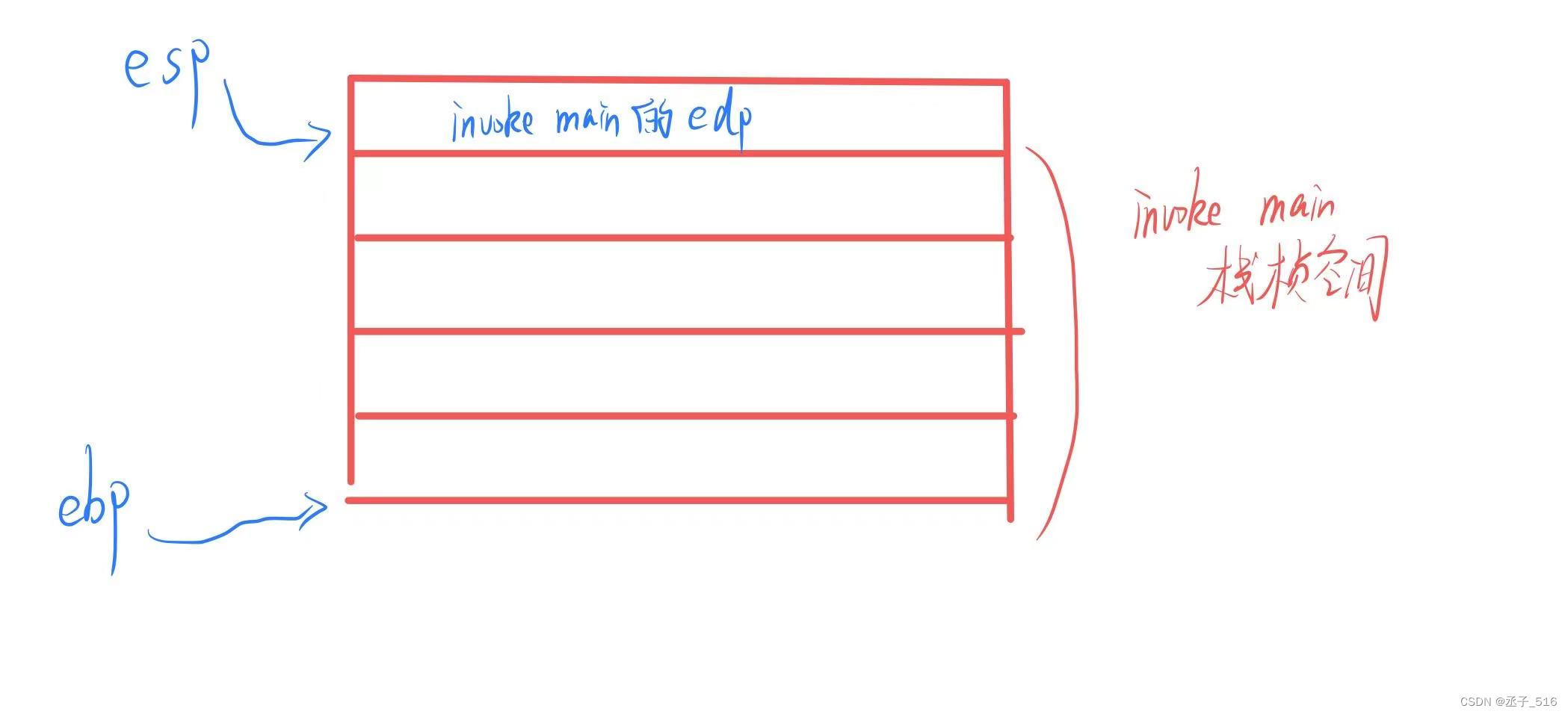

从第一行开始，push edp代表着将edp寄存器的值进行压栈，并且在此时，edp中存放的是invoke main函数栈帧的edp。

第二行，move指令的意思就是将esp的值存到edp中。这个步骤就是产生了main函数的edp，这个值也正好是invoke main的esp。

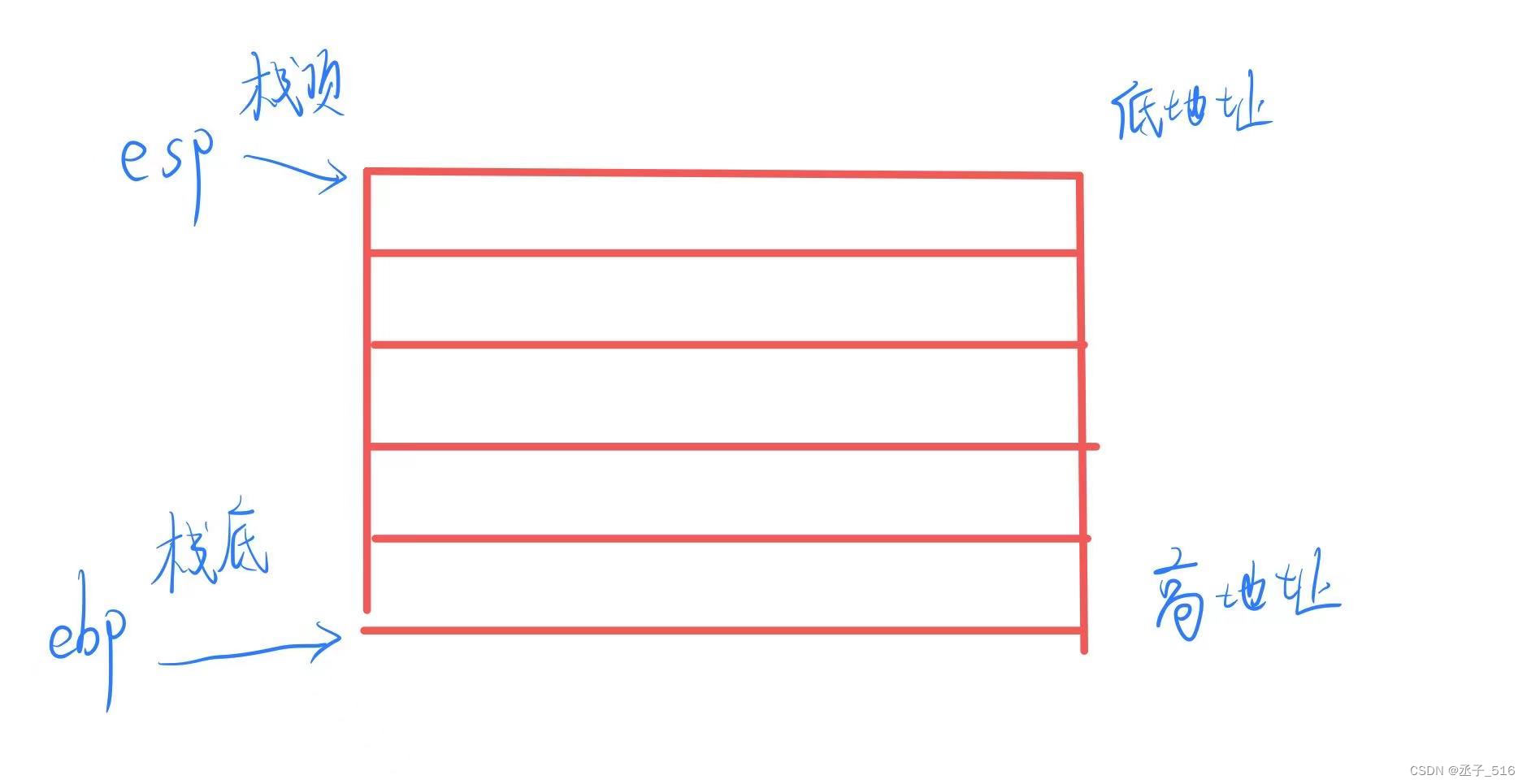

第三行，给esp地址进行了一个减法，进而产生了新的esp。注意，地址是由低到高的。

那么此时，esp和edp的位置也就如上图所示，在他们之间维护了为main函数开辟的空间。

第四行到第六行，将三个寄存器进行了压栈，所以保存了三个寄存器的值在栈区里。三个寄存器之后会被修改，所以保存一份便于恢复。注意使用push的时候esp也会随着变化哦。

七行开始的操作为：

将edp-24h的地址放于edi中。将9放在ecx中，将0ccc~cch放在eax中，最后一行很关键，他的意思是将从edp到之后的9个整型空间这一段的每个字节都初始化为了0xcc，同时edi的位置也被指定。

这里提一个小tip，如果你打印未初始化的数组，大概会打印出很多的“烫”字，因为烫的编码就是0xcccc啦。

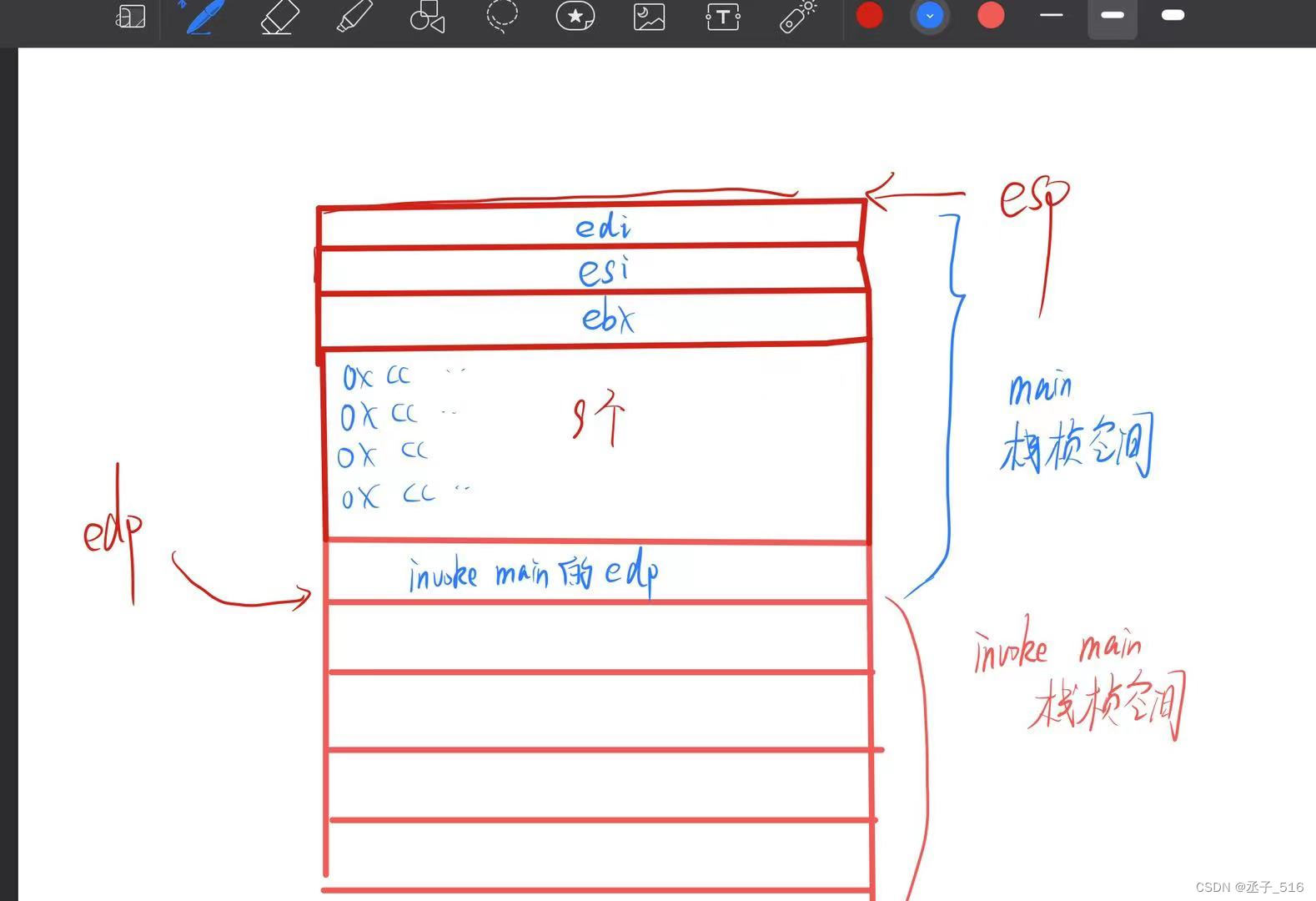

那么到这里，栈区就变成了这样。

到这里，main函数的栈帧就创建完成了。

下一步，进入main函数的代码段，以注释的形式标明，更加了然。

int a = 3;
00BE183B mov dword ptr [ebp-8],3 //将3存储到ebp-8的地址处，ebp-8的位置其实就
是a变量
int b = 5;
00BE1842 mov dword ptr [ebp-14h],5 //将5存储到ebp-14h的地址处，ebp-14h的位置
其实是b变量
int ret = 0;
00BE1849 mov dword ptr [ebp-20h],0 //将0存储到ebp-20h的地址处，ebp-20h的位
置其实是ret变量

//调用Add函数
ret = Add(a, b);
//调用Add函数时的传参
//其实传参就是把参数push到栈帧空间中
00BE1850 mov eax,dword ptr [ebp-14h] //传递b，将ebp-14h处放的5放在eax寄存器
中
00BE1853 push eax //将eax的值压栈，esp-4
00BE1854 mov ecx,dword ptr [ebp-8] //传递a，将ebp-8处放的3放在ecx寄存器中
00BE1857 push ecx //将ecx的值压栈，esp-4
//跳转调用函数
00BE1858 call 00BE10B4
00BE185D add esp,8
00BE1860 mov dword ptr [ebp-20h],eax

通过以上不难看出，在main函数里创建了三个空间，分别容纳了a，b，ret，代码表示的变量a,b,ret的创建和初始化，其实是局部变量的创建时在局部变量所在函数的栈帧空间中创建的。

创建了变量之后，就是一个调用add函数的过程。那么就该传参了。传参也是从左到右来传，所以先传的就是b，再是a。

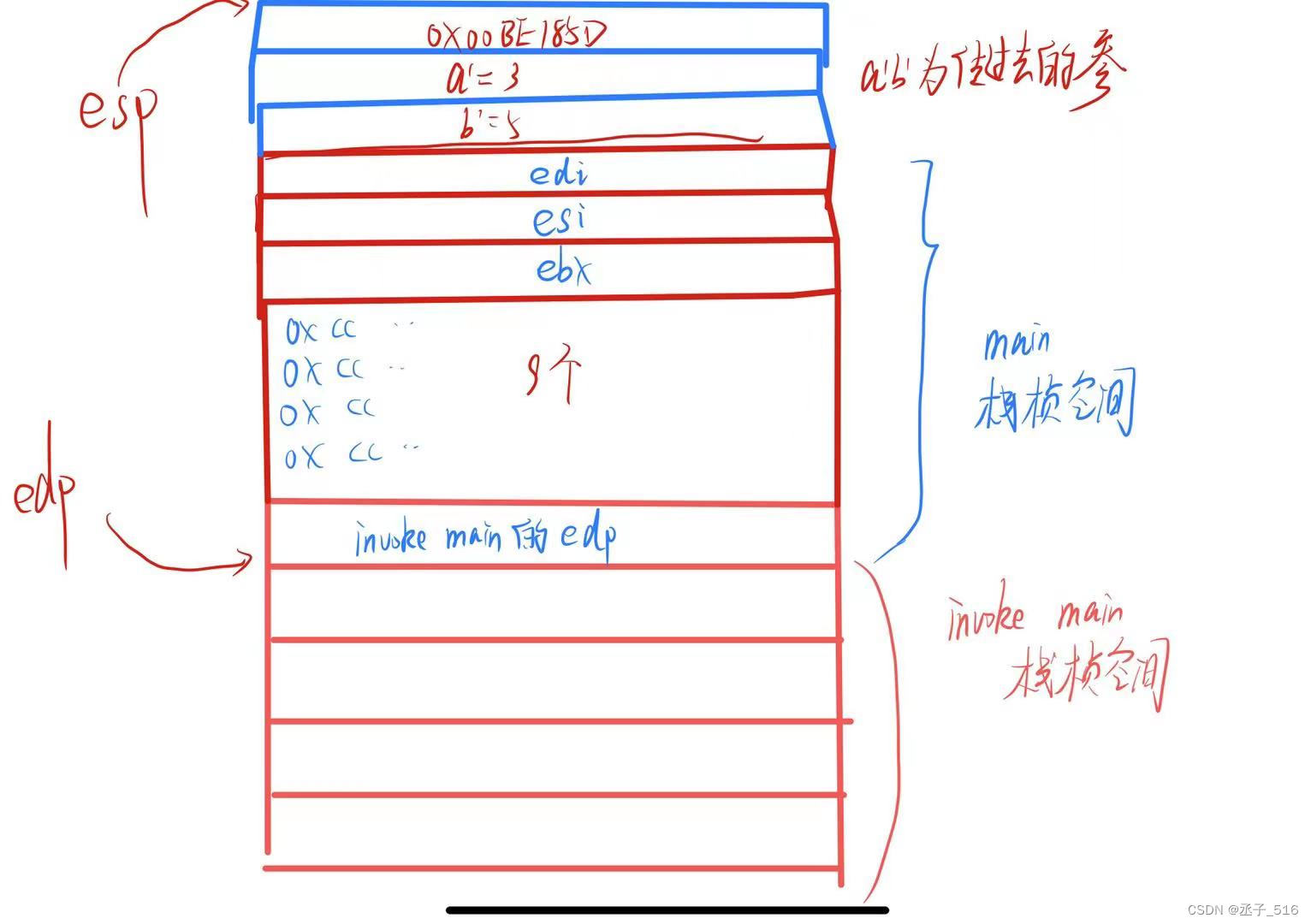

接下来就是这样。

传参这块很好理解，重点还是在call指令上。

call指令主要是调用函数逻辑，在执行call指令前会先将call的下一条指令的地址进行压栈，这样做的目的就是解决函数调用结束后需要回到call的下一条指令来继续执行。

也就是esp在ab传参时变化两次，call时又变化了一次。

注意：如果是你自己在调试，到call指令时，需要按F11进行逐语句调试。

那么下一步就是跳转到add函数了。

3.add函数栈帧

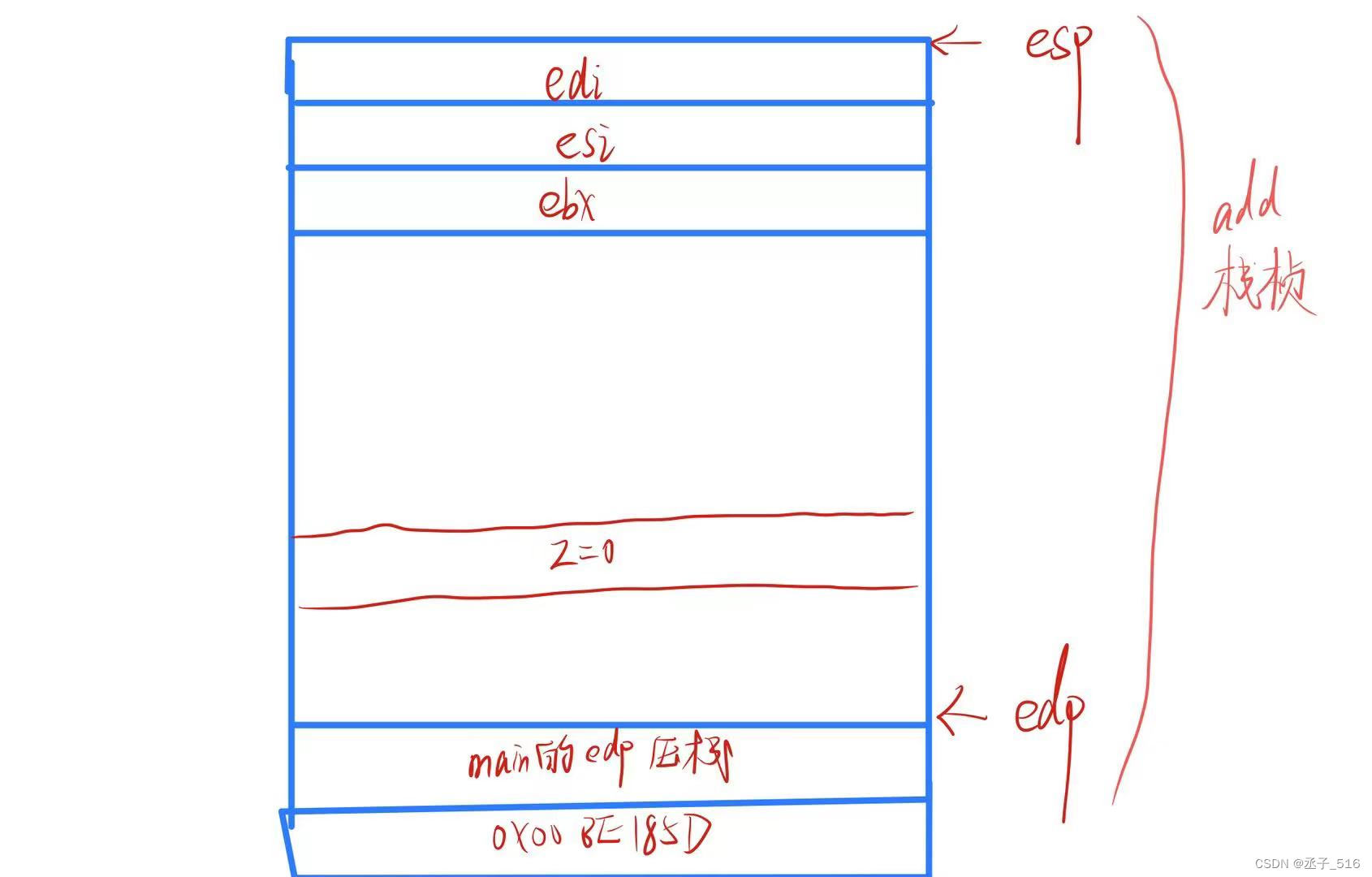

跳转过来，第一步仍然像是invoke main函数调用main一样，为add创建其专属的栈帧空间，其形式与main的创建一样，就不多言了。

int Add(int x, int y)
{
00BE1760 push ebp //将main函数栈帧的ebp保存,esp-4
00BE1761 mov ebp,esp //将main函数的esp赋值给新的ebp，ebp现在是Add函数的ebp
00BE1763 sub esp,0CCh //给esp-0xCC，求出Add函数的esp
00BE1769 push ebx //将ebx的值压栈,esp-4
00BE176A push esi //将esi的值压栈,esp-4
00BE176B push edi //将edi的值压栈,esp-4
int z = 0;
00BE176C mov dword ptr [ebp-8],0 //将0放在ebp-8的地址处，其实就是创建z
z = x + y;
//接下来计算的是x+y，结果保存到z中
00BE1773 mov eax,dword ptr [ebp+8] //将ebp+8地址处的数字存储到eax中
00BE1776 add eax,dword ptr [ebp+0Ch] //将ebp+12地址处的数字加到eax寄存中
00BE1779 mov dword ptr [ebp-8],eax //将eax的结果保存到ebp-8的地址处，其实
就是放到z中
return z;
00BE177C mov eax,dword ptr [ebp-8] //将ebp-8地址处的值放在eax中，其实就是
把z的值存储到eax寄存器中，这里是想通过eax寄存器带回计算的结果，做函数的返回值。
}
//销毁
00BE177F pop edi
00BE1780 pop esi
00BE1781 pop ebx
00BE1782 mov esp,ebp
00BE1784 pop ebp
00BE1785 ret

进行x+y的计算时，可以发现，计算的是两个寄存器中所存储的值，地址分别为edp+8和edp+12，也就是先前的a‘，b’的位置。所以这里有力的佐证了形参是实参的一份临时拷贝。在add里改变x，y是不会对a，b有任何影响的，想要建立联系，必须要依靠指针的力量。

也有人会有疑惑，函数调用完不是要进行销毁吗？怎么还能return z？你仔细地去看反编译的语句，z的值被存进了寄存器，通过寄存器带回了main函数。而z则是满足函数的生命周期，出了{}便会销毁。

接下来就是最后一个步骤----销毁。

4.栈帧销毁

00BE177F pop edi //在栈顶弹出一个值，存放到edi中，esp+4
00BE1780 pop esi //在栈顶弹出一个值，存放到esi中，esp+4
00BE1781 pop ebx //在栈顶弹出一个值，存放到ebx中，esp+4
00BE1782 mov esp,ebp //再将Add函数的ebp的值赋值给esp，相当于回收了Add函数的栈
帧空间
00BE1784 pop ebp //弹出栈顶的值存放到ebp，栈顶此时的值恰好就是main函数的ebp，
esp+4，此时恢复了main函数的栈帧维护，esp指向main函数栈帧的栈顶，ebp指向了main函数栈帧的栈
底。
00BE1785 ret //ret指令的执行，首先是从栈顶弹出一个值，此时栈顶的值就是call指
令下一条指令的地址，此时esp+4，然后直接跳转到call指令下一条指令的地址处，继续往下执行

此时函数完成了工作，返回了带有z值得寄存器，就开始进行销毁了。先将edi，esi，ebx出栈，再将esp指向了edp，这样add得栈帧空间就被回收了。此时再弹出栈顶值存放至edp，此时栈顶里装的就是main函数的edp，所以对main函数的栈帧维护被恢复。esp还是指向这，成为了main的栈顶，而edp则存储了出栈的main的edp，回到了栈底。

ret则是正好取到了0x00be185d，正好就进行了返回，继续执行。

00BE185D add esp,8 //esp直接+8，相当于跳过了main函数中压栈的
a'和b'
00BE1860 mov dword ptr [ebp-20h],eax //将eax中值，存档到ebp-0x20的地址处，
其实就是存储到main函数中ret变量中，而此时eax中就是Add函数中计算的x和y的和，可以看出来，本次函
数的返回值是由eax寄存器带回来的。程序是在函数调用返回之后，在eax中去读取返回值的

这样就完成了整个函数的栈帧的分析。现在再回头去看开头的几个问题，你能否用栈帧的知识进行一个解释呢？

【end】
