三、第三部分

3.1board_init_f函数详解

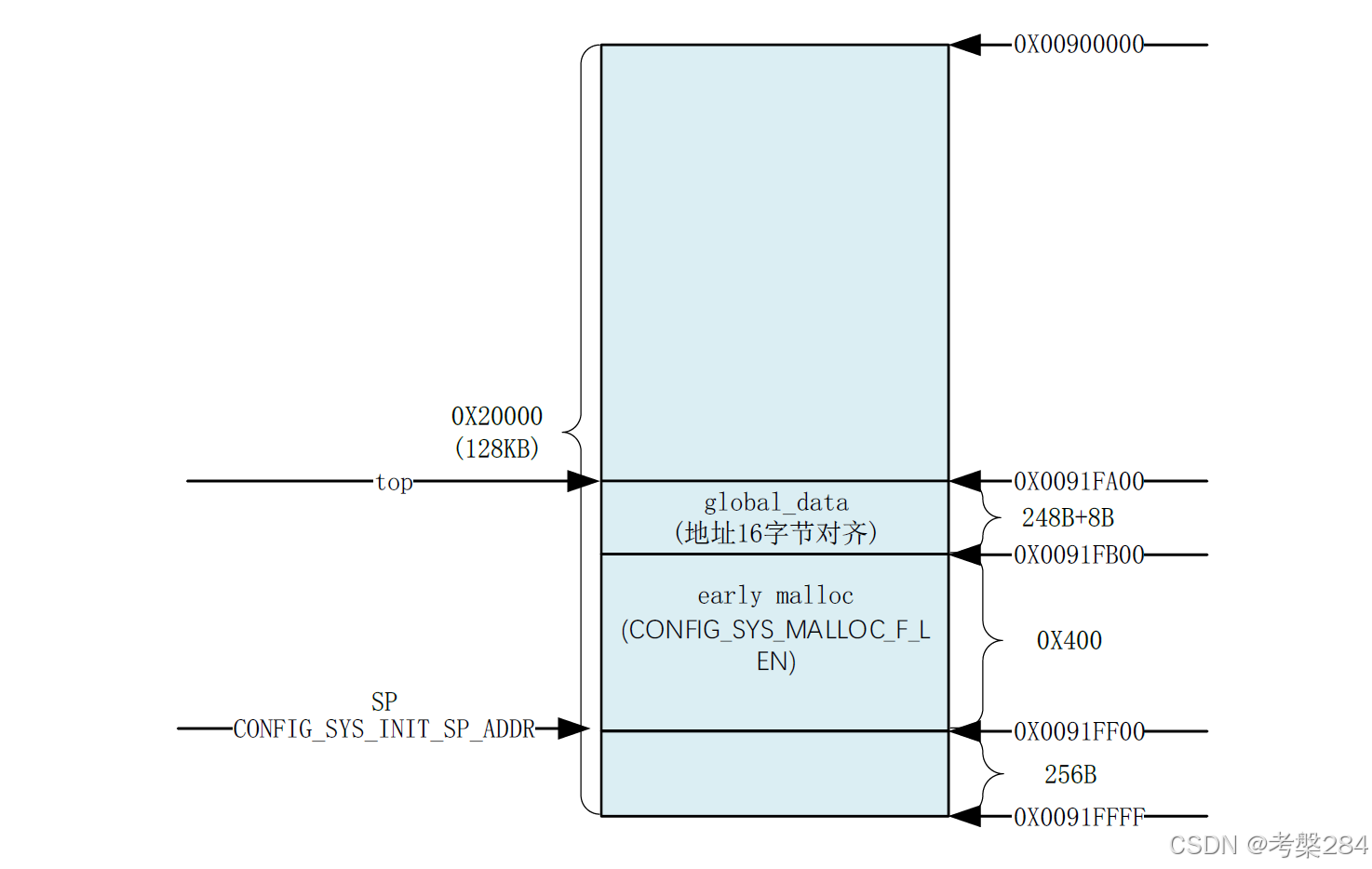

首先我们还是要明确调用此函数前，一些关键量的值：如gd>malloc_base=0X0091FB00，这个也就是 early malloc的起始地址，其它在下图有标记：

_main中会调用 board_init_f函数， board_init_f函数主要有两个工作：
①、初始化一系列外设，比如串口、定时器，或者打印一些消息等。
②、初始化 gd的各个成员变量， uboot会将自己重定位到 DRAM最后面的地址区域，也就是将自己拷贝到DRAM最后面的内存区域中。这么做的目的是给 Linux腾出空间，防止 Linux kernel覆盖掉 uboot，将 DRAM前面的区域完整的空出来。在拷贝之前肯定要给 uboot各部分分配好内存位置和大小，比如 gd应该存放到哪个位置， malloc内存池应该存放到哪个位置等等。这些信息都保存在 gd的成员变量中，因此要对 gd的这些成员变量做初始化。最终形成一个完整的内存“分配图”，在后面重定位 uboot的时候就会用到这个内存“分配图”。

我们来截取一些重点源码来分析：

	gd->flags = boot_flags;
	gd->have_console = 0;

	if (initcall_run_list(init_sequence_f))
		hang();

在初始化两个变量之后，重点来了：通过函数 initcall_run_list来运行初始化序列 init_sequence_f里面的一系列函数， init_sequence_f里面包含了一系列的初始化函数， init_sequence_f也是定义在文件common/board_f.c ，为了紧贴主线，我们重点了解跟gd有关的几行代码，其他初始化外设的代码我们只用知道他在这个函数里面完成即可。

setup_mon_len,
initf_malloc,
init_baud_rate,		/* initialze baudrate settings */
setup_dest_addr,
reserve_round_4k
reserve_mmu,
reserve_uboot,
reserve_malloc,
reserve_board,
reserve_global_data,
reserve_stacks,
setup_dram_config,
setup_reloc,

setup_mon_len函数设置 gd的 mon_len成员变量，此处为 __bss_end -_start，也就是整个代码的长度。这就要用到我们之前定义过的，我们将表格复制过来，计算__bss_end -_start=0x9A194，这个就是代码长度。

initf_malloc函数初始化gd中跟malloc有关的成员变量，比如 malloc_limit，此函数会设置 gd>malloc_limit = CONFIG_SYS_MALLOC_F_LEN=0X400。 malloc_limit表示 malloc内存池大小。这其实就是我们上节设置的early malloc大小

init_baud_rate函数用于初始化波特率，根据环境变量baudrate来初始化 gd->baudrate。

setup_dest_addr函数，设置目的地址，设置 gd->ram_size gd->ram_top gd->relocaddr这三个的值。（因为博主的网线没到，所以两个操作系统切来切去太麻烦，这里偷个小懒，将这三个值直接复制文档的值了，以后有机会补上。）

    gd->ram_size = 0X20000000 //ram大小为 0X20000000=512MB
    gd->ram_top = 0XA0000000 //ram最高地址为 0X80000000+0X20000000=0XA0000000
    gd->relocaddr = 0XA0000000 //重定位后最高地址为 0XA0000000

reserve_round_4k函数用于对 gd->relocaddr做4KB对齐，因为gd->relocaddr=0XA0000000，已经是4K对齐了，所以调整后不变。

reserve_mmu，留出 MMU的 TLB表的位置，分配 MMU的 TLB表内存以后会对 gd->relocaddr做 64K字节对齐。完成以后 gd->arch.tlb_size、 gd->arch.tlb_addr和 gd->relocaddr为：

    gd->arch.tlb_size= 0X4000 //MMU的 TLB表大小
    gd->arch.tlb_addr=0X9FFF0000 //MMU的 TLB表起始地址， ，64KB对齐以后
    gd->relocaddr=0X9FFF0000 //relocaddr地址

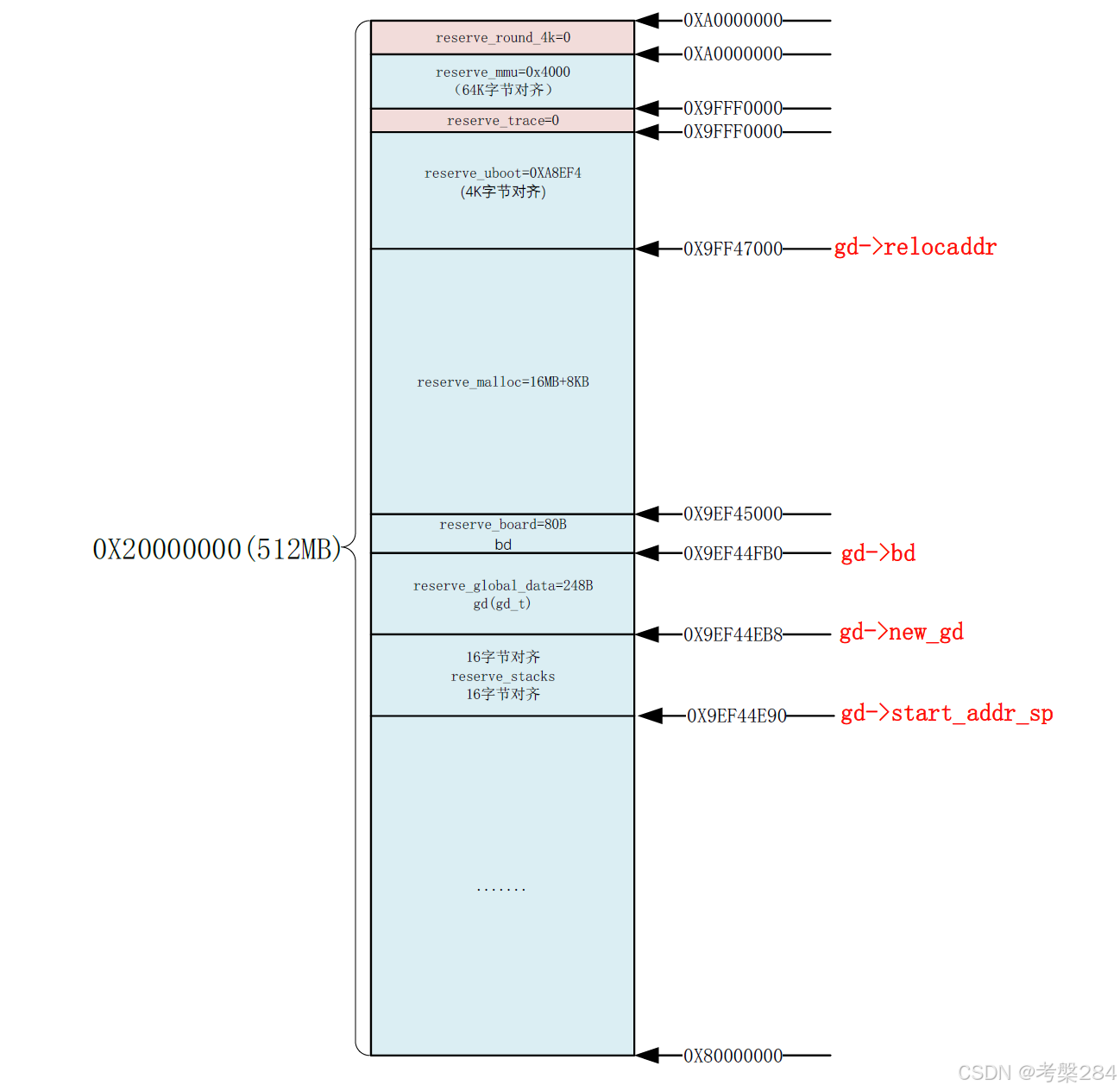

到目前为止，这些变量的值都在最后正点的图可以直观看到。

reserve_uboot函数留出重定位后的 uboot所占用的内存区域， uboot所占用大小由gd->mon_len所指定，留出uboot的空间以后还要对gd->relocaddr做4K字节对齐，并且重新设置gd>start_addr_sp ，但这里的值和正点的图肯定就开始不一样了，因为每个人编译出来的代码长度即这个mon_len不一定一样啊，所以这个图只给大家一个清晰的分配流程参考而已。因为3.2节会用到，所以我们算出gd->relocaddr=0x9FF55E6C。

reserve_malloc函数留出 malloc区域，调整 gd->start_addr_sp位置， malloc区域由宏
TOTAL_MALLOC_LEN定义，这里的大小和图中一致TOTAL_MALLOC_LEN=0X1002000=16MB+8KB

reserve_board函数，留出板子 bd所占的内存区， bd是结构体 bd_t bd_t大小为80字节，结果如图

reserve_global_data函数，保留出 gd_t的内存区域， gd_t结构体大小为 248B。

reserve_stacks函数留出栈空间，先对 gd->start_addr_sp减去 16，然后做 16字节对齐。如果使能
IRQ的话还要留出 IRQ相应的内存，在本uboot中并没有使用到 IRQ，所以不会留出 IRQ相应的内存区域

setup_dram_config函数设置 dram信息，就是设置 gd->bd->bi_dram[0].start和gd->bd->bi_dram[0].size，后面会传递给 linux内核，告诉 linux DRAM的起始地址和大小。

setup_reloc，设置 gd的其他一些成员变量，供后面重定位的时候使用，并且将以前的gd拷贝到 gd->new_gd处。需要使能

变量	数值	描述
__image_copy_start	0x87800000	uboot拷贝的首地址
__image_copy_end	0x8784f1a4	uboot拷贝的结束地址
__rel_dyn_start	0x8784f1a4	.rel.dyn段起始地址
__rel_dyn_end	0x8785794c	.rel.dyn段结束地址
_image_binary_end	0x8785794c	镜像结束地址
__bss_start	0x8784f1a4	.bss段起始地址
__bss_end	0x8789a194	.bss段结束地址

综上才完成了内存分配。

3.2relocate_code 函数详解

relocate_code 函数是用于代码拷贝的，此函数定义在文件arch/arm/lib/relocate.S 中，首先我们还是先不厌其烦地查看调用前的准备工作，r0 = gd->relocaddr=0x9FF55E6C

	ldr	r0, [r9, #GD_RELOCADDR]		/* r0 = gd->relocaddr */
	b	relocate_code

这里r4=r0-r1=0x9FF55E6C-0X87800000=18755E6C，保存偏移量。如果偏移量等于 0，说明 r0和 r1相等，也就是源地址和目的地址是一样的，那肯定就不需要拷贝了！执行 relocate_done函数

r2=__image_copy_end，r2中保存拷贝之前的代码结束地址，由表知，__image_copy_end =0x8784f1a4。ok,接下来我们就要进循环了，当r1值不等于代码结束地址时，每次从原来的地方取两个4字节的值到现在地方，地址自增。

ENTRY(relocate_code)
	ldr	r1, =__image_copy_start	/* r1 <- SRC &__image_copy_start */
	subs	r4, r0, r1		/* r4 <- relocation offset */
	beq	relocate_done		/* skip relocation */
	ldr	r2, =__image_copy_end	/* r2 <- SRC &__image_copy_end */

copy_loop:
	ldmia	r1!, {r10-r11}		/* copy from source address [r1]    */
	stmia	r0!, {r10-r11}		/* copy to   target address [r0]    */
	cmp	r1, r2			/* until source end address [r2]    */
	blo	copy_loop

........
........
relocate_done:

接下来就是重定位 .rel.dyn段，.rel.dyn段是存放.text段中需要重定位地址的集合。重定位就是 uboot将自身拷贝到 DRAM的另一个地放去继续运行 (DRAM的高地址处 )。我们知道，一个可执行的 bin文件，其链接地址和运行地址要相等，也就是链接到哪个地址，在运行之前就要拷贝到哪个地址去。现在我们重定位以后，运行地址就和链接地址不同了。这里我拿正点原子的例子和大家一起理解。

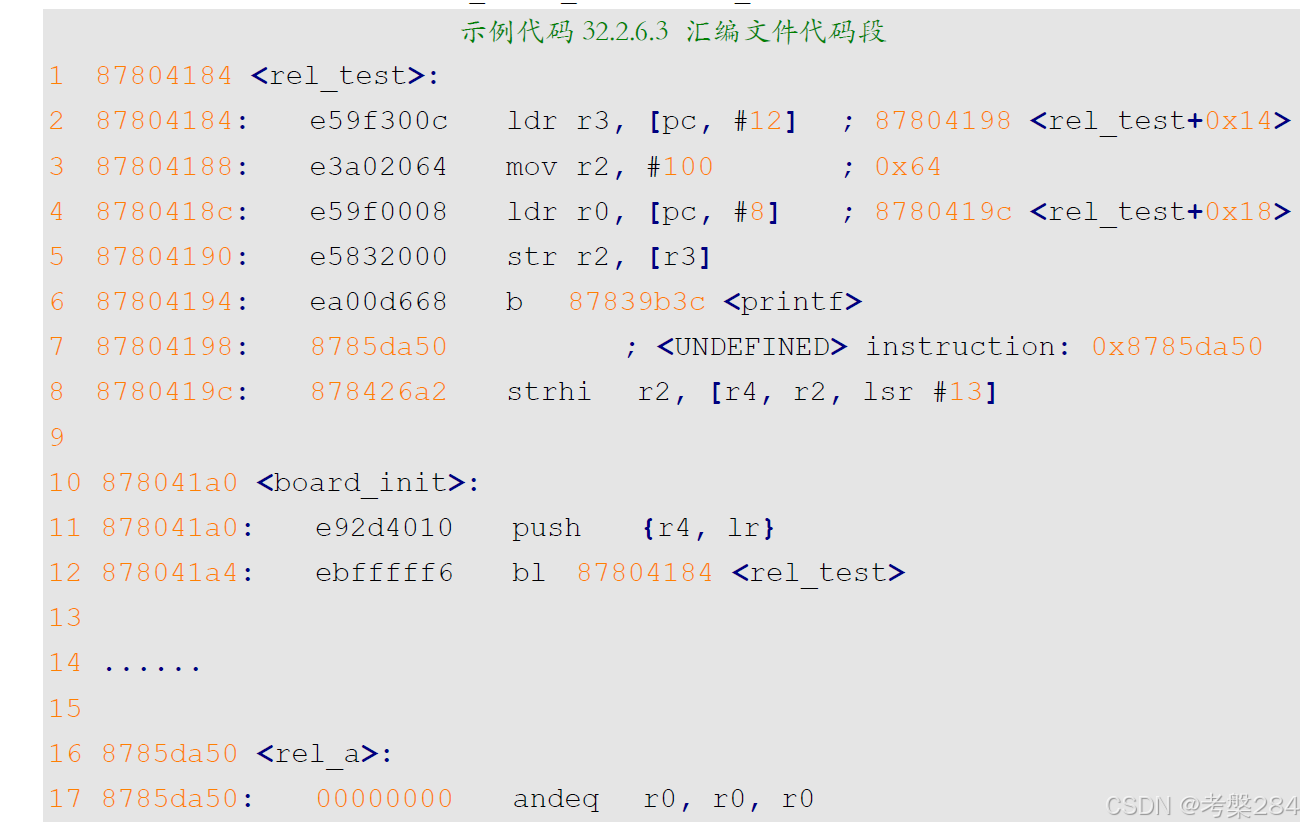

board_init函数会调用 rel_test rel_test会调用全局变量 rel_a并进行赋值。

第 12行是 borad_init调用 rel_test函数，用到了 bl指令，而 bl指令是位置无关指令，bl指令是相对寻址的 (pc+offset)，因此 uboot中函数调用是与绝对位置无关的。好，现在我们开始看rel_test函数，我们要调用全局变量，第 2行设置 r3的值为 pc+12地址处的
值，因为因为 ARM流水线的原因（三步骤，取指、译码、执行），所以pc寄存器的值为当前地址 +8，pc=0X87804184+8=0X8780418C
r3=0X8780418C+12=0X87804198（大家一定要注意这是16进制计算，12也就是C）

0X87804198处的值为0X8785DA50。根据第 17行可知， 0X8785DA50正是变量 rel_a的地址，最终 r3=0X8785DA50，然后才进行赋值。

函数rel_test对变量 rel_a的访问没有直接进行，而是使用了一个第三方偏移地址 0X87804198，专业术语叫做 Label。这个第三方偏移地址就是实现重定位后运行不会出错的重要原因！

uboot重定位后偏移为 0x18755E6C，那么重定位后函数 rel_test的首地址就是0X87804184+0X18755E6C=0X9FF59FF0。保存变量 rel_a地址的 Label就是0X9FF59FF0+8+12=0X9FF5A004，变量 rel_a的地址就为0X8785DA50+0X18755E6C=0X9FFB38BC。重定位后函数 rel_test要想正常访问变量 rel_a就得
设置 0X9FF5A004(重定位后的 Label)地址出的值为 0X9FFB38BC重定位后的变量 rel_a地址 )。
这样就解决了重定位后链接地址和运行地址不一致的问题。大家一定要掏出计算机一起算一下，你会顿悟的。

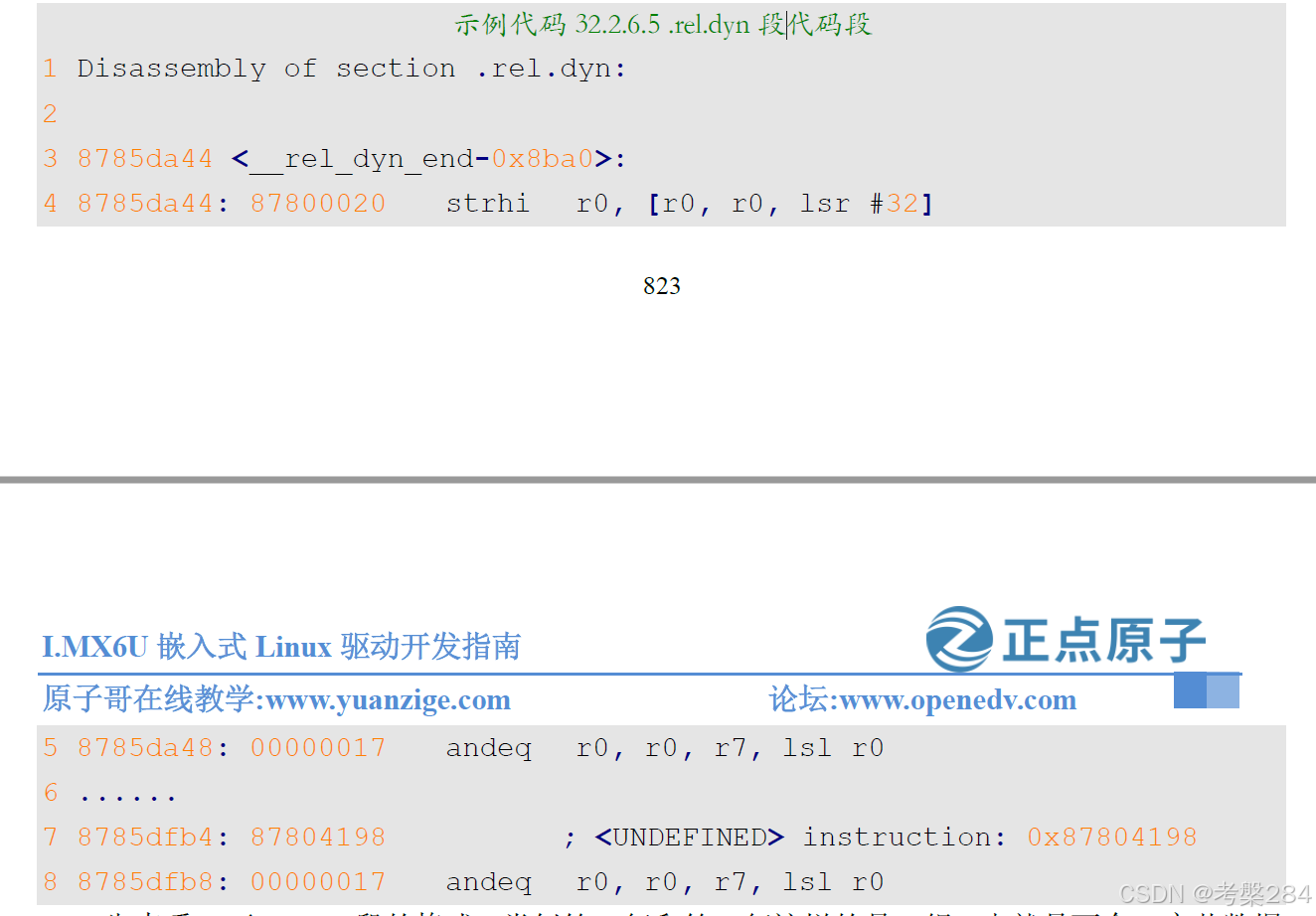

先来看一下.rel.dyn段的格式，类似第7行和第8行这样的是一组，也就是两个 4字节数据为一组。高4字节是Label地址标识 0X17，低4字节就是Label的地址，首先判断 Label地址标识是否正确，也就是判断高4字节是否为 0X17，如果是的话低4字节就是 Label地址值。

.rel.dyn段的重定位代码如下：

	/*
	 * fix .rel.dyn relocations
	 */
	ldr	r2, =__rel_dyn_start	/* r2 <- SRC &__rel_dyn_start */
	ldr	r3, =__rel_dyn_end	/* r3 <- SRC &__rel_dyn_end */
fixloop:
	ldmia	r2!, {r0-r1}		/* (r0,r1) <- (SRC location,fixup) */
	and	r1, r1, #0xff
	cmp	r1, #23			/* relative fixup? */
	bne	fixnext

	/* relative fix: increase location by offset */
	add	r0, r0, r4
	ldr	r1, [r0]
	add	r1, r1, r4
	str	r1, [r0]
fixnext:
	cmp	r2, r3
	blo	fixloop

r2=__rel_dyn_start，也就是 .rel.dyn段的起始地址。r3=__rel_dyn_end，也就是 .rel.dyn段的终止地址。从 .rel.dyn段起始地址开始，每次读取两个4字节的数据存放到 r0和 r1寄存器。r0存放低4字节的数据，也就是Label地址；r1存放高 4字节的数据，也就是 Label标志。r1中给的值与0xff进行与运算，其实就是取 r1的低 8位。判断r1中的值是否等于23(0X17)。如果 r1不等于 23的话就说明不是描述 Label的，执行函数 fixnext，否则的话继续执行下面的代码。

r0保存着Label值，r4保存着重定位后的地址偏移，r0+r4就得到了重定位后的Label值。此时r0保存着重定位后的 Label值，读取重定位后Label所保存的变量地址，此时这个变量地址还是重定位前的(rel_a重定位前的地址)，将得到的值放到 r1寄存器中。r1+r4即可得到重定位后的变量地址，相当于rel_a重定位后地址值，重定位后的变量地址写入到重定位后的 Label中。比较 r2和 r3，查看 .rel.dyn段重定位是否完成。如果 r2和 r3不相等，说明 .rel.dyn重定位还未完成，因此跳到 fixloop继续重定位 .rel.dyn段。

3.3relocate_vectors函数详解

函数relocate_vectors用于重定位向量表，此函数定义在文件 relocate.S中，函数源码如下：

这个较为简单，就是把中断向量表定位到新的u-boot首地址下，就不多叙述了。

#ifdef CONFIG_CPU_V7M
	/*
	 * On ARMv7-M we only have to write the new vector address
	 * to VTOR register.
	 */
	ldr	r0, [r9, #GD_RELOCADDR]	/* r0 = gd->relocaddr */
	ldr	r1, =V7M_SCB_BASE
	str	r0, [r1, V7M_SCB_VTOR]
#else
#ifdef CONFIG_HAS_VBAR
	/*
	 * If the ARM processor has the security extensions,
	 * use VBAR to relocate the exception vectors.
	 */
	ldr	r0, [r9, #GD_RELOCADDR]	/* r0 = gd->relocaddr */
	mcr     p15, 0, r0, c12, c0, 0  /* Set VBAR */
#else
	/*
	 * Copy the relocated exception vectors to the
	 * correct address
	 * CP15 c1 V bit gives us the location of the vectors:
	 * 0x00000000 or 0xFFFF0000.
	 */
	ldr	r0, [r9, #GD_RELOCADDR]	/* r0 = gd->relocaddr */
	mrc	p15, 0, r2, c1, c0, 0	/* V bit (bit[13]) in CP15 c1 */
	ands	r2, r2, #(1 << 13)
	ldreq	r1, =0x00000000		/* If V=0 */
	ldrne	r1, =0xFFFF0000		/* If V=1 */
	ldmia	r0!, {r2-r8,r10}
	stmia	r1!, {r2-r8,r10}
	ldmia	r0!, {r2-r8,r10}
	stmia	r1!, {r2-r8,r10}
#endif
#endif
	bx	lr

ENDPROC(relocate_vectors)

接下来的内容有些杂，就不再往下记录了，做为初学者我认为已经够了，我们下期再见doge。这里还是得佩服写文档的人，太牛了，还是跟大佬有很大的差距。
