流程图的制作

1.流程图基本元素

【执行方向】：箭头

【开始】：圆角矩形

【数据输入】：梯形

【普通执行环节】：矩形

【条件判断环节】：菱形

【数据输出】：梯形

【结束】：圆角矩形

2.流程图的画法：

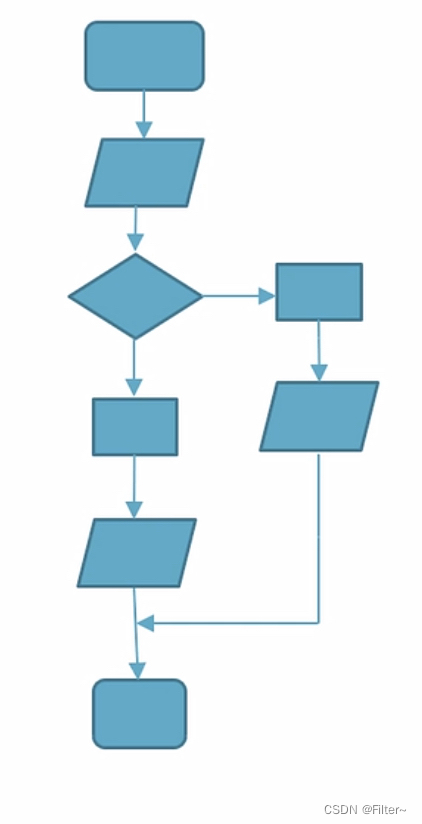

2.1完整流程图：

表示完整的整个程序。

2.2部分流程图：

表示程序的一部分。

 3.流程图结构

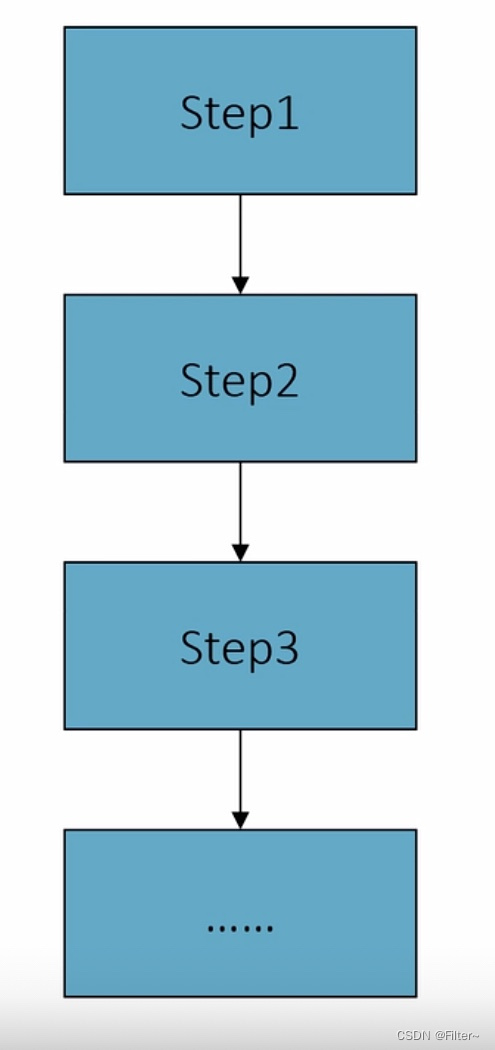

3.1顺序结构：

顺序结构的流程图使用矩形框：自上而下的顺序依次执行。

3.2分支结构：

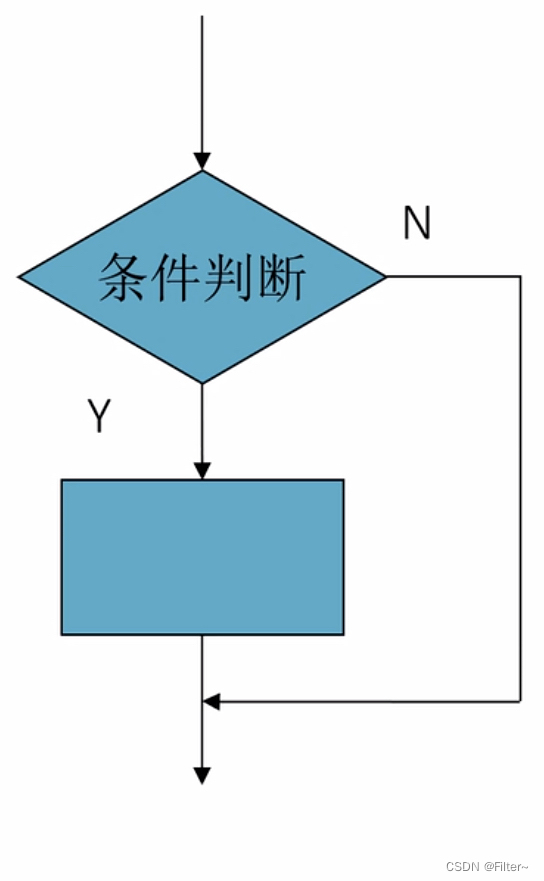

3.2.1单分支结构（if）

先根据条件做出判断，再决定执行哪一种操作的结构。

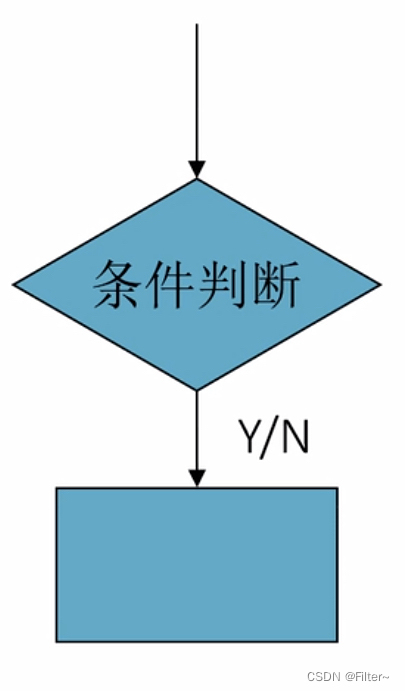

分支结构的流程图使用菱形框。

3.2.1.2分支结构的其它形式

形式1：（if结构）

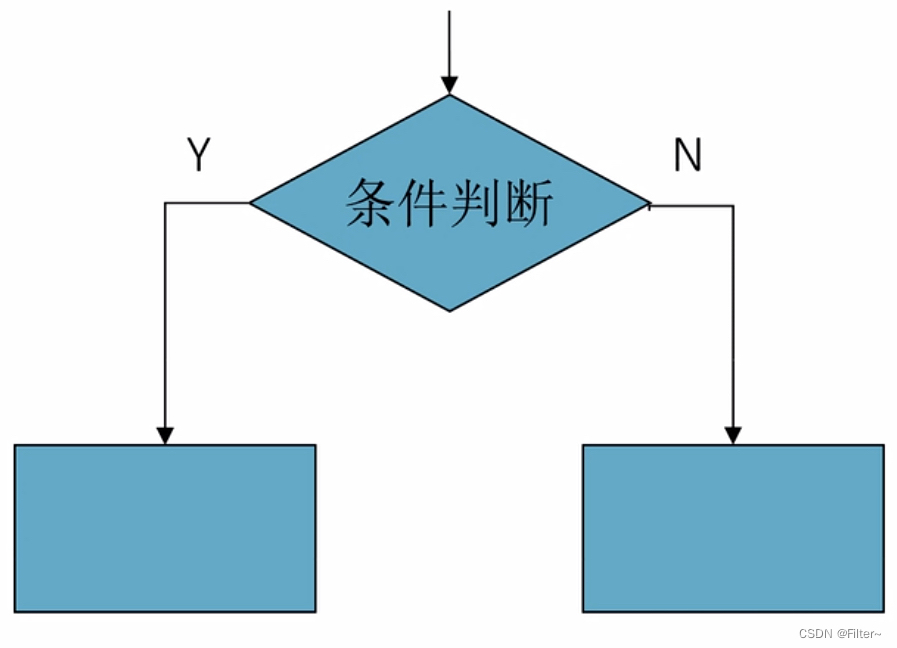

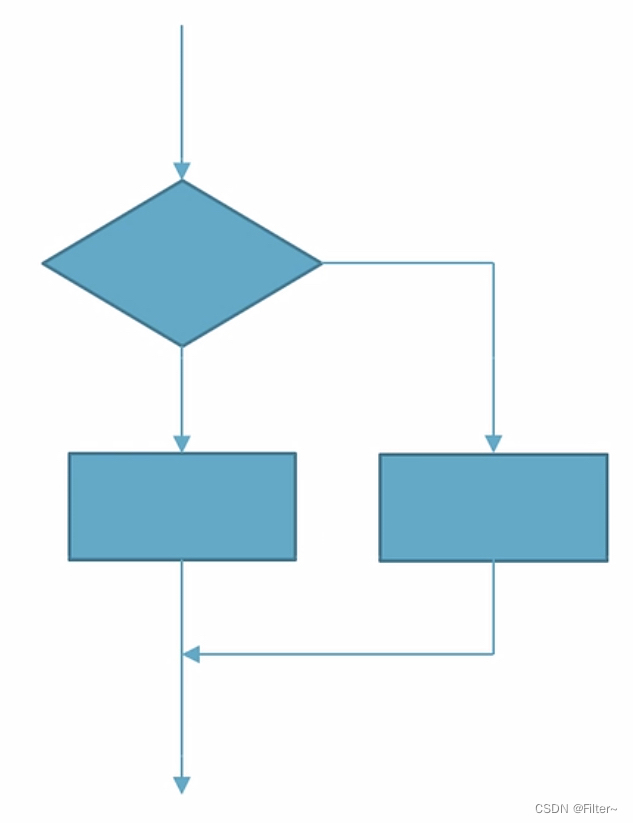

形式2：（if else结构）

3.2.2多分结构（switch）



3.3循环结构：

3.3.1基本概念

需要重复执行同一步骤的结构。

循环需要按照某一条件执行。

【循环体】：被反复执行的步骤。

循环结构中一定包含分支结构。

3.3.2【while】循环结构

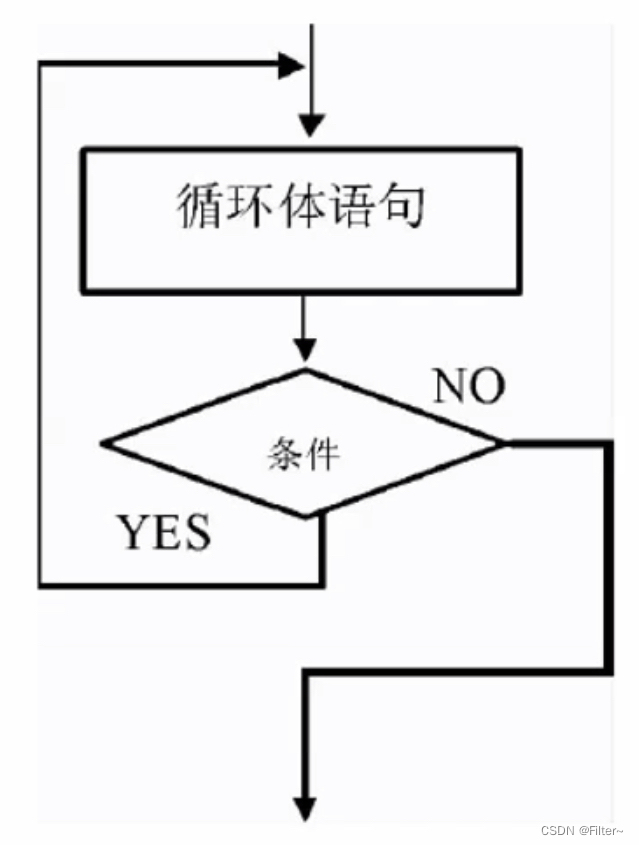

 3.3.3【do  while】循环结构

3.3.4跳出循环

在箭头上标注【break】
