RIP防环机制

一共有5种：

1.触发更新

2.最大跳数（15）

3.水平分割

4.毒性逆转水平分割

5.holddown抑制计时器（思科）

目录

holddown抑制计时器

触发更新

水平分割

毒性逆转水平分割

---

这里主要演示：触发更新，水平分割和毒性逆转水平分割，holddown抑制计时器

holddown抑制计时器

rip计时器：（思科）

update 更新 30s

invalid 无效 180s：一条路由180s内没接收到更新路由，会认为此路由失效，会标记为死亡，但不会在路由表内删除，并且该路由还是可以继续转发数据的

holddown 抑制 180s：当一条路由正好在180s时收到一个劣质路由（优先级和开销值差），抑制计时器启动，冻结该路由180s，该路由不会转发数据。由于刷新计时器的存在，最多抑制60s。所有实际工作时间为60s，超过60s还未更新，彻底从路由表内删除。

flush 刷新 240s：一条路由240s没更新，彻底从路由表内删除

所以：抑制寄存器可以有效防环，抑制该无效路由继续转发数据，并且等待刷新计时器对它的删除

触发更新

正常情况下，路由器基于更新计时器的30s，将路由表发给邻居，而触发更新是立即的

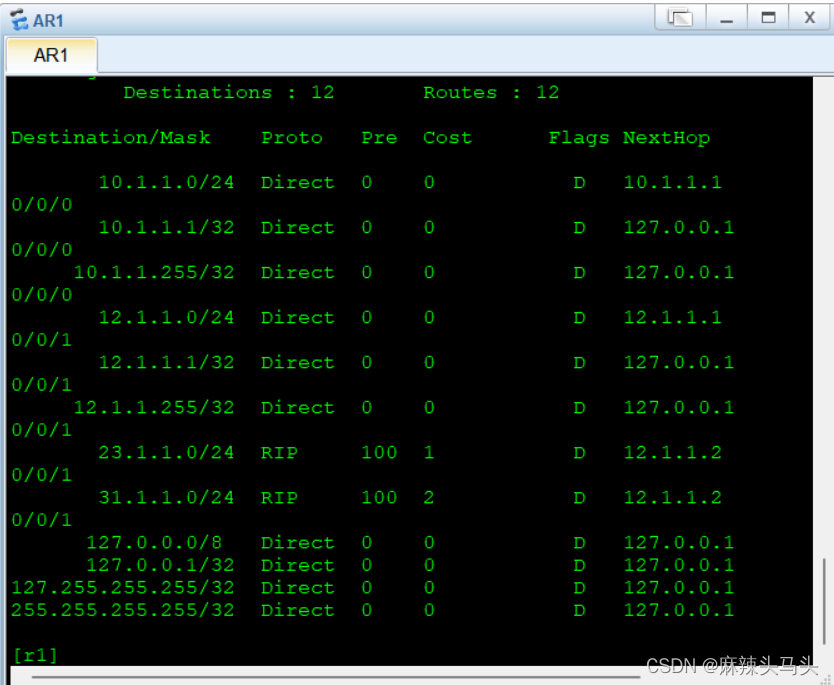

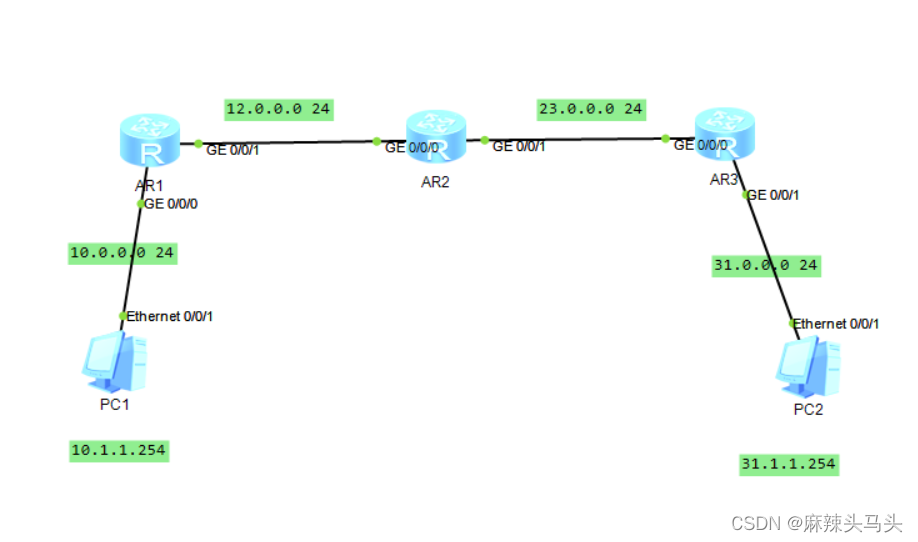

R1

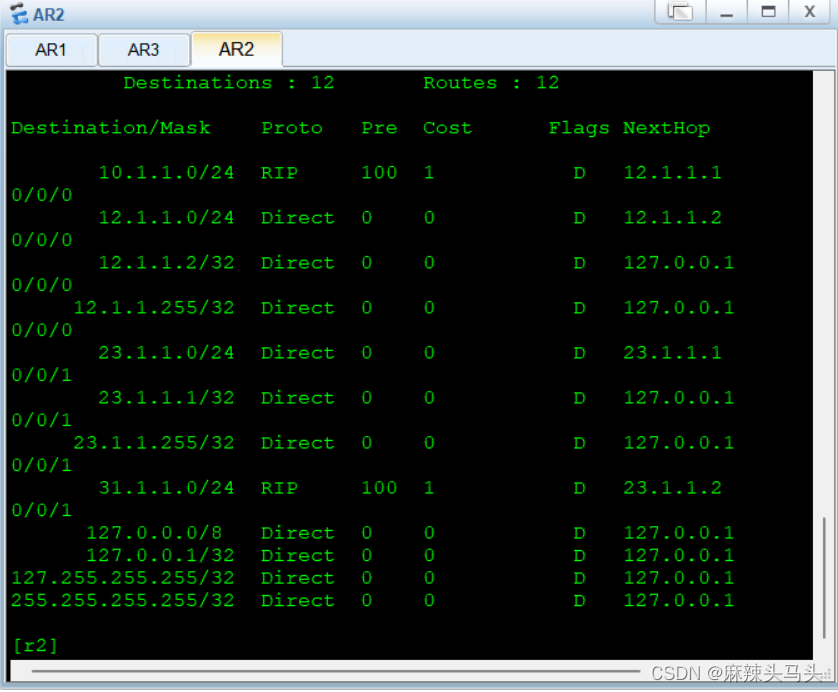

R2

R3

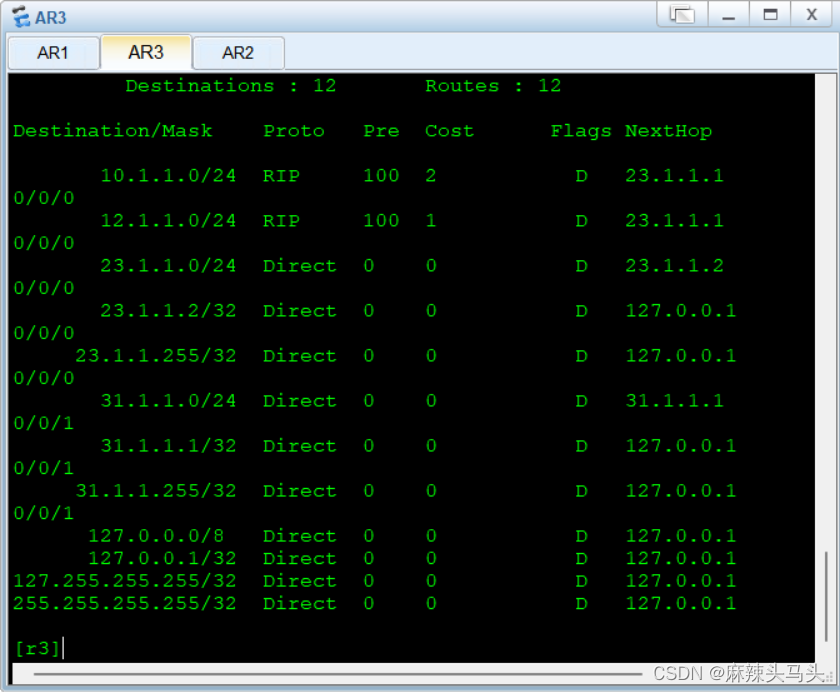

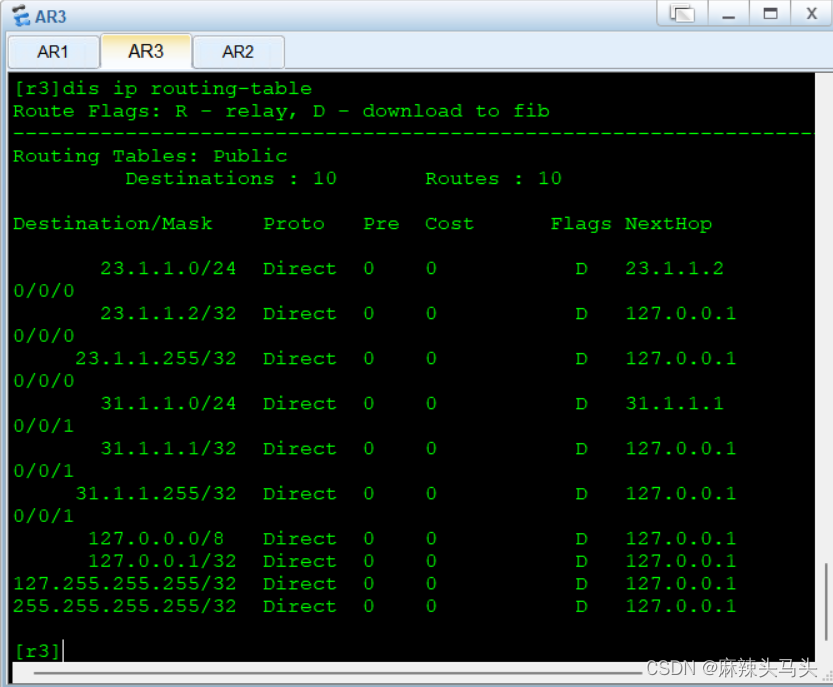

断开R1和R2，并查看R3路由表，发现r3没有变化，原因是断开的链路与R3不是直连，暂时无法感知

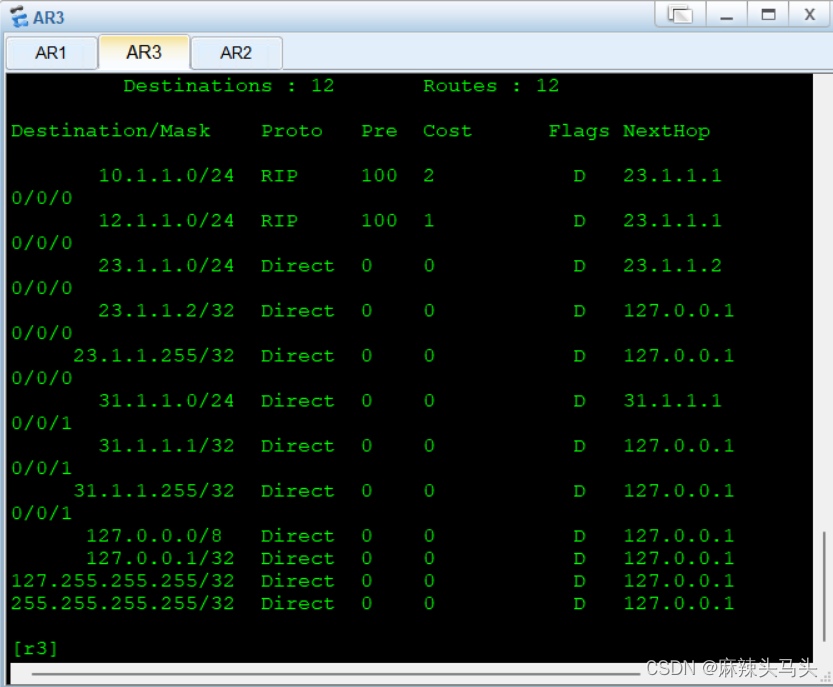

经触发更新后，再次查看，发现路由删除

再将线连上，R3又很快恢复配完rip路由表的样子，即触发更新

水平分割

从某接口收到的路由信息，不会从该接口再转发回去

华为设备默认开启水平分割

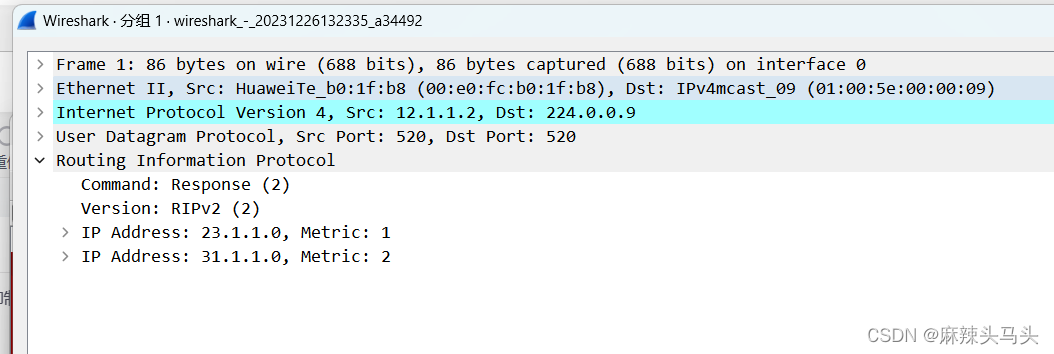

在R1的g0/0/1抓包

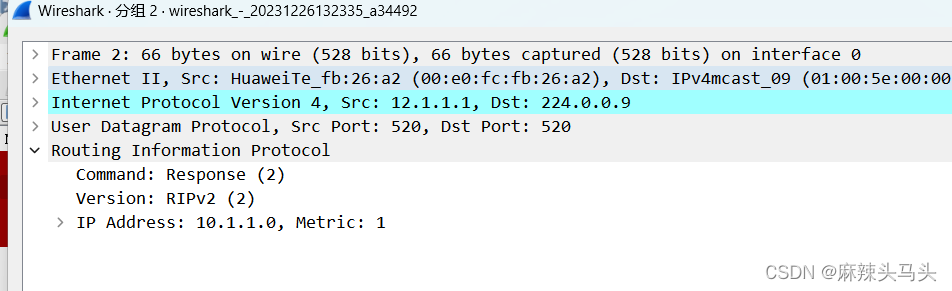

该接口没有收到自己发送出去的路由信息，水平分割防环成功响应

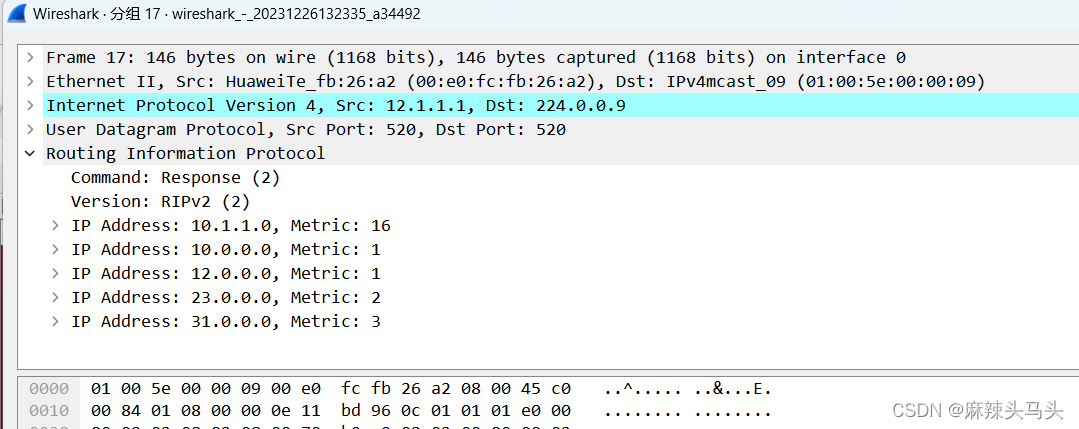

在R1上关闭水平分割，再次抓包

R1从该接口发送不可达的路由，违背了水平分割机制，容易引起网络的不稳定，形成环路

毒性逆转水平分割

在水平分割相反，从原接口转发出去这个路由时，将开销设16（不可达），但是对方不会收到

如果同时配置了水平分割和毒性逆转，水平分割将会被毒性逆转行为替代。

将R1的g0/0/1关闭水平分割，开启毒性逆转

[r1-GigabitEthernet0/0/1]rip poison-reverse

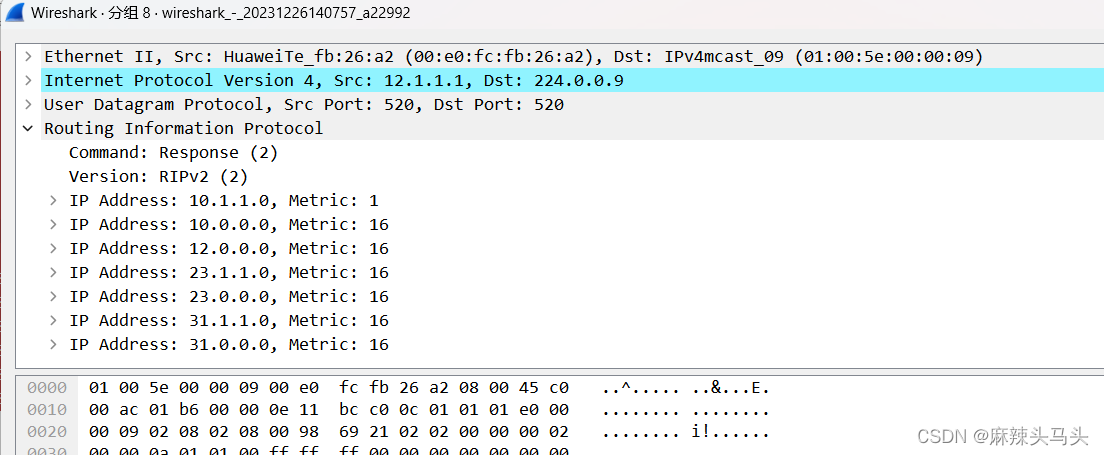

R1接口转发无效路由，开销为16，不可达
