OSPF的选路原则

不同类型的LSA之间的比较

OSPF的选路原则

1、域内（支持1类和2类LSA）

如果学到的路由都是通过1类，2类LSA获取到域内路由，该情况会直接比较开销值，优先选择开销值较小的路线，如果两条路由的开销值相同，则负载均衡

2、域间（支持3类LSA）

如果学到的路由都是通过3类LSA获取的域间路由，该情况会直接比较开销值，优先选择开销值小的路线，如果两条路的开销值相同，则负载均衡。

3、域外（支持5类和7类LSA）

1）5类LSA和7类LSA类型1的选路原则：直接比较路由的总开销（种子度量值家沿途累加开销值），优先选择总开销较小的路线。如果总开销相同，则将形成负载均衡。

2）5类LSA和7类LSA类型2的选路原则：先比较种子度量值，优选种子度量值小的；如果种子度量值相同，则比较沿途累加的开销值，选择沿路累加开销值小的；如果沿途累加开销值也相同，则负载均衡。

Type 1：如果是类型1，则传递的度量值是种子度量值家沿途累加度量值。

Type 2：如果是类型2，则传递的度量值为种子度量值。默认选择类型2。

注意：类型1和类型2之间存在一个优先选路规则，即类型1永远优于类型2。

命令：[r3]display ospf lsdb ase //该命令可以展开所有5类LSA

不同类型的LSA之间的比较

1、域内和域间

域内路由通过1类和2类LSA学习路由信息，域间路由通过3类LSA学习路由信息，域内路由优先级高于域间路由。

2、域间和域外

域外路由通过5类和7类LSA学习路由信息。域间路由优先级高于域外路由。

3、5类和7类LSA

在华为体系中，5类和7类LSA可以看作是一类相同的LSA，开销值相同时也会负载均衡。

OSPF的防环

1、域间防环

1）星型拓扑的区域划分规则就是一种防环手段。

2）区域之间存在水平分割机制（区域水平分割）。

2、域内防环

OSPF在区域内部传递的是拓扑信息，需要通过SPF算法（最短路径优先算法）计算路由条目，所以域内的防环主要依靠SPF算法。

重发布

作用

在一个网络中，若运行多种路由协议或者相同协议的不同进程，由于协议之间不能直接沟通计算，进程之间也是独立进行转发和运算的，所以需要使用重发布来实现路由下共享。

条件

1、必须存在ASBR（同时连接两种协议或同时运行两个进程，同时学习到两边的路由信息，之后进行路由共享）。

2、必须关注种子度量值（起始度量）。A、B协议的度量计算逻辑不同，无法直接使用。故在将A协议重发布到B协议时，ASBR将不携带A协议原先所设定的开销值，而是在共享到B协议时，由ASBR在路由中添加一个新的起始度量值。

规则

1、在将A协议重发布到B协议时，需要在ASBR上的B协议中进行配置。

2、将A协议发布到B协议上，是将ASBR上所有通过A协议学习到的路由信息和ASBR上宣告在A协议上的所有直连网段的路由，全部共享到B协议中。

点

单点：两个协议或两个进程之间存在个ASBR。

双点：两个协议或两个进程之间存在2个ASBR。

多点：两个协议或两个进程之间存在多个ASBR。

向

单向：仅将A协议路由共享到B协议当中。

双向：A/B协议的路由军互相共享。

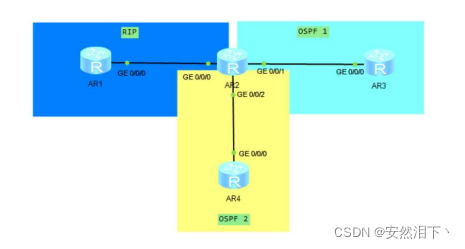

配置

A -> B ---- 一种动态路由协议共享到另一种动态路由协议中

静态 -> B ---- 将ASBR上的静态路由共享到动态路由协议中

直连 -> B ---- 将ASBR上的直连路由共享到动态路由协议中

RIP

A -> B

[r2-rip-1]import-route ospf 1

结论：RIP在重发布获取其他协议的路由后，会将其种子度量值设置为0。

修改种子度量值的方法：

1、[r2-rip-1]default-cost 2 //在ASBR进程中修改默认种子度量值

注意：该修改命令将会影响所有往RIP进程中重发布的路由信息。

2、[r2-rip-1]import-route ospf 1 cost 3 //在ASBR上执行重发布时修改种子度量值

注意：该修改命令仅影响本次重发布路由的种子度量值

注意：以上两种命令，当存在冲突时，将以命令匹配的更精确的这条命令来执行。

静态 -> B

[r2-rip-1]import-route static

结论：

1、缺省路由无法直接通过重发布导入到B协议中，只能通过自己匹配。

2、种子度量值默认为0，修改方法同上。

直连 -> B

[r2-rip-1]import-route direct

结论：

1、处理R1是直连路由外，其他三条直连网段都会导入；

2、直连导入的默认种子度量值0；

3、若ASBR进行了A->B的重发布，同时进行路直连路由到B的重发布，并且里面包含相同的路由信息，则优先选择直连重发布的路由信息而不卡开销值。

OSPF

A -> B

[r2-ospf-1]import-route rip 1

结论：

OSPF重发布获取其他路由协议时，会将其种子度量值设为1，度量值类型设为类型2。

修改种子度量值和开销值类型的方法：

[r2-ospf-1]default cost ? //在ASBR的OSPF进程中，修改种子度量值（范围是0-16777214）

[r2-ospf-1]default type ? //在ASBR的OSPF进程中，修改默认的开销值类型（类型1和类型2）

注意：以上两种修改方法将影响所有导入OSPF进程中的路由的初始种子度量值和开销值类型。

静态 -> B

[r2-ospf-1]import-route static

结论：

1、缺省路由无法直接通过重发布导入到B协议中，只能手动配置；

2、种子度量值也默认为1，开销值类型为类型2。（修改方法同上）

<r3>display ospf 1 routing //查看OSPF进程路由信息

[r2-ospf-1]default-route-advertise //该命令的实质是将路由表中的缺省路由重发布到OSPF进程中

直连 -> B

[r2-ospf-1]import-route direct

结论：

1、处理R3是直连路由外，其他三条直连网段都会导入；

2、种子度量值默认为1，开销值类型为类型2；

3、若ASBR进行了A -> B的重发布，同时进行了直连路由到B的重发布，并且里面包含相同的路由信息，则优先选择直连重发布的路由信息而不看开销值。

双点重发布

默认RIP和OSPF协议若进行双点重发布，由于两者的优先级不同，故第一台ASBR的重发布动作结束后，将影响其他ASBR设备的路由表。使得路由可能被传回到源协议，发生路由回馈 --- A协议的路由重发布到B协议后，又被B协议重发布回A协议。

注意：路由回馈可能造成选路不佳，甚至出现环路。

所以需要消除路由回馈，华为设备的消除方法是将OSPF协议内部路由的默认优先级设计为10，但是重发布进来的路由（5类/7类LSA学到的）的优先级设置为150。--- 150的优先级大于所有IGP协议的优先级。通过这种方法，可以避免路由回馈的产生。

在多点的重发布中，由于重发布技术的种子度量值问题，将必然导致选路不佳；只能依赖由策略来认为干涉选路。

控制层流量：路由协议发送路由信息是产生的流量。

数据层流量：设备访问目标地址是产生的流量。

路由策略

在控制层流量转发的过程中，截取流量，之后，修改流量中的参数或直接不转发，最终影响路由器路由表的生成，以达到干涉选路的目的。

1、抓取流量（控制层流量）

（1）通过ACL列表进行抓取，本身用于限制数据层流量的进出，也可以用于抓取控制层流量，单由于通配符的设计，导致其无法精确匹配控制层流量。

（2）通过前缀列表哦进行抓取（ IP-Prefix）

[r1]ip ip-prefix aa permit 192.168.1.0 24 //网段信息，包含网络号和掩码

[r1]display ip ip-prefix aa //查看前缀列表的规则

前缀列表的规则默认是一10为不掉自动添加，便于插入和删除规则。

前缀列表的匹配规则：

自上而下，逐一匹配，一旦匹配上将按照该规则执行，而不在向下匹配。末尾隐含拒绝所有。

命令：

[r1]ip ip-prefix aa index 15 permit 192.168.3.0 24 //通过序号插入规则

[r1]undo ip ip-prefix aa index 15 //通过序号删除规则

前缀列表进行范围匹配：

[r1]ip ip-prefix aa permit 192.168.3.0 24 less-equal 28 //匹配路由的掩码范围在24-28之间

[r1]ip ip-prefix aa permit 192.168.4.0 24 greater-equal

28 //前后如果矛盾，则按照后面的为准，前面的数字含有将不再代表掩码长度，而代表前24为固定

[r1]ip ip-prefix aa permit 192.168.5.0 24 greater-equal

28 less-equal 30 //匹配前24位固定，掩码长度在28-30之间的路由信息

[r1]ip ip-prefix aa permit 192.168.6.0 24 greater-equal

28 less-equal 28 //匹配前24位固定，掩码长度必须为28位的网段

匹配主机路由：

[r1]ip ip-prefix aa permit 0.0.0.0 0 greater-equal 32 //匹配所有

[r1]ip ip-prefix aa permit 0.0.0.0 0 less-equal 32 //匹配缺省路由

2、路由策略

（1）RIP的merticin和merticout （偏移列表）

该偏移列表只能应用在距离矢量型协议上，链路状态是无法使用的。

[r1]ip ip-prefix aa permit 23.0.0.0 24 //该命令是通过前缀列表抓取目标网段的流量

[r1-GigabitEthernet0/0/1]rip metricin ip-prefix aa 10 //该命令是在路由器结课上做入方向上的偏移列表

（2）filter-policy（过滤列表/过滤策略）

[r1]ip ip-prefix bb deny 34.0.0.0 24 //由于过滤列表本身并不具备过滤功能，所以在进行流量抓取时，需要使用抓取流量列表的过滤功能

[r1]ip ip-prefix bb deny 34.0.0.0 24

[r1-rip-1]filter-policy ip-prefix bb import

GigabitEthernet 0/0/0 //在进程中调用过滤列表（注意：按需求确认是否需要选择作用的接口）

过滤列表

过滤列表，可以在距离矢量型协议上使用，也可以在链路状态型协议中使用。但是注意：在链路状态型协议中使用时，在一个区域内，由于没有办法过滤拓扑信息，所以只能在入方向进行调用，用来影响自身，并且只是在路由加表时不向路由表中加表，并不是将拓扑信息过滤掉。若是想在出方向进行调用，可以在ABR或者ASBR上针对三类、五类、七类LSA进行过滤。
