二层端口（access、trunk、hybrid）

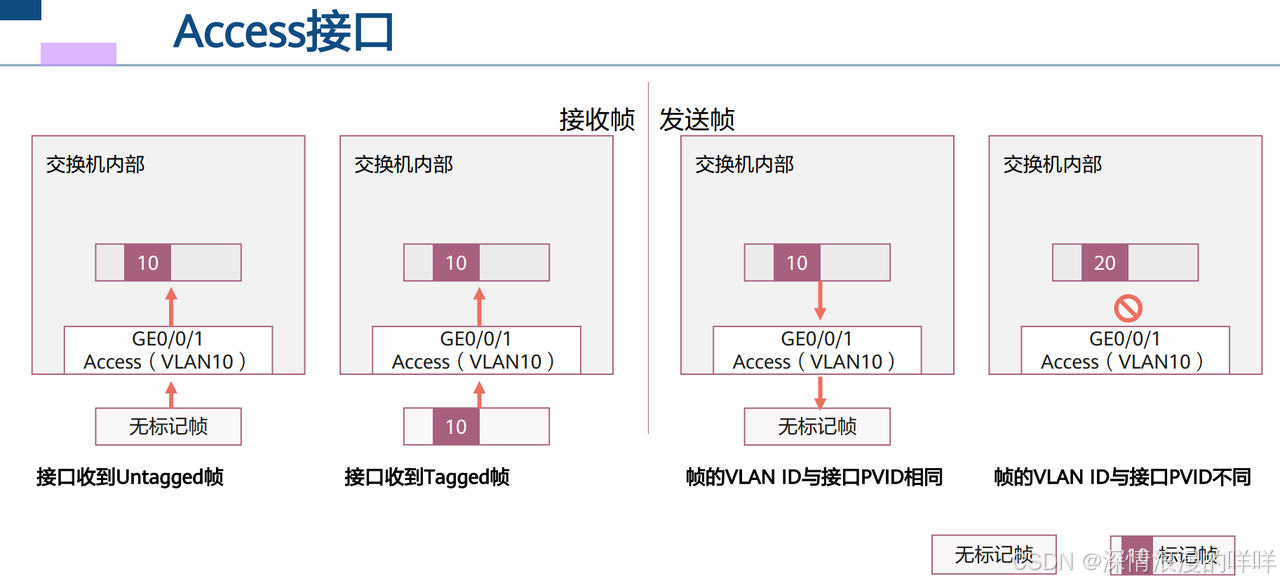

1. Access

(Swichport access vlan xx中的VLAN为缺省VLAN)：

1. 接收帧时的处理

   1. 当接口收到的帧不带Tag，接受该帧，并为该帧添加缺省VLAN的Tag(该帧在交换机内部的标识)，等待转发

   2. 当接口收到的帧带Tag，首先与缺省VLAN比较

      1. 当VLAN ID与与缺省VLAN ID相同时，接受该帧，交换机内部保留Tag，等待转发

      2. 当VLAN ID与与缺省VLAN ID不同时，丢弃该帧

2. 发送帧时的处理

   1. 首先跟缺省VLAN比较内部Tag

      1. 当VLAN ID与与缺省VLAN ID相同时，去掉Tag，发送该帧

      2. 当VLAN ID与与缺省VLAN ID不同时；丢弃该帧

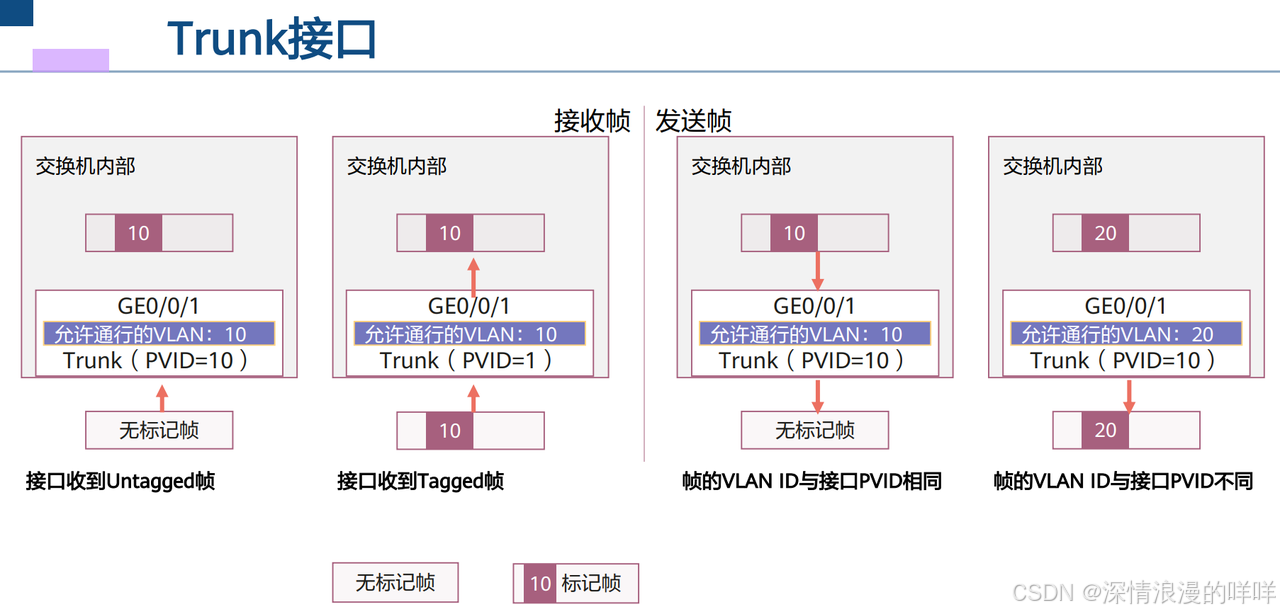

2. Trunk

(Native VLAN作为缺省VLAN)

1. 接收帧时的处理

   1. 当收到的帧不带Tag，接受该帧

      1. 当端口没有加入缺省VLAN时，丢弃该帧

      2. 当端口已经加入缺省VLAN时，为帧添加缺省VLAN的Tag，等待转发

   2. 当收到的帧带Tag，接受该帧

      1. 将该帧与缺省VLAN进行比较，若缺省VLAN与该帧VLAN ID不同，看是否在允许列表

         1. 若在允许列表，则保留原本Tag，等待转发

         2. 若不在允许列表，丢弃该帧

      2. 将该帧与缺省VLAN进行比较，缺省VLAN与该帧VLAN ID相同，保留Tag，等待转发

2. 发送帧时的处理

   1. 首先跟缺省VLAN比较内部Tag

      1. 当内部VLAN ID与缺省VLAN ID相同时，去掉Tag，发送该帧

      2. 当内部VLAN ID与缺省VLAN ID不同时，看是否在允许列表

         1. 若允许列表允许，保留原本的Tag，转发

         2. 若允许列表不允许，则丢弃该帧

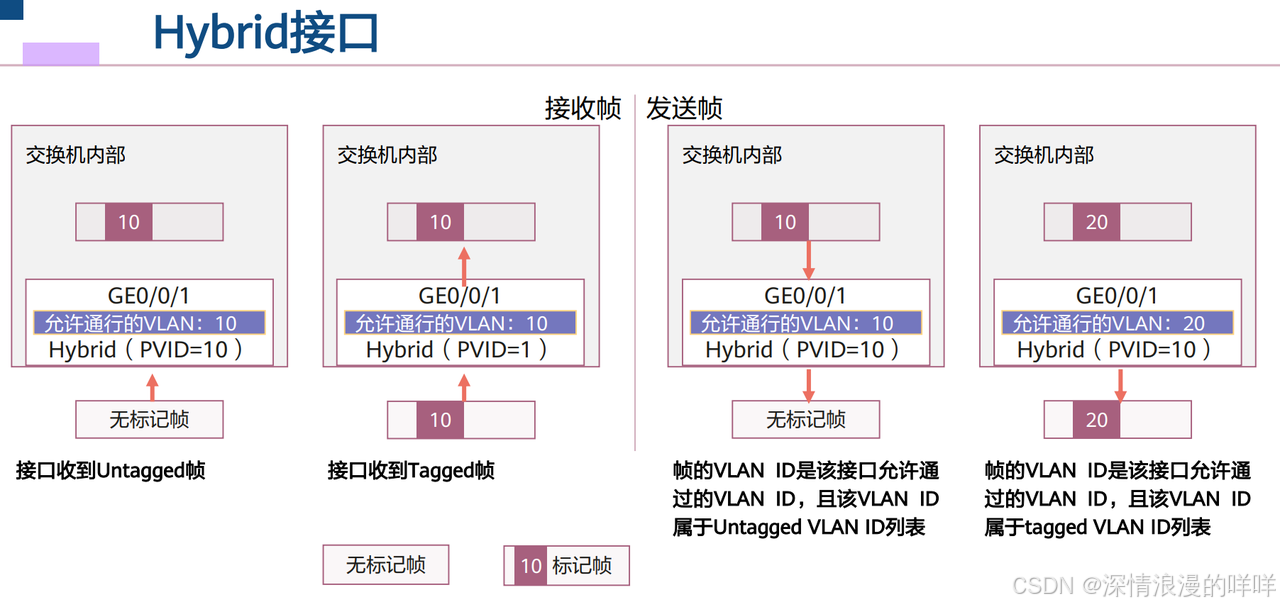

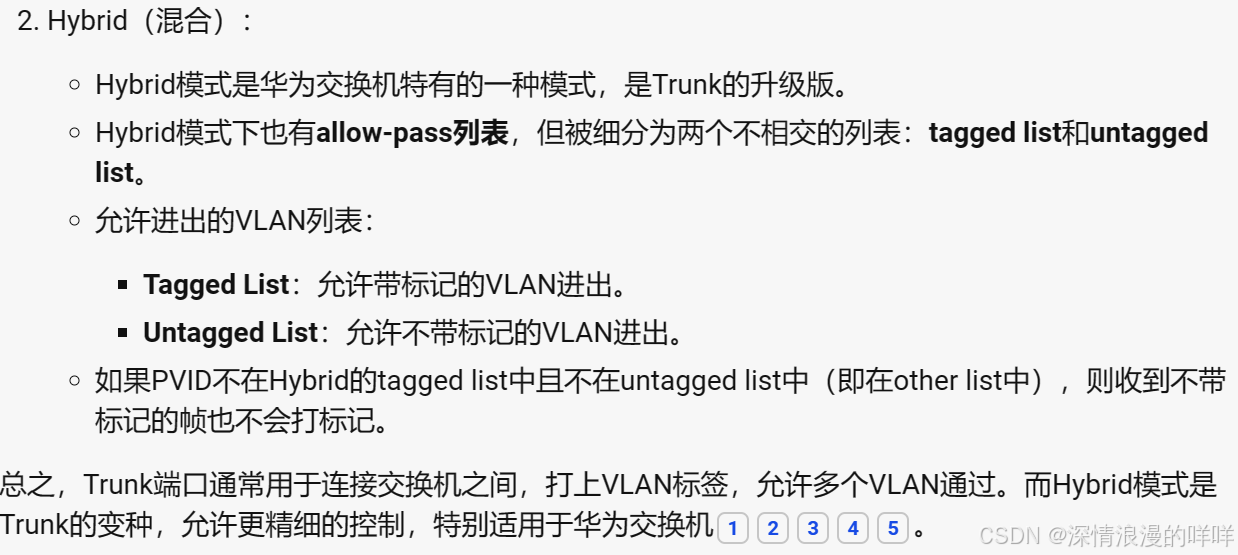

3. Hybrid

(Native VLAN作为缺省VLAN)(处在Access与Trunk之间，比较灵活)

1. 接收帧时的处理

   1. 当收到的帧不带Tag，接受该帧

      1. 当端口没有加入缺省VLAN时，丢弃该帧

      2. 当端口已经加入缺省VLAN时，为帧添加缺省VLAN的Tag，等待转发

   2. 当收到的帧带Tag，接受该帧

      1. 将该帧与缺省VLAN进行比较，若缺省VLAN与该帧VLAN ID不同，看是否在允许列表

         1. 若在允许列表，则保留原本Tag，等待转发

         2. 若不在允许列表，丢弃该帧

      2. 将该帧与缺省VLAN进行比较，缺省VLAN与该帧VLAN ID相同，保留Tag，等待转发

2. 发送帧时的处理（主要区别：带不带tag出去用户可以自定义）

   1. 内部Tag会与缺省VLAN进行比较，当内部VLAN ID与与缺省VLAN ID不同时，判断允许列表

      1. 若允许列表允许，则根据配置判断是否携带Tag，再发送数据帧

      2. 若允许列表不允许，丢弃该帧

4.总结

• 当接收到不带VLAN标签的数据帧时：

        Access接口、Trunk接口、Hybrid接口都会给数据帧打上VLAN标签，但Trunk接口、Hybrid接口会根据数据帧的VID是否为其允许通过的VLAN来判断是否接收，而Access接口则无条件接收。

• 当接收到带VLAN标签的数据帧时：

        Access接口、Trunk接口、Hybrid接口都会根据数据帧的VID是否为其允许通过的VLAN（Access接口允许通过的VLAN就是缺省VLAN）来判断是否接收。

• 当发送数据帧时：

  • Access接口直接剥离数据帧中的VLAN标签。

  • Trunk接口只有在数据帧中的VID与接口的PVID相等时才会剥离数据帧中的VLAN标签。

  • Hybrid接口会根据接口上的配置判断是否剥离数据帧中的VLAN标签。

        因此，Access接口发出的数据帧肯定不带Tag，Trunk接口发出的数据帧只有在默认VLAN的数据帧不带Tag，其他都带VLAN标签，Hybrid接口发出的数据帧可根据需要设置某些VLAN的数据帧带Tag，某些VLAN的数据帧不带Tag。
