新写了一个项目 DebugTool（用于调试eMMC）

成品在个人资源界面

一.串口操作

1.开串口

1. 点击scan，会列出当前电脑连接的串口，选择目前xu4连接的串口，
2. 点击open，会设定当前串口收发模式（波特率：115200；数据位数：8；奇偶校验：无；流控制：无；停止位：1）底层发送mmc_serial字符串。将下位机的case跑起来。

1. 点击close关闭当前串口退出当前case

2.串口打开失败

如果串口打开失败
弹窗：

3.关串口

点击close

二.主界面使用说明

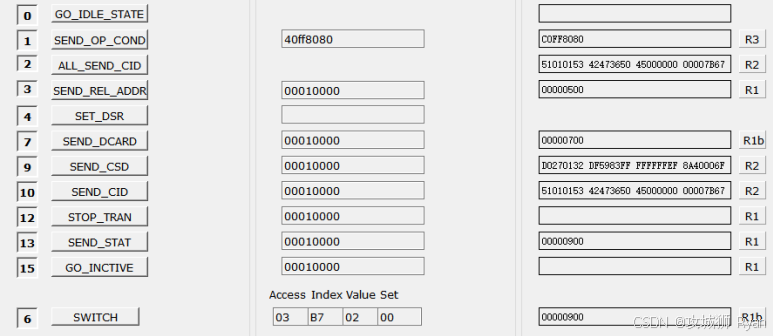

1.basic界面

Command列代表当前的支持的Command序列，同行的Argument代表同行的command的参数。

使用说明：

选择要发的command，可点击下拉箭头选择参数，选择好参数后，点击对应command 的button，在Response列可看到对应的response.

如果接受超时（超时时间2s），则会显示

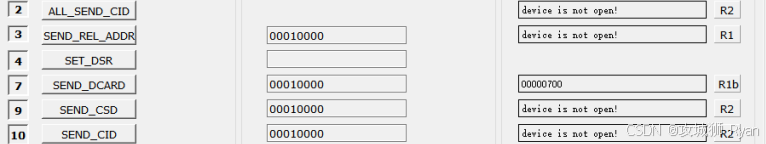

如果串口没开，显示“device is not open”

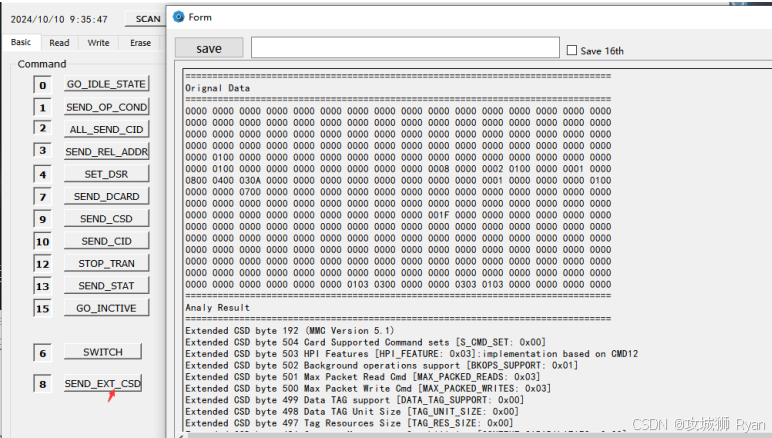

下面是读取ext_csd的数据

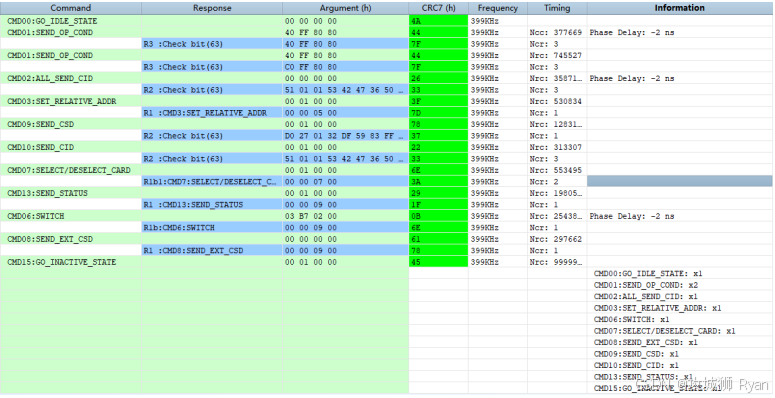

采集的时序如下图所示：

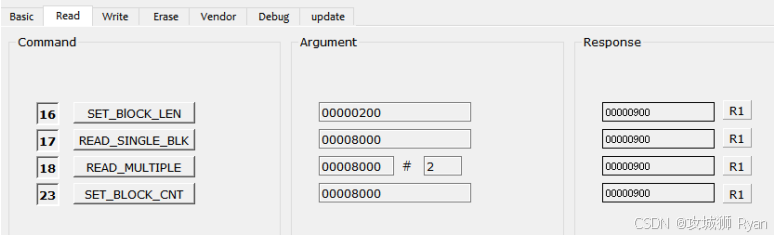

2.read界面

基本操作与Basic界面类似。

选择命令参数 点击对应button，其中cmd18参数框旁边的文本框代表多块读要读取的块数

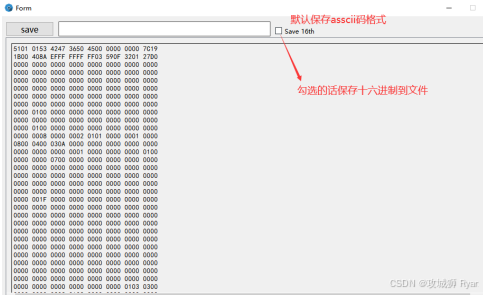

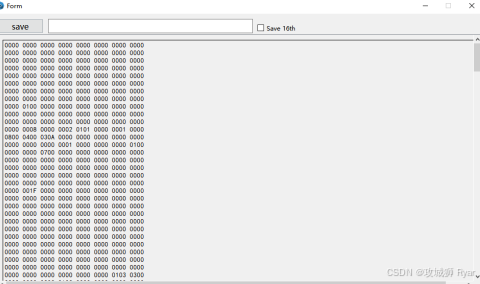

读取成功会出现新的界面用于显示收到数据，点击save按钮选择目标路径以及文件名后可将数据保存。

READ_SINGLE_ BLOCK:

READ_MULTIPLE_ BLOCK:

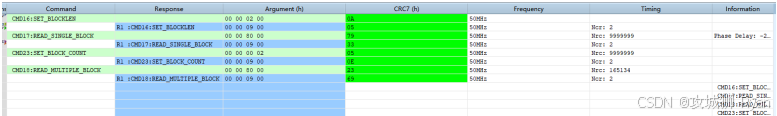

时序：

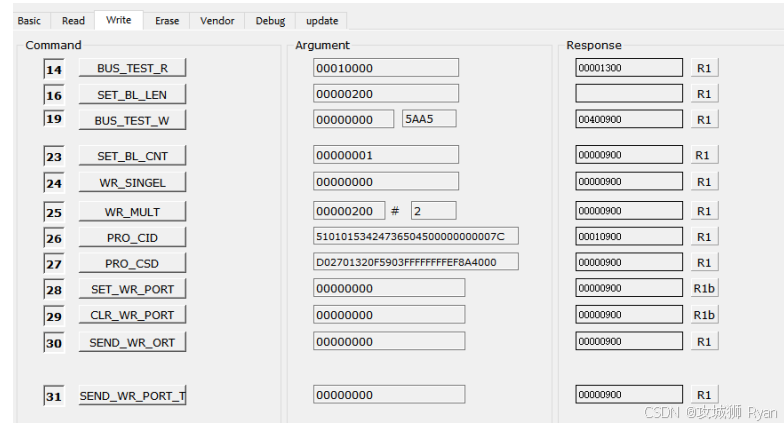

3.write界面

Write用户界面是用于与eMMC进行交互的上位机软件界面。通过该界面，用户可以执行单块写入、多块写入、总线测试以及写保护等操作。操作完成后，界面会在对应的Response框中显示操作的返回值。

以下是一些常见的命令及其参数说明：

SET_BL_LEN：设置块长度。

SET_BL_CNT：设置块的个数。

WR_SINGEL：写单个块。参数为目标地址和要写入的数据。

WR_MULT：写多个块。参数为目标起始地址、要写入的字节数和数据。

PRO_CID：编程CID（Card Identification）寄存器（此命令只能发送一次，通常情况下，此命令是为厂商保留的。）。

PRO_CSD：编程CSD（Card Specific Data）寄存器。

SET_WR_PORT、CLR_WR_PORT、SEND_WR_ORT、SEND_WR_PORT_T：这些命令与写端口相关，用于设置、清除和发送写端口数据。参数为要写入的数据或相关配置信息。

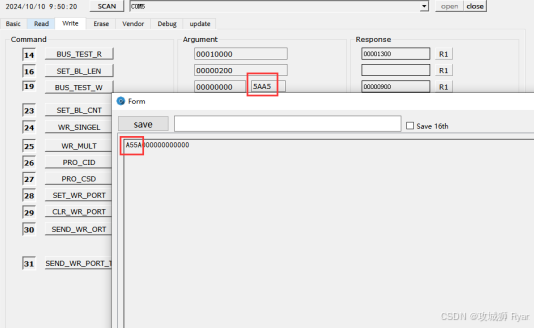

BUST_TEST_W/R:

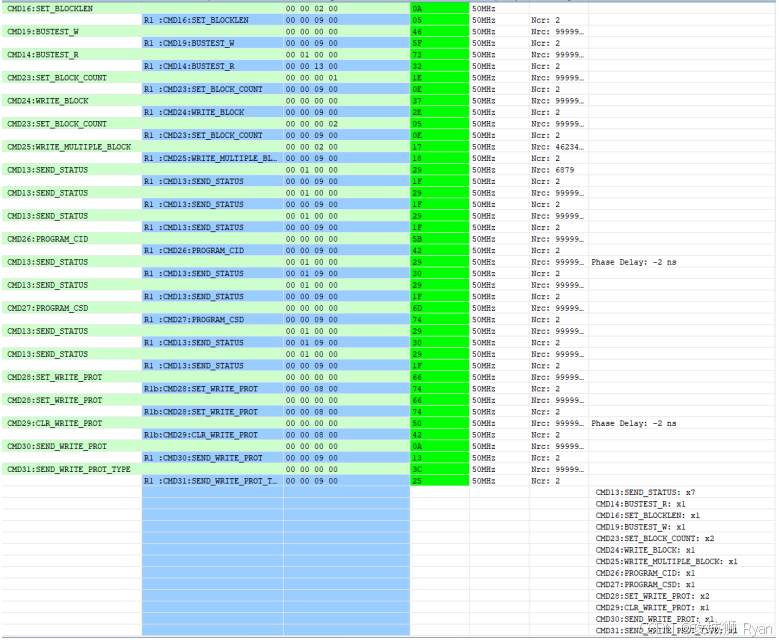

时序：

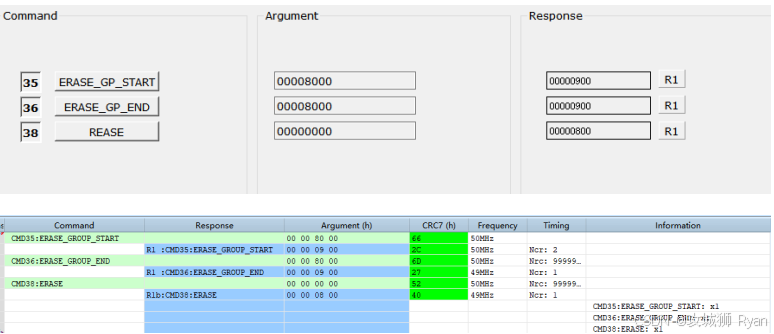

1. Erase界面

该界面是擦除界面，ERASE_GROUP_START 设置选定擦除的范围中，第一个擦除分组的

地址 ，ERASE_GROUP_END设置选定擦除的范围中，最后一个擦除分组的地址。

ERASE 根据参数擦除所有选定的写块。

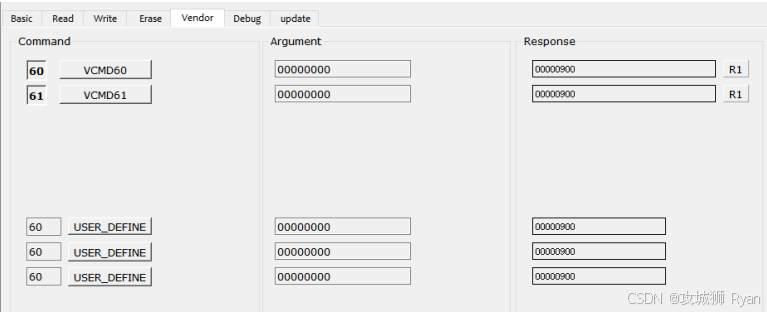

5.Vendor界面

支持三个用户自定义command

在左边的数字框中选中要发的command，填入自定义参数，xu4收到并成功返回后会将结果显示在同行的Response栏中。

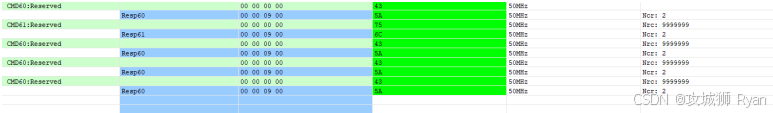

时序：

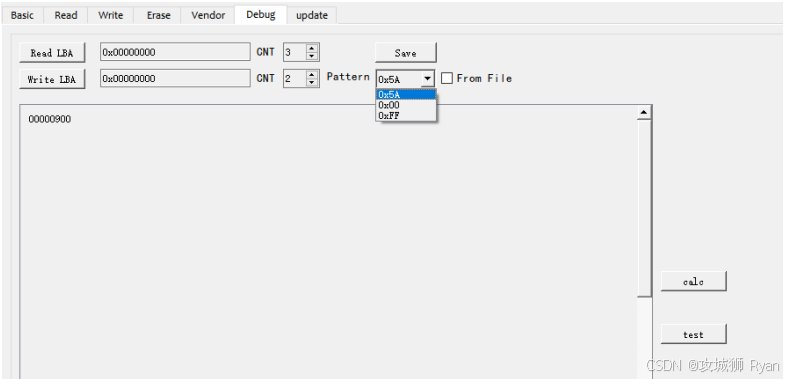

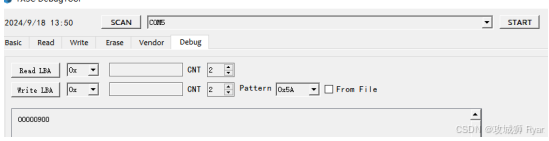

6. debug界面

READ_LBA:

（1）读数据时填写要读的地址，块数（其中块数=1，cmd发cmd17.块数>1.cmd发cmd23+cmd18）填写完成后点击Read LBA

当数据显示上来之后，会显示在下面框中。

（2）写数据时同读数据操作类似，不同的是若没有选中

复选框则发送

中指定的block。

若勾选

则会跳出文件选择框，

xu4收到写完后下面显示框会出现操作结果（R1类型）

注：

填写地址的这个框同时支持16（10）进制，如果参数前加0x就默认16进制数据发送，不加0x上位机将认定填写的数据为10进制将转换为对应的16进制

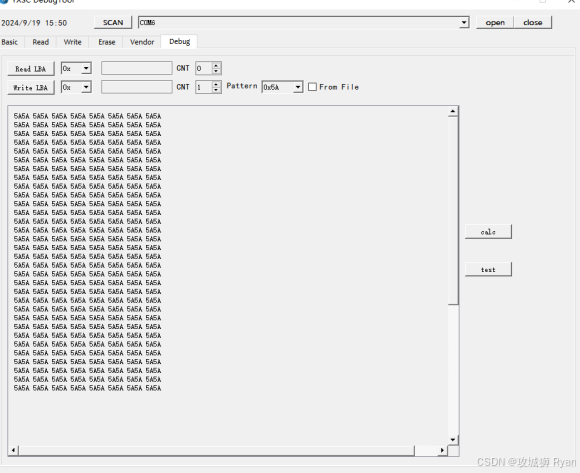

WRITE_LBA

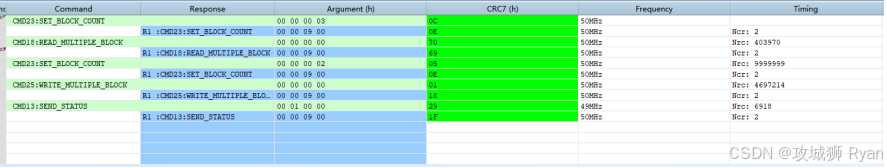

时序：

测试cmd列表：

CMD	Command Name	Verified
0	GO_IDLE_STATE	是
1	SEND_OP_COND	是
2	ALL_SEND_CID	是
3	SEND_REL_ADDR	是
4	SET_DSR
6	SWITCH	是
7	SEND_DCARD	是
8	SEND_EXT_CSD	是
9	SEND_CSD	是
10	SEND_CID	是
12	STOP_TRAN	是
13	SEND_STAT	是
14	BUS_TEST_R	是
15	GO_INCTIVE	是
16	SET_BIOCK_LEN	是
17	READ_SINGLE_BLK	是
18	READ_MULTIPLE_BLK	是
19	BUS_TEST_W	是
23	SET_BLOCK_CNT	是
24	WR_SINGLE_BLK	是
25	WR_MULTIPLE_BLK	是
26	PRO_CID	是
27	PRO_CSD	否
28	SET_WR_PORT	是
29	CLR_WR_PORT	是
30	SEND_WR_ORT	是
31	SEND_WR_PORT_T	是
35	ERASE_GP_START	是
36	ERASE_GP_END	是
38	ERASE	是
60	USER_DEFINE	是
61	USER_DEFINE	是
