一：stm32通过I2C接口实现温湿度（AHT20）的采集

1.了解12C总线协议

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

2.I2C的两种方式——硬件I2C和软件I2C

①硬件I2C
直接利用 STM32 芯片中的硬件 I2C 外设。

硬件I2C的使用
只要配置好对应的寄存器，外设就会产生标准串口协议的时序。在初始化好 I2C 外设后，只需要把某寄存器位置 1，此时外设就会控制对应的 SCL 及 SDA 线自动产生 I2C 起始信号，不需要内核直接控制引脚的电平。

②软件I2C
直接使用 CPU 内核按照 I2C 协议的要求控制 GPIO 输出高低电平，从而模拟I2C。

软件I2C的使用
需要在控制产生 I2C 的起始信号时，控制作为 SCL 线的 GPIO 引脚输出高电平，然后控制作为 SDA 线的 GPIO 引脚在此期间完成由高电平至低电平的切换，最后再控制SCL 线切换为低电平，这样就输出了一个标准的 I2C 起始信号。

③两者的差别
硬件 I2C 直接使用外设来控制引脚，可以减轻 CPU 的负担。不过使用硬件I2C 时必须使用某些固定的引脚作为 SCL 和 SDA，软件模拟 I2C 则可以使用任意 GPIO 引脚，相对比较灵活。对于硬件I2C用法比较复杂，软件I2C的流程更清楚一些。如果要详细了解I2C的协议，使用软件I2C可能更好的理解这个过程。在使用I2C过程，硬件I2C可能通信更加快，更加稳定。

3、实现AHT20采集程序

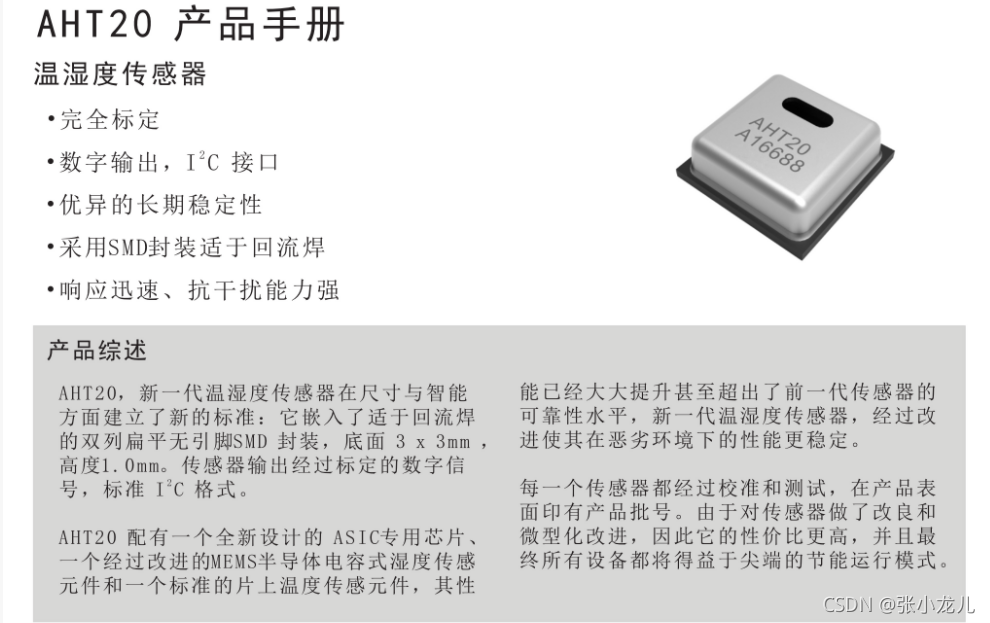

（1）.了解AHT20芯片的相关信息

（2）.代码实现

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"


int main(void)
{
	delay_init();
	uart_init(115200);
	IIC_Init();
		while(1)
	{
		printf("温度湿度显示");
		read_AHT20_once();
		delay_ms(1500);
  }
}

（3）.结果

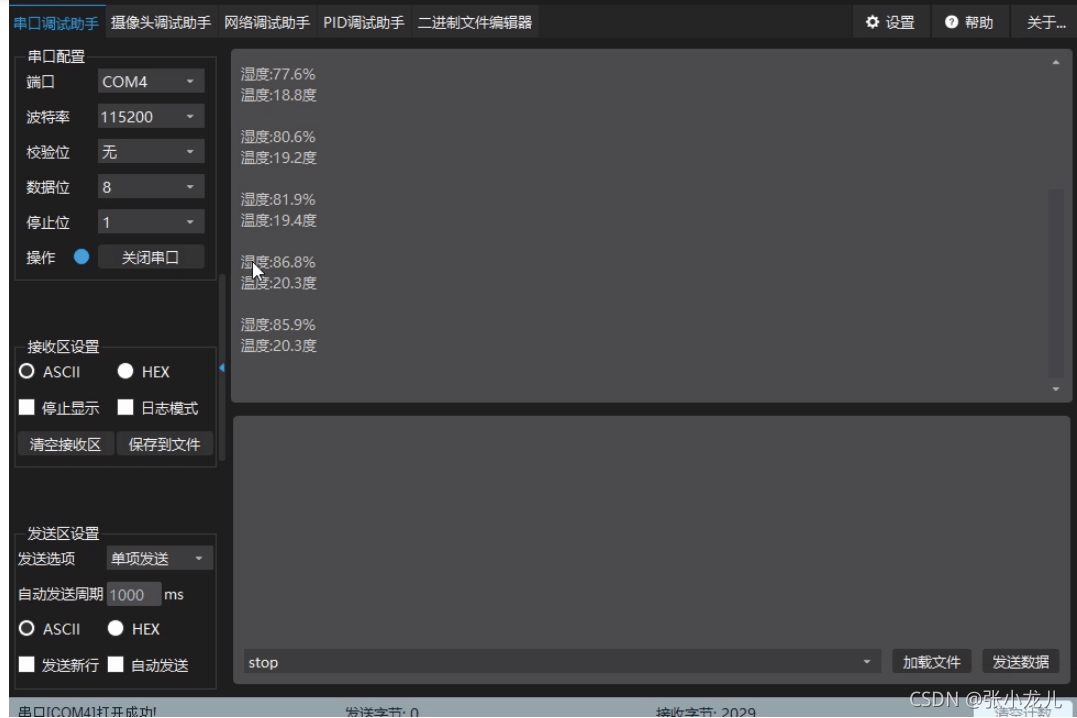

随着吹气，温度逐渐升高。

二：基于STM32的0.96寸OLED显示屏显示数据

1.SPI简介

SPI是串行外设接口（Serial Peripheral Interface）的缩写，是由 Motorola 公司提出的一种高速的，全双工，同步的通信总线，被广泛地使用在 ADC、LCD 等设备与 MCU 间要求通讯速率较高的场合。SPI总线系统可直接与各个厂家生产的多种标准外围器件连接，该接口一般使用4条线：串行时钟线（SCK）、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOST和低电平有效的从机选择线C/S(有的SPI接口芯片带有中断信号线INT或INT、有的SPI接口芯片没有主机输出/从机输入数据线MOSI)。

2.OLED原理

OLED（OrganicLight-Emitting Diode），又称为有机电激光显示、有机发光半导体（OrganicElectroluminesence Display，OLED）。OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。当二者在发光层相遇时，产生能量激子，从而激发发光分子最终产生可见光。

3.使用0.96寸OLED显示屏显示数据

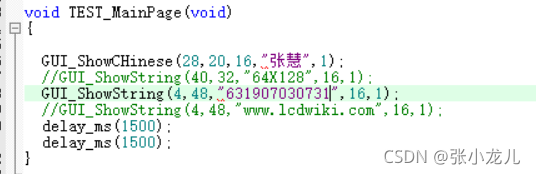

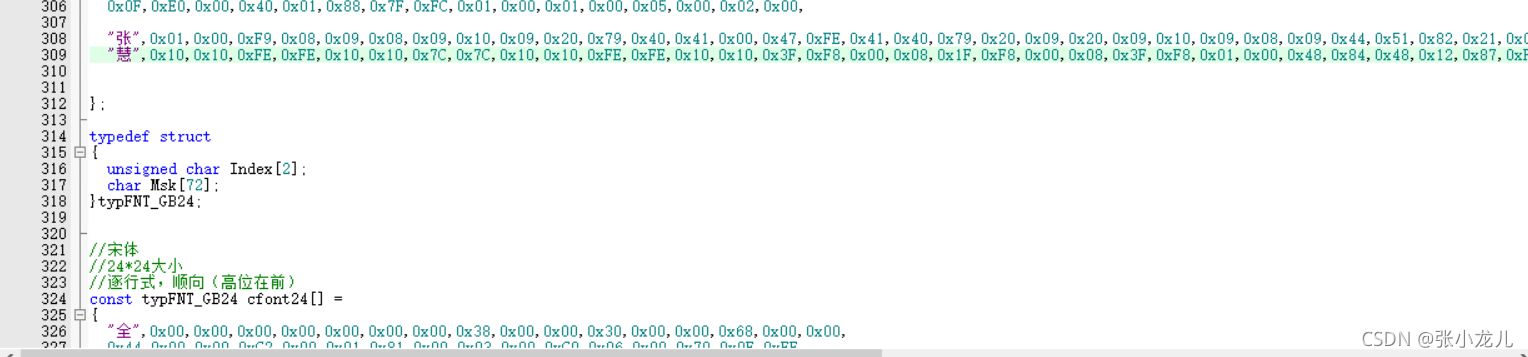

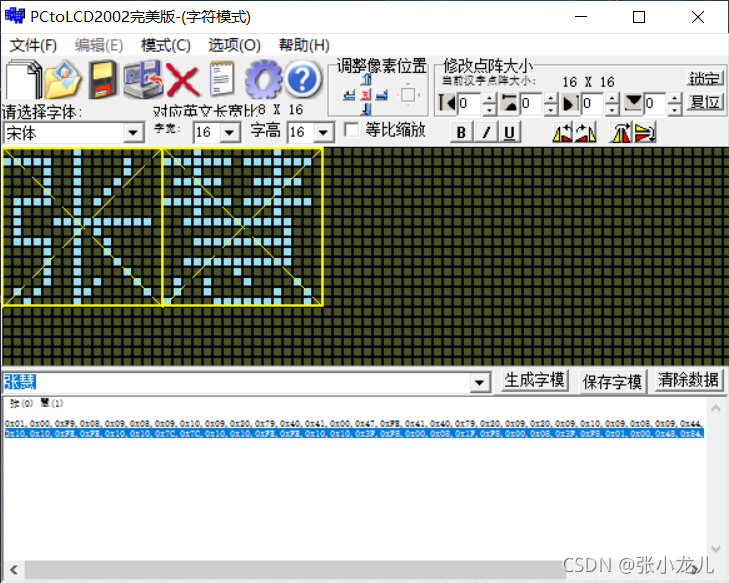

（1）名字
