前言
上一章代码中最后一段代码有一行注释，这里其实是我引用来uniforms中的变量，我想你如果还记得第一章的内容，那你应该知道他是怎么来的，
float x = st.x;
// ${uFormula};
y=x;
自定义变量
这里我再次说明一下，threejs创建ShaderMaterial的时候可以创建一个uniforms的对象存储我们更新glsl视图的参数，比如这里的uFormula，他的意思就是公式。我们可以将片源着色器改成一个箭头函数返回glsl字符串，并且在上述位置获取window上的uFormula变量（前提你取消了注释）。
// 片元着色器代码
const getFragment = () => {
const fragment = `
······
void main() {
vec2 st = vUv;
// 扩大坐标系 现在整个uv的 xy在0-10之间来变化来
st*=10.;
float y = st.y;
float x = st.x;
······
// ${uFormula};
y=x;
······
}
`;
准备好后我们将创建shaderMaterial的代码稍作修改
const _04_lines = new ShaderMaterial({
uniforms: {
uTime: { value: 1.0 },
uFormula: {
value: 'y=sin(x)', onFinishChange: (e) => {
window.uFormula = e
changefrag()
}
}
},
vertexShader: vertex,
fragmentShader: getFragment(),
side: DoubleSide,
transparent: true,
});
const changefrag = () => {
console.log(_04_lines);
_04_lines.fragmentShader = getFragment();
_04_lines.needsUpdate = true;
}
export default _04_lines
然后在ui框架对应渲染部分 initPannel（该处使用vue3）对gui做一修改
const initPanel = (uniforms) => {
const panel = new GUI({ width: 310 });
for (let k in uniforms) {
let item = uniforms[k];
const folder = panel.addFolder(k);
const contorller = folder.add(item, "value", item.min, item.max);
contorller.onChange((e) => {
if (item.onChange) item.onChange(e);
});
contorller.onFinishChange((e) => {
if (item.onFinishChange) item.onFinishChange(e);
});
}
};
....
重复代码不做赘述
...
const init = () => {
const { renderer, camera, scene } = initThree(threeRef.value);
const geometry = new PlaneGeometry(2, 2, 200, 200);
const material = shaderMaterials[props.id];
initAnimate(material);
let uniforms = material.uniforms;
if (props.panel == "addpanel") initPanel(uniforms);
const plane = new Mesh(geometry, material);
scene.add(plane);
};
onMounted(() => {
init();
});

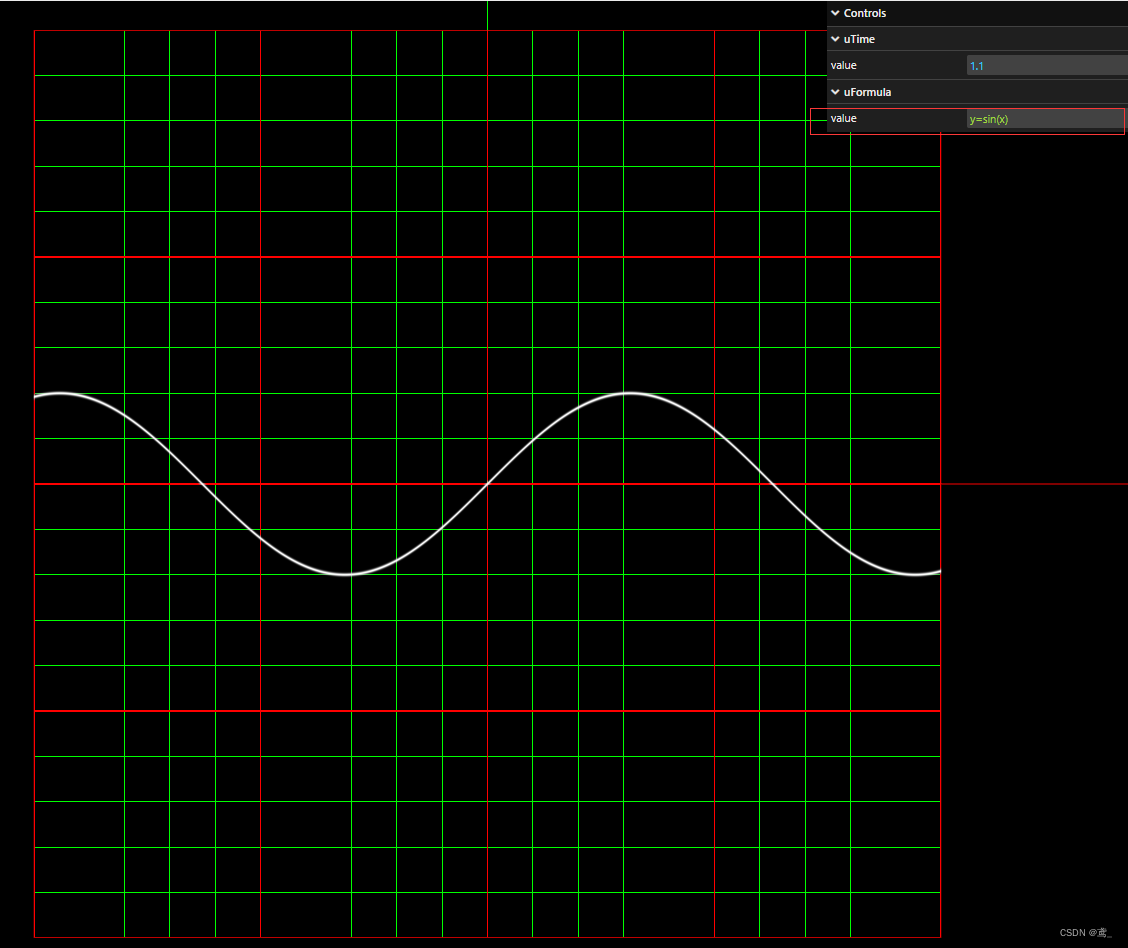

再次运行代码，你就可以通过这个参数修改函数了，这可以方便你构建想要的图像。
完整的shadermaterial代码
import { DoubleSide, ShaderChunk, ShaderMaterial } from "three";
window.uFormula = 'y=sin(x)'
const vertex = `
${ShaderChunk.logdepthbuf_pars_vertex}
bool isPerspectiveMatrix(mat4) {
return true;
}
varying vec4 m_pos;
varying vec2 vUv;
void main () {
vUv = uv;
// 从贴图中采样颜色值
vec3 newPosition = normal*vec3(0,0,0)+position;
gl_Position = projectionMatrix * modelViewMatrix * vec4(newPosition, 1.0);
${ShaderChunk.logdepthbuf_vertex}
}
`;
// 片元着色器代码
const fragment = `
${ShaderChunk.logdepthbuf_pars_fragment}
precision mediump float;
varying vec2 vUv;
uniform float uTime;
uniform float uFormula;
float plot(vec2 st, float pct){
return smoothstep( pct-0.05, pct, st.y) -
smoothstep( pct, pct+0.05, st.y);
}
float grid(in vec2 st,in vec2 start,in vec2 end,in float step,in float width){
float gr = 0.;
//
float sx = start.x;
float sy = start.y;
float ex = end.x;
float ey = end.y;
//
for(float i = sx;i<=ex;i+=step){
if(i-width<st.x&&i+width>st.x) gr=1.;
}
for(float i = sy;i<=ey;i+=step){
if(i-width<st.y&&i+width>st.y) gr=1.;
}
return gr;
}
void main() {
vec2 st = vUv;
st-=vec2(.5);
st*=10.;
float y = st.y;
float x = st.x;
${uFormula};
float pct = plot(st,y);
vec4 base = vec4(0.,0.,0.,0.);
float gr = grid(st,vec2(-10.,-10),vec2(10.,10.),.5,0.005);
float gr2 = grid(st,vec2(-10.,-10),vec2(10.,10.),2.5,0.01);
vec4 g = vec4(0.,1.,0.,gr);
vec4 g2 = vec4(1.,0.,0.,gr2);
base = mix(base,g,g.a);
base = mix(base,g2,g2.a);
vec4 line = vec4(1.,1.,1.,pct) ;
gl_FragColor =mix(base,line,line.a);
${ShaderChunk.logdepthbuf_fragment}
}
`;
const getFragment = () => {
const fragment = `
${ShaderChunk.logdepthbuf_pars_fragment}
precision mediump float;
varying vec2 vUv;
uniform float uTime;
uniform float uFormula;
float plot(vec2 st, float pct){
return smoothstep( pct-0.05, pct, st.y) -
smoothstep( pct, pct+0.05, st.y);
}
float grid(in vec2 st,in vec2 start,in vec2 end,in float step,in float width){
float gr = 0.;
//
float sx = start.x;
float sy = start.y;
float ex = end.x;
float ey = end.y;
//
for(float i = sx;i<=ex;i+=step){
if(i-width<st.x&&i+width>st.x) gr=1.;
}
for(float i = sy;i<=ey;i+=step){
if(i-width<st.y&&i+width>st.y) gr=1.;
}
return gr;
}
void main() {
vec2 st = vUv;
st-=vec2(.5);
st*=10.;
float y = st.y;
float x = st.x;
// Smooth interpolation between 0.1 and 0.9
// float grid =
// y = mod(x,0.5); // 返回 x 对 0.5 取模的值
// y = fract(y); // 仅仅返回数的小数部分
// y = ceil(x); // 向正无穷取整
// y = floor(x); // 向负无穷取整
// y = sign(x); // 提取 x 的正负号
// y = abs(x); // 返回 x 的绝对值
// y = clamp(x,0.0,1.0); // 把 x 的值限制在 0.0 到 1.0
// y = min(0.0,x); // 返回 x 和 0.0 中的较小值
// y = max(0.0,x); // 返回 x 和 0.0 中的较大值
// y = 1.0-pow(abs(x),.5); // 返回 x 和 0.0 中的较大值
${uFormula};
float pct = plot(st,y);
vec4 base = vec4(0.,0.,0.,0.);
float gr = grid(st,vec2(-10.,-10),vec2(10.,10.),.5,0.005);
float gr2 = grid(st,vec2(-10.,-10),vec2(10.,10.),2.5,0.01);
vec4 g = vec4(0.,1.,0.,gr);
vec4 g2 = vec4(1.,0.,0.,gr2);
base = mix(base,g,g.a);
base = mix(base,g2,g2.a);
vec4 line = vec4(1.,1.,1.,pct) ;
gl_FragColor =mix(base,line,line.a);
${ShaderChunk.logdepthbuf_fragment}
}
`;
return fragment
}
const uniforms = {
uTime: { value: 1.0 },
uFormula: { value: 'y=sin(x)' }
};
const _04_lines = new ShaderMaterial({
uniforms: {
uTime: { value: 1.0 },
uFormula: {
value: 'y=sin(x)', onFinishChange: (e) => {
window.uFormula = e
changefrag()
}
}
},
vertexShader: vertex,
fragmentShader: getFragment(),
side: DoubleSide,
transparent: true,
});
const changefrag = () => {
console.log(_04_lines);
_04_lines.fragmentShader = getFragment();
_04_lines.needsUpdate = true;
}
export default _04_lines
你可以 尝试不同的代码,改一个试试吧,比如x的三次方？
// y = mod(x,0.5); // 返回 x 对 0.5 取模的值
// y = fract(y); // 仅仅返回数的小数部分
// y = ceil(x); // 向正无穷取整
// y = floor(x); // 向负无穷取整
// y = sign(x); // 提取 x 的正负号
// y = abs(x); // 返回 x 的绝对值
// y = clamp(x,0.0,1.0); // 把 x 的值限制在 0.0 到 1.0
// y = min(0.0,x); // 返回 x 和 0.0 中的较小值
// y = max(0.0,x); // 返回 x 和 0.0 中的较大值
// y = 1.0-pow(abs(x),.5); // 返回 x 和 0.0 中的较大值

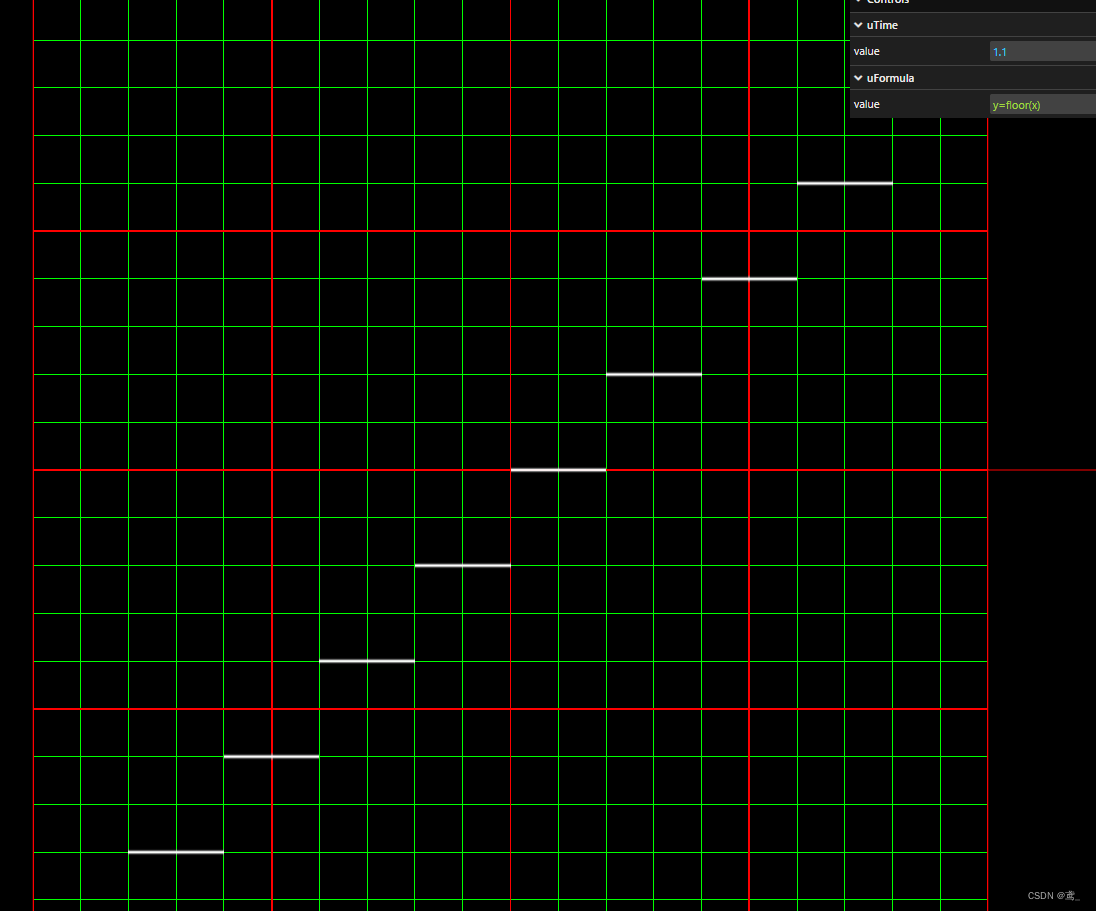

又或者其他什么的floor

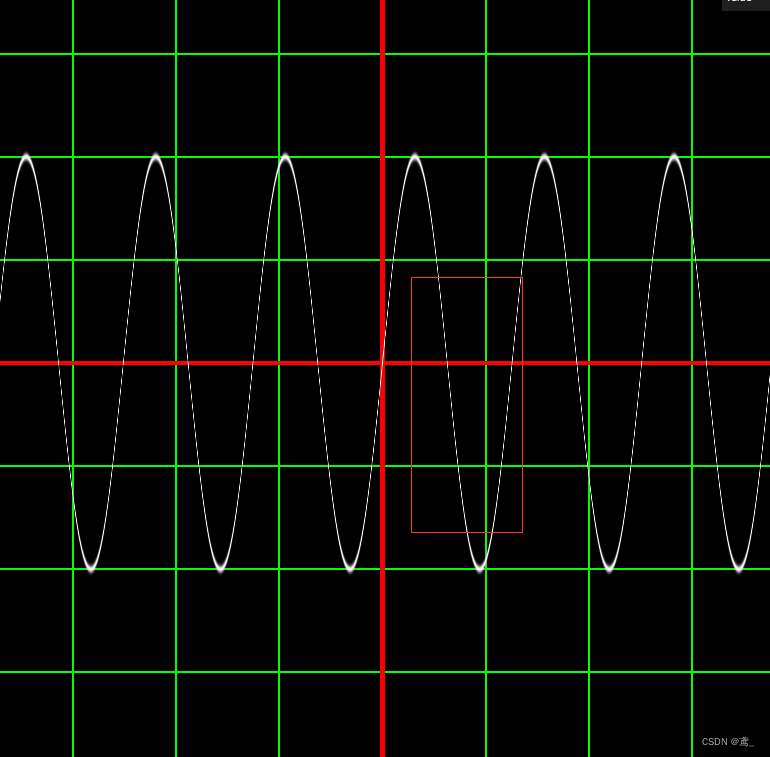

现在我们换回sin函数，做一些有趣的事情y=sin(x*10.)

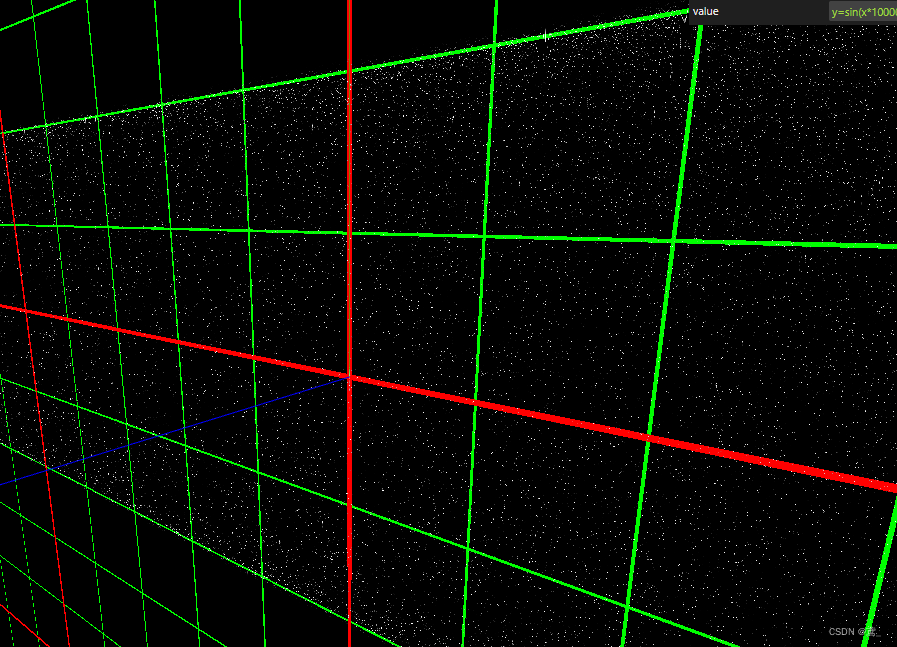

从数学角度来说图像只是被沿着x轴压缩了十倍，但我么可以注意到一些小细节，比如x一次倒数最小的时候，线条的变化，变成了dashline，其实这个现象你应该早就发现了，在远处看栅格或者x三次方的曲线，都有这种虚化现象，我们试着压缩更多一些，比如把10变成1000 10000或更大，是不是出现了和我一样的现象

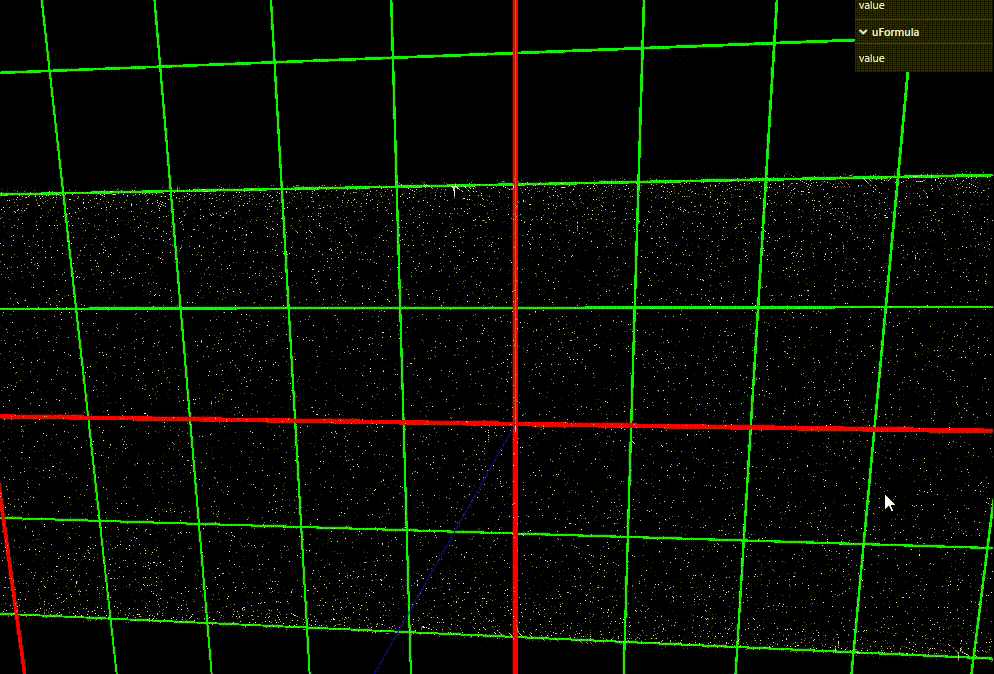

如果出现了不妨和我一样，加入时间参数，就像我们之前对单一颜色所做的，让他随着时间变化而变化
看起来像电视信号不好，像是···en 宇宙背景辐射？？虽然这是卡了个图像处理的bug，不过我们仍然乐意给他一个专业点的名称————噪声（noise）,如果你看见他了，并在你的电脑上复现了他，恭喜你！你将开启关于美的无垠之门，而我，也将陪你一路前行！
