【数据结构】二叉树(Binary Tree)

一、树的概念及结构

树是一种非线性的数据结构，它是由n（n>=0）个有限结点组成一个具有层次关系的集合。它看起来像一棵倒挂的树，根朝上，而叶子朝下，所以我们把它叫做为树。

根结点：没有前驱结点，是当前树中所有结点的祖先。

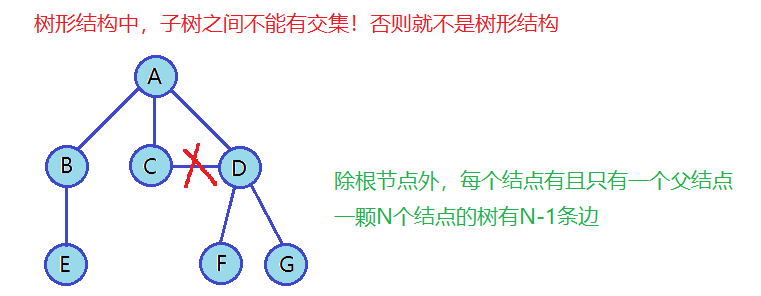

除根节点外，其余结点被分成一棵结构与树类似的子树。每棵子树的根结点有且只有一个前驱，可以有0个或多个后继。因此，树是递归定义的。

节点的度：一个节点含有的子树的个数称为该节点的度； 如上图：A的度为3。

叶子节点：度为0的节点称为叶子节点； 如上图：E、F、G为叶子节点。

双亲节点或父节点：若一个节点含有子节点，则这个节点称为其子节点的父节点； 如上图：A是B的父节点，B是E的父节点。

孩子节点或子节点：一个节点含有的子树的根节点称为该节点的子节点； 如上图：B是A的子节点，F是D的子节点。

兄弟节点：具有相同父节点的节点互称为兄弟节点； 如上图：B、C、D是兄弟节点。

树的度：一棵树中，最大的节点的度称为树的度； 如上图：树的度为3.

节点的层次：从根开始定义起，根为第1层，根的子节点为第2层，以此类推；

树的高度或深度：树中节点的最大层次/深度； 如上图：树的高度为3

堂兄弟节点：双亲在同一层的节点互为堂兄弟；如上图：E、F互为堂兄弟节点

节点的祖先：从根到该节点所经分支上的所有节点；如上图：A是所有节点的祖先

子孙：以某节点为根的子树中任一节点都称为该节点的子孙。如上图：所有节点都是A的子孙

森林：由m（m>0）棵互不相交的树的集合称为森林；

二、二叉树的概念及结构

1.二叉树的概念

二叉树是一种特殊的树，每个结点最多只能有两个子结点，即二叉树不存在度大于2的结点。

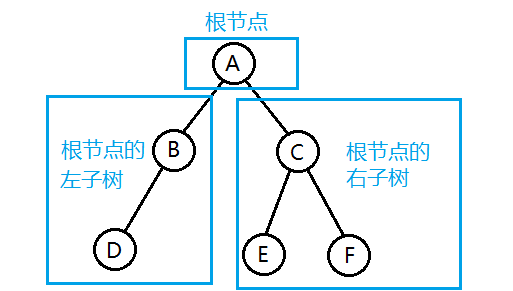

二叉树可以分为三个部分：根、左子树、右子树，每颗子树又可以划分为这三个部分，一直递归到叶子结点，叶子结点是其本身的根结点。
二叉树的子树有左右之分，次序不能颠倒，因此二叉树是有序树。

二叉树有五种基本形态：空树(B的右子树)、只有根节点(D、E、F)、只有左子树(B)、只有右子树、左右子树(A、C)都存在。

2.特殊的二叉树

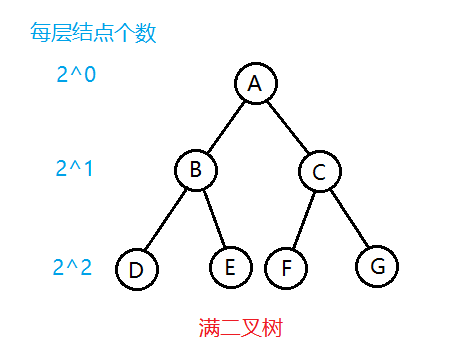

满二叉树：除了叶子结点之外的所有结点都有两个子结点。如果一个满二叉树的层数为K，那么结点总数是2⁰ + 2¹ + … + 2^k-1 = 2^k - 1个。

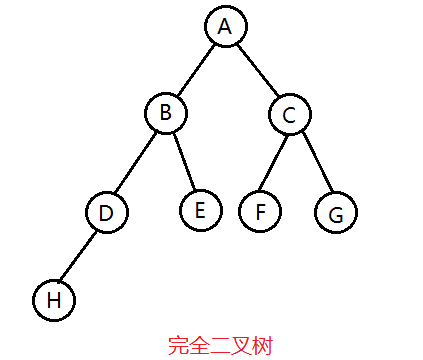

完全二叉树：除了最后一层，完全二叉树的每一层从左到右都是满的。也就是说，如果完全二叉树的层数为 h，那么前 h-1 层一定是一个满二叉树。
满二叉树是一种特殊的完全二叉树。

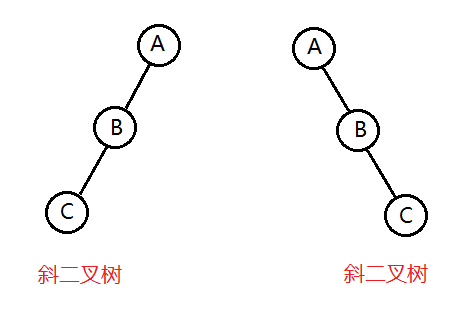

斜二叉树：除了叶子结点外，所有结点都只有一个结点，且是一个方向的结点，要么都只有左结点，要么都只有右结点。

3.二叉树的性质

1.任意二叉树第 i 层最多有2^i-1个结点。 ( i $\ge$ 1)
2.深度为 h 的任意二叉树的最大结点总数为2^h-1。( h $\ge$ 1)
3.任意二叉树中，度为0的叶子结点个数永远比度为2的结点个数多一个。
4.对于一个有n个结点的满二叉树，其深度 h=$lo{g}_2$(n+1)（向上取整）

三、二叉树的存储

二叉树一般可以使用两种结构存储，一种顺序结构，一种链式结构。

顺序存储

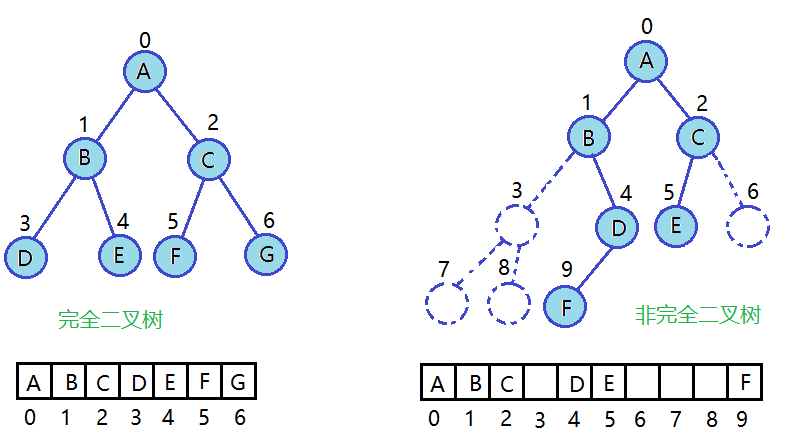

二叉树的顺序结构存储就是使用数组来存储。按照层序遍历的顺序（从上到下，从左到右）依次将结点存储在数组中，如果某个结点的左结点或者右结点不存在，则对应的数组的位置就为空，不存储元素。

• 二叉树顺序存储在物理上是一个数组，在逻辑上是一颗二叉树。
• 二叉树以数组方式存储，父子结点下标的关系：左结点下标 = 2*父结点下标+1，右结点下标 = 2*父结点下标+2，父结点下标 = （任意孩子结点下标-1）/ 2。
• 由上图可以看出，如果是非完全二叉树用数组来表示，则会存在空间浪费，所以使用数组一般只适合表示完全二叉树。而对于一般的二叉树，常用链式存储结构。

• 链式存储

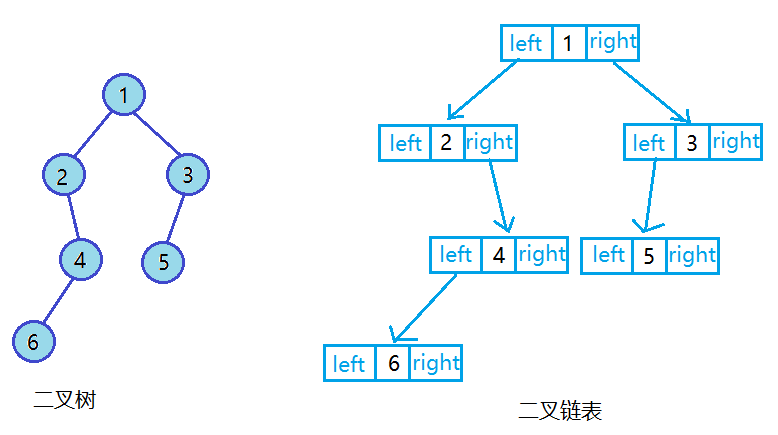

  二叉树的链式存储结构是指，用链表来表示一棵二叉树，即用链来指示元素的逻辑关系。 通常的方法是链表中每个结点由三个域组成，数据域和左右指针域，左右指针分别用来存储该结点左孩子和右孩子所在结点的存储地址 。



  四、二叉树的实现

  接下来我们用链表来实现二叉树的创建与遍历。

  二叉树定义

  typedef char BTDataType;
  typedef struct BinaryTreeNode
  {
  	BTDataType data;//数据
  	struct BinaryTreeNode* left;//左孩子结点
  	struct BinaryTreeNode* right;//右孩子结点
  }BTNode;


  1.创建二叉树

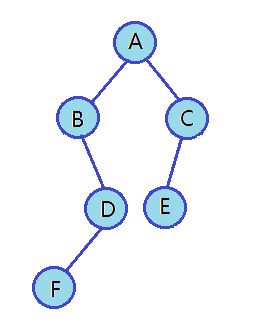

  以上图为例建立一棵二叉树。
  以下代码并不是真正创建二叉树的方式，只是为了方便大家理解，所以手动快速创建一棵简单的二叉树。等后面学完二叉树遍历之后，我们再讲解二叉树的真正创建方式。

  //动态申请结点
  BTNode* BuyNode(BTDataType x)
  {
  	BTNode* node = (BTNode*)malloc(sizeof(BTNode));
  	if (NULL == node)
  	{
  		perror("malloc");
  		return NULL;
  	}
  	node->data = x;
  	node->left = node->right = NULL;
  	return node;
  }
  //创建二叉树
  BTNode* CreatTree()
  {
  	BTNode* node1 = BuyNode('A');
  	BTNode* node2 = BuyNode('B');
  	BTNode* node3 = BuyNode('C');
  	BTNode* node4 = BuyNode('D');
  	BTNode* node5 = BuyNode('E');
  	BTNode* node6 = BuyNode('F');
  	node1->left = node2;
  	node1->right = node3;
  	node2->right = node4;
  	node3->left = node5;
  	node4->left = node6;
  	return node1;
  }


  2.二叉树的遍历

• 前面我们讲过，二叉树分为：根、左子树、右子树。每个结点的左右子树又可以划分为这三个部分，直到最后一层的叶子结点，叶子结点是其本身的根结点，左右结点为空。根据这一特点，可以看出，二叉树定义是递归式的。
• 二叉树遍历是按照某种特定的规则，依次访问每个节点，并且每个节点只访问一次。根据根节点的访问顺序分为三种遍历方式：前序遍历、中序遍历和后序遍历。

•

  前序遍历

  前序遍历的访问顺序：根结点、左子树、右子树。
  其中，对于每棵子树，访问顺序也是根结点、左子树、右子树，一直递归到空结点。



  相同颜色框的是相同根节点的左右子树

  比如上图的前序遍历访问顺序为：A B NULL D F NULL NULL NULL C E NULL NULL NULL
  而我们一般不打印空结点，所以前序遍历结果为：A B D F C E

  //前序遍历
  void PreOrder(BTNode* root)
  {
  	if (NULL == root)
  	{
  		//printf("NULL ");
  		return;
  	}
  	printf("%c ", root->data);//打印根节点的值
  	PreOrder(root->left);//遍历子树
  	PreOrder(root->right);//遍历右子树
  }


  中序遍历

  中序遍历的访问顺序：左子树、根结点、右子树。
  还是拿上图示例，中序遍历访问顺序为：NULL B NULL F NULL D NULL A NULL E NULL C NULL
  去掉空结点后，中序遍历结果为：B F D A E C




  //中序遍历
  void InOrder(BTNode* root)
  {
  	if (NULL == root)
  	{
  		//printf("NULL ");
  		return;
  	}
  	InOrder(root->left);
  	printf("%c ", root->data);
  	InOrder(root->right);
  }


  后序遍历

  中序遍历的访问顺序：左子树、右子树、根结点。



  上图二叉树的后序遍历访问顺序为：NULL NULL NULL F NULL D B NULL NULL E NULL C A
  去掉空结点后，后序遍历结果为：F D B E C A

  //后序遍历
  void PostOrder(BTNode* root)
  {
  	if (NULL == root)
  	{
  		//printf("NULL ");
  		return;
  	}
  	PostOrder(root->left);
  	PostOrder(root->right);
  	printf("%c ", root->data);
  }


  层序遍历

  二叉树的层次遍历最好理解，从二叉树的根结点开始，从上到下每一层按照从左到右的顺序遍历。比如上图中二叉树的层序遍历为：A B C D E F

  前面三种遍历都是以递归的形式，而层序遍历可以用队列来实现非递归遍历。前面我们已经用C语言写过队列（点击跳转文章）结构，可以在vs中直接将队列的相关代码copy过来使用，在源文件和头文件中直接添加现有项即可。

  并将队列中的类型改为二叉树类型

  //typedef int QDataType;
  typedef struct BinaryTreeNode* QDataType;


  具体过程是：先将当前节点入队列，访问当前结点，再将当前结点出队列。然后将当前结点的左结点和右结点按顺序入队，如果为空结点则不用入队，直到队列为空。

  //层序遍历
  void LevelOrder(BTNode* root)
  {
  	assert(root);
  	Queue q;
  	QueueInit(&q);
  	QueuePush(&q, root);
  	while (!QueueEmpty(&q))
  	{
  		BTNode* front = QueueFront(&q);
  		QueuePop(&q);
  		printf("%c ", front->data);
  		if(front->left != NULL)
  			QueuePush(&q, front->left);
  		if (front->right != NULL)
  			QueuePush(&q, front->right);
  	}
  	QueueDestroy(&q);
  	printf("\n");
  }


  根据遍历顺序创建二叉树

  数组a存储前序遍历的顺序，比如通过前面我们知道二叉树的前序遍历结果为A B NULL D F NULL NULL NULL C E NULL NULL NULL ；我们将NULL替换成字符#表示空。数组下标用指针接收，否则递归函数中不会改变实参。

  //根据前序遍历的顺序二叉树创建
  BTNode* BTreeCreate_PreOrder(BTDataType* a, int* pi)
  {
  	// 通过前序遍历的数组"AB#DF###CE###"构建二叉树
  	if (a[*pi] == '#')
  	{
  		(*pi)++;//数组下标+1
  		return NULL;
  	}
  	BTNode* node = BuyNode(a[*pi]);//根据数组元素构建二叉树结点
  	(*pi)++;
  	node->left = BTreeCreate_PreOrder(a, pi);
  	node->right = BTreeCreate_PreOrder(a, pi);
  	return node;
  }


  根据中序/后序顺序来构建二叉树同理。

  int main()
  {
  	char a[] = "AB#DF###CE###";
  	int i = 0;
  	BTNode* root = BTreeCreate_PreOrder(a, &i);
  	//BTNode* root = BTreeCreate();
  	PreOrder(root);
  	printf("\n");
  	InOrder(root);
  	printf("\n");
  	PostOrder(root);
  	printf("\n");
  	return 0;
  }


  3.二叉树的基本操作

  在前面二叉树递归遍历的基础上，我们可以实现一些二叉树的基本操作。

  1.总结点个数

  转换成子问题：二叉树总结点个数=1（根节点个数）+ 左子树的结点个数 + 右子树的节点个数。很容易想到递归。

  //二叉树的总结点个数
  int BTreeSize(BTNode* root)
  {
  	if (NULL == root)
  	{
  		return 0;
  	}
  	return 1 + BTreeSize(root->left) + BTreeSize(root->right);
  }


  2.二叉树高度

  当前树的高度 = 左右子树中比较高的高度+1

  //二叉树的高度
  int BTreeLevel(BTNode* root)
  {
  	if (NULL == root)//空结点则返回0
  	{
  		return 0;
  	}
  	int leftLevel = BTreeLevel(root->left);//左子树的高度
  	int rightLevel = BTreeLevel(root->right);//右子树的高度
  	return leftLevel > rightLevel ? leftLevel + 1 : rightLevel + 1;
  }


  最好不要写成下面这样，会造成重复递归，判断时遍历左右子树递归两次，返回结果时又递归一次，栈帧开销会很大。

  return BTreeLevel(root->left) > BTreeLevel(root->right) ?
  		BTreeLevel(root->left) + 1 : BTreeLevel(root->right) + 1;


  3.第K层结点个数

  求第K层结点个数，转换成子问题：求左子树第K-1层结点个数 + 右子树第K-1层结点个数

  //第k层结点的个数
  int BTreeLevelKSize(BTNode* root, int k)
  {
  	assert(k > 0);//默认根节点为第一层，所以不存在第0层
  	if (NULL == root)//空结点
  	{
  		return 0;
  	}
  	if (1 == k)//遍历到第k层
  	{
  		return 1;
  	}
  	return BTreeLevelKSize(root->left, k-1)+BTreeLevelKSize(root->right, k-1);
  }


  4.查找

  //查找值为x的结点
  BTNode* BTreeFind(BTNode* root, BTDataType x)
  {
  	if (NULL == root)
  		return NULL;
  	if (root->data == x)
  		return root;

  	BTNode* left = BTreeFind(root->left, x);
  	if (left)//左子树找到则返回
  		return left;
  	//左子树未找到，只可能存在于右子树
  	return BTreeFind(root->right, x);
  }


  5.判断二叉树是否是完全二叉树

  完全二叉树按层序走，非空结点一定是连续的。每次将当前结点的左右结点入队列，不用判空，空结点也入队列。遇到第一个空结点时，停止入队，开始判断队列中的元素是否都为空，若出现非空结点，说明不是完全二叉树，反之则是完全二叉树。

  //判断二叉树是否是完全二叉树
  bool BTreeComplete(BTNode* root)
  {
  	assert(root);
  	Queue q;
  	QueueInit(&q);
  	QueuePush(&q, root);
  	while (!QueueEmpty(&q))
  	{
  		BTNode* front = QueueFront(&q);
  		QueuePop(&q);
  		//完全二叉树按层序走，非空结点一定是连续的
  		if (NULL == front)//遍历到第一个空结点则退出循环，进入下个while循环判断
  		{
  			break;
  		}
  		else
  		{
  			//不为空则将左右孩子结点入队
  			QueuePush(&q, front->left);
  			QueuePush(&q, front->right);
  		}
  	}
  	//如果是完全二叉树，则队列中元素全是NULL
  	while (!QueueEmpty(&q))
  	{
  		BTNode* front = QueueFront(&q);
  		QueuePop(&q);
  		//有非空结点则说明非空结点不是完全连续，说明不是完全二叉树
  		if (front != NULL)
  		{
  			QueueDestroy(&q);//返回之前及时释放空间,防止内存泄露
  			return false;
  		}
  	}
  	QueueDestroy(&q);
  	return true;
  }


  4.销毁二叉树

  根节点最后释放，否则无法访问左右子树。

  //二叉树销毁（后序遍历）
  void BTreeDestroy(BTNode* root)
  {
  	if (NULL == root)
  		return;
  	BTreeDestroy(root->left);
  	BTreeDestroy(root->right);
  	free(root);
  	root = NULL;
  }


  完整代码：链式二叉树
