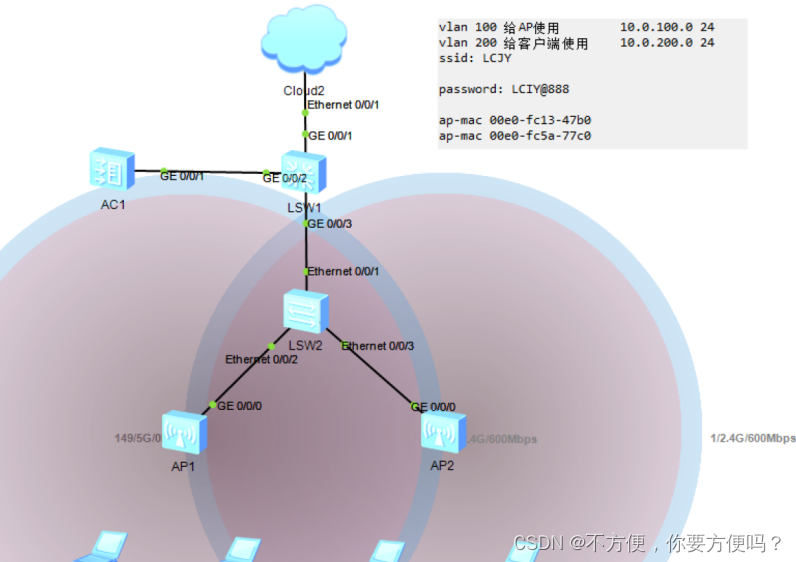

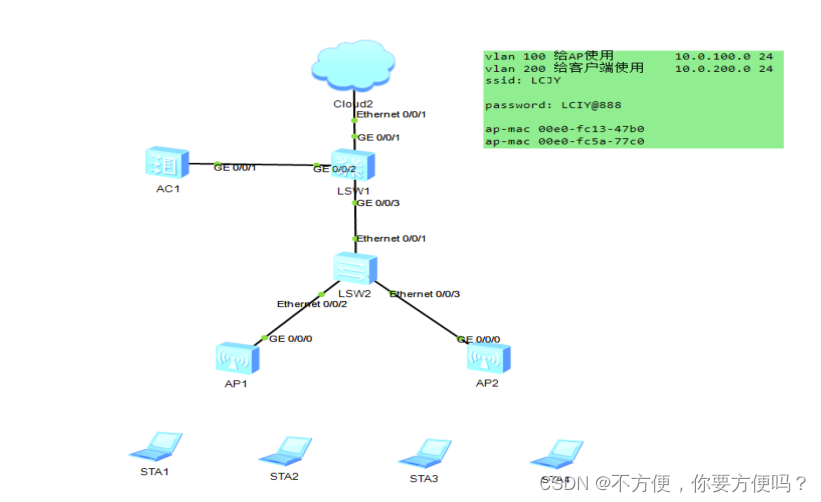

wlan技术应用

 SW1

[Huawei]sysname SW1
[SW1]vlan batch 100 200
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 100 200
[SW1]int g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 100
[SW1]int vlanif 200
[SW1-Vlanif200]ip address 10.0.200.254 255.255.255.0
[SW1-Vlanif200]dhcp select interface

 SW2

SW2
[Huawei]sysname SW2
[SW2]vlan batch 100 200
[SW2]interface Ethernet0/0/1
[SW2-Ethernet0/0/1]port link-type trunk
[SW2-Ethernet0/0/1]port trunk allow-pass vlan 100 200
[SW2-Ethernet0/0/2]port link-type access
[SW2-Ethernet0/0/2]port default vlan 100
[SW2-Ethernet0/0/3]port link-type access
[SW2-Ethernet0/0/3]port default vlan 100

 AC配置

[AC6005]sysname AC
[AC]vlan batch 100 200
[AC]interface gigabitethernet0/0/1
[AC-GigabitEthernet0/0/1]port link-type trunk
[AC-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 200
[AC]interface Vlanif100（VLANif做三层）
[AC-Vlanif100]ip address 10.0.100.1 255.255.255.0
[AC]dhcp enable（开启DHCP服务）
[AC]interface vlanif100
[AC-Vlanif100]dhcp select interface（选择接口为AP发放地址）
[AC]wlan （先进行端口配置在进入WLAN配置AP上线访问）
[AC-wlan-view]regulatory-domain-profile name huawei（创建管理模块并设置名字为huawei）
[AC-wlan-regulate-domain-huawei]country-code CN（设置设备的国家编码）
[AC]wlan
[AC-wlan-view]ap-group name ap（创建AP组）
[AC-wlan-ap-group-ap]regulatory-domain-profile Huawei(将指定的域管理模板引用到AP组)
[AC]capwap source interface vlanif100（配置AC应用VLANif与AP建立capwap隧道源接口）
[AC]wlan
[AC-wlan-view]ap auth-mode mac-auth（配置AP认证模式为Mac地址认证）
[AC-wlan-view]ap-id 1 ap-mac 00e0-fc13-47b0（配置AP名称和Mac地址）
[AC-wlan-view]ap-id 2 ap-mac 00e0-fc5a-77c0
[AC-wlan-view]ap-id 1
[AC-wlan-ap-1]ap-name ap1（给AP1设置一个名称）
[AC-wlan-ap-1]ap-group ap（将AP跟AP组绑定）
[AC-wlan-ap-1]ap-name ap2
[AC-wlan-ap-1]ap-group ap

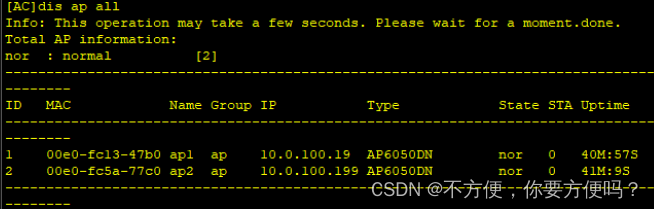

 查看AP是否上线

配置模块

配置安全模块

[AC]wlan
[AC-wlan-view]security-profile name huasan（设置安全模块名为huasan）
[AC-wlan-sec-prof-huasan]security wpa-wpa2 psk pass-phrase LCJY@888 aes （设置认证方式，密码为LCJY@888）

 配置SSID模板

[AC-wlan-view]ssid-profile name LCJY（创建ssid模块，名为LCJY）
[AC-wlan-ssid-prof-LCJY]ssid LCJY

 配置VAP模板



[AC-wlan-view]vap-profile name vap（创建VAP模板）
[AC-wlan-vap-prof-vap]forward-mode tunnel（配置转发模式为tunnel）
[AC-wlan-vap-prof-vap]service-vlan vlan-id 200（配置业务VLAN）
[AC-wlan-vap-prof-vap]security-profile huasan（安全策略模板加入VAP模板）
[AC-wlan-vap-prof-vap]ssid-profile LCJY（将ssid模板加入vap模板）
[AC-wlan-view]ap-group name ap（进入AP组）
[AC-wlan-ap-group-ap]vap-profile vap wlan 1 radio 0（1是wlan的id；radio是射频信号；射频信号是支持0-2）
[AC-wlan-ap-group-ap]vap-profile vap wlan 1 radio 1

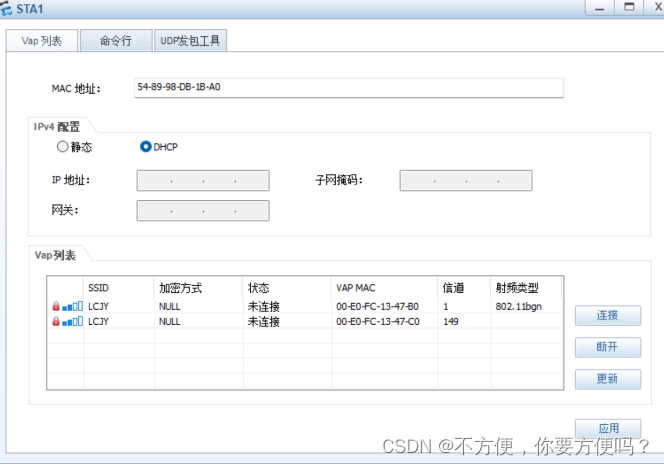

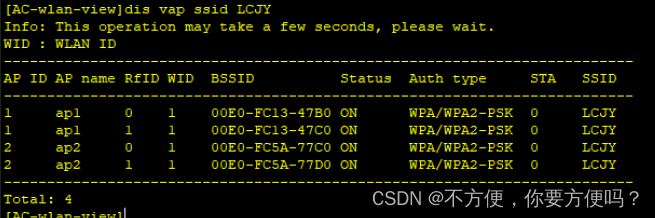

 结果
