使用STMCubeMX生成代码实现点亮流水灯

本文详细介绍了如何通过STM32CubeMX配置STM32F103C8芯片,生成初始化代码,实现LED流水灯控制。步骤包括安装、初始化、代码编写和运行,适合初学者快速上手STM32开发。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

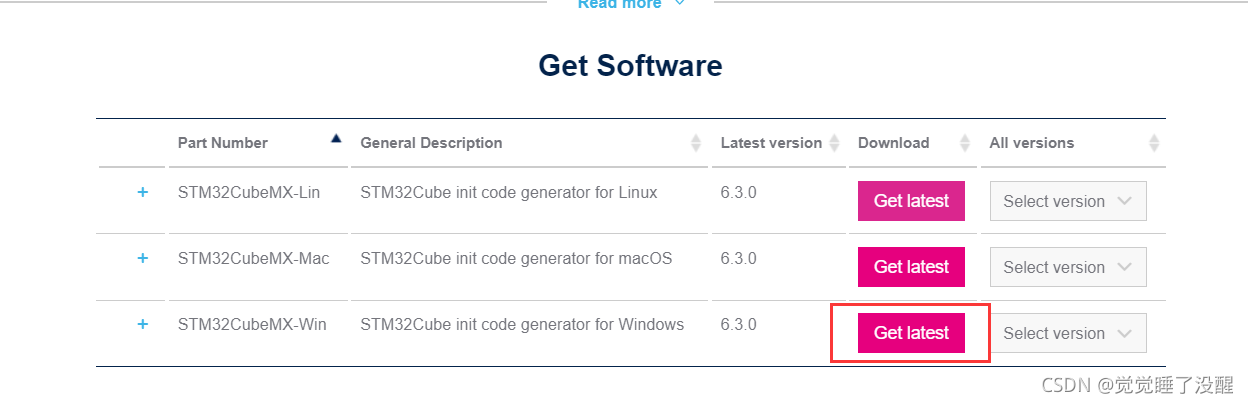

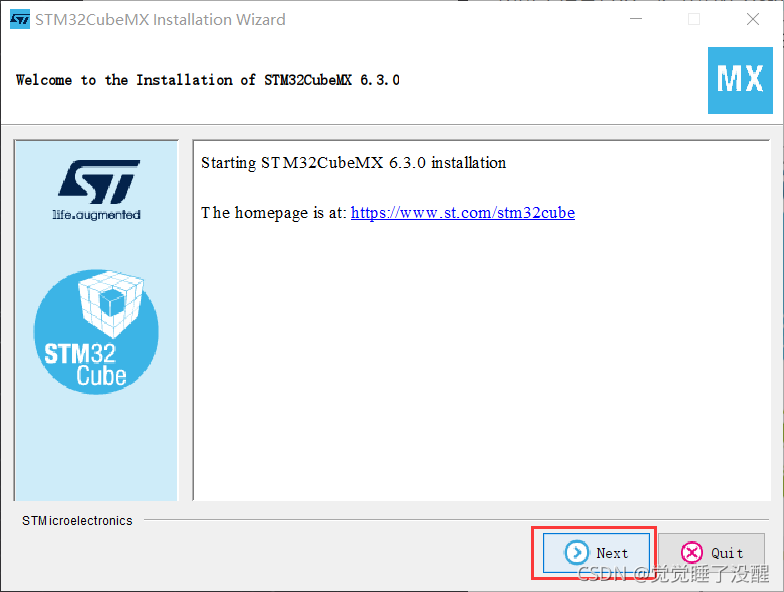

一、安装STM32cubeMX

在这里插入图片描述

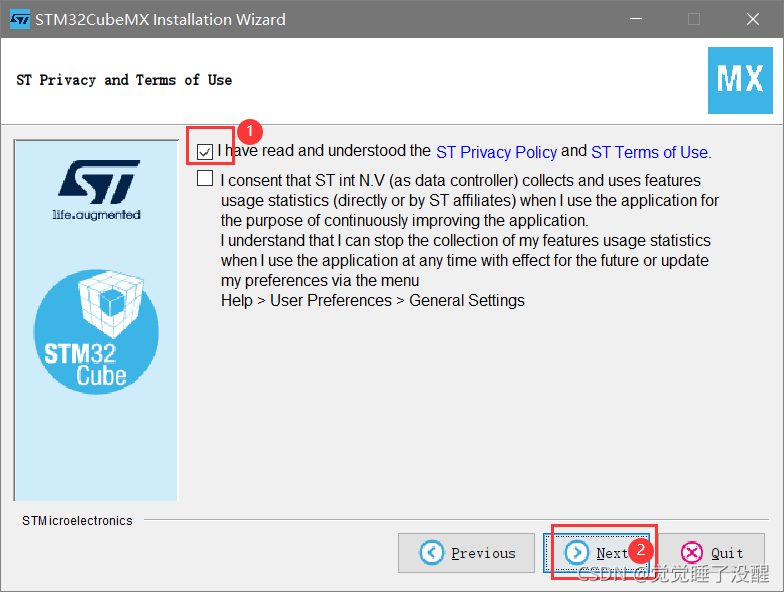

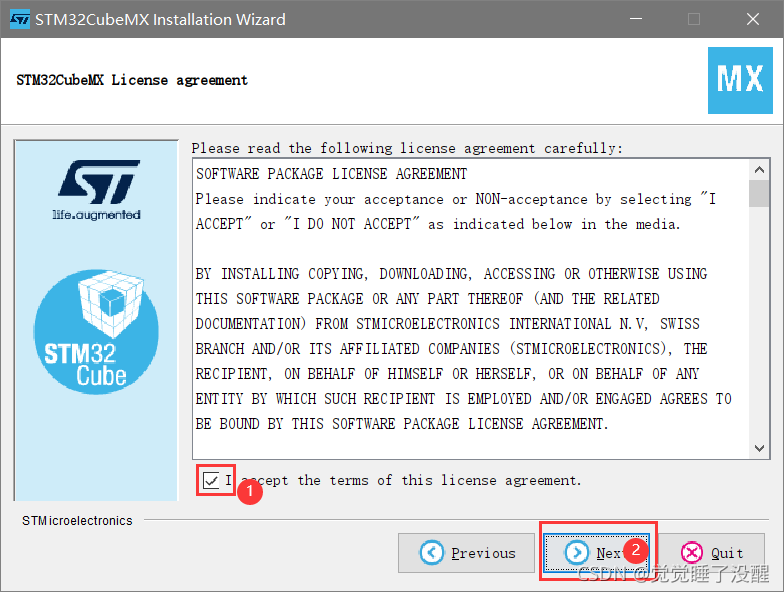

  • 勾选第一个就好,点击Next
    在这里插入图片描述

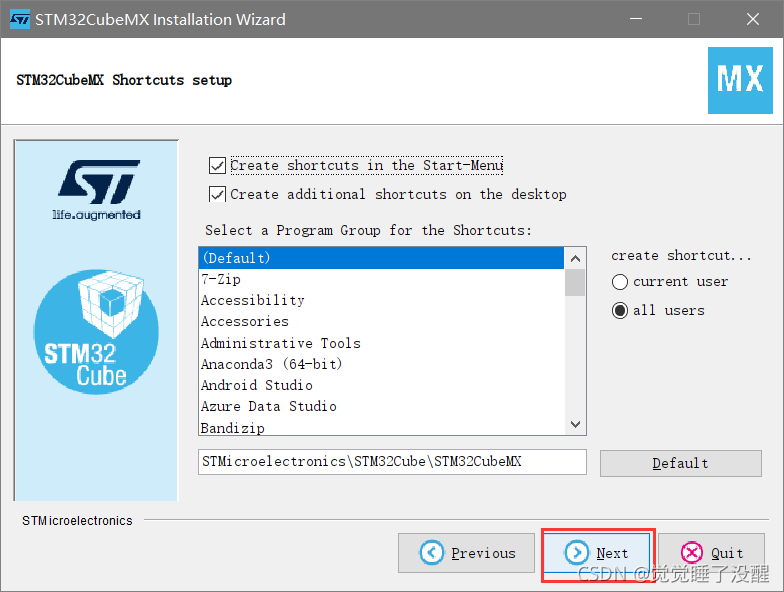

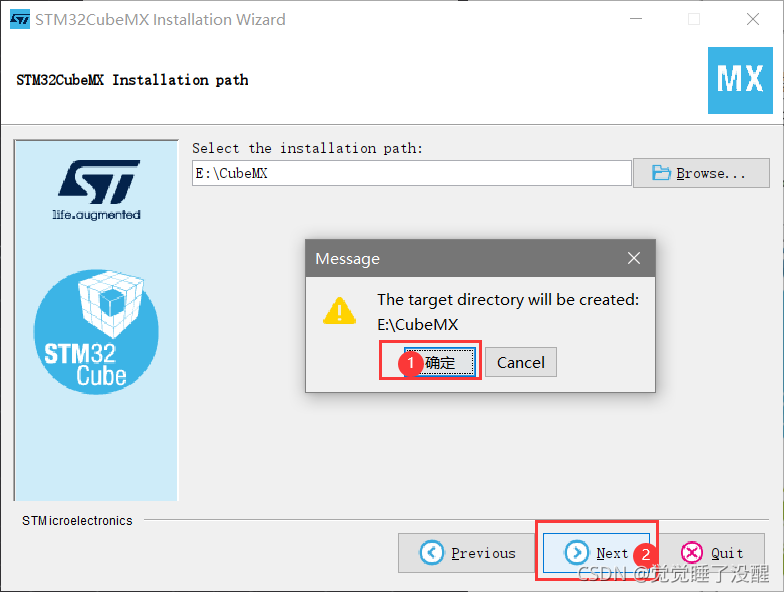

  • 选择一个安装路径,点击确定,之后Next
    在这里插入图片描述

  • 点击Next
    在这里插入图片描述

  • 之后点击安装,安装完成如下图
    在这里插入图片描述

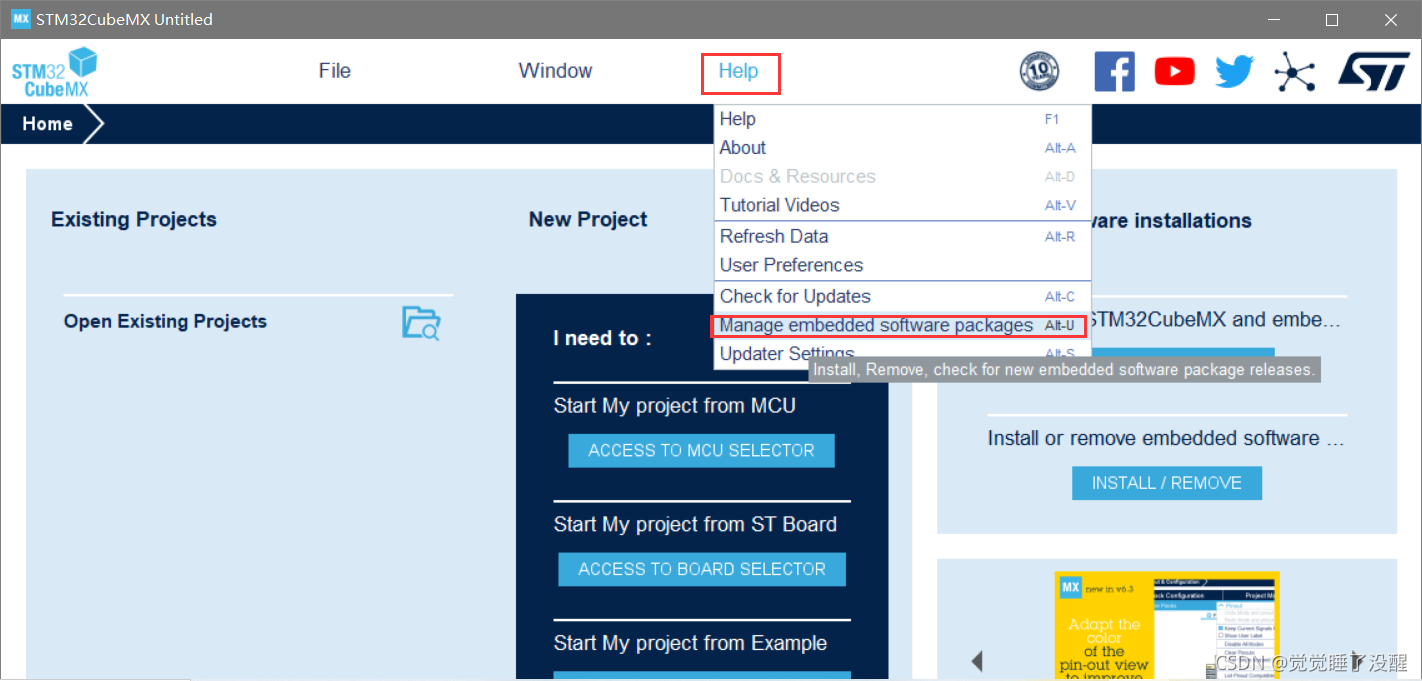

  • 安装完成之后还没完,打开STM32CubeMX,点击Help(这里可能会打不开,如果打不开等一下就好)
    在这里插入图片描述

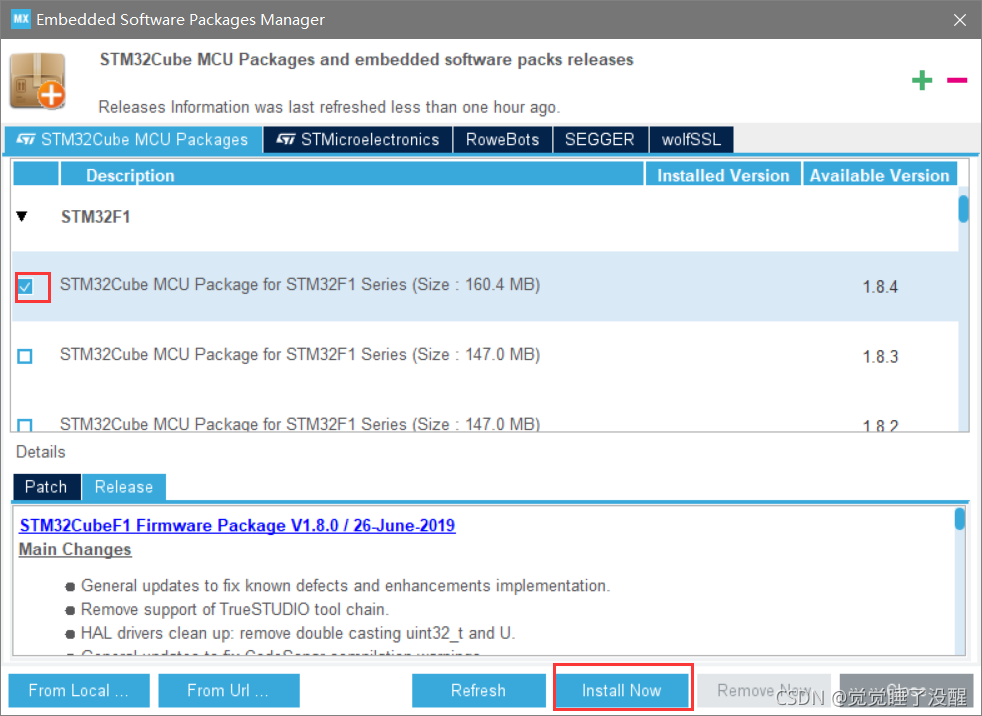

  • 勾选依赖包并install now
    在这里插入图片描述

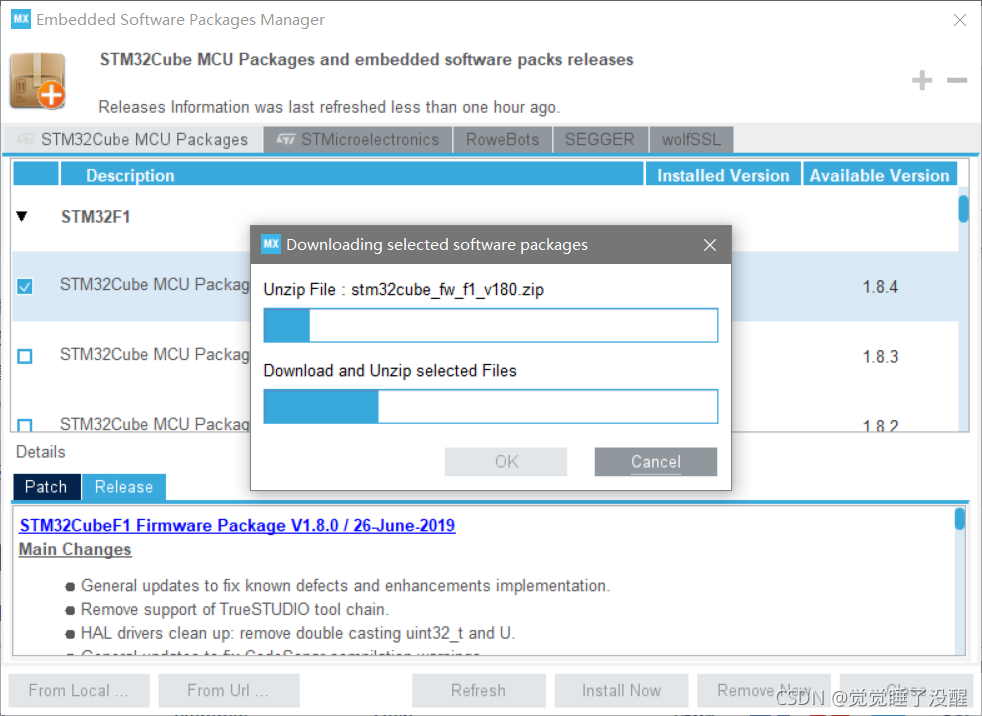

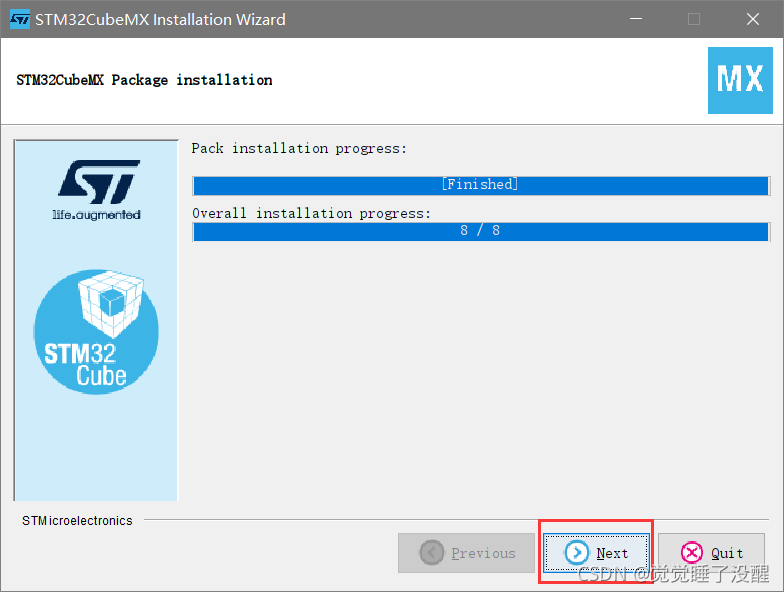

  • 开始在线安装,等待完成就好
    在这里插入图片描述

二、用STM32CubeMX初始化代码

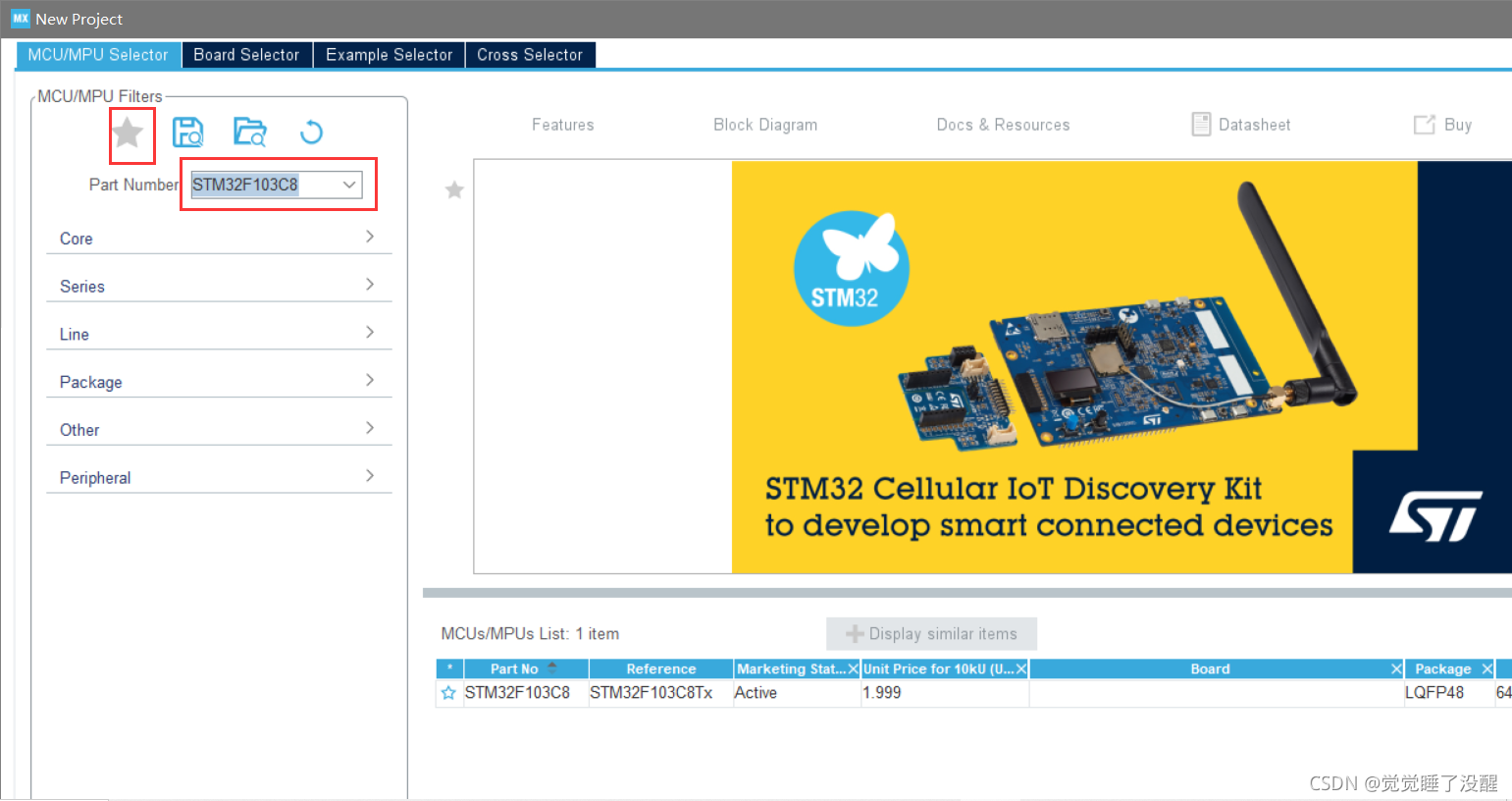

  • 输入芯片型号,这里我用的STM32F103C8,然后点击最右侧的start project
    在这里插入图片描述

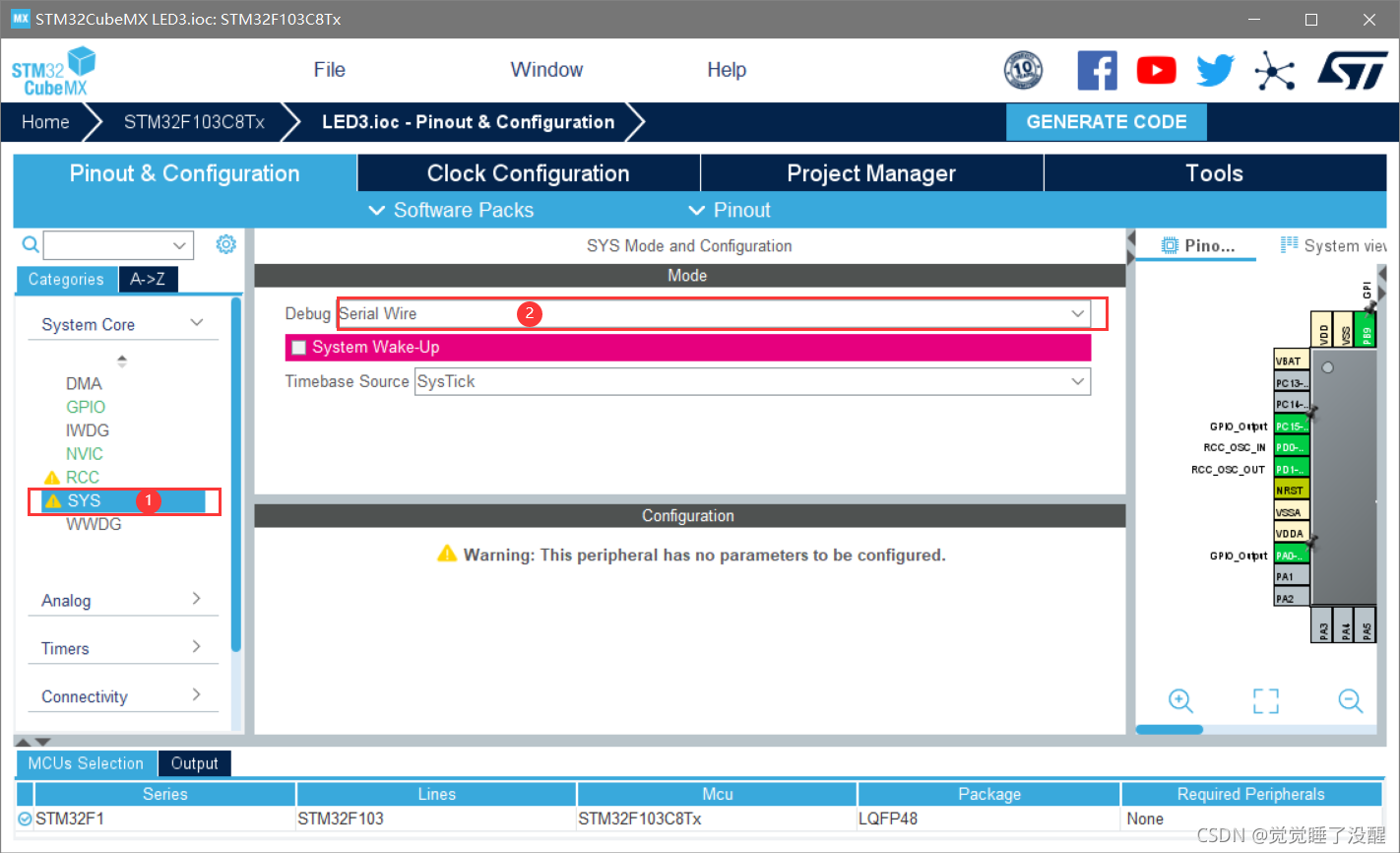

  • 点击System Core,再点击SYS,在debug选项中选择Serial Wire
    在这里插入图片描述

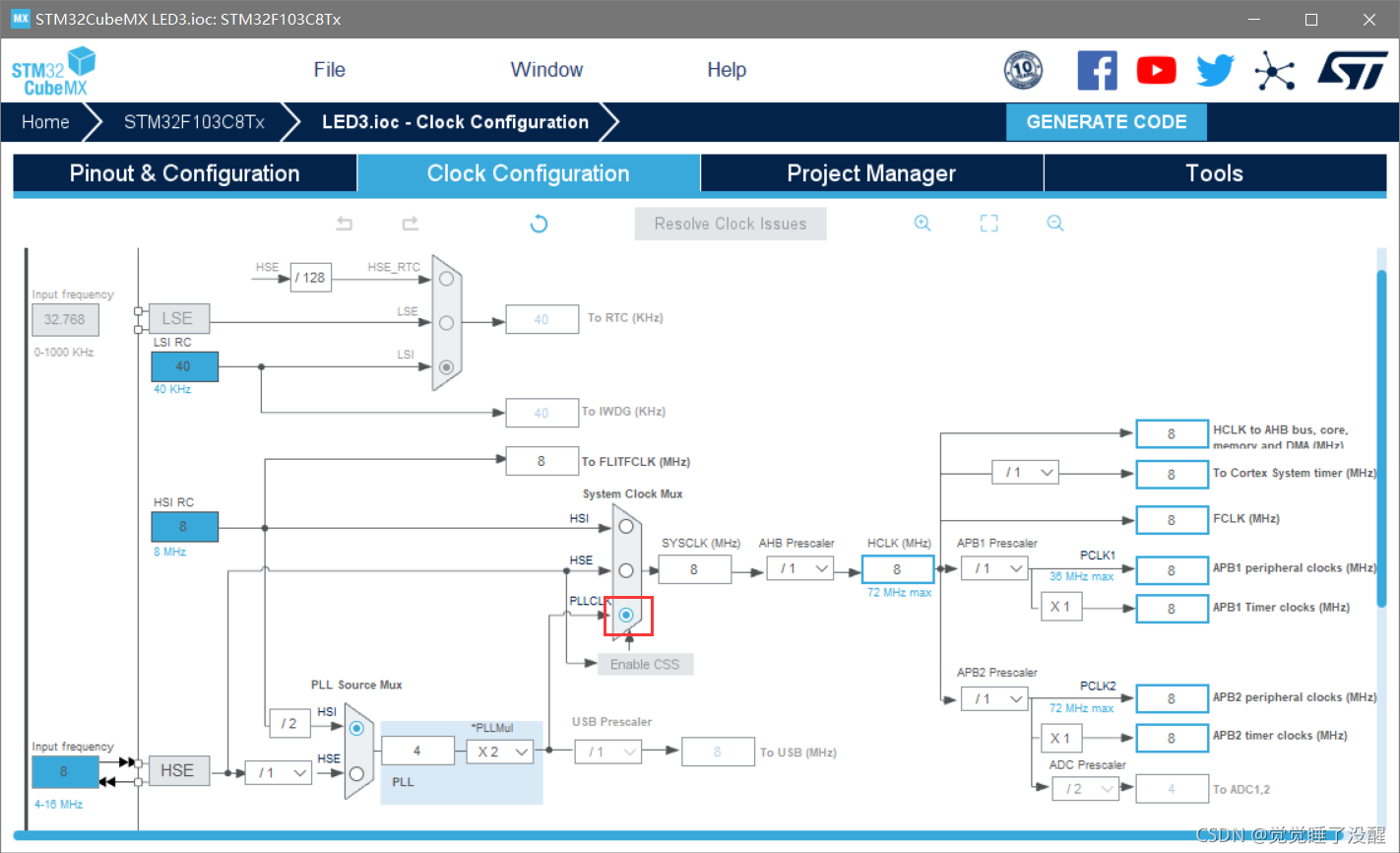

  • 把PLLCLK右边选上
    在这里插入图片描述

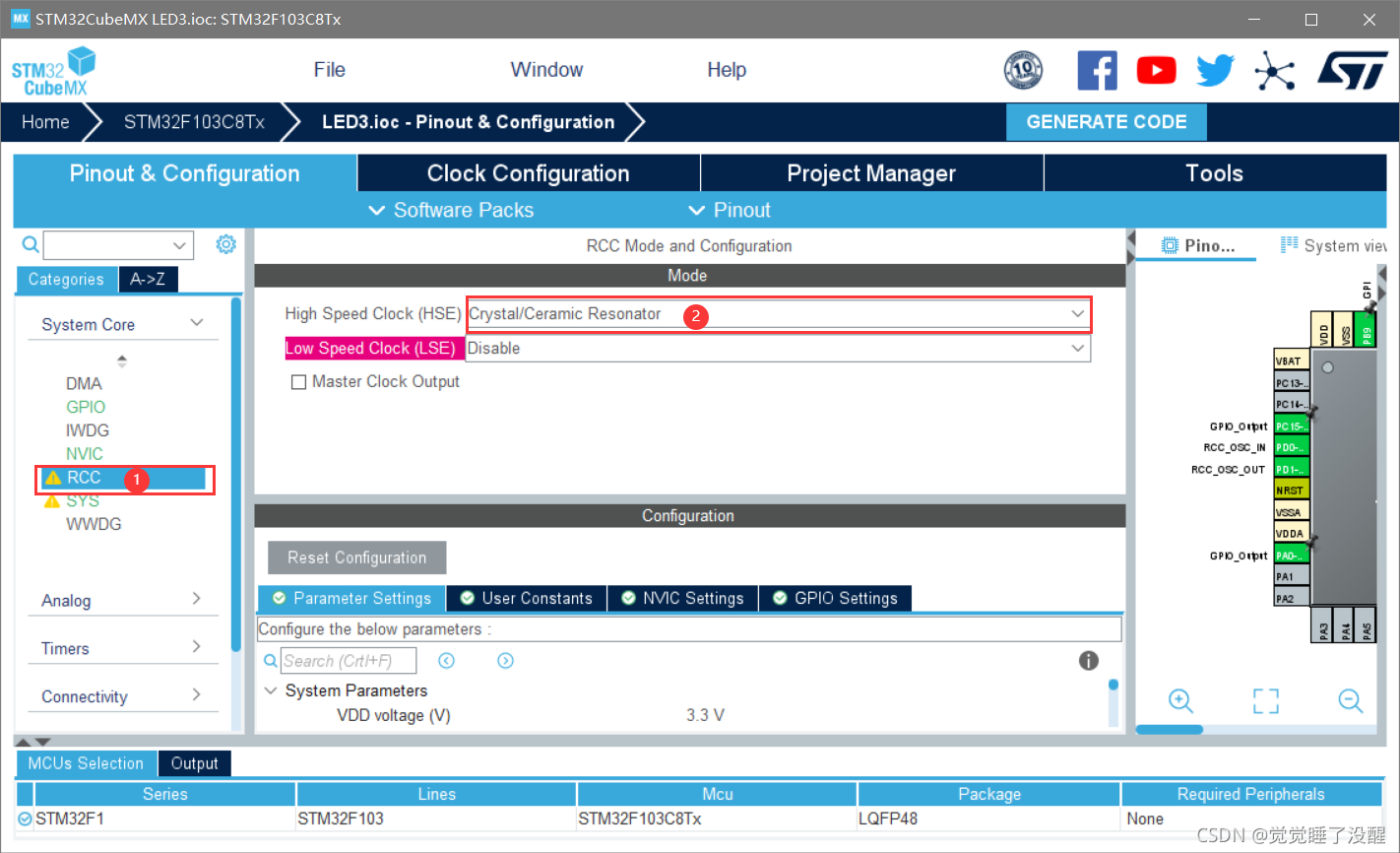

  • 将hse设为Crystal/Ceramic Resonator
    在这里插入图片描述

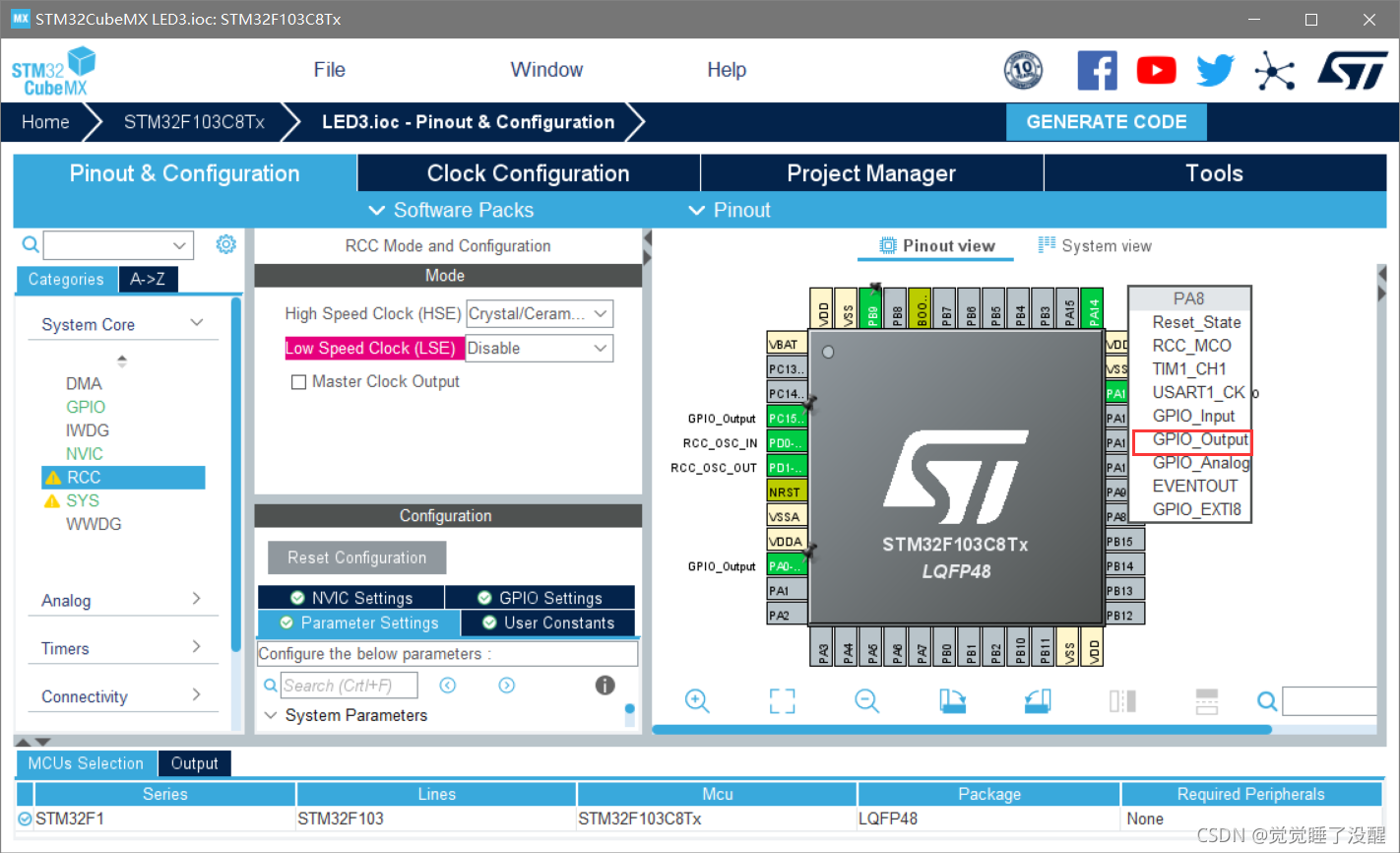

  • 点击相应的引脚设置输出寄存器,选择output那一项。我一共选了三个,分别是PA0,PB9,PC15
    在这里插入图片描述

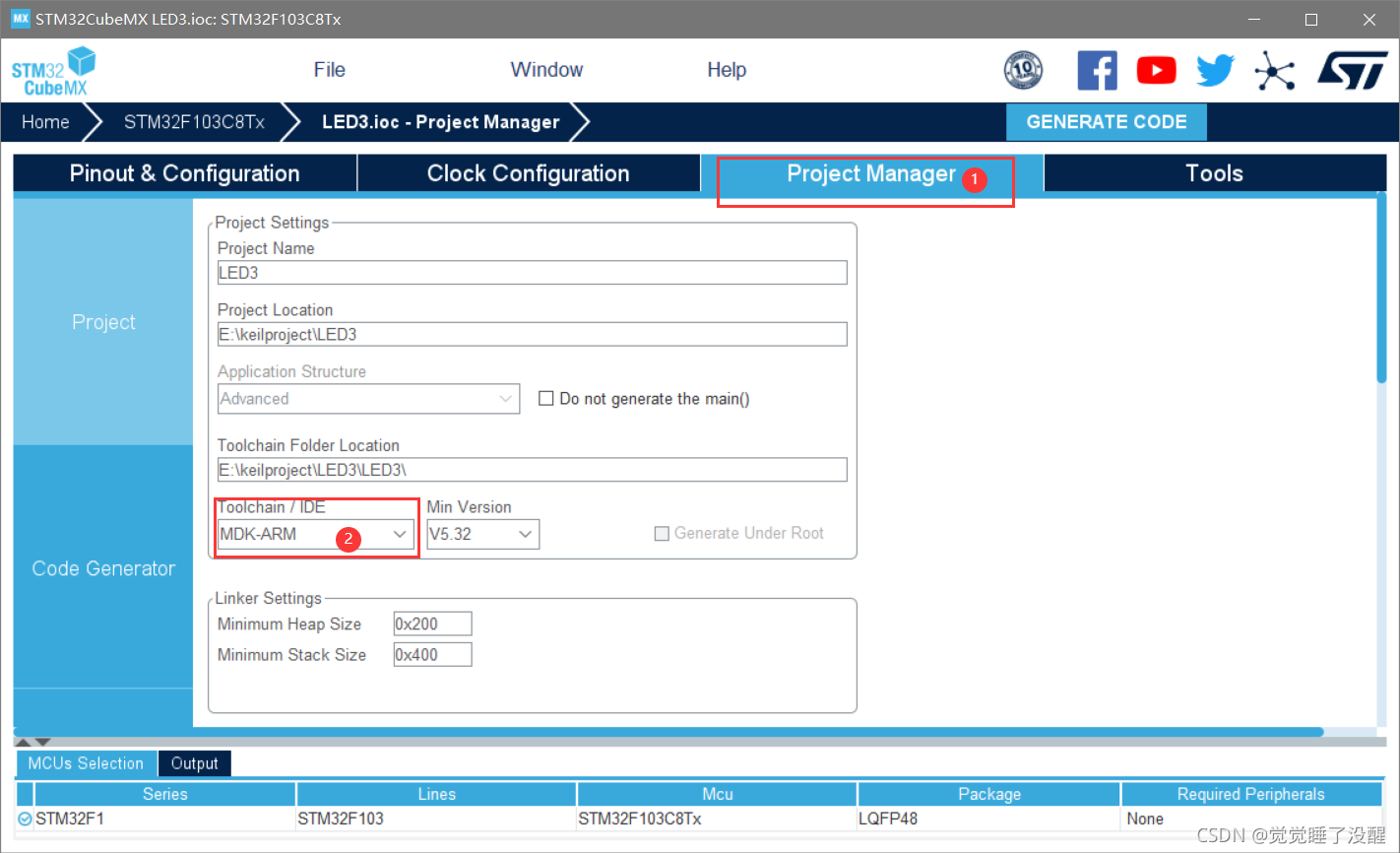

  • 点击project manager,填写路径和项目名,将IDE改为MDK-ARM
    在这里插入图片描述

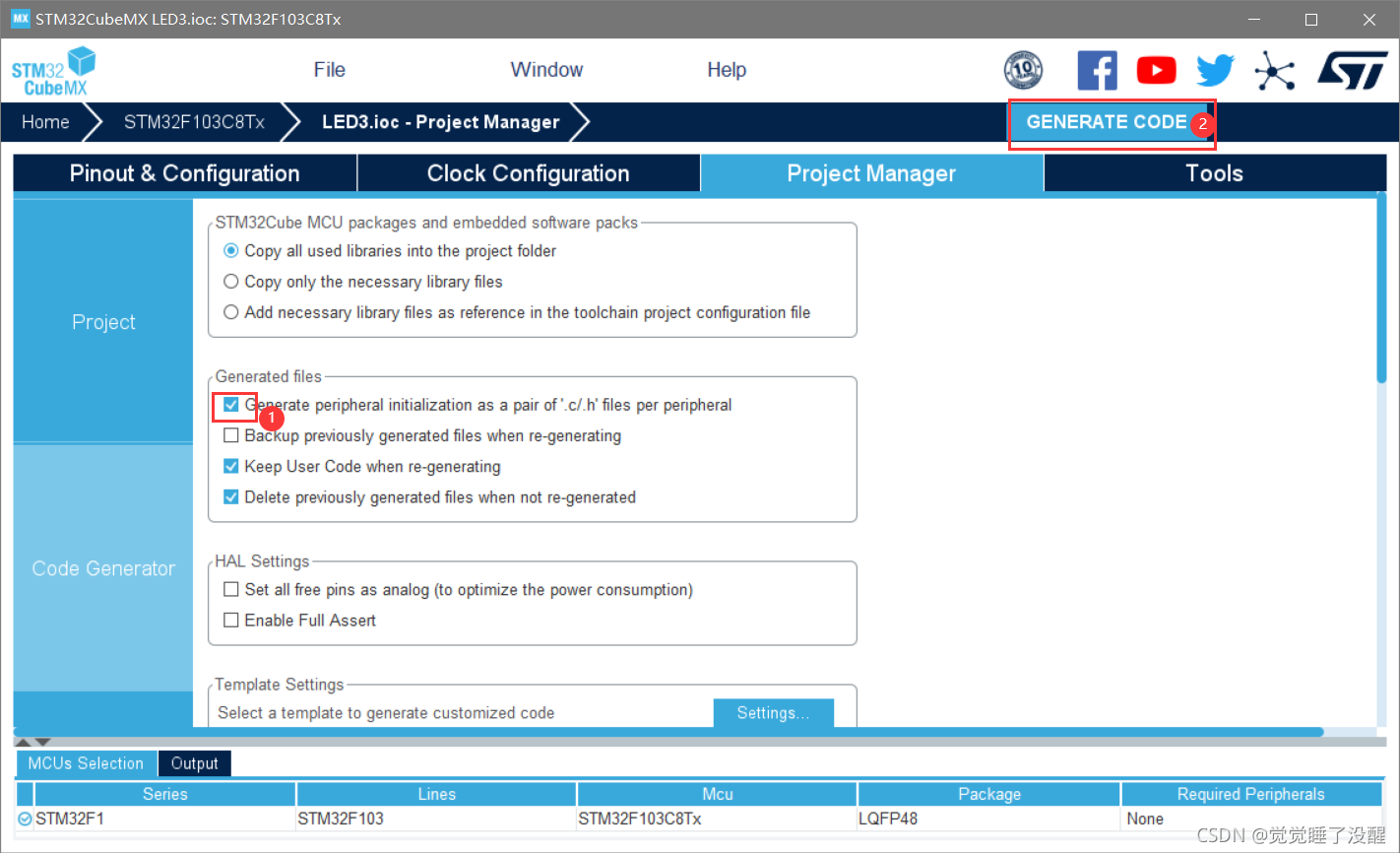

  • 进入code generate界面,选择生成初始化.c/.h文件,后面点击generate code,之后等待一下
    在这里插入图片描述

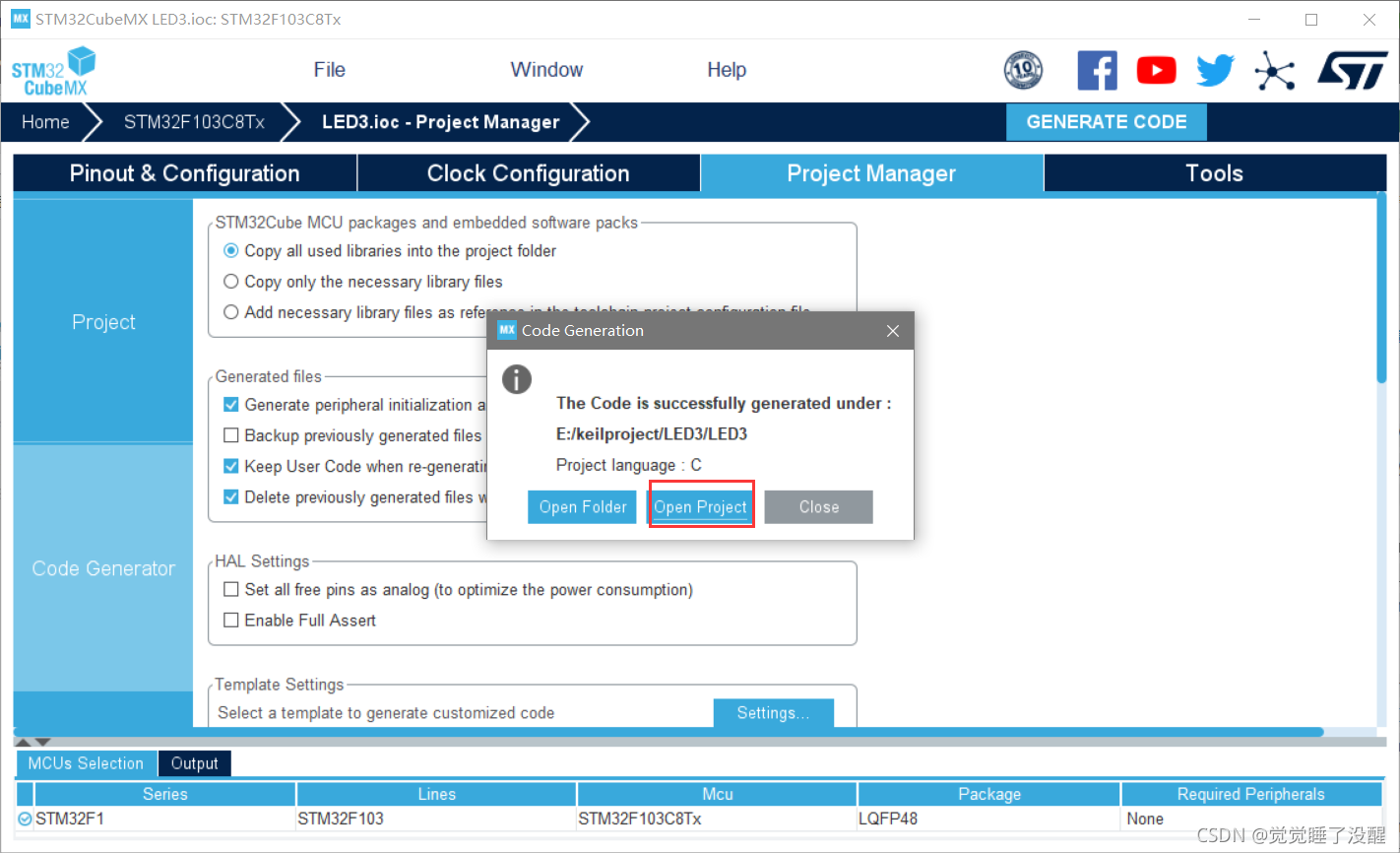

  • 点击Open就可以从keil中打开项目了

在这里插入图片描述

三、修改代码并点亮流水灯

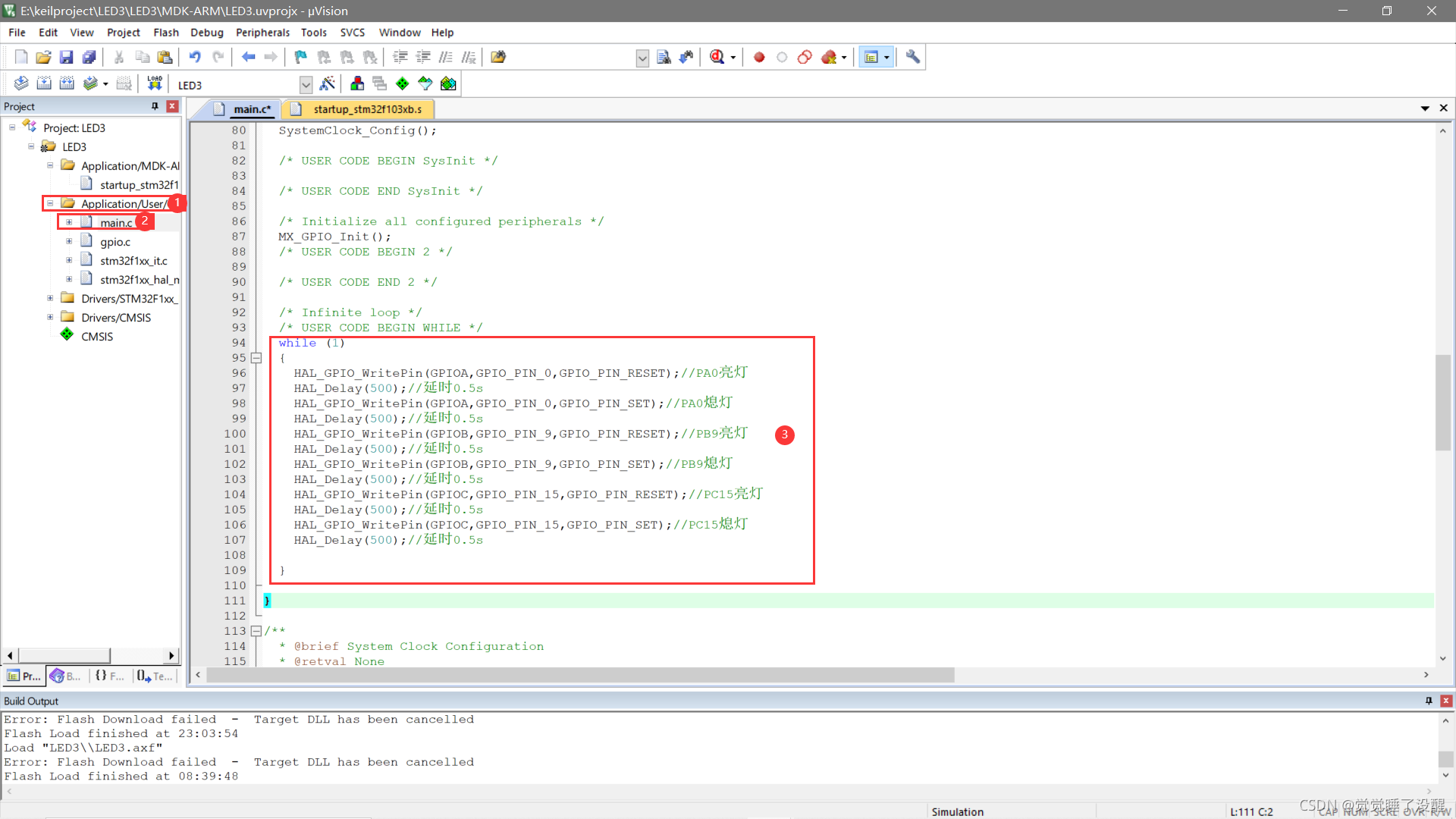

  • 打开项目之后,打开main.c文件,找到while函数在里面添加实现功能的代码
    在这里插入图片描述
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_RESET);//PA0亮灯
		HAL_Delay(500);//延时0.5s
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);//PA0熄灯
		HAL_Delay(500);//延时0.5s
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮灯
		HAL_Delay(500);//延时0.5s
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
		HAL_Delay(500);//延时0.5s
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮灯
		HAL_Delay(500);//延时0.5s
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
		HAL_Delay(500);//延时0.5s
  • 注意:烧录运行,串口烧录要断电之后把boot0置0才能正常运行。

四、运行结果

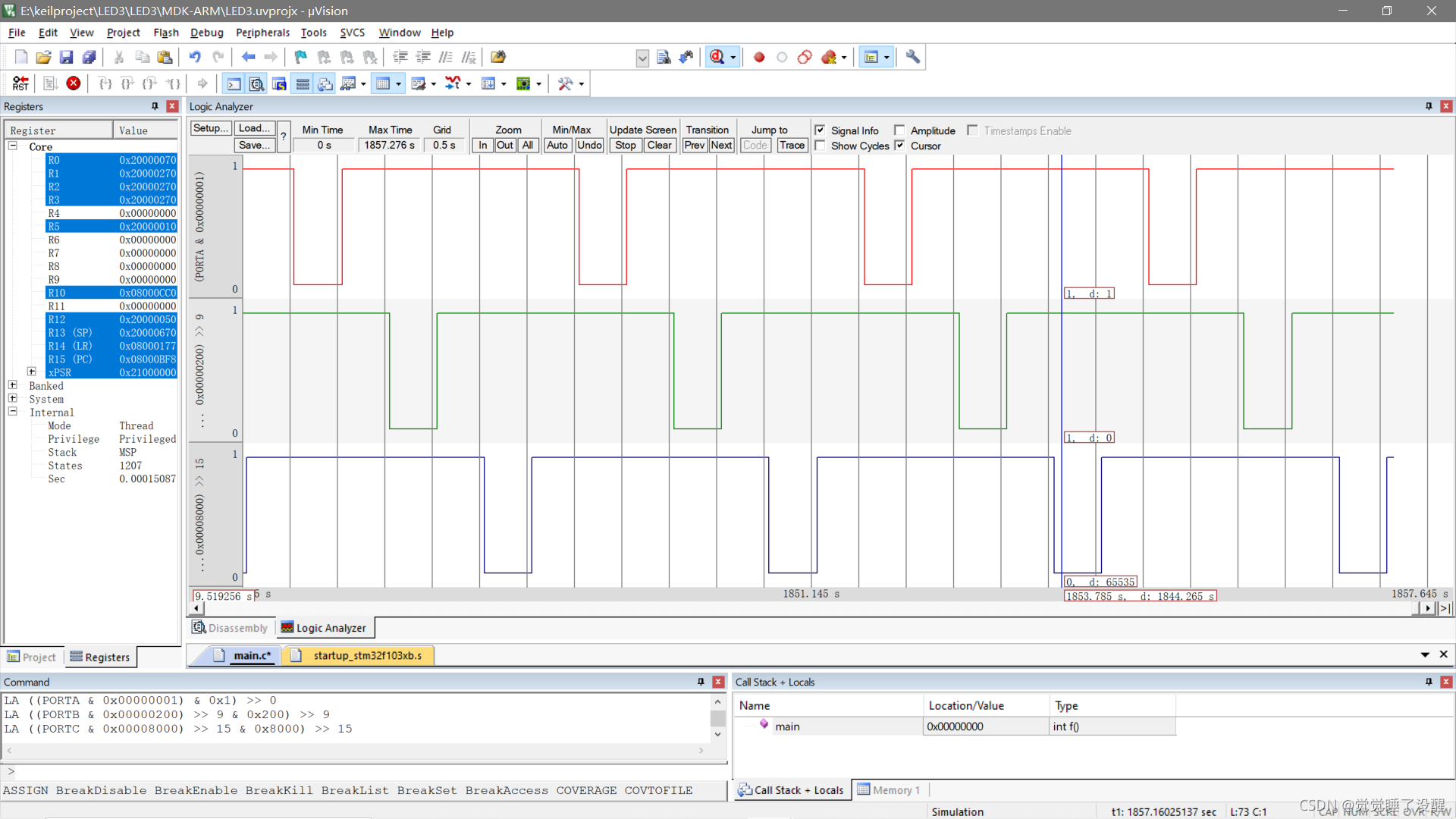

  • 信号波形图
    在这里插入图片描述
  • 流水灯运行结果

STMCubeMX生成代码实现点亮流水灯

五、总结

使用STMCubeMX生成代码编程比自己写代码会方便很多,只需要自己写一个while函数中的内容就够了。同时也有一些微小的诧异比如将BOOT0置零。

六、参考资料

使用STMCubeMX生成代码(使用hal库)实现流水灯
搭建STM32开发环境——STM32CubeMX,Keil5
