进程的虚拟地址空间概念

虚拟地址空间：每个进程独立维护的一组逻辑上的内存地址范围（从 0 到 TASK_SIZE-1，通常是 3GB 或更高），用于抽象物理内存的管理。
核心目的：
内存保护：防止进程非法访问其他进程的内存。
简化内存管理：无需关心物理内存的具体分布。
支持多任务：通过硬件(MMU)隔离不同进程的地址空间。

在Linux系统中，MMU（Memory Management Unit，内存管理单元） 是CPU的核心硬件组件，负责将进程的虚拟地址转换为物理内存的物理地址，同时提供内存保护和隔离机制。以下是详细的解释：
MMU 的定义：MMU 是硬件模块，集成在CPU中，用于管理虚拟内存到物理内存的映射。
MMU核心功能：
地址转换：将进程的虚拟地址转换为物理地址。
内存保护：防止进程越界访问其他进程或内核的内存。
权限检查：控制内存的读写执行权限（如代码段只读、堆可读写）。
在这里插入图片描述

虚拟地址空间的原理

每个进程的虚拟地址空间是独立的，逻辑上像独占整个内存，但实际上通过MMU映射到物理内存或磁盘。
其核心原理如下：

一、分页机制

虚拟内存分页：虚拟地址空间被划分为固定大小的页（通常4KB）。
物理内存分帧：物理内存对应划分为相同大小的页框。
页表映射：MMU通过页表（Page Table）记录虚拟页到物理页框的映射关系。

二、地址转换过程

1.CPU发出虚拟地址：例如 0x7ffd1234。
2.MMU查询页表：分解虚拟地址为页号（高位）和页内偏移（低位）。通过页号在页表中查找对应的物理页框号。
3. 物理地址生成：物理页框号 + 页内偏移 → 物理地址（如 0x12345000 + 0x234 = 0x12345234）。
4. 权限检查：若进程无访问权限（如试图写只读页），触发段错误（Segmentation Fault）。

三、TLB加速转换

TLB（Translation Lookaside Buffer）：MMU内部的缓存，存储最近使用的页表项，避免频繁访问内存中的页表。
命中与未命中：若TLB命中，直接获取物理地址；未命中则需访问页表，并更新TLB。

四、缺页中断（Page Fault）

触发条件：访问的虚拟页未映射到物理内存（如页表项为空或页被换出到磁盘）。
处理流程：操作系统暂停进程，加载缺失的页到物理内存（从磁盘或初始化零页）。更新页表并恢复进程执行。

为什么需要MMU与虚拟地址空间？

1.内存隔离与安全

进程隔离：每个进程拥有独立的虚拟地址空间，无法直接访问其他进程的内存。
内核保护：用户态进程无法访问内核空间，防止恶意操作。

2.物理内存的高效利用

共享内存：多个进程可共享同一物理页（如动态库、进程间通信）。
按需分页：仅加载实际使用的页到内存，减少浪费（如程序启动时只加载代码段）。

3. 支持大地址空间

超越物理内存限制：虚拟地址空间可以远大于物理内存（如64位系统支持48位地址，即256TB）。
交换空间（Swap）：通过将不活跃的页换出到磁盘，扩展可用内存。

4. 简化内存管理

连续虚拟地址：进程看到连续的内存空间，无需关心物理内存碎片。
动态内存分配：malloc等函数通过扩展堆或映射新页实现，无需预分配。

5. 高级功能支持

写时复制（Copy-on-Write）：fork()创建子进程时共享父进程页表，仅在写入时复制，提升性能。
内存映射文件：通过mmap将文件映射到虚拟地址空间，直接读写文件像操作内存。

总结：MMU 是操作系统实现虚拟内存的硬件基础，通过地址转换、权限控制和缺页处理，解决了内存隔离、安全、效率和扩展性问题。虚拟地址空间让每个进程仿佛独占内存，而MMU在幕后高效管理物理资源，支撑现代多任务操作系统的稳定与性能。

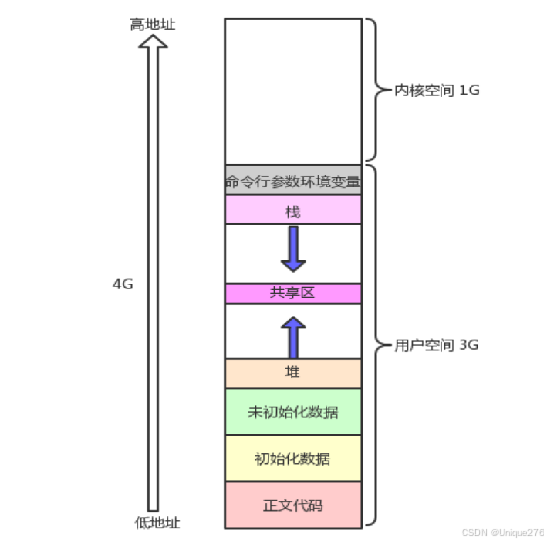

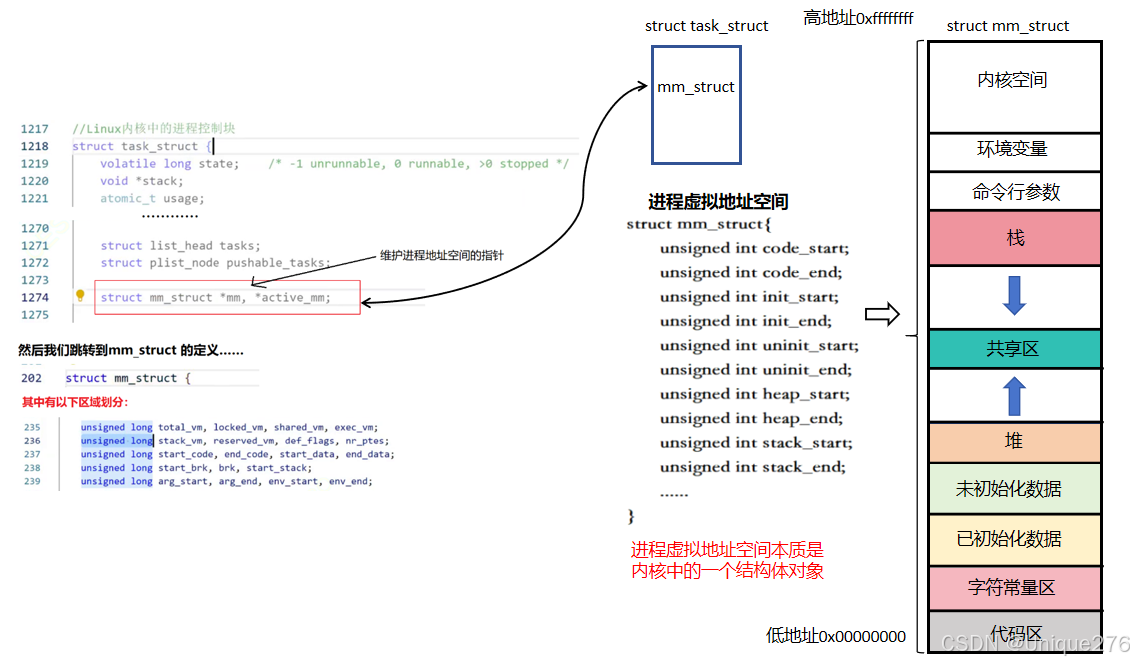

Linux进程虚拟地址空间的结构

在这里插入图片描述
mm_struct 就是(虚拟)进程地址空间，其由task_struct(PCB)维护的。
虚拟地址空间是操作系统的一种内核数据结构，其中有各个区域的划分。可以把虚拟地址空间看作一个结构体对象。

Linux 的内核源代码：
在这里插入图片描述

代码示例：

#include <stdio.h>
#include <string.h>
#include <unistd.h>
#include<sys/types.h>
#include <stdlib.h>
int g_val = 100;               //全局变量

int main()
{
    printf("father is running, pid: %d, ppid: %d\n", getpid(), getppid());

    pid_t id = fork();
    if(id == 0)
    {
        //child
        int cnt = 0;
        while(1)
        {
            printf("I am child process, pid: %d, ppid: %d. g_val: %d, &g_val: %p\n", getpid(), getppid(), g_val, &g_val);
            sleep(1);
            cnt++;
            if(cnt == 5)
            {
                g_val = 300;
                printf("I am child process, change %d -> %d\n", 100, 300);
            }
        }
    }
    else
    {
        //father
        while(1)
        {
            printf("I am father process, pid: %d, ppid: %d. g_val: %d, &g_val: %p\n", getpid(), getppid(), g_val, &g_val);
            sleep(1);
        }
    }
}

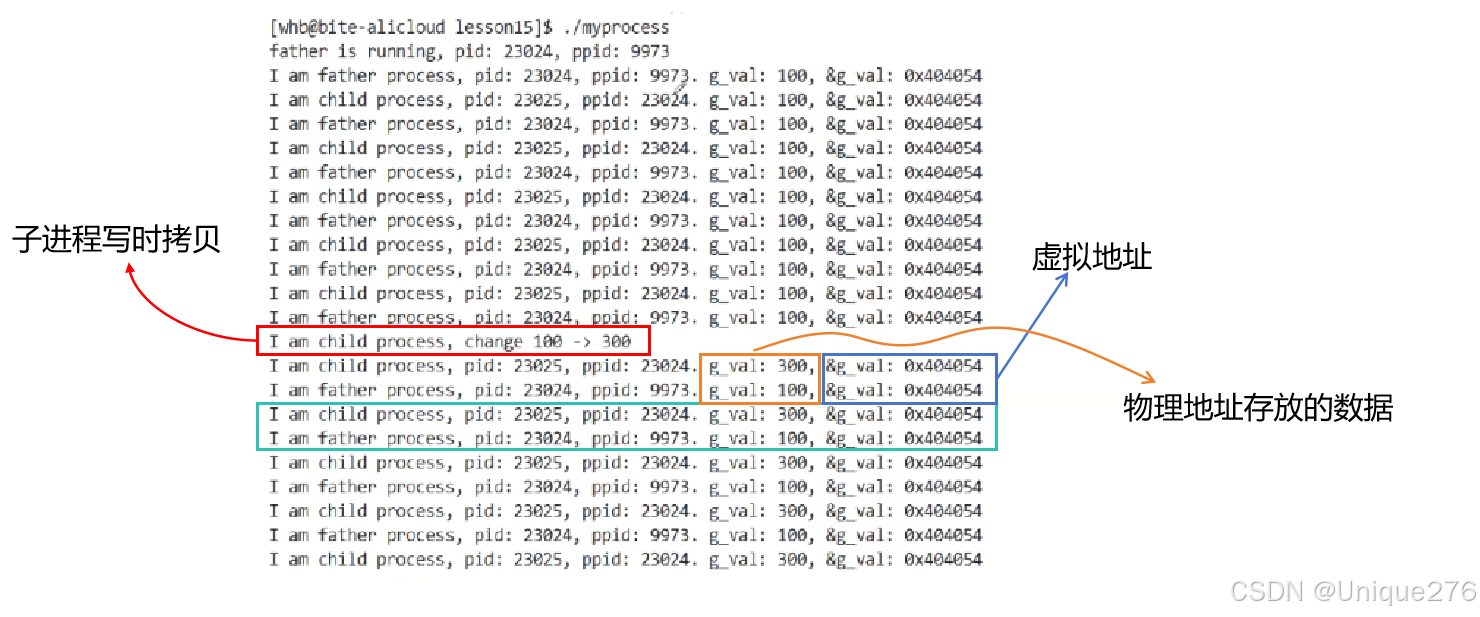

程序运行效果：

在这里插入图片描述

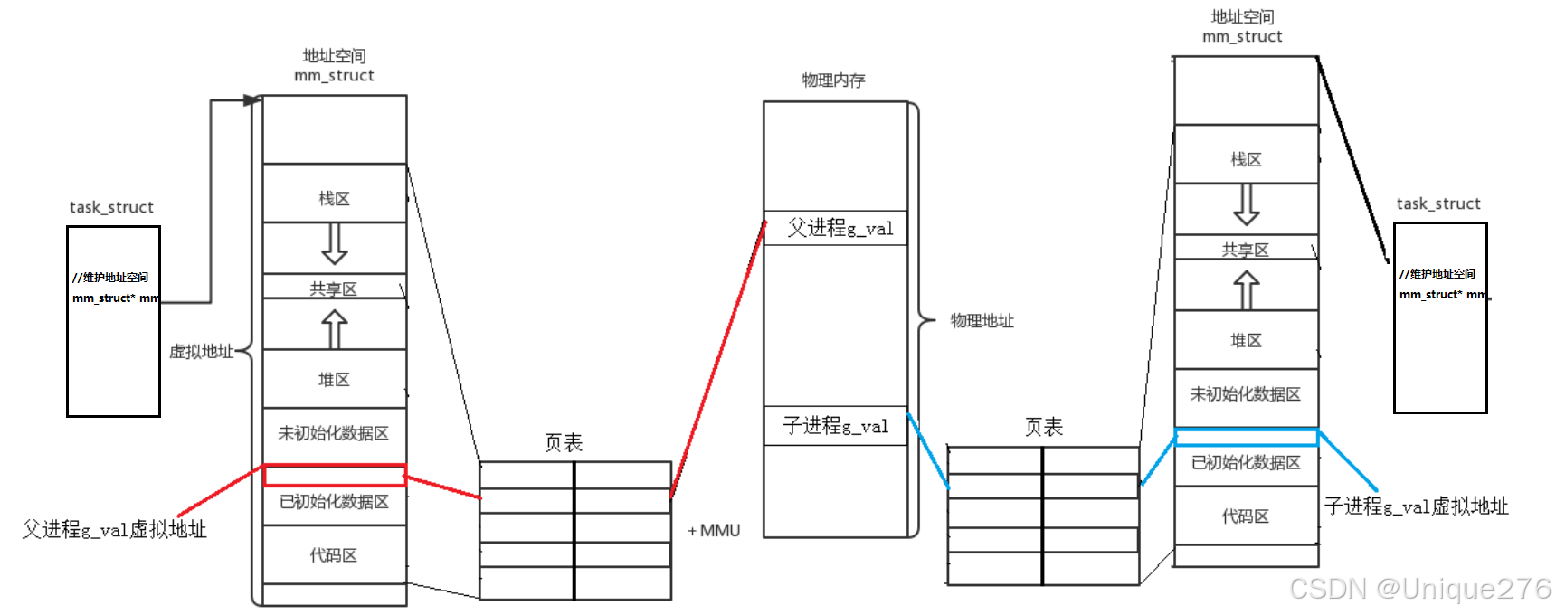

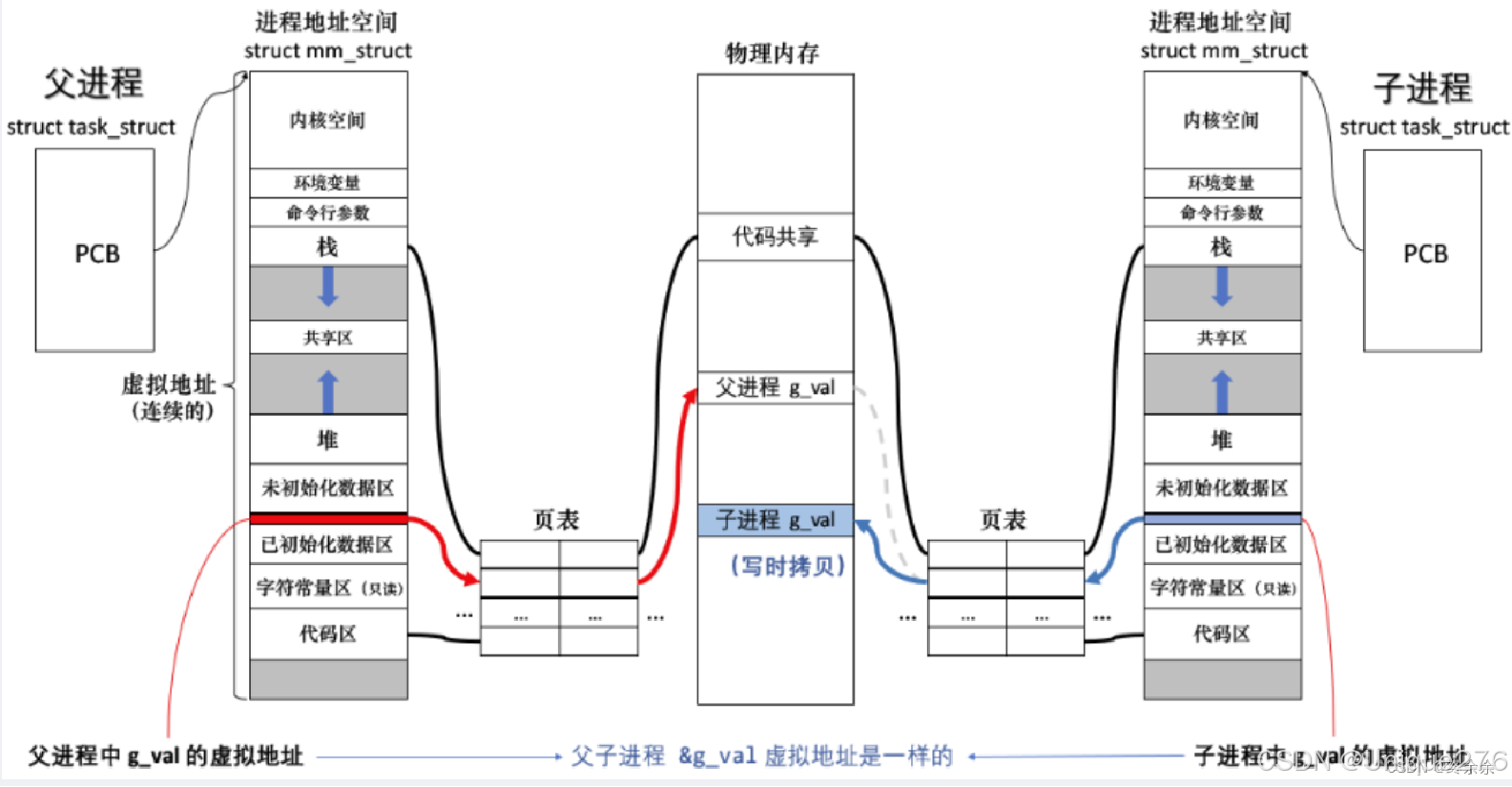

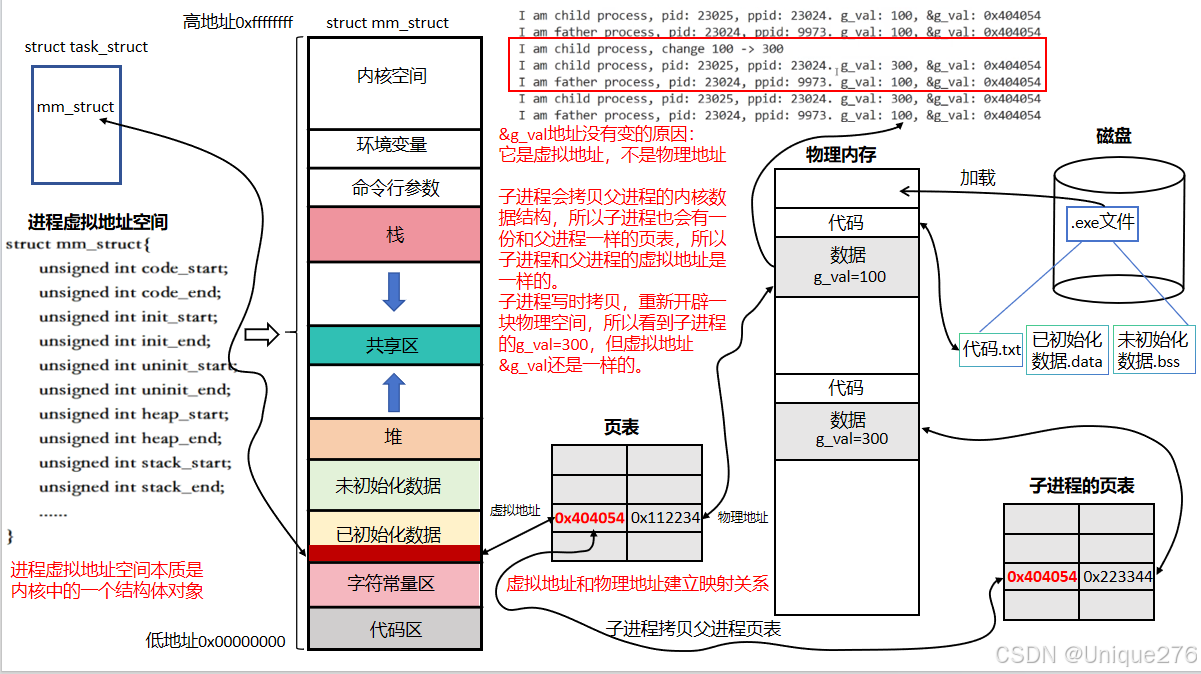

虚拟地址结构图和代码示例解释

在这里插入图片描述

为什么要有地址空间?

1.将无序的物理空间变成有序地址空间，让进程统一管理和利用物理内存。
2.进程管理模块和内存管理模块进行解耦。
3.避免非法访问。

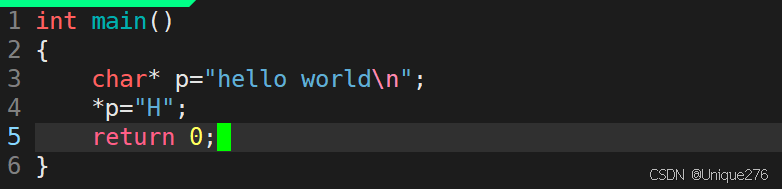

看代码示例：
在这里插入图片描述
以上代码以为C/C++语言的角度看绝对是会报错的，默认常量字符是不能被修改的。但是为什么字符常量区不能被修改，只能被读取呢？

代码当然可以写，只不过操作系统设置了读写权限。即页表在映射时设置了读/写权限。所以，如果我们对只读权限区的数据进行修改，操作系统立马就能检测这个进行非法访问的操作，退出该进程。

延迟分配的策略

在C/C++中，我们 malloc/new 空间，如果不立马使用，必然会造成空间资源的浪费。所以，在操作系统中，因为有地址空间的存在，上层申请空间，其实是在地址空间上申请的，物理内存空间可能一个字节都未分配。
而当你真正进行物理地址空间访问的时候，才执行内存的相关管理算法，帮你申请内存，构建页表映射关系，然后你才能进行内存的访问。这即是延迟分配的策略，提高整机的效率。

写时拷贝（Copy-on-Write，COW）

写时拷贝（COW）是一种内存管理优化技术，核心思想是：多个进程或线程共享同一份物理内存资源，仅当某个进程尝试修改共享内存时，才会真正复制该内存区域，为修改者创建独立的副本。这种方式避免了不必要的内存复制，显著提升了性能。

在 Linux 中，COW 的本质是一种 内存保护机制 + 惰性复制策略，用于解决以下问题：

fork() 的效率问题：传统方法需要复制父进程的全部内存页，开销巨大（尤其是大进程）。
共享内存的高效管理：多个进程共享只读数据时，避免重复占用物理内存。

结合fork()的COW实现原理

以fork()创建子进程为例，详细流程如下：

fork()的轻量级初始化
当父进程调用fork()时：

复制页表：子进程复制父进程的页表，但所有页表项标记为只读（Read-Only）。
共享物理页：父子进程的页表指向相同的物理页框。
零物理复制：此时未复制任何物理内存，仅修改页表权限。

2 触发写操作时的复制
当父进程或子进程尝试写入共享内存时：

MMU检测权限违规：因页表项标记为只读，触发缺页中断（Page Fault）。
操作系统介入：
检查缺页地址是否属于COW区域。
复制物理页：分配新物理页，复制原页内容到新页。
更新页表：将触发写入的进程的页表项指向新物理页，并恢复可写权限。
进程继续执行：写入操作在新复制的页上完成，原进程仍使用旧页。

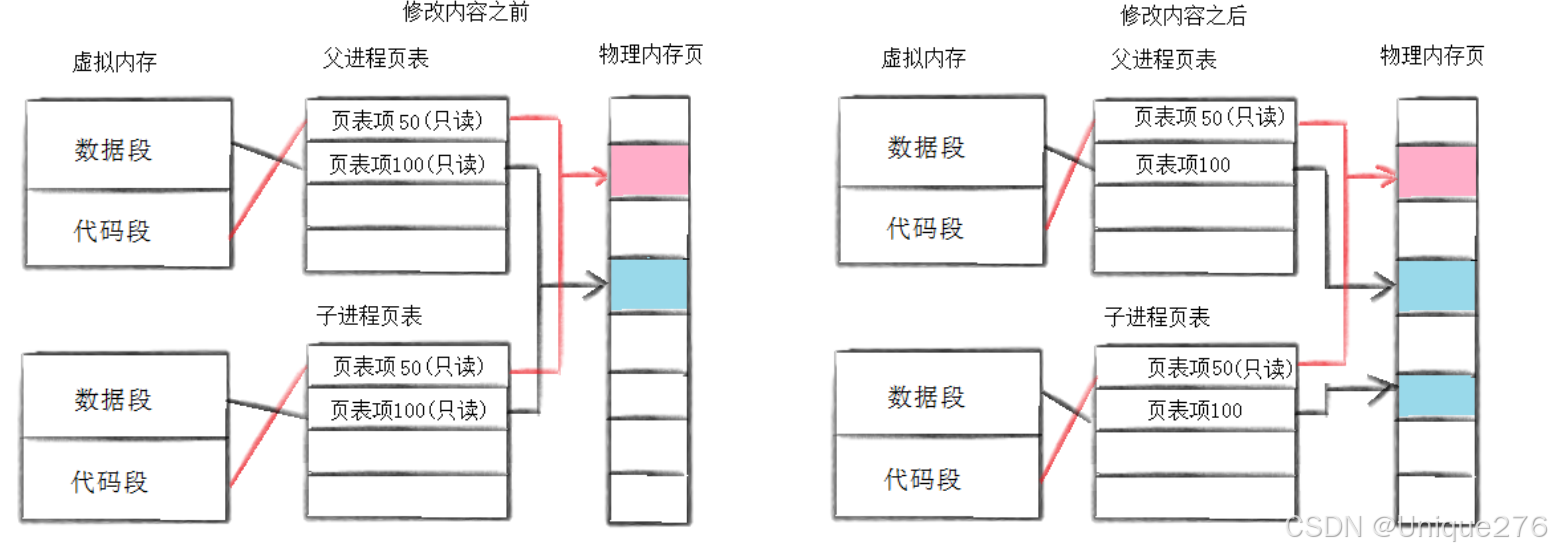

在这里插入图片描述

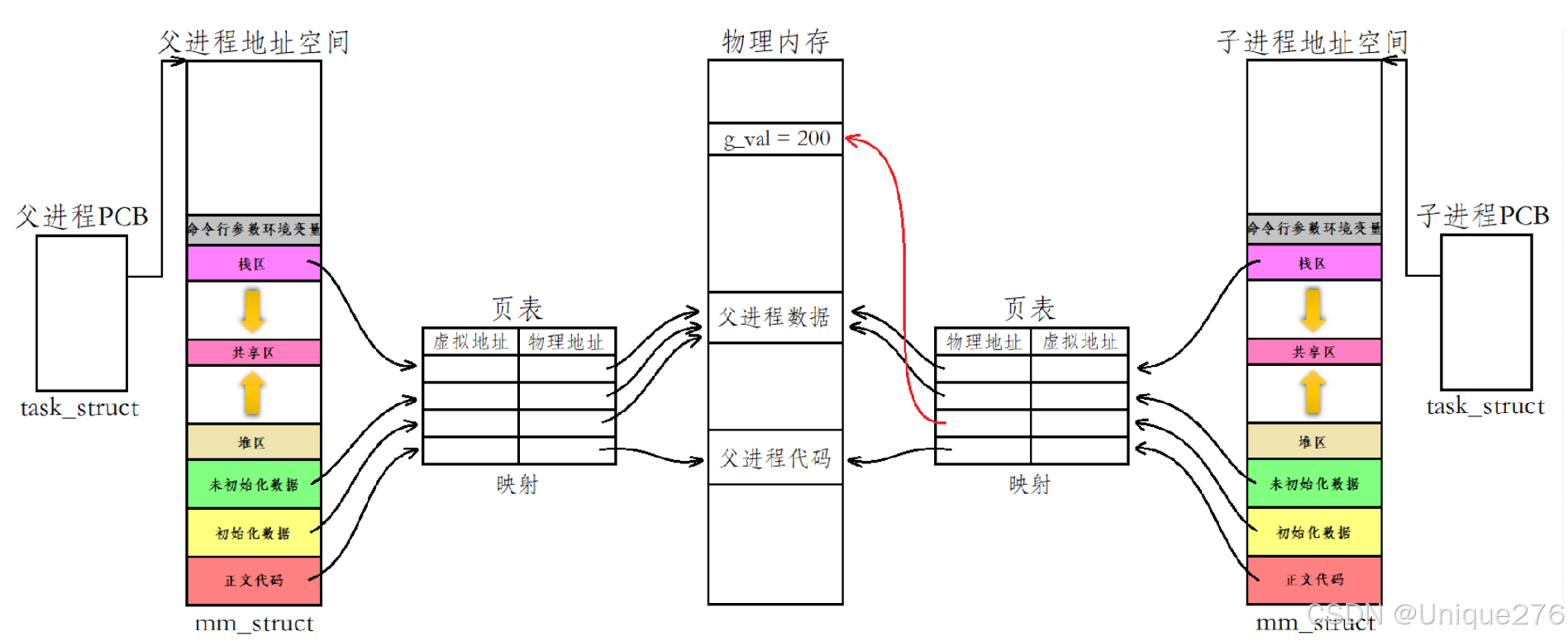

当子进程刚刚被创建时，父进程和子进程的数据和代码是共享的，即父子进程的代码和数据通过映射到物理内存的同一块空间。只有当父进程或子进程需要修改数据时，才将父进程的数据在内存当中拷贝一份，然后进行修改。

例如，子进程需要将全局变量 g_val 改为200，那么此时就在内存的某处存储 g_val 的新值，并且改变子进程中 g_val 的虚拟地址和通过页表映射后得到的物理地址即可。
在这里插入图片描述

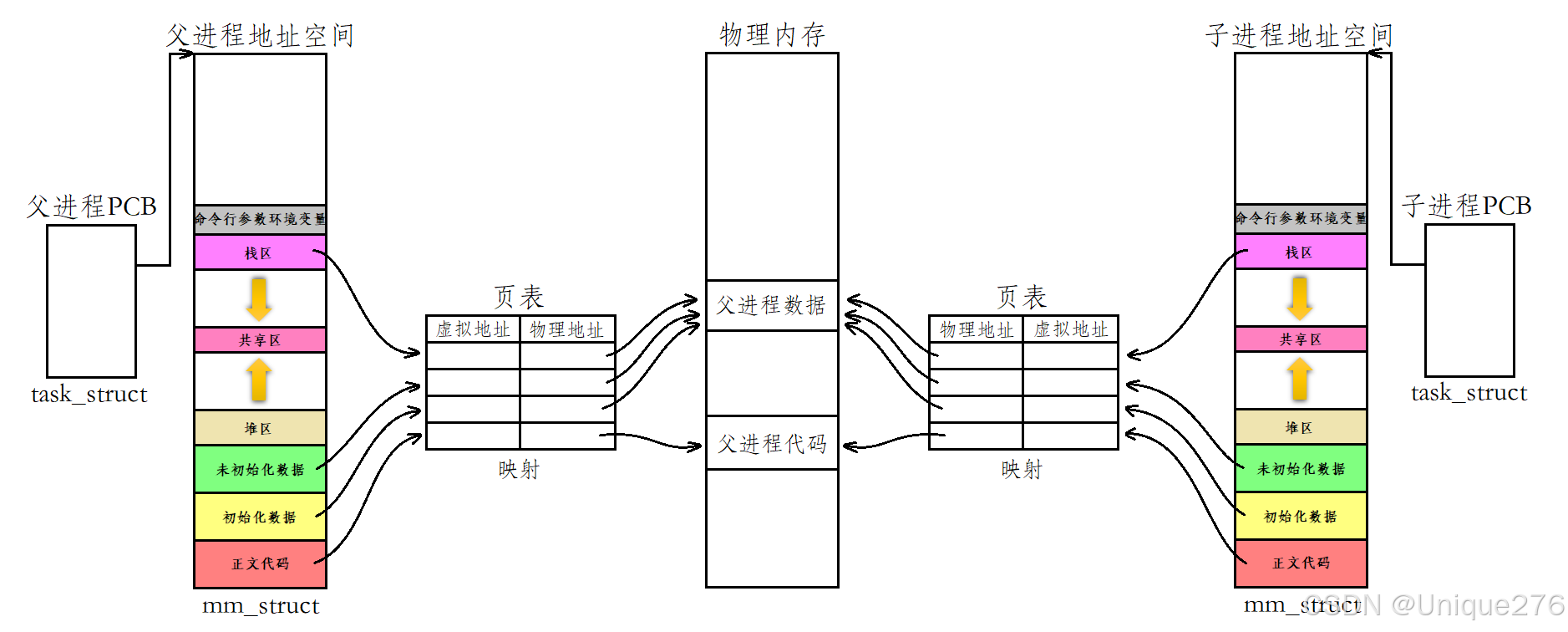

当子进程刚刚被创建时，父进程和子进程的数据和代码是共享的，即父子进程的代码和数据通过映射到物理内存的同一块空间。只有当父进程或子进程需要修改数据时，才将父进程的数据在内存当中拷贝一份，然后进行修改。
