解决在 Cesium 中加载 QGIS 瓦片地图错乱的问题

作为一个GIS研究生，平时接触到很多地理信息系统（GIS）相关的技术，今天想分享一下我的经验，尤其是如何解决在 Cesium 中加载 QGIS 导出的瓦片地图时出现的地图错乱问题。

问题背景

最近我在做一个与地理信息相关的项目，目的是将 QGIS 中下载的瓦片地图放入 Cesium 中进行三维渲染。正常来说，瓦片地图是一种按一定顺序拼接的静态地图，它由多个图片（瓦片）组成，通常用于提升地图加载速度和性能。然而，当我将这些瓦片加载到 Cesium 中时，发现每次放大地图时，地图的显示就会变得错乱，地图的内容出现了偏移。

一开始，我以为是瓦片的格式问题，或者是瓦片的尺寸不一致。于是我检查了瓦片的生成方式，确保它们没有问题。没想到，在花了很多时间排查后，问题的根源竟然是 瓦片图片的坐标系统顺序出了问题。

发现问题：图片顺序反了

经过进一步的分析，我发现 QGIS 和 Cesium 之间对于瓦片坐标系的处理存在差异。在 QGIS 中下载的瓦片地图是按照某种顺序生成的，但是 Cesium 在加载这些瓦片时，默认的坐标系处理方式和 QGIS 不完全一致，导致了图片显示的错乱。

具体来说，QGIS 在生成瓦片时，通常使用的是传统的 "从上到下" 的坐标顺序，即 Y 轴从上到下增加。而 Cesium 默认的瓦片坐标系是 "从下到上" 的坐标顺序，即 Y 轴是反向的。

解决方案：使用 reverseY

幸好，Cesium 提供了一个非常方便的解决办法，那就是使用 reverseY 属性。这是 Cesium 的一个标志，它可以修正地图瓦片的 Y 轴顺序，使其与 QGIS 中的顺序一致。

解决步骤：

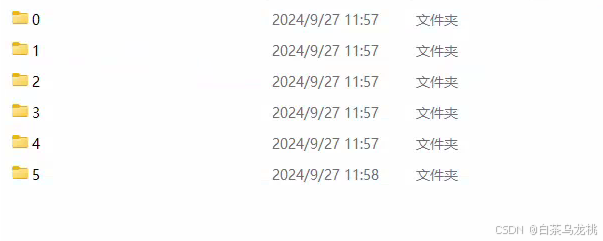

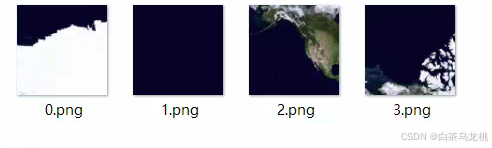

1. 下载瓦片地图： 在 QGIS 中使用瓦片切片工具下载你需要的地图瓦片，并确保将它们保存为常见的瓦片格式（比如 XYZ 或 TMS）。

2. 在 Cesium 中加载瓦片： 使用 Cesium 加载瓦片时，按照常规方式加载地图。如果你遇到瓦片错乱的情况，首先确认是否是坐标系问题。

3. 启用 reverseY 属性： 在加载地图瓦片时，添加 reverseY 属性，确保 Cesium 会正确处理 Y 轴的顺序。


   var imageryLayer = viewer.imageryLayers.addImageryProvider(
       new Cesium.UrlTemplateImageryProvider({
           url : 'http://your-server.com/tiles/{z}/{x}/{reverseY}.png'   //关键：用 reverseY 修复瓦片顺序
       })
   );

   通过启用 reverseY 属性，我终于解决了在 Cesium 中加载 QGIS 瓦片地图时出现的错乱问题。这种 Y 轴坐标顺序的差异是不同 GIS 工具和三维渲染库之间常见的一个小坑，但是通过简单的配置就能快速解决。

   如果你也遇到类似的问题，不妨尝试一下这个解决方案。相信通过正确配置 reverseY，你也能够顺利地将 QGIS 导出的瓦片地图加载到 Cesium 中，并且避免瓦片错乱的问题。

   希望这篇博客能帮助你少走一些弯路，也为大家在 GIS 开发过程中积累了一些经验。如果你有其他的疑问或遇到类似问题，欢迎留言讨论！
