HCIE Security——防火墙互联技术

目录

一、防火墙接口互联接口

1.防火墙支持的接口及板卡

2.物理链接线缆

3.支持接口种类

（1）物理接口

（2）逻辑接口

二、相关配置命令

1.配置三层接口IP地址

2.配置PPPOE拨号接口

3.配置VLANIF接口、子接口、回环接口

4.配置二层互联接口

5.配置Eth-Trunk接口

三、故障排除

1.以太网接口不能UP

（1）现象

（2）解决方法

2.光口物理层状态不能UP

（1）故障现象

（2）解决方法

四、防火墙初始化配置

1.管理员角色

2.管理员角色和管理员级别

3.系统时钟配

（1）手工配置

（2）从NTP服务器

4.激活系统License

（1）查看ESN来申请License

（2）配置手工激活

5.配置备份及还原

6.升级中心

（1）升级中心目前提供特征库的升级

（2）升级方式

---

一、防火墙接口互联接口

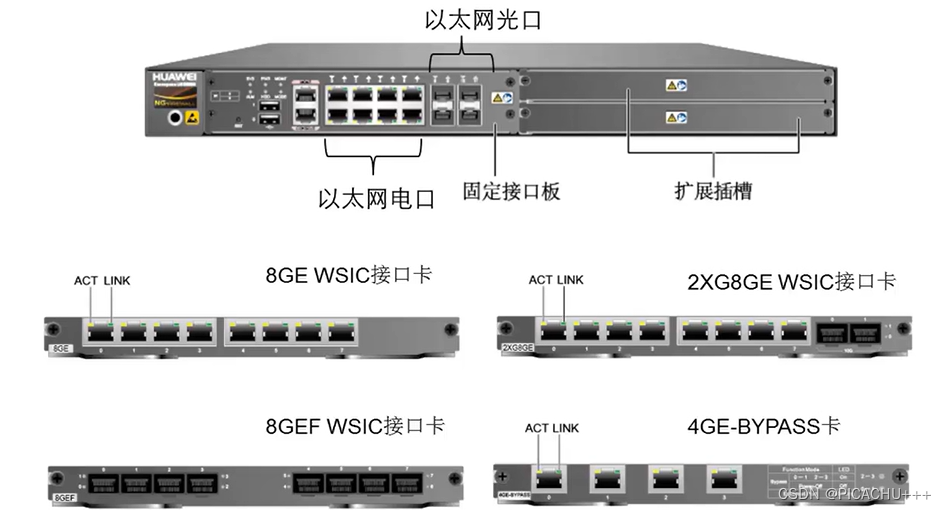

1.防火墙支持的接口及板卡

下一代防火墙接口及扩展卡支持以太网电口和光口两种

2.物理链接线缆

屏蔽与非屏蔽双绞线

单模光纤（长距）与多模光纤（短距）

光纤连接器

3.支持接口种类

（1）物理接口

三层以太网接口，二层以太网接口

（2）逻辑接口

VT接口，Dialer接口

Tunnel接口，Null接口 在web界面无法配置

VLAN接口

三层以太网子接口

Eth-Trunk接口，Loopback接口（不需要划zone）

二、相关配置命令

1.配置三层接口IP地址

#1.配置静态IP
interface 接口
ip address IP地址 子网掩码
​
#2.配置DHCP获取IP（可选项）
interface 接口
dhcp client enalbe
​
#3.配置双工、速度、MTU（可选）
interface 接口
undo negotiation auto
duplex full
speed 1000
mtu 1500
​
#4.配置描述和别名
description 描述
alias 别名
​
#5.配置网管功能
service-manage enable
service-manage http https ping ssh permit

2.配置PPPOE拨号接口

#1.配置dialer接口
interface Dialer0
link-protocpl ppp
ppp chap user user1
ppp chap password cipher yourpasswd
ppp pap loacl-user user password cipher yourpasswd
​
ppp ipcp dns admit-any  ——clinet配置
ip address ppp-negotiate
dilaler user user1
dilaler bundle 1
​
#2.绑定dialer到物理接口上
interface 接口
pppoe-client dial-bundle-number 1 ipv4

3.配置VLANIF接口、子接口、回环接口

#1.配置VLANIF接口
vlan batch 10 20
interface VLANIF 10
ip address IP地址 子网掩码
​
#2.配置三层子接口
interface g1/0/3.10
vlan-type dot1q 10
ip address IP地址 子网掩码
interface g1/0/3.20
vlan-type dot1q 20
ip address IP地址 子网掩码
​
#3.配置环回接口
interface loopback 0
ip address IP地址 子网掩码

4.配置二层互联接口

#1.配置VLAN
vlan batch 10 20
​
#2.配置Access接口
interface G1/0/1
portswich
port link-type access
port access vlan 10
​
#3.配置Hybrid接口
interface G1/0/2
portswitch
port linl-type hybrid
port hybrid pvid 20
port hybird vlan 20 untagged
​
#4.配置Trunk接口
interface G1/0/3
portswitch
port link-type trunk
port trunk pvid 1
port trunk permit vlan 10 20
