【软件工程】一文学会数据流图画法教程（内含案例说明）

目录

前言

数据流图

概念

优点

基本组成

基本图形组成（重点）

箭头

矩形

双横线 / 半框形矩形

圆形 / 圆角矩形/椭圆形（核心）

数据流图 ( DFD ) 分层

1、分层说明

2、顶层数据流图

3、中层数据流图

4、底层数据流图

数据流图设计原则

父图-子图平衡原则

数据守恒原则

守恒加工原则

实际案例

家庭保安系统

第一步

第二步

第三步

第四步

图书预定系统

第一步：顶层数据流图

第二步：细化

第三步：逐步细化

机票预订系统

其他案例

自行实践案例

参考资料：

---

前言

在拿到项目业务等信息之后，需要向需求规格说明书中添加数据流图和数据库关系图ER图，数据表之间的数据流图等

仅做个人记录学习所用，如有侵权，请联系我删除

数据流图

概念

数据流图(DFD) 是一种图形化技术，它描绘信息流和数据从输入移动到输出的过程中所经受的变换。

优点

在数据流图中没有任何具体的物理部件，它只是描绘数据在软件中流动和被处理的逻辑过程。即用于建立功能模型的数据流图。

数据流图是系统逻辑功能的图形表示，即使不是专业的计算机技术人员也容易理解它，因此是分析员与用户之间极好的通信工具。此外，设计数据流图时只需考虑系统必须完成的基本逻辑功能，完全不需要考虑怎样具体地实现这些功能，所以它也是今后进行软件设计的很好的出发点。

基本组成

1. 数据流:是由一组固定成分的数据组成，表示数据的流向，除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有一个合适的名字，以反映该数据流的含义

数据字典 : 数据流箭头上只标明了 “账号信息” , 没有具体的格式内容 , 是只有账号 , 还是有账号/密码/验证码等信息 , 这些数据详细格式 , 都在 数据字典中定义 ;

1. 加工：加工描述了输入数据流到输出数据之间的变换，也就是输入数据流经过什么处理后变成了输出数据
2. 数据存储：数据存储表示暂时存储的数据,每个数据存储都有一个名字
3. 外部实体：外部实体是存在于软件系统之外的人员或组织

基本图形组成（重点）

箭头

表示数据流 , 箭头所指的方向 , 代表了数据流向 ;

矩形

表示外部实体

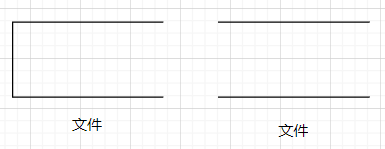

双横线 / 半框形矩形

表示数据存储

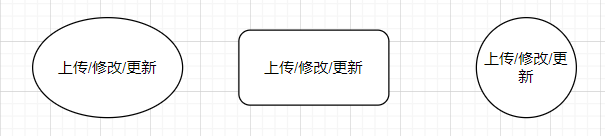

圆形 / 圆角矩形/椭圆形（核心）

表示加工

---

数据流图 ( DFD ) 分层

1、分层说明

数据流图分层 , 最上层是 顶层数据流图 , 第二层是 0 00 层数据流图 , ⋯ \cdots⋯ , 最底层是 底层数据流图 ,

“顶层数据流图” 与 “底层数据流图” 之间是若干 中层数据流图 ,

中层数据流图 需要进行编号 , 从 0 开始编号 ;

2、顶层数据流图

顶层数据流图 : 中间的椭圆 是需要开发的 系统 , 周边的矩形 表示的是 外部实体人或组织 , 外部实体 与 系统 之间 , 有数据传输关系 ;

一个形象的说明是 多个人吃火锅 , 外层周边是人 , 中心位置火锅是系统 ;

顶层数据流图 能够表达的信息是非常有限的 , 其 将整个系统 , 使用一个节点表示 ,

其可以体现出 系统与外界实体之间的交互 ,

但是 系统内部的情况 , 系统内部模块之间的数据交换 是没有体现的 ;

3、中层数据流图

将 “顶层数据流图” 进行细化 , 细化后的 0层数据流图 ,

与 顶层数据流图 比较没有变化的部分 : 外部实体 , 外部实体与系统之间的数据流 , 是没有变化的 ;

变化部分 : 有变化的部分是系统内部 , 系统内部进行了细化 , 原来系统是一个节点 , 在 中层数据流图 中 , 会将一个节点 拆分成 多个节点 , 这些节点就是系统中的数据处理部件 , 即 加工 ;

这些数据处理部件 ( 加工 ) 之间会有数据流的交互 ,

4、底层数据流图

针对每个加工 节点 , 将其拆分 , 绘制其中的更详细的数据流转情况 ;

数据流图 ( DFD ) 分层 , 是从 顶层 -> 中层 -> 底层 , 逐层进行分解 , 这种分解思路 , 与结构化的开发方法 , 是完全匹配的 ;

因此 , 数据流图 是 结构化 开发
