舵机转向编程实现

SG90舵机开发

舵机基本介绍

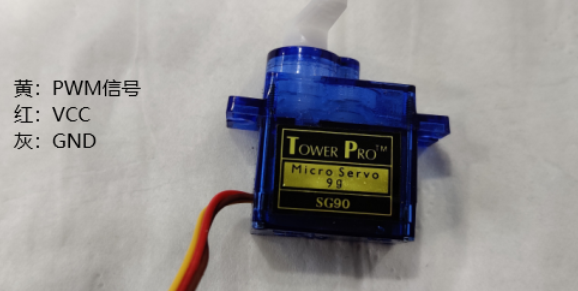

如下图所示，最便宜的舵机sg90，常用三根或者四根接线，黄色为PWM信号控制用处：垃圾桶项目开盖 用、智能小车的全比例转向、摄像头云台、机械臂等 常见的有0-90°、0-180°、0-360°

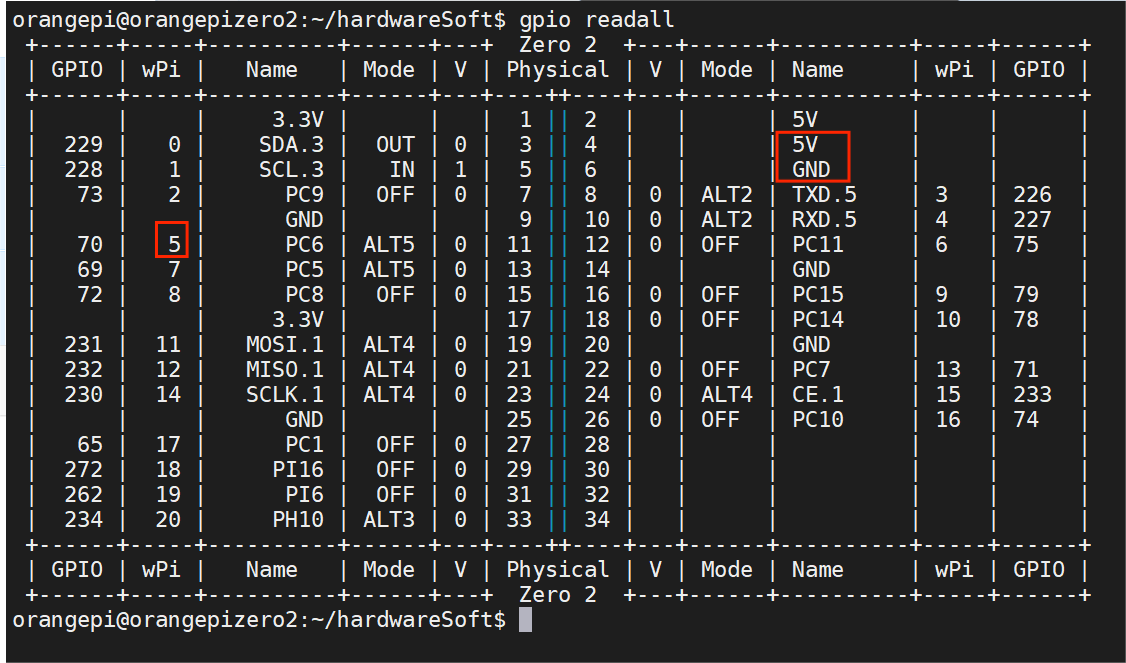

接线

红色线：5v

黄色线：GND

灰色线：5号口

怎么控制转角

向黄色信号线“灌入”PWM信号。 PWM波的频率不能太高，50hz，即周期=1/频率=1/50=0.02s，20ms左右数据： 不同的PWM波形对应不同的旋转角度，以20ms为周期，50hz为频率的PWM波

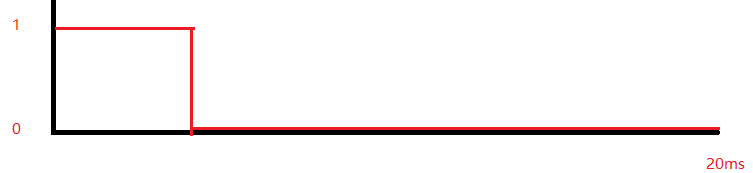

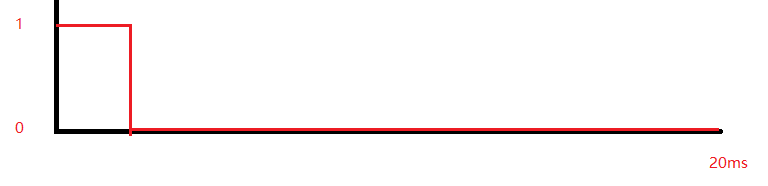

高电平持续时间	低电平持续时间	波形图	角度

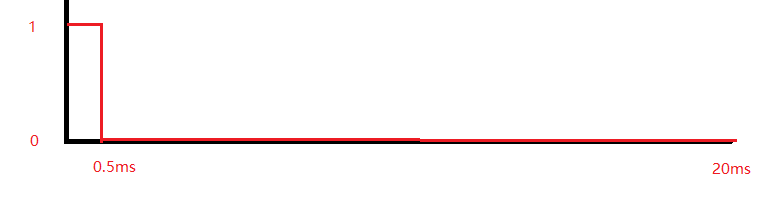

0.5ms	19.5ms		0
1ms	19ms		45
1.5ms	18.5ms		90
2.0ms	18ms	如上图推理	135
25ms	17.5ms	如上图推理	180

定时器需要定时20ms,关心的单位0.5ms, 20ms = 0.5ms * 40：

---

Linux定时器

**分析：**实现定时器，通过itimerval结构体以及函数setitimer产生的信号，系统随之使用signal信号处理 函数来处理产生的定时信号。从而实现定时器。 先看itimerval的结构体

struct itimerval
 {
    /* Value to put into `it_value' when the timer expires. */
    struct timeval it_interval;
    /* Time to the next timer expiration. */
    struct timeval it_value;
 };

it_interval：计时器的初始值，一般基于这个初始值来加或者来减，看控制函数的参数配置
it_value：程序跑到这之后，多久启动定时器

struct timeval
{
  __time_t tv_sec; /* Seconds. */
  __suseconds_t tv_usec; /* Microseconds. */
};

int setitimer (__itimer_which_t __which,
      const struct itimerval *__restrict __new,
      struct itimerval *__restrict __old)

setitimer()将value指向的结构体设为计时器的当前值，如果ovalue不是NULL，将返回计时器原有值。

which:三种类型

ITIMER_REAL //数值为0，计时器的值实时递减，发送的信号是SIGALRM。 ITIMER_VIRTUAL //数值为1，进程执行时递减计时器的值，发送的信号是SIGVTALRM。 ITIMER_PROF //数值为2，进程和系统执行时都递减计时器的值，发送的信号是SIGPROF。

很明显，这边需要捕获对应的信号进行逻辑相关处理signal(SIGALRM,signal_handler);

返回说明：

成功执行时，返回0。失败返回-1

实现代码：

/*创建一个每0.5秒触发一次的定时器，并且在第一次触发1秒后，每隔0.5秒触发一次。每次触发时，都会调用signal_handler函数，该函数内部有一个计数器i，当计数器达到2000时，会打印出"hello"，并将计数器重置为0，以便重新开始计数。程序将一直运行，直到外部中断。*/

#include <stdio.h> // 标准输入输出库
#include <sys/time.h> // 系统时间库，用于时间相关的操作
#include <stdlib.h> // 标准库，提供一些通用函数，如exit
#include <signal.h> // 信号处理库

static int i; // 静态变量i，用于计数

// 信号处理函数，当接收到SIGALRM信号时被调用
void signal_handler(int signum) {
    i++; // 每次信号到来时，i的值增加1
    if(i == 2000){ // 每接收到2000次信号，输出hello
        printf("hello\n");
        i = 0; // 重置i的值为0，重新开始计数
    }
}

int main() {
    struct itimerval itv; // 定义一个itimerval结构体，用于设置定时器

    // 设置定时器的间隔，即每隔一段时间就发送SIGALRM信号
    itv.it_interval.tv_sec = 0; // 间隔的秒数设置为0
    itv.it_interval.tv_usec = 500; // 间隔的微秒数设置为500，即0.5秒

    // 设置定时器的初始值，即定时器启动后多久发送第一次SIGALRM信号
    itv.it_value.tv_sec = 1; // 初始值的秒数设置为1秒
    itv.it_value.tv_usec = 0; // 初始值的微秒数设置为0

    // 使用setitimer设置定时器
    if(-1 == setitimer(ITIMER_REAL, &itv, NULL)){ // 如果设置失败
        perror("error"); // 打印错误信息
        exit(-1); // 退出程序
    }

    // 注册SIGALRM信号的处理函数为signal_handler
    signal(SIGALRM, signal_handler);

    while(1); // 无限循环，等待信号的到来

    return 0;
}

这种方法需要注意的是，一个进程只能创建一个定时器

代码与运行结果

1.本次使用的舵机，与前面描述的舵机在控制角度上略有差异，输出占空比为 2.5% 的 PWM 信号时，舵机旋转至 0 度的位置，输出占空比为 12.5% 的 PWM 信号时，舵机旋转至 180 度。

#include <stdio.h> // 标准输入输出库
#include <stdlib.h> // 标准库，提供exit等函数
#include <wiringPi.h> // Wiring Pi GPIO操作库
#include <softPwm.h> // Wiring Pi提供的软件PWM库

#define PWM_PIN 5 // 定义PWM信号输出的GPIO引脚编号为5
#define PWM_CYCLE 200 // 设置PWM周期为20毫秒
#define PWM_DUTY_MAX 25 // 设置PWM最大占空比为12.5%（2.5毫秒脉宽）
#define PWM_DUTY_MIN 5 // 设置PWM最小占空比为2.5%（0.5毫秒脉宽）

int main(void) {
    if (wiringPiSetup() == -1) // 初始化WiringPi库
        exit(1); // 如果初始化失败，退出程序

    softPwmCreate(PWM_PIN, PWM_DUTY_MAX, PWM_CYCLE); // 初始化指定的PWM引脚，设置最大脉宽和周期

    int val = PWM_DUTY_MAX; // 初始化PWM脉宽变量
    int mark = 0; // 初始化转向标志

    while (1) { // 无限循环，持续控制舵机
        if (mark == 0) // 如果当前是递减过程
            val--; // 脉宽减1
        else // 否则（当前是递增过程）
            val++; // 脉宽加1

        if (val <= PWM_DUTY_MIN) // 如果脉宽小于等于最小脉宽
            mark = 1; // 切换到递增过程
        if (val >= PWM_DUTY_MAX) // 如果脉宽大于等于最大脉宽
            mark = 0; // 切换到递减过程

        softPwmWrite(PWM_PIN, val); // 写入当前脉宽值到PWM引脚
        delay(100); // 等待100毫秒，产生可见的舵机转动
    }

    return 0; // 正常退出程序，但实际不会执行到这里，因为while(1)是无限循环
}

2.SG90编程实现：键盘输入不同的值，让舵机转动，软件PWM实现

#include <stdio.h>
#include <stdlib.h>
#include <signal.h>
#include <wiringPi.h>
#include <softPwm.h>

#define SG90Pin 5 // 定义舵机连接的GPIO引脚编号
#define PWM_MIN 5  // 舵机最小PWM脉宽值
#define PWM_MAX 25 // 舵机最大PWM脉宽值
#define PWM_RANGE (PWM_MAX - PWM_MIN) // PWM脉宽值范围

int jd; // 用户输入的角度值

// 信号处理函数，根据用户输入的角度值调整PWM占空比
void signal_handler(int signum) {
    // 根据用户输入的角度和PWM脉宽值范围计算PWM的占空比
   int pwmValue = PWM_MIN + (PWM_RANGE * jd) / 180;
    softPwmWrite(SG90Pin, pwmValue); // 设置PWM占空比
}

int main() {
   struct itimerval itv;
    jd = 0;
    if (wiringPiSetup() == -1) {
       exit(1); // 初始化wiringPi失败则退出
    }
    pinMode(SG90Pin, OUTPUT); // 设置SG90Pin为输出模式
    softPwmCreate(SG90Pin, PWM_MIN, PWM_MAX); // 创建软件PWM

   // 设置定时器间隔为0.5秒，用于周期性更新PWM值
    itv.it_interval.tv_sec = 0;
    itv.it_interval.tv_usec = 500;
     // 设置定时器第一次触发时间为1秒后
    itv.it_value.tv_sec = 1;
    itv.it_value.tv_usec = 0;
    if (-1 == setitimer(ITIMER_REAL, &itv, NULL)) {
        perror("error"); // 设置定时器失败则打印错误并退出
      exit(-1);
     }

    // 注册信号SIGALRM的处理函数
    signal(SIGALRM, signal_handler);

     while (1) {
         printf("input angle (0-180): \n"); // 提示用户输入角度
         scanf("%d", &jd); // 读取用户输入的角度
       if (jd < 0 || jd > 180) {
             printf("Angle out of range. Please enter a value between 0 and180.\n");
            jd = 0; // 重置角度为0
        }
     }

   return 0;
 }
