单片机_第5章 单片机的中断系统

考试月时间，简单介绍，以后有时间再进行修补以及颜色的填充

目录

5.1 中断的概念（六个概念、与一般函数、功能、一般格式）

中断的一般概念

调用一般函数过程与中断过程

中断实现的功能：

5.2 中断控制系统

5.2.1 中断系统的结构（名称、中断向量、中断号）

1、中断源（哪些信号可以作为51单片机中断源？）

2、中断请求标志（单片机如何得知中断信号出现？）

5.2.2 中断控制

1、TCON寄存器

2、SCON寄存器

3、IE寄存器

4、IP 寄存器

汇总

5.3 中断处理过程

1．中断响应（基本条件、中断受阻、响应后操作）

【相应的基本条件】CPU响应中断的基本条件为：

【中断受阻的几种情况】

【相应后操作】CPU响应中断后，由硬件自动执行如下功能操作：

2．响应时间

3．中断撤销

4．中断函数

5.4 中断的编程及应用举例

5.4.1 中断的编程和应用举例

5.4.2 扩展外部中断源

本章小结

---

• 5.1 中断的概念（六个概念、与一般函数、功能、一般格式）

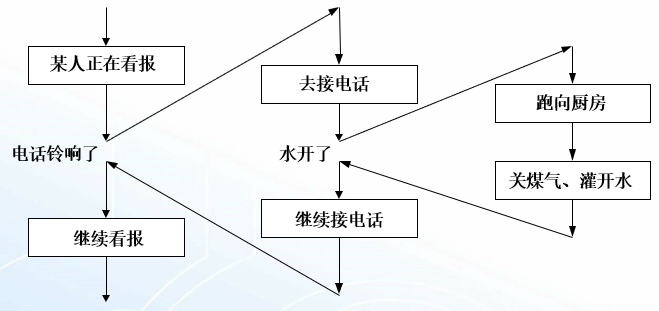

  • 日常生活的中断现象举例

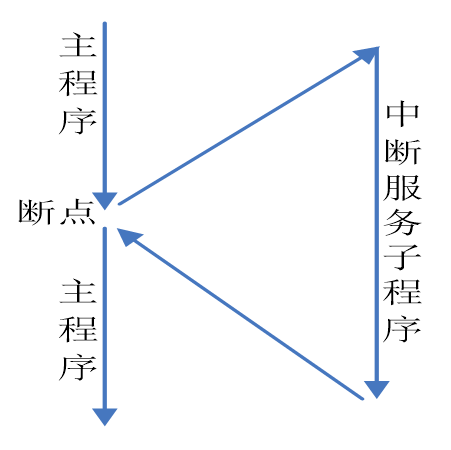

  • 中断是指在突发事件到来时先中止当前正在进行的工作，转而去处理突发事件。待处理完成后，再返回到原先被中止的工作处，继续进行随后的工作。



  • 中断的一般概念

    • 中断响应过程：由中断管理系统处理突发事件的过程；
    • 中断源：中断管理系统能够处理的突发事件;
    • 中断请求：中断源向CPU提出的处理请求;
    • 中断函数：针对中断源和中断请求提供的服务函数;
    • 中断嵌套：在中断服务过程中执行更高级别的中断服务。
    • 二级中断系统



  • 调用一般函数过程与中断过程

    • 相似性:
      • 两者都需要保护断点，都可实现多级嵌套等。
    • 差异性:
      • 1、前者是程序设计者事先安排的（断点位置是明确的），而后者却是系统根据工作环境随机决定的（断点位置是随机的）。
      • 2、主函数与一般函数之间具有主从关系，而主函数与中断函数之间则是平行关系（中断函数只能被系统调用）；
      • 3、一般函数调用是纯粹软件处理过程，而中断函数调用却是需要软、硬件配合才能完成的过程。

  • 中断实现的功能：

    • 1、分时操作：CPU可以使多个外设同时工作，并分时为各外设提供服务，从而大大提高了CPU的利用率和输入/输出的速度。
    • 2、实时处理：当计算机用于实时控制时，请求CPU提供服务是随机发生的。有了中断系统，CPU就可以立即响应并加以处理。
    • 3、故障处理：当计算机运行中出现如电源断电、存储器校验出错、运算溢出等错误时，CPU可及时转去执行故障处理程序，减小或消除故障产生的影响。

• 5.2 中断控制系统

  • 5.2.1 中断系统的结构（名称、中断向量、中断号）

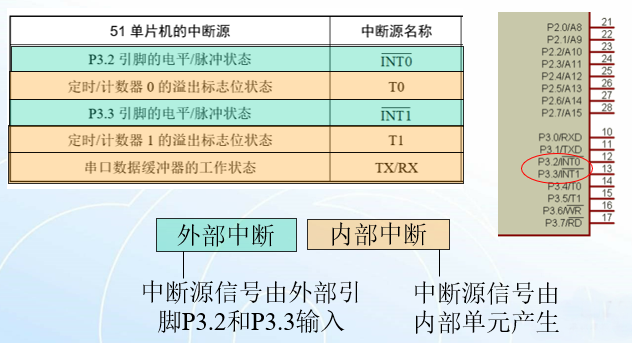

    • 1、中断源（哪些信号可以作为51单片机中断源？）

      • 中断源数量和种类越多，MCU处理突发事件的能力就越强。
      • 80C51单片机共有5种中断源。



      • 中断事件出现后，系统将调用与该中断源相对应的中断函数进行中断处理。
      • 汇编语言中规定了5个特殊的ROM单元用于引导中断程序的调用，这些单元的地址称为中断向量。
      • 汇编编程时，需要在此单元处放置一条指向中断程序入口地址的跳转语句，以便引导中断程序的执行。
      • 对于C51语言，调用中断函数时不用中断向量，而要用到与中断源相应的中断号。

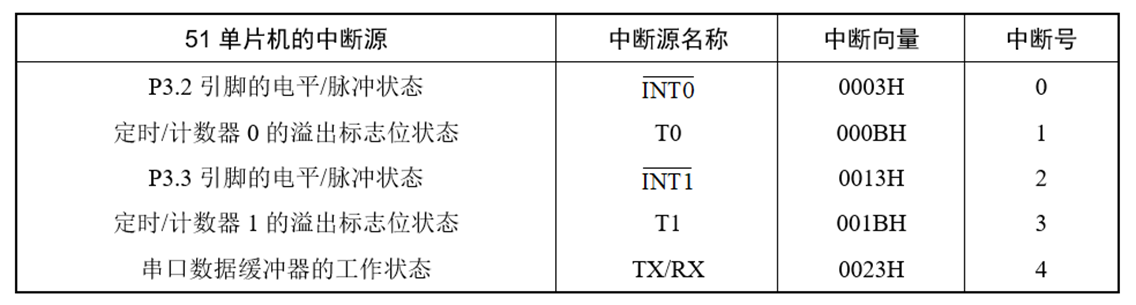

      • 80C51的中断源、中断向量及中断号的对应关系如下表所示。



    • 2、中断请求标志（单片机如何得知中断信号出现？）

      • 当中断信号出现时，单片机中某些寄存器位（中断请求标志位，TCON中）可被硬件置1。（注意这里的IEx、TFx与之后的ITx、TRx）
      • CPU通过定期查看中断请求标志位是否为1，便可知道有无中断请求。
      • 中断请求标志的置1原理3．中断撤销

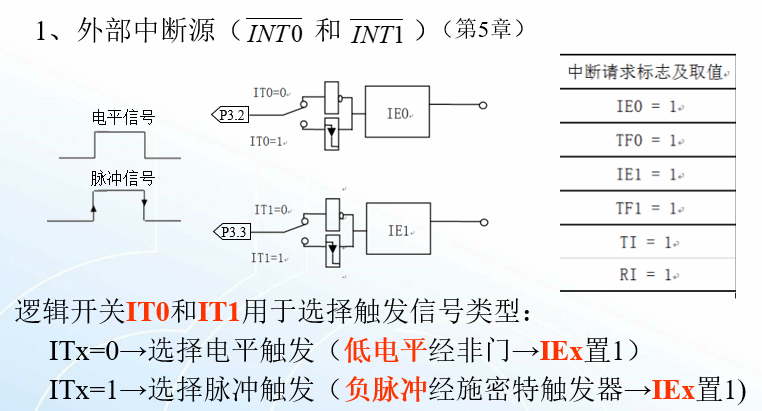

        • 1、外部中断源

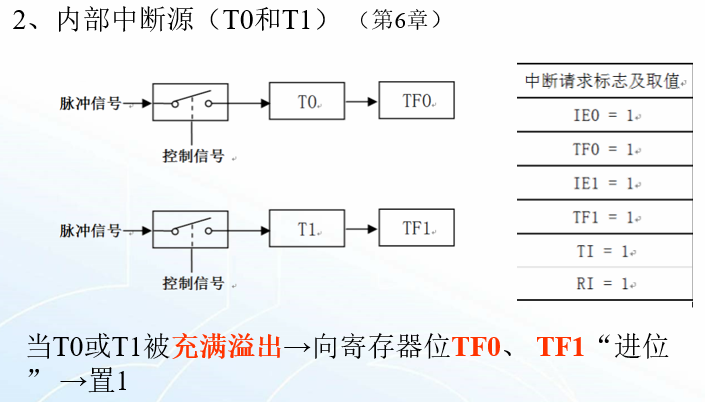

        • 2、内部中断源（T0和T1）

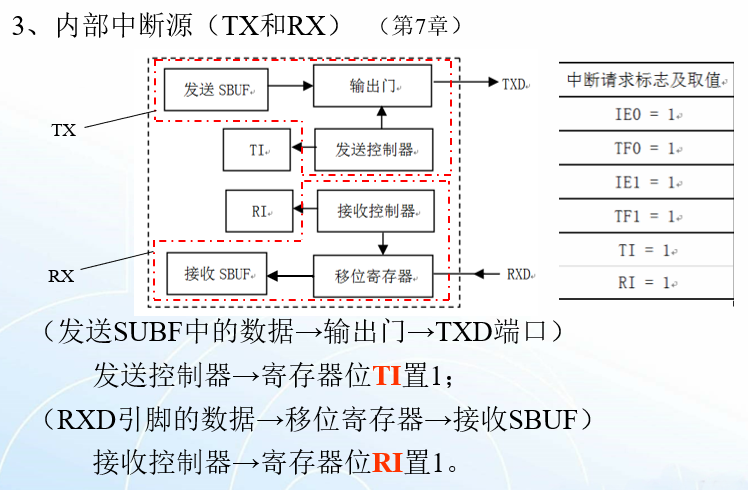

        • 3、内部中断源（TX和RX）



  • 5.2.2 中断控制

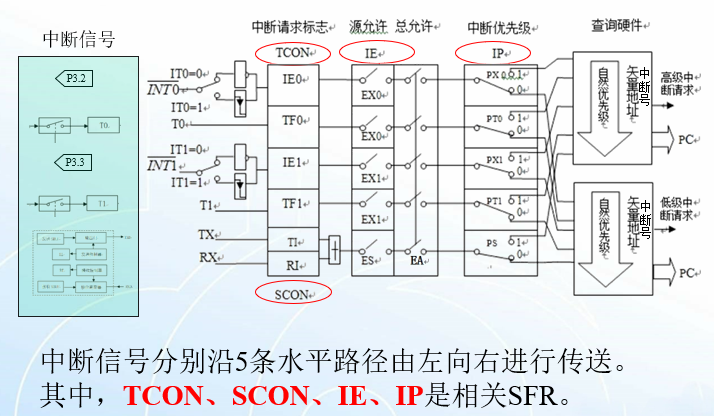

    • 中断系统的组成（影响中断的因素？）



    • 1、TCON寄存器

      • 定时/计数器的控制寄存器（Timer/Counter Control R
